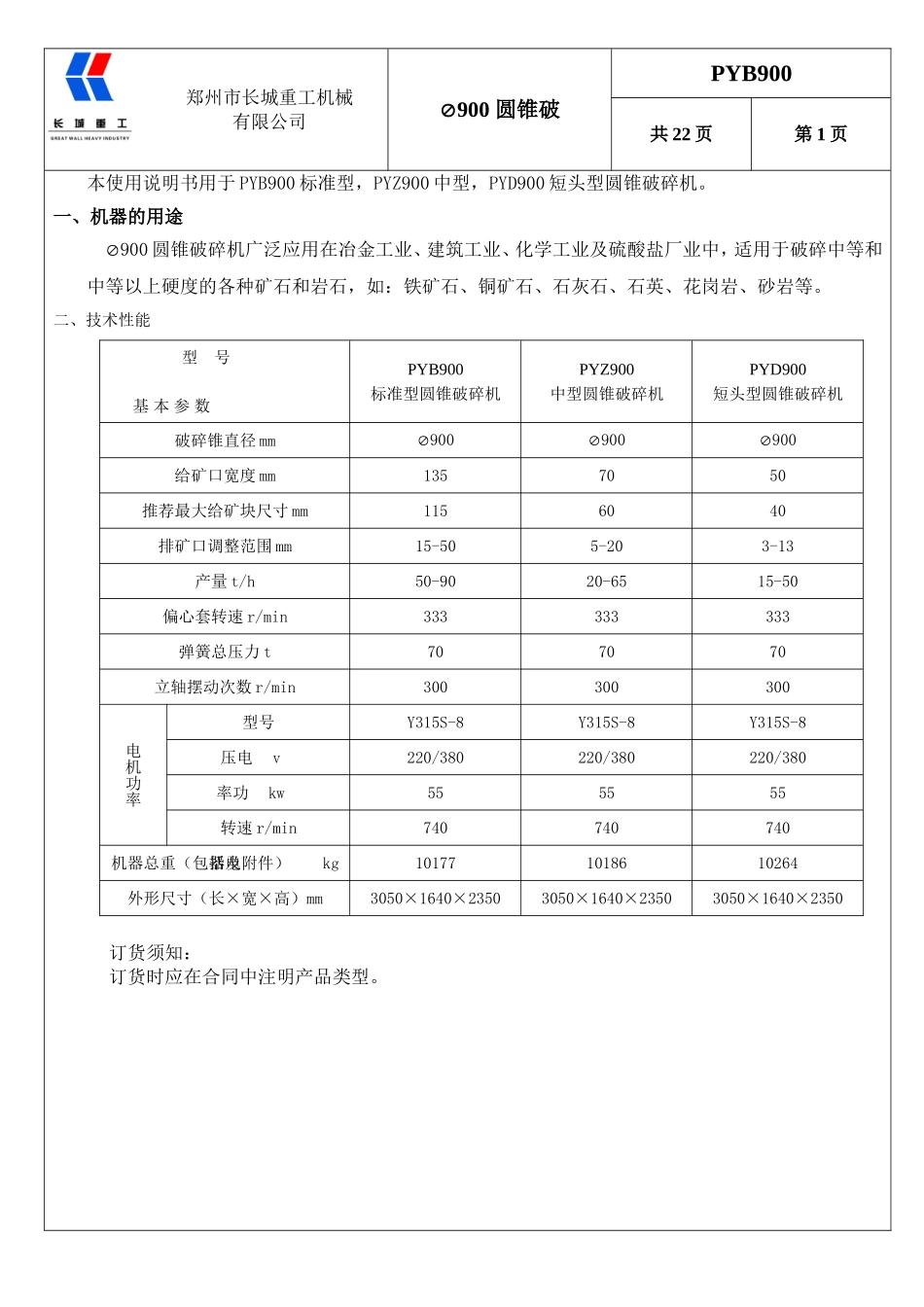

郑州市长城重工机械有限公司900圆锥破PYB900共22页第1页本使用说明书用于PYB900标准型，PYZ900中型，PYD900短头型圆锥破碎机。一、机器的用途900圆锥破碎机广泛应用在冶金工业、建筑工业、化学工业及硫酸盐厂业中，适用于破碎中等和中等以上硬度的各种矿石和岩石，如：铁矿石、铜矿石、石灰石、石英、花岗岩、砂岩等。二、技术性能型号基本参数PYB900标准型圆锥破碎机PYZ900中型圆锥破碎机PYD900短头型圆锥破碎机破碎锥直径mm900900900给矿口宽度mm1357050推荐最大给矿块尺寸mm1156040排矿口调整范围mm15-505-203-13产量t/h50-9020-6515-50偏心套转速r/min333333333弹簧总压力t707070立轴摆动次数r/min300300300电机功率型号Y315S-8Y315S-8Y315S-8电压v220/380220/380220/380功率kw555555转速r/min740740740机器总重（包括电器及附件）kg101771018610264外形尺寸（长×宽×高）mm3050×1640×23503050×1640×23503050×1640×2350订货须知：订货时应在合同中注明产品类型。郑州市长城重工机械有限公司φ900圆锥破PYB900共22页第2页三、外形图郑州市长城重工机械有限公司900圆锥破PYB900共22页第3页四、机器的结构和组成1、圆锥破碎机工作时，电动机通过弹性联轴器，传动轴和一对锥齿轮带动偏心轴套转动，破碎圆锥心线在偏心套的适动下做旋摆运动。使破碎壁和扎臼壁时而靠近，时而远离，矿石在碎腔内不断的受到积压与冲击，而被破碎。2、该机由机架、传动轴、偏心套、碗形轴承、破碎圆锥、支承套、调整套、进料、弹簧、弹性联轴器、润滑、电器等部分组成。五、机器的安装1、安装圆锥破碎机的厂房内，需有起重设备，以便在机器安装、维修时使用。起重机的起重能力可按表2选择。表22、圆锥破碎机地基图如图1所示，该地基图供参考，用户可根据具体情况进行设计。3、基础下部应有足够的空间，以便安装运输设备。4、为了基础不受损坏，在基础上部，必须覆盖护板，该件由用户自备。5、润滑系统和电气操作的位置，用户可按具体情况改变位置，使其顺序不得变动。名称重量（kg）起重用途机架2300安装破碎圆锥1300安装与维修调整套1200安装与维修碗形轴承400安装与维修偏心套400安装与维修郑州市长城重工机械有限公司900圆锥破PYB900共22页第4页图1地基图郑州市长城重工机械有限公司900圆锥破PYB900共22页第5页6、机架得安装（图2）（1）安装机架时，在地脚螺栓附近用8～12组垫板，楔铁支撑调整其水平度和垂直度，水平度以机架的环行加工面为基准，用水平仪测量其偏差不大于0.1毫米/米，垂直度以机架的衬套中心为基准，用悬锤法测量。（2）机架调整紧固后，将垫板组焊在一起，以免窜动。（3）待设备全部安妥之后，进行第二次浇注。（4）保持机架的水平性，能保证机器可能的工作否则易使衬套局部磨损而影响主轴和水封装置工作不正常。图2机架安装图郑州市长城重工机械有限公司900圆锥破PYB900共22页第6页7、传动轴的安装（1）安装传动轴时，应在机架与传动轴的凸缘之间垫上垫片，如图3所示。轴向窜动量为0.4～0.8mm。（2）电动机与传动轴中心偏差不得大于0.15mm。图3机架安装图8、偏心套的安装（1）装入偏心套前，先将垫片组装在托盖上，并用吊钩（安装工具）将底托盘装在机架下端，然后再用此吊钩将圆盘、中圆盘、下圆盘一次装在底托盖上，并使下圆盘的凸起和底托盖的凹处卡好，如图4所示。图4偏心轴安装（2）如图5所示，将偏心套装配好，然后将偏心套装入机架中心孔内，装入时，要落稳，不要使锥齿轮受到撞击，吊装时应用锥齿轮上吊耳。（3）偏心套装好后，大小锥齿轮的外端面必须对齐（如图6所示），检查锥齿轮啮合间隙，锥齿轮齿侧间隙A=3～3.7mm，齿顶间隙B=6.2mm。郑州市长城重工机械有限公司900圆锥破PYB900共22页第7页图5偏心套安装图69、碗形轴承的安装（1）碗形轴承架应与机架配合紧密，并用塞尺检查水平接触面的紧密情况（如图7所示）。（2）安装碗形轴承时，应注意保护进水管、排水管、防护圈、防尘圈、密封球面等，避免装入时碰坏。（3）安装破碎圆锥前，须在球面密封沟槽内填满润滑脂。图7碗形轴承的安装郑州市长城重工机械有限公司900圆锥破PYB900共22页...
