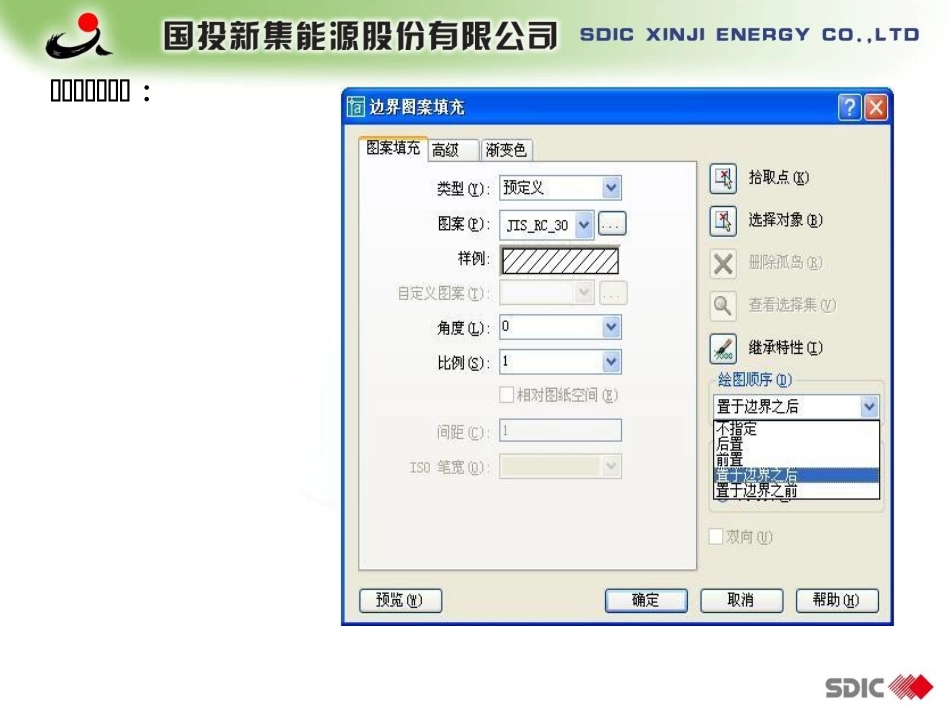

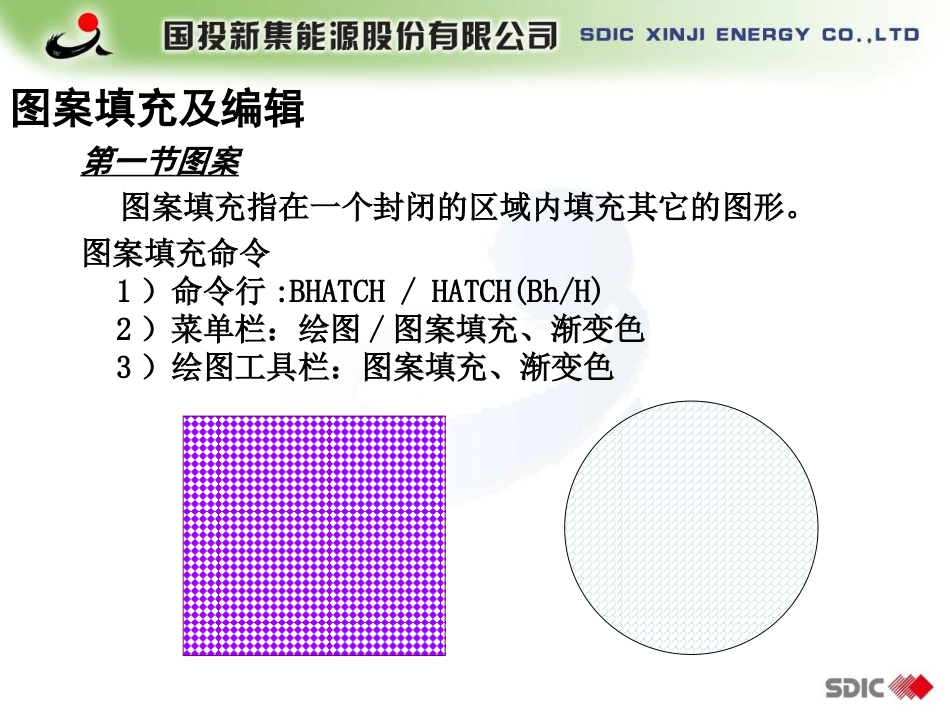

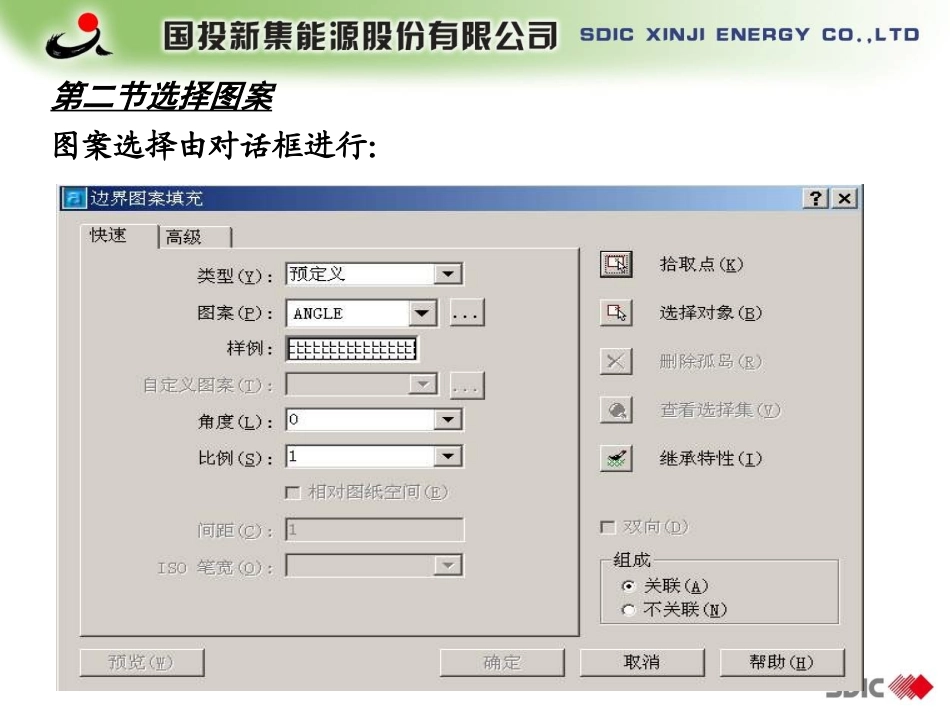

图案填充及编辑第一节图案图案填充指在一个封闭的区域内填充其它的图形。图案填充命令1)命令行:BHATCH/HATCH(Bh/H)2)菜单栏:绘图/图案填充、渐变色3)绘图工具栏:图案填充、渐变色图图图图图图图:第二节选择图案图案选择由对话框进行:点击…按扭,将弹出图案选择对话框,从中选择图案在此对话框中用移动条可以游览图案;用鼠标选择图案。确定后点击“确定”并返回。本对话框还有三种选择,分别是ANSI,ISO和预定义,也由下级对话框来完成。自定义图案:直接调用外插件对于单色填充由“渐变色”对话框来完成.第二节工具选项板快捷键——ctrl+3菜单栏——工具——工具选项板窗口第三节定义图案填充的边界1.面域:region(创建一个闭合的可填充的区域)2.多条直线合并为一条:GROUP3.多条直线合并多段线:PEDIT(合并命令)4.创建边界:绘图——边界填充预览点击“图案填充”对话框中的“图案填充预览”,可以预览图案填充的效果。图案填充图案选定和预览之后,点击“应用”,则会把图案填充到指定的区域去,完成图案填充。总结绘制封闭区域图形对象;选择图案;选择边界条件;点击“图案填充”对话框中的“应用”。完成图案填充。图案填充泛例:图案填充泛例:图案填充泛例:
