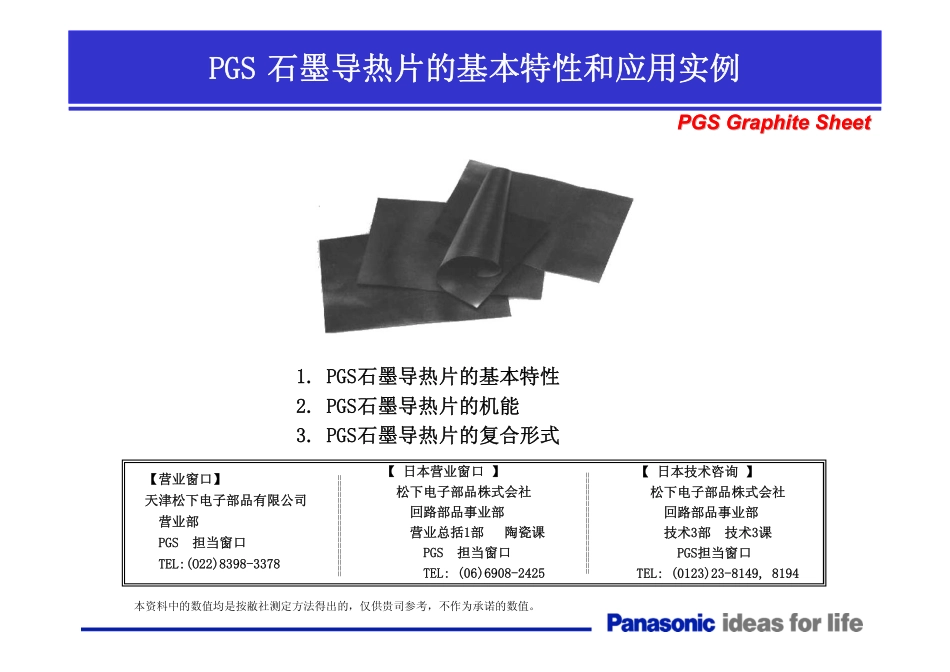

PGSGraphiteSheetPGSGraphiteSheetPGSGraphiteSheetPGSGraphiteSheetPGS石墨导热片的基本特性和应用实例1.PGS石墨导热片的基本特性2.PGS石墨导热片的机能3.PGS石墨导热片的复合形式本资料中的数值均是按敝社测定方法得出的,仅供贵司参考,不作为承诺的数值。【日本营业窗口】松下电子部品株式会社回路部品事业部营业总括1部陶瓷课PGS担当窗口TEL:(06)6908-2425【日本技术咨询】松下电子部品株式会社回路部品事业部技术3部技术3课PGS担当窗口TEL:(0123)23-8149,8194【营业窗口】天津松下电子部品有限公司营业部PGS担当窗口TEL:(O22)8398-3378====================================PGSGraphiteSheetPGSGraphiteSheetPGSGraphiteSheetPGSGraphiteSheetPGSⓇ石墨导热片的制造工艺及特征C轴a-b面方向3.354~3.356×10-8cm热分解↓石墨结晶化高分子石墨化法柔软性・光滑表面・有柔软性,易弯折・高韧度→曲折面及边角也可使用石墨的结晶构造在平面上均一分布高热传导率・行业最高水平的导热率700~1750(W/mK)结晶构造原料:高分子薄膜PGSGraphiteSheetPGSGraphiteSheetPGSGraphiteSheetPGSGraphiteSheetPGS石墨导热片的定义通过将高分子薄膜热分解,形成具有近于单晶体结构的“高传导性”的石墨导热片。PGS具有很高的热传导性和柔软性。C轴a-b面方向3.354~3.356×10-8cm〔结晶构造〕PGS石墨导热片C:99.9%以上热传导性能高:・材料自身的热传导率非常高柔软性:・有柔软性,弯曲性能强耐弯曲性:3万次以上(R5/180°)・弯曲面及边角也可使用0200400600800100012001400160018002000导热率W/(m・K)熱伝導シートステンレスマグネシア合金アルミニウム純銅“PGS”100μm“PGS”70μm“PGS”25μm“PGS”17μmダイヤモンド约是铜的2~4倍!!材料自身的热传导率非常高各种材料的导热率(a-b方向)金刚石铝氧化镁合金不锈钢热传导片铜NEWNEWPGSGraphiteSheetPGSGraphiteSheetPGSGraphiteSheetPGSGraphiteSheet【弯曲试验】PGSPGS石墨导热片石墨导热片的柔软性的柔软性PGS石墨导热片弯曲角度散热片固定<0.98N>90度180度弯曲半径:R弯折半径(R)弯曲角度R=2(mm)R=5(mm)90度10千次以上100千次以上180度3千次以上30千次以上【弯曲最高次数】柔软性:有柔软性、弯曲性能强弯曲过的地方导热率不变弯曲面及边角也可使用PGSGraphiteSheetPGSGraphiteSheetPGSGraphiteSheetPGSGraphiteSheetPGS石墨导热片材料特性一览厚度方向平面方向19.6223040抗拉拽强度MPa0.40.40.10.10.85(850J/kgK)0.85(850J/kgK)0.85(850J/kgK)0.85(850J/kgK)比热(50℃)J/gK9~10(0.0009~0.001m2/s)9~10(0.0009~0.001m2/s)9~10(0.0009~0.001m2/s)9~10(0.0009~0.001m2/s)热扩散率cm2/s20000(2.0×106S/m)30,000以上4001.90(1900kg/m3)约1516000.025±0.01025μm10000(1.0×106S/m)30,000以上4001.21(1210kg/m3)约1510000.070±0.01570μm400400耐热温度℃0.85(850kg/m3)2.10(2100kg/m3)密度g/cm310000(1.0×106S/m)20000(2.0×106S/m)电导率S/cm30,000以上30,000以上弯曲性能(R5/180゚)次约15约15厚度方向7001750平面方向热传导率W/(m・K)0.100±0.0300.017±0.005厚度mm100μm17μm型号(导热片的厚度)NEWNEW本资料中的数值均是按敝社测定方法得出的,仅供贵司参考,不作为承诺数值。PGSGraphiteSheetPGSGraphiteSheetPGSGraphiteSheetPGSGraphiteSheetPGS石墨导热片的应用(两个机能)22))ThermalInterfaceThermalInterface接触后热阻减小或热扩散11)ThermalTransfer)ThermalTransfer导热散热ABABBBBAB散热槽发热源(MPU,PA,图形处理芯片等)PGS石墨导热片PGS石墨导热片发热源PGS石墨导热片散热槽包装材料发热源包装材料没有使用PGS散热槽包装表面温度使用PGS最高温度下降PGS石墨导热片PGSGraphiteSheetPGSGraphiteSheetPGSGraphiteSheetPGSGraphiteSheetPGS石墨导热片的应用(Transfer)加热器10×10mm施加电压8V(约12W)PGSCuAl尺寸:18×180×0.1mmPGSCuAl【加热时的导热状态】PGSCuAl【达到热平衡时停止加热后的冷却状态】10秒後20秒後PGS的高导热率使热量迅速向远处传递PGS石墨导热片导热...
