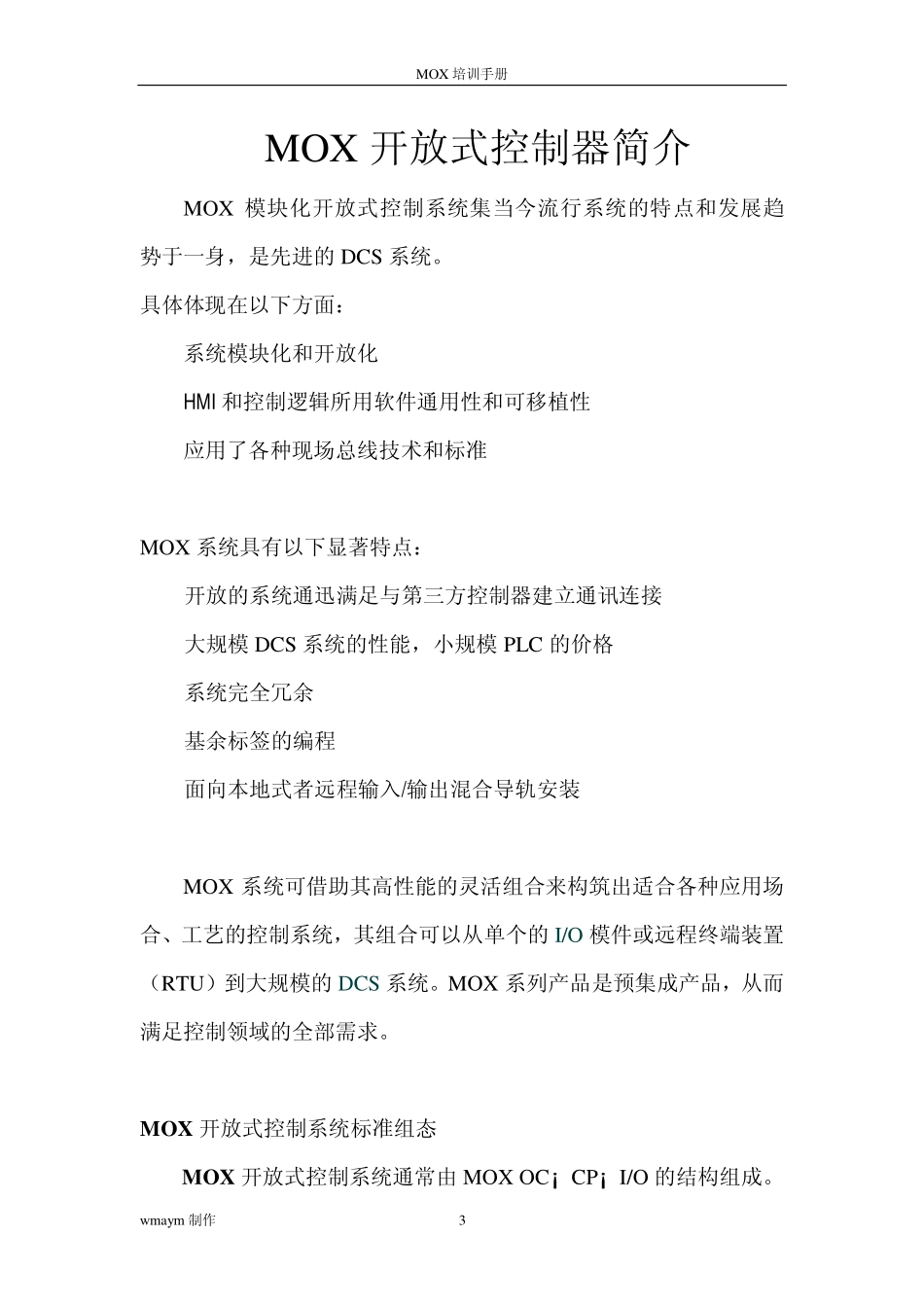

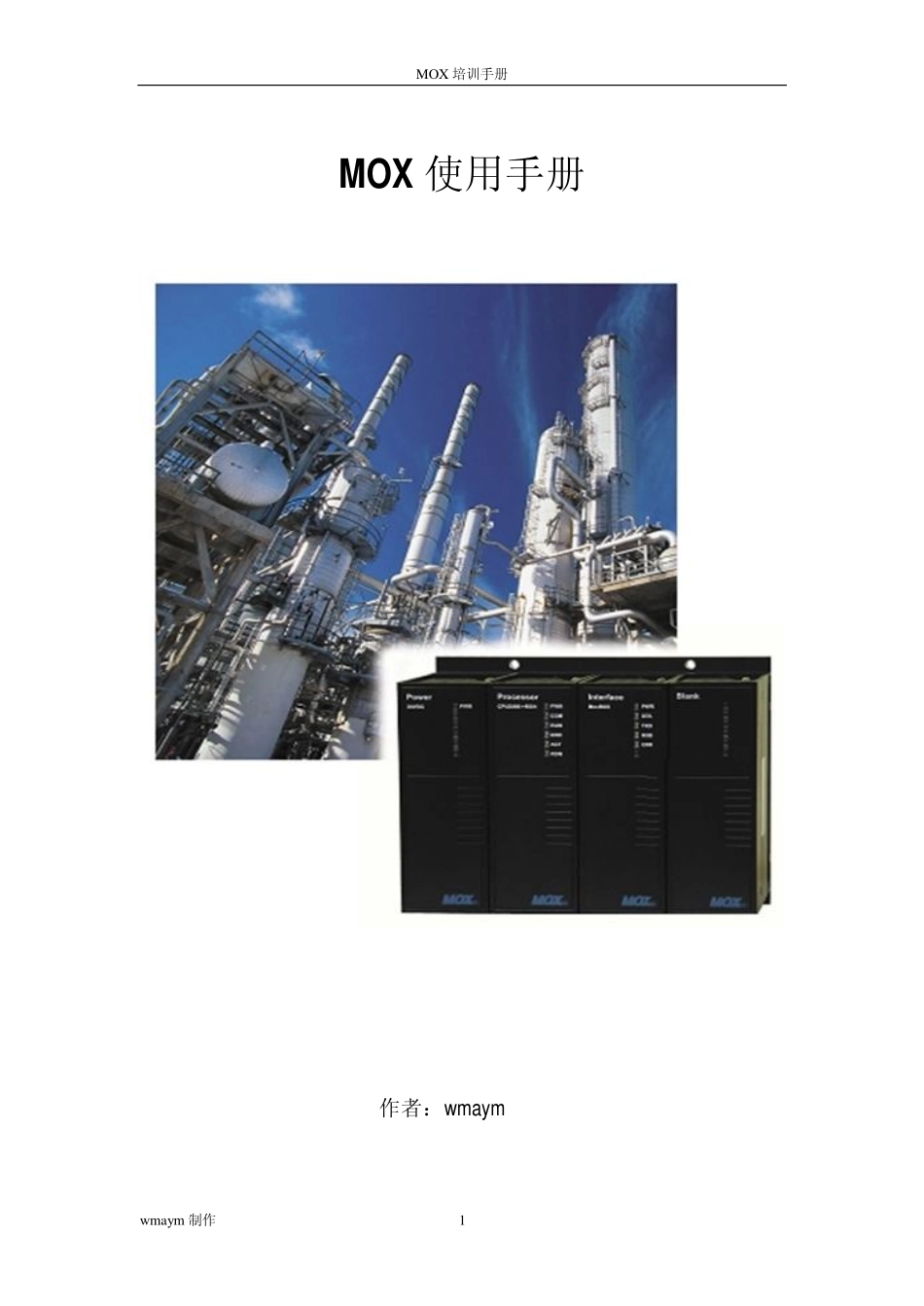

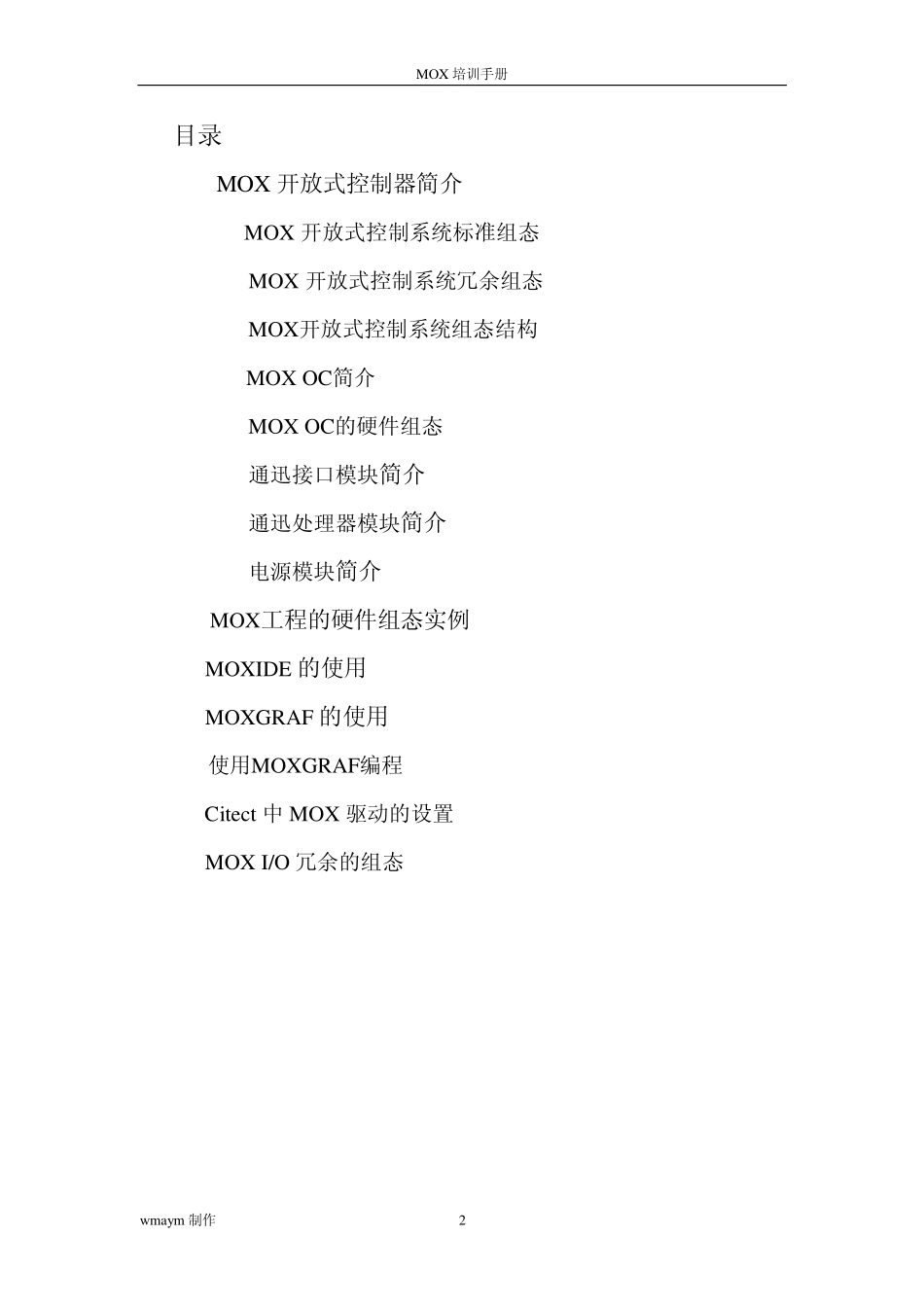

MOX培训手册wmaym制作1MOX使用手册作者：wmaymMOX培训手册wmaym制作2目录MOX开放式控制器简介MOX开放式控制系统标准组态MOX开放式控制系统冗余组态MOX开放式控制系统组态结构MOXOC简介MOXOC的硬件组态通迅接口模块简介通迅处理器模块简介电源模块简介MOX工程的硬件组态实例MOXIDE的使用MOXGRAF的使用使用MOXGRAF编程Citect中MOX驱动的设置MOXI/O冗余的组态MOX培训手册wmaym制作3MOX开放式控制器简介MOX模块化开放式控制系统集当今流行系统的特点和发展趋势于一身，是先进的DCS系统。具体体现在以下方面：系统模块化和开放化HMI和控制逻辑所用软件通用性和可移植性应用了各种现场总线技术和标准MOX系统具有以下显著特点：开放的系统通迅满足与第三方控制器建立通讯连接大规模DCS系统的性能，小规模PLC的价格系统完全冗余基余标签的编程面向本地式者远程输入/输出混合导轨安装MOX系统可借助其高性能的灵活组合来构筑出适合各种应用场合、工艺的控制系统，其组合可以从单个的I/O模件或远程终端装置（RTU）到大规模的DCS系统。MOX系列产品是预集成产品，从而满足控制领域的全部需求。MOX开放式控制系统标准组态MOX开放式控制系统通常由MOXOC¡CP¡I/O的结构组成。MOX培训手册wmaym制作4其中，OC是控制器，CP是通迅处理器，I/O为输入输出单元。OC用来采集CP的数据并和上位机通迅，处理控制程序。OC不和I/O通迅。只和CP通迅，以增加处理速度。MOX开放式控制系统标准组态图MOX开放式控制系统冗余组态MOX开放式控制系统可以实现系统的全冗余。具有冗余的控制器，冗余的通迅模块，冗余的电源模块，和冗余的通迅电缆。I/O模块也可以实现冗余。MOX培训手册wmaym制作5MOX开放式控制系统冗余组态MOX开放式控制系统组态结构MOX培训手册wmaym制作6MOX开放式控制系统组态结构1层：基于windows操作系统的工作站2层：32位的基于Pentium技术的控制器3层：高速的机架式I/O模块和独立式I/O模块MOXOC简介OC的标准组态由电源模块、CPU模块、通迅接口模块和冗余模块组成。在新型的OC中，CPU模块集成冗余接口，空槽可安装占空单元。MX601-5001的组态图MX601-5002主要参数如下：电源：10WCPU：333MHzMOX培训手册wmaym制作7程序存储器：64MBDRAM：64MB以态网口：10M冗余口：100M工作温度：-20¡C到70¡C操作系统：LINEUXGPIO口：SOE器件同步MOXOC的硬件组态在系统中，电源模块和处理器模块必须安装。安装时，电源模块要断电安装。此底座上的模块均不支持热插拔。处理器模块可以安装在任一槽内。其它槽根据需要安装通迅模块。MOX培训手册wmaym制作8MX601-5002的硬件组态图在处理器模块下有一RESET键。在上电时，按住此键约30S，等处理器模块启动后，通迅参数被恢复成初始值，程序也被删除。通迅接口模块：MX601-5201是MoxBUSI/O接口模块。通迅速度：10Mbps协议：MOXBUS连接线：SMA（铜轴电缆）扩展性：最多15个机架。每机架最多10个I/O模块，任意最小。MX601-5202是ProfiBUSI/O接口模块。通迅速度：12Mbps协议：ProfiBUS连接线：DP9MOX培训手册wmaym制作9扩展性：最多31个机架。每机架最多10个I/O模块，任意最小。MX601-5206是EthernetI/O接口模块。通迅速度：10Mbps协议：IEEE802.3Ethernet连接线：RJ45或DP9扩展性：250个，距离无限制。每机架最多10个I/O模块，任意最小。可根据需要选用，多至2块，同种模块下的CP的地址不能相同。CP模块简介：MOX通迅处理器模块可采用串行RS232、RS485、以太网或MOXBUS的通迅方式。也有不同方式的组合模块。所有通迅处理器模块均提供一个RS485模块，可以实现串行通迅。常用的有：MX603-3011模块：一个10M以态网口和一个MOXBUS口。MX603-3013模块：一个10M以态网口、一个MOXBUS口和一个光纤口。MOX培训手册wmaym制作10电源模块MX603-4001电源模块能为I/O机架提供4A的工作电流。可以满足任何I/O模块的组态。但内供电模块的耗电量较大，所以不建议在一个机架上安装超过3个DO内供电模块。一个机架上可安装多个电源模块以实现电源的多级冗余。MOX工程的硬件组态实例下面组建一个有两个分站的冗余的MOX系统。MOX培训手册wmaym制作11OC1CP1POW光纤光纤CP1IOCP3POWCP3IOCP7POWCP7IOCP...
