CS-12手持式雷达测速仪使用说明书VIP免费

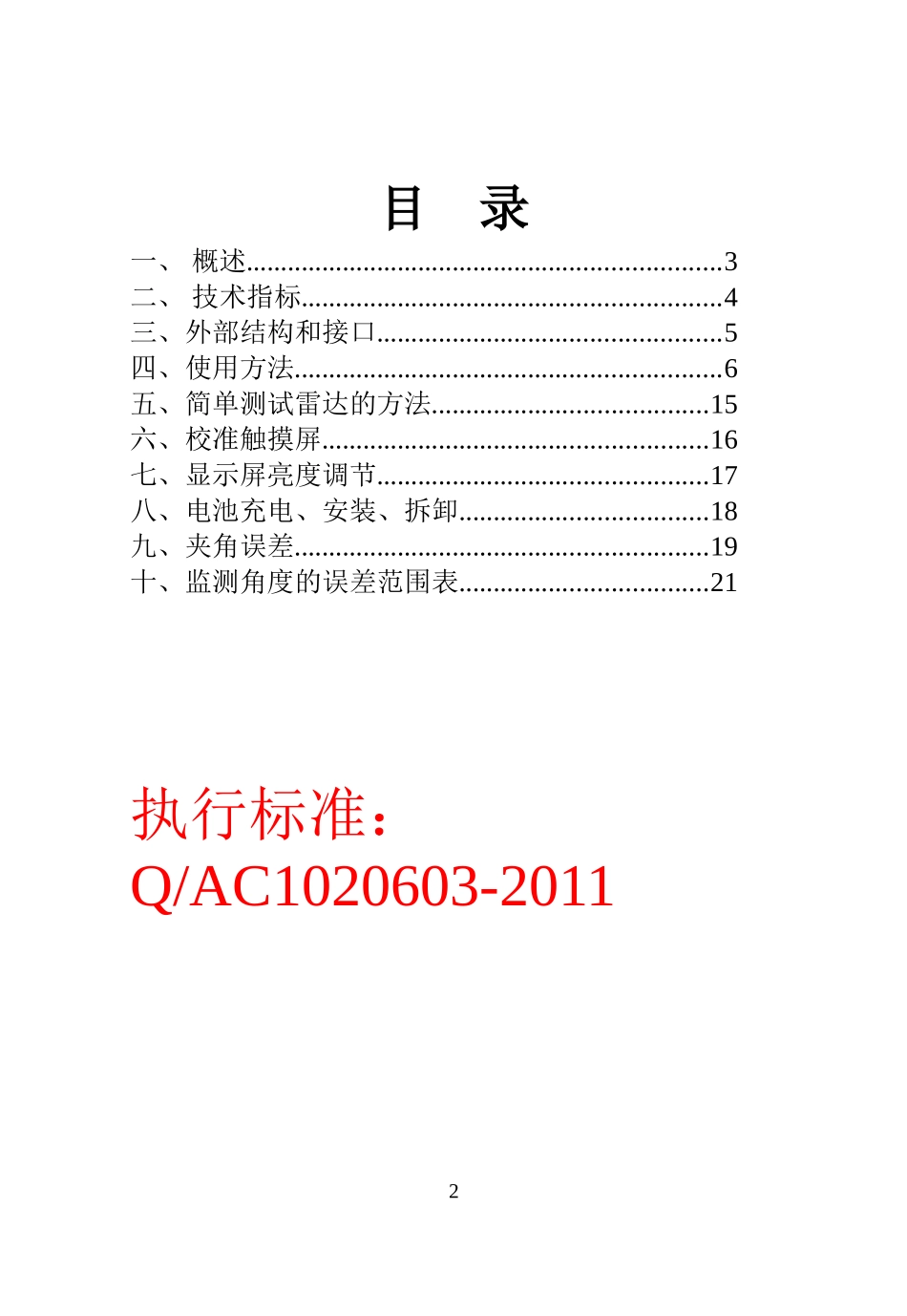

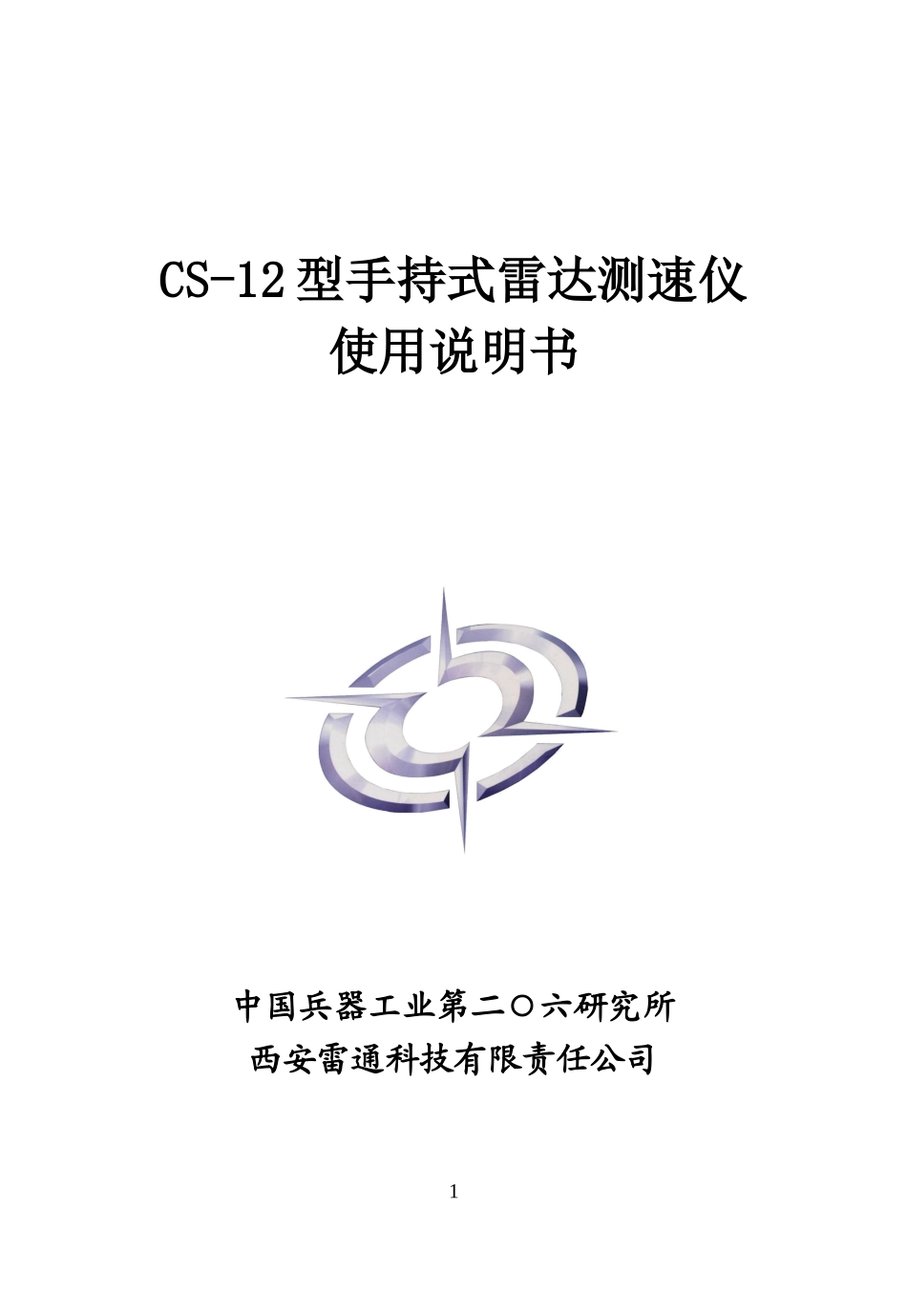

CS-12型手持式雷达测速仪使用说明书中国兵器工业第二○六研究所西安雷通科技有限责任公司1目录一、概述.....................................................................3二、技术指标.............................................................4三、外部结构和接口..................................................5四、使用方法..............................................................6五、简单测试雷达的方法........................................15六、校准触摸屏........................................................16七、显示屏亮度调节................................................17八、电池充电、安装、拆卸....................................18九、夹角误差............................................................19十、监测角度的误差范围表....................................21执行标准：Q/AC1020603-20112一、概述CS12型手持式雷达测速仪（以下简称CS12）可将目标车辆速度值直观显示在彩色LCD屏上，显示屏具有触摸功能，各种操作设置只须在屏上轻轻点击即可完成。CS12体积小，重量轻，便于手持使用，也可以架设在三脚架上使用。CS12有静态和动态两种工作模式，既可在静止状态下使用，也可在行驶中的巡逻车上使用。CS12工作在静态模式，可设定只测单向行驶车辆，也可设定为双向行驶车辆同测。可以同时测量目标车辆的最强速度值和最快速度值。CS12工作在动态模式，可以测量巡逻车自身速度值，并可测量目标车辆速度值。CS12配有外置式微型打印机，可在需要时手动或自动打印测量结果。CS12有日历时间指示功能，有电池电量指示功能。3二、技术指标供电方式：锂聚合物电池组电压：DC+8.4V功耗：6W微波发射频率：24.15GHz±45MHz微波功率：P0≤10mW极化方向：线极化波束宽度：±5°测速精度：±1Km/h测速范围：10——300Km/h作用距离：小型车辆＞500米大型车辆＞800米显示屏：彩色LCD带触摸3.5寸重量：1.3Kg工作温度：-30~+60℃存贮温度：-40~+60℃相对湿度：在30℃时，不大于90%4三、外部结构和接口1、雷达本体：测量车辆实际行驶速度2、显示屏：可显示被测速车辆的速度信息3、测速扳扣：可以锁定超速车辆的速度信息4、电源开关：长按两秒钟可开/关雷达测速仪5、手柄：内含供电锂电池组51.雷达本体2.LCD显示屏3.测速扳扣4．电源开关5.手柄四、使用方法1、将CS12架设在三脚架上，调整好角度。2、将打印机用专用电缆与雷达接好（打印机接口在显示屏的右侧），按下电源开关，打开打印机，并装上打印纸。3、按下CS12显示屏左下方的电源开关，初始化完成后进入主工作界面，如下图所示。界面顶部显示当前时间、电池电量。6中间显示各个测量值，如最强目标速度值、最快目标速度值、自身速度值等。底部设有各种功能按钮，如工作模式切换按钮、方向切换按钮、打印按钮等。各功能按钮说明如下：【发射/保持】——发射开关换切按钮，可以打开或关闭雷达天线，状态为“发射”时，雷达连续测速；状态为“保持”时，雷达停止测速。【静态/动态】——测速模式按钮，可以切换雷达工作模式。“静态”是指雷达架设在巡逻车上，而巡逻车未行驶，雷达相对地面是在静止状态工作；“动态”是指雷达架设在巡逻车上，而巡逻车在行驶中，雷达相对地面是在运动状态工作。【同向/反向/双向】——测速方向切换按钮，可以把雷达设置成只测单向行驶车辆或双向行驶车辆同测。“同向”是指目标车辆行驶方向为远离雷达；“反向”是指目标车辆行驶方向为靠近雷达。【KPH/MPH】——速度单位转换按钮，可以使雷达7测速值在公里和英里之间转换。【音叉关/音叉开】——音叉测试关开。在“音叉开”的状态下，可以用音叉来模拟目标速度值简单测试仪器正常与否。在实际使用中，应设置为“音叉关”。【打印】——连接专用微型打印机可以打印测速结果。4、校准日历时间。单击界面右上角的【设置】按钮，打开设置页面，在该页面中单击“系统设置”标签。单击【修改时间】按钮，将打开时间设置界面，单击下方的数字，输入新的时间，点击【确定】按钮返回系统设置页面...
