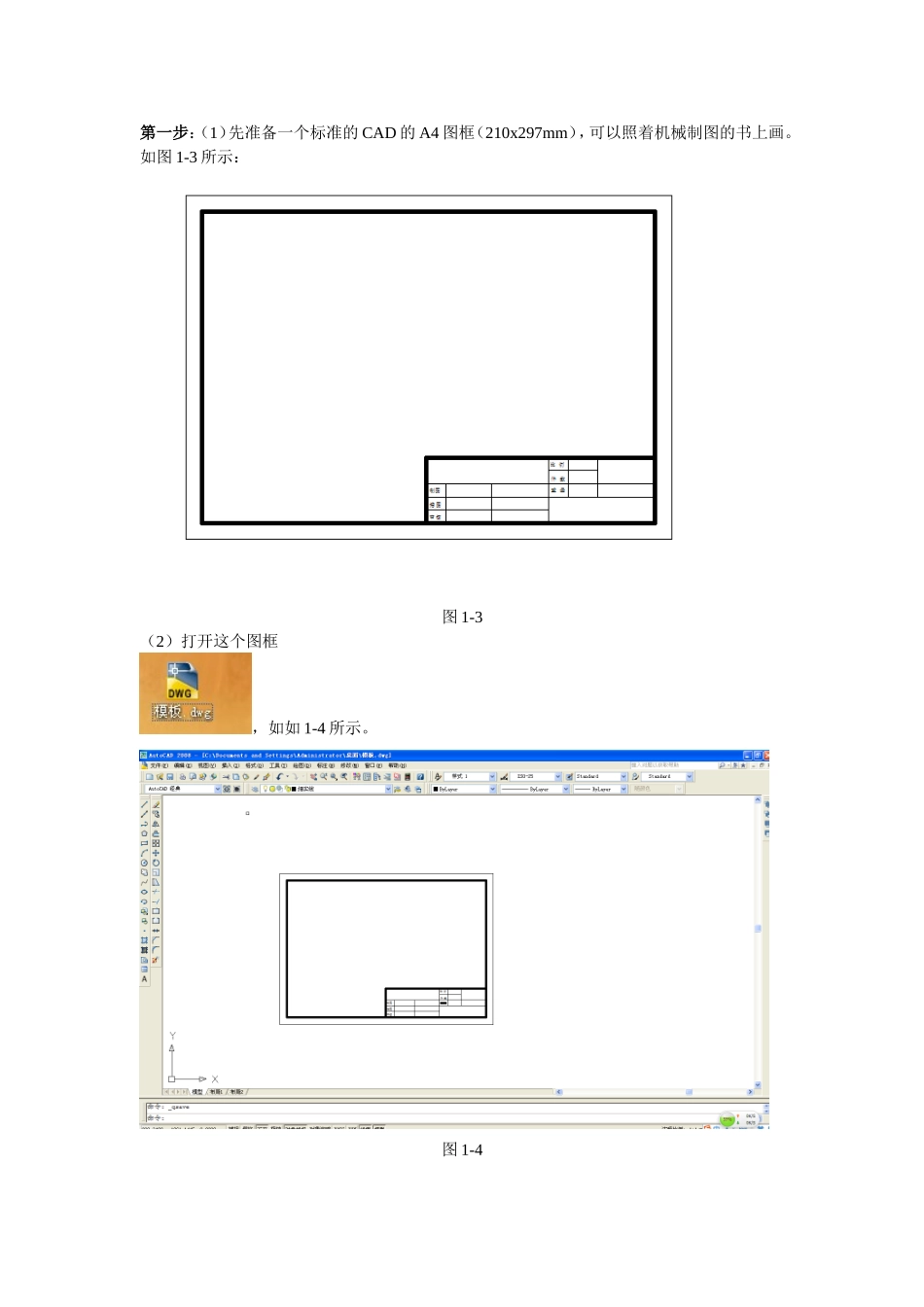

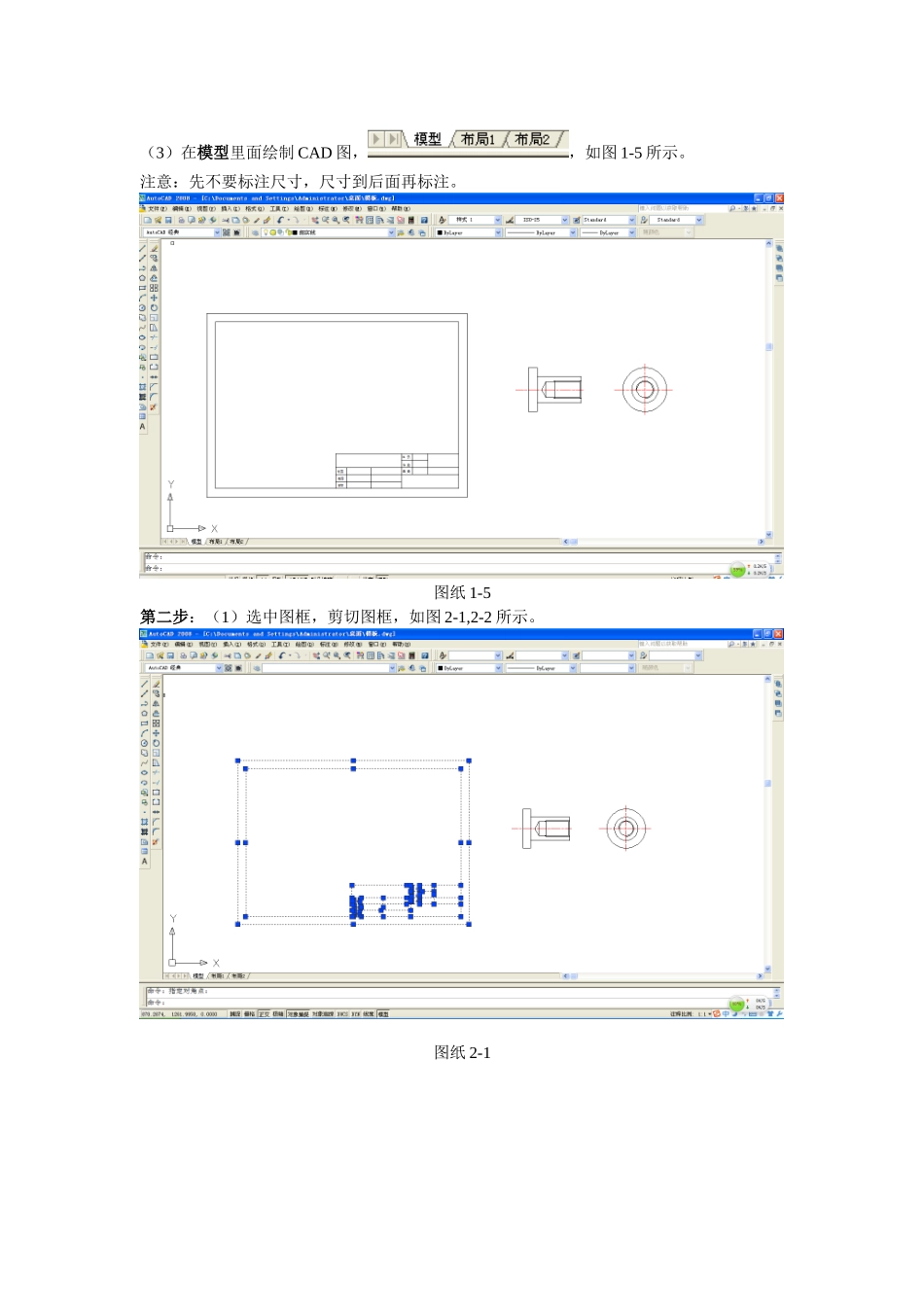

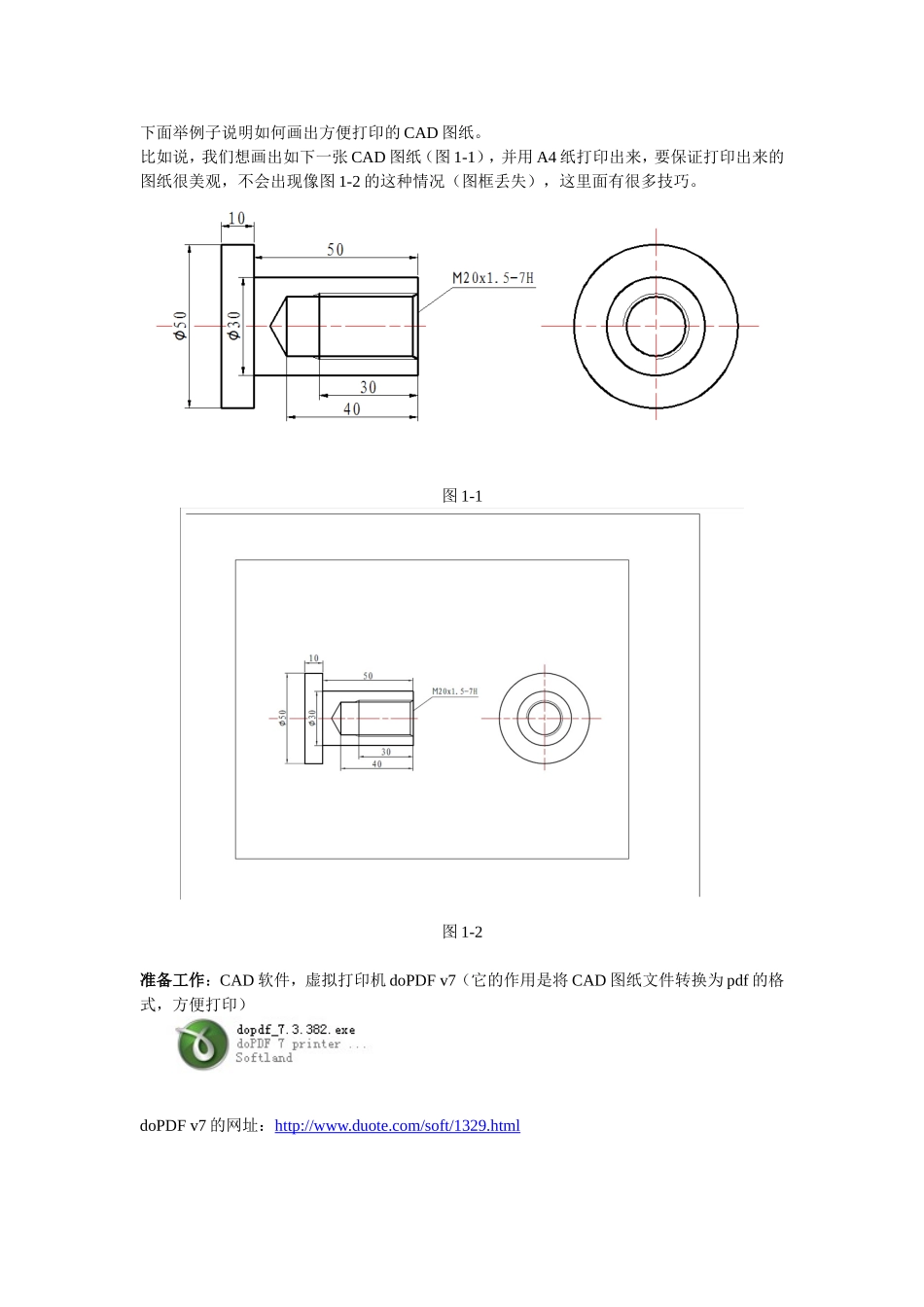

下面举例子说明如何画出方便打印的CAD图纸。比如说，我们想画出如下一张CAD图纸（图1-1），并用A4纸打印出来，要保证打印出来的图纸很美观，不会出现像图1-2的这种情况（图框丢失），这里面有很多技巧。图1-1图1-2准备工作：CAD软件，虚拟打印机doPDFv7（它的作用是将CAD图纸文件转换为pdf的格式，方便打印）doPDFv7的网址：http://www.duote.com/soft/1329.html第一步：（1）先准备一个标准的CAD的A4图框（210x297mm），可以照着机械制图的书上画。如图1-3所示：图1-3（2）打开这个图框，如如1-4所示。图1-4（3）在模型里面绘制CAD图，，如图1-5所示。注意：先不要标注尺寸，尺寸到后面再标注。图纸1-5第二步：（1）选中图框，剪切图框，如图2-1,2-2所示。图纸2-1图2-2（2）选中布局1，，进入布局1中，如图2-3所示，图2-4（3）鼠标移动到布局1上，在布局1上单击鼠标右键，在弹出的对话框中选择页面设置管理器（G）。将弹出如图2-5所示的对话框，图2-5（4）选择修改（M），弹出如图2-6的对话框：图2-6上图中主要修改以上画红圈的两项，其他的不用改。名称（M）选择我们之前安装的虚拟打印机doPDFv7，图纸尺寸（Z）选择A4Rotated。如图2-7所示，图2-7（5）点击上图中的确定选项，再点击页面管理器中的关闭选项，如图2-8所示，图2-8（6）删除上图中间的实线框，如图2-9所示，图2-9（7）然后在这个界面中按Ctrl+V键或者是鼠标右键选择粘贴，出现我们之前在模型中剪切的A4的标准图框。如图2-10所示，图2-10（8）用鼠标滚轮或者中键放大这块白色的布局，让十字型的交叉点与白色布局的左下角交叉点重合。如图2-11所示，点击鼠标左键确定，出现如图2-12的界面，这样我们就把标准的A4图框粘到布局1中了，现在的布局1就相当于一张标准的A4图纸。图2-11图2-12步骤三：如何将在模型中画好的图纸弄到布局1中？（1）选择下图导航条中的视图（V）命令，在弹出的对话框中依次选择视口（V）——一个视口（1）命令。出现如图3-1所示的鼠标十字，图3-1（2）鼠标十字先点击左上角白色布局内与虚线框之间的任意一个点，出现一个矩形框，如图3-2所示。图3-2再拖大这个矩形框，鼠标点击右下角白色布局内与虚线框之间的任意一个点如图3-3所示，出现如图3-4所示的界面，可以看到模型中的图被我们导到布局1中来了。图3-3图3-4（3）现在我们需要做的是调整我们做的CAD图在布局1中的位置和大小。注意：鼠标在白色区域内双击后，我们滚动鼠标滚轮或者中键可以放大和缩小CAD图。鼠标在灰色区域内双击后，我们可以放大和缩小整个布局1。我们先用鼠标左键选中视口线，如下图3-5所示（被选中的线变成了虚线），图3-5然后选中导航条中的修改（M），再选中其中的特性（P），如图3-6所示，图3-6在左边的选项中修改标准比例的数值，来调整图形的大小。如图3-7所示，图3-7我们画的图不在布局中央的话，可以先双击白色区域，然后选中CAD图（全选），使用下图中的移动工具来移动CAD图是它在布局的中央位置。最后效果如图3-8所示，图3-8然后我们再一次选中视口线（方法见图3-5），鼠标右键单击，在出现的对话框中选择显示锁定（L）——是。这样做的好处是：当我们鼠标双击白色区域后，再滚动鼠标滚轮我们就不能放大和缩小我们的CAD图了。步骤四：下面就剩下标注和调整文字大小了。标注和调整文字大小都在模型里面进行调整，当我们在模型中对CAD图进行修改后，布局1中的图也会跟着修改。这里就不详细介绍了。最终效果如下图4-1所示，步骤五：打印——将CAD图纸转换为PDF文件。在布局1这个窗口中（注意：一定要在布局1窗口中）选择文件——打印，弹出如图5-1的对话框，图5-1修改上图对话框中的红色部分选项，名称选择doPDFv7，图纸尺寸选择A4Rotated，点击确定，选择储存位置，打印。效果如下图5-2所示。
