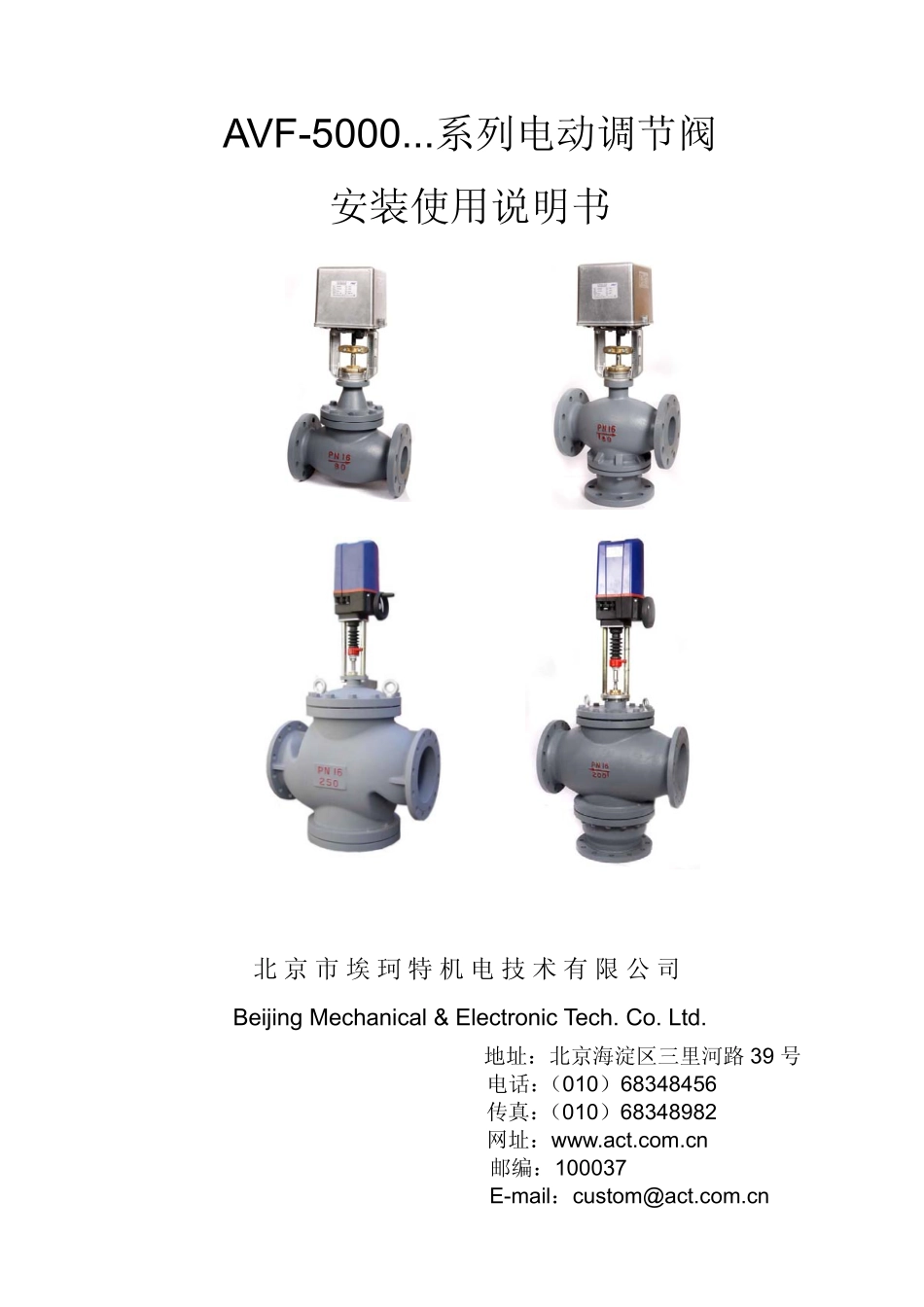

AVF-5000...系列电动调节阀安装使用说明书北京市埃珂特机电技术有限公司BeijingMechanical&ElectronicTech.Co.Ltd.地址：北京海淀区三里河路39号电话：（010）68348456传真：（010）68348982网址：www.act.com.cn邮编：100037E-mail：custom@act.com.cn目录概述---------------------------------------------------------------------------------------------1特点---------------------------------------------------------------------------------------------1电动执行机构技术参数------------------------------------------------------------------------2阀体技术参数（标准型）---------------------------------------------------------------------2执行器内部结构示意图-----------------------------------------------------------------------2外形及安装尺寸---------------------------------------------------------------------------------4接线图------------------------------------------------------------------------------------------5型号说明------------------------------------------------------------------------------------------8电动调节阀使用注意事项----------------------------------------------------------------------8安装与维护----------------------------------------------------------------------------------------10电动执行器拆装操作规程----------------------------------------------------------------------12常见故障的判断及解决方法-------------------------------------------------------------------17更换部件方法-------------------------------------------------------------------------------------20北京市埃珂特机电技术有限公司20102E35141概述AVF-5000系列电动调节阀广泛应用于空调、制冷、采暖等楼宇自动控制系统。同时，也适用于化工、石油、冶金、电力、轻工等行业的生产过程自动控制系统。通径DN20～DN150的调节阀，采用美国江森公司RA-3000电动执行器。而通径DN200～DN250的调节阀，配置德国ARIARMATUREN公司PREMIO系列电动执行机构电动执行器。它们可以直接接受各种控制器输出的标准控制信号，具有体积小、重量轻、运行可靠的优点。AVF-5000系列电动调节阀适用于冷、热水，蒸汽及其它非腐蚀性介质；低温型调节阀适用于乙二醇等低温介质，主要用于冷库的温度控制系统。特点交流同步电机功耗低、噪音小、动作精确。组合浮动弹簧恒定的密封力，过载保护可靠。控制信号模拟量输入0V~10V、4mA~20mA；开关量。填料函密封可靠无渗漏管道连接标准法兰，安装方便。阀门通径DN20～DN350平衡阀结构适用于允许压差高、蒸汽介质。低温型调节阀适用于乙二醇等低温介质。电动执行机构技术参数执行器形式基本型反馈型电子定位型电源电压220VAC；24VAC220VAC；24VAC控制信号开关量(0~10)VDC(4~20)mADC输入阻抗—20kΩ470Ω反馈输出极限开关(0~1)kΩ/2kΩ/135Ω；(0~10)VDC；(4~20)mADC(0~10)VDC；(4~20)mADC功率损耗(最大)*16VA16VA18VA110VA（DN200~DN250）电机形式永磁同步可逆电机辅助开关触点容量250VAC；5A环境条件-10℃~60℃，≤90%R.H不结露-10~50℃，≤90%R.H不结露防护等级DN150以下IP54；DN200以上IP65*注：低温型电动调节阀的功率损耗需要增加25VA。AVF5000…系列调节阀通过ISO9001质量管理体系认证2调节阀基本参数公称压力(MPa)1.6阀体材质铸铁、铸钢、铸不锈钢阀芯、阀座材质不锈钢泄漏量二通阀<0.01%平衡阀<0.5%三通阀<0.1%流量特性等百分比直线介质水、蒸汽、乙二醇…介质温度普通型(2~180)℃；高温型(2~220)℃；高温Ⅰ型(2-280)℃；高温Ⅱ型(2-380)℃；高温Ⅲ型(2-500)℃；低温型(-20~180)℃最大允许压差公称通径DN20253240506580100125150200250300350流量系数Kvs二通6.31016254063100160250400630100011001900三通13001800全行程时间(s)909011013013017018018018018085110110120允许压差ΔP(MPa)*AVF-5200AVF-5800/59001.61.61.61.20.750.400.480.300.180.120.300.20.11.61.61...
