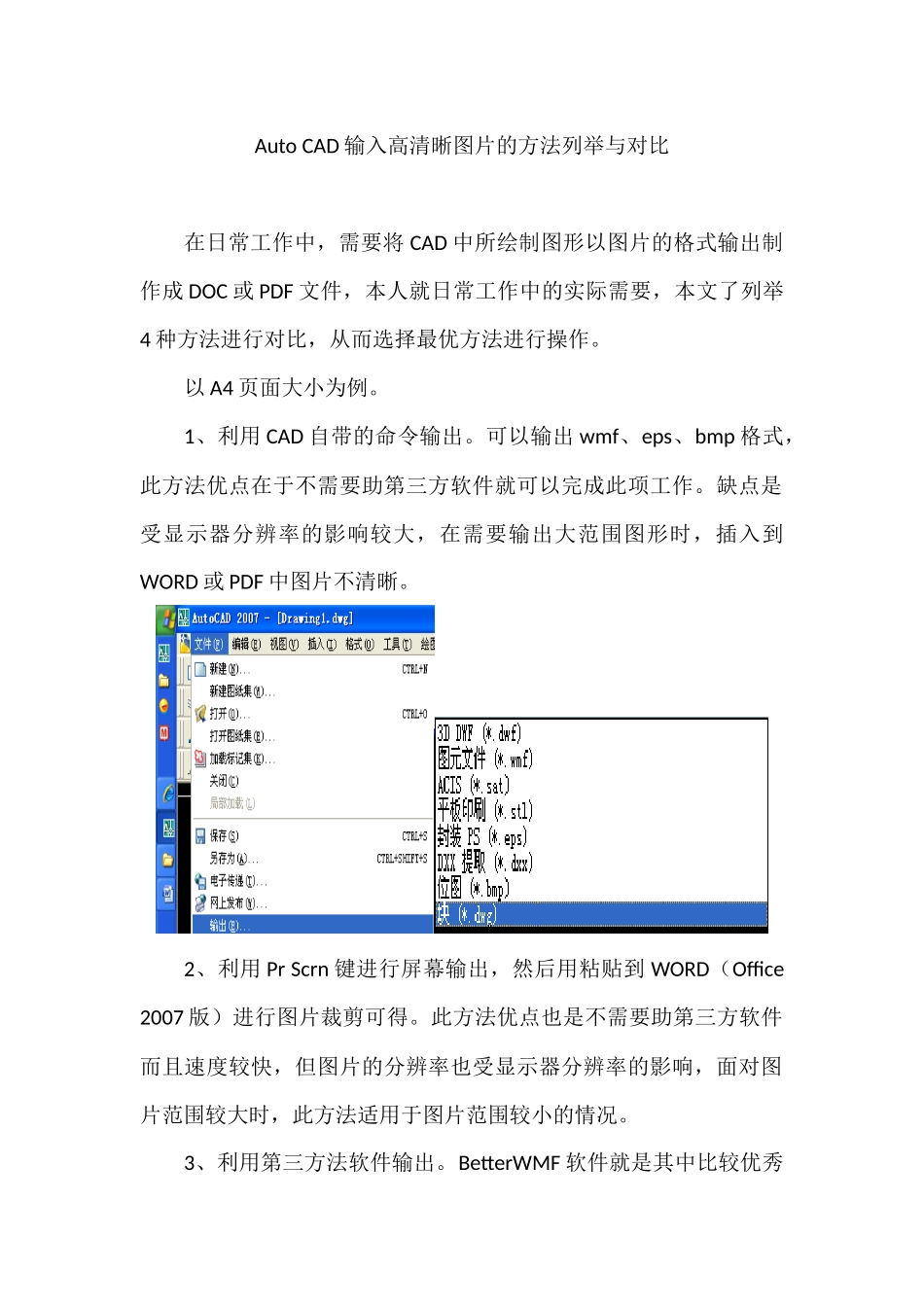

Auto CAD输出高清晰图片的方法列举与对比_第1页
1/3

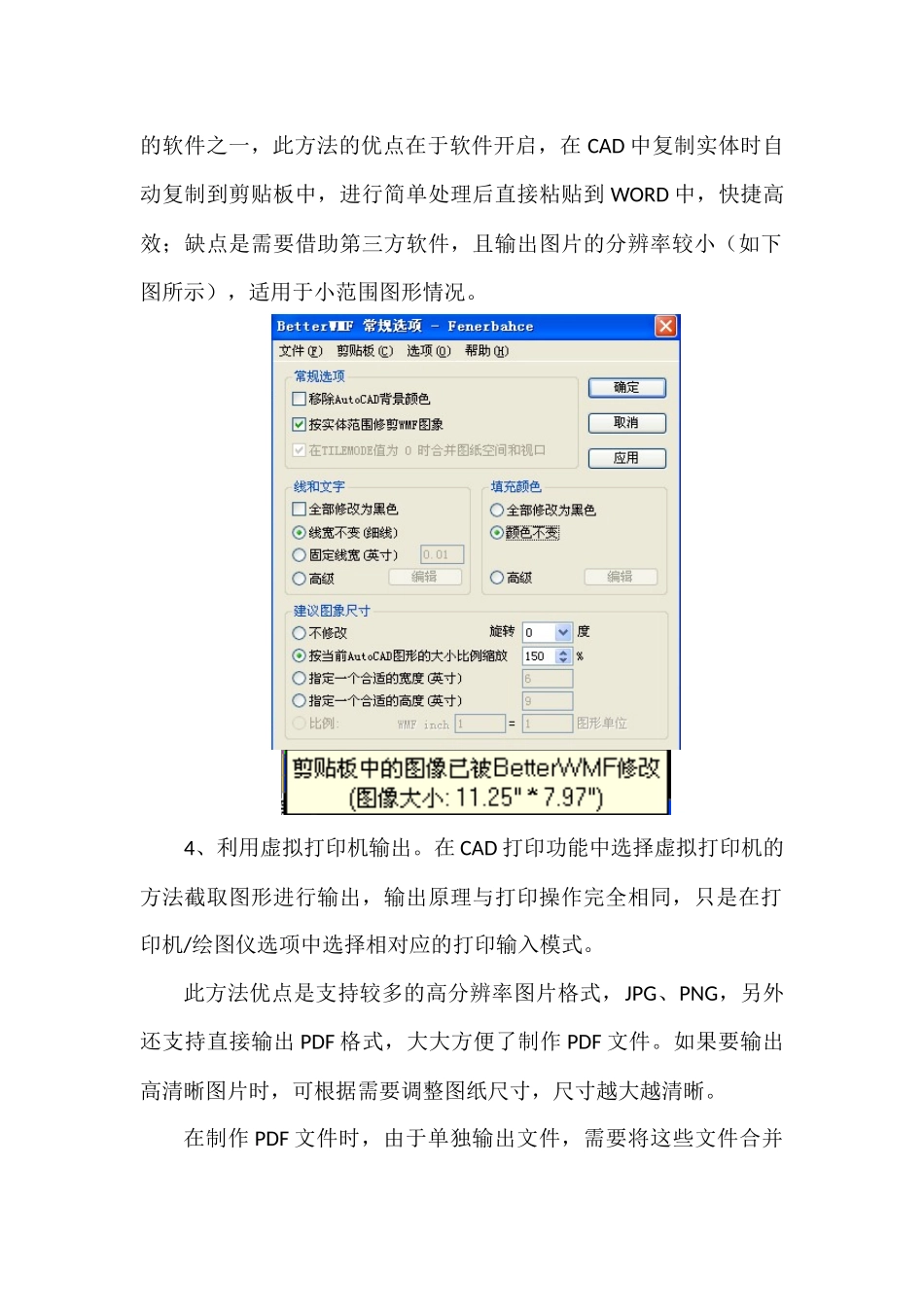

Auto CAD输出高清晰图片的方法列举与对比_第2页
2/3

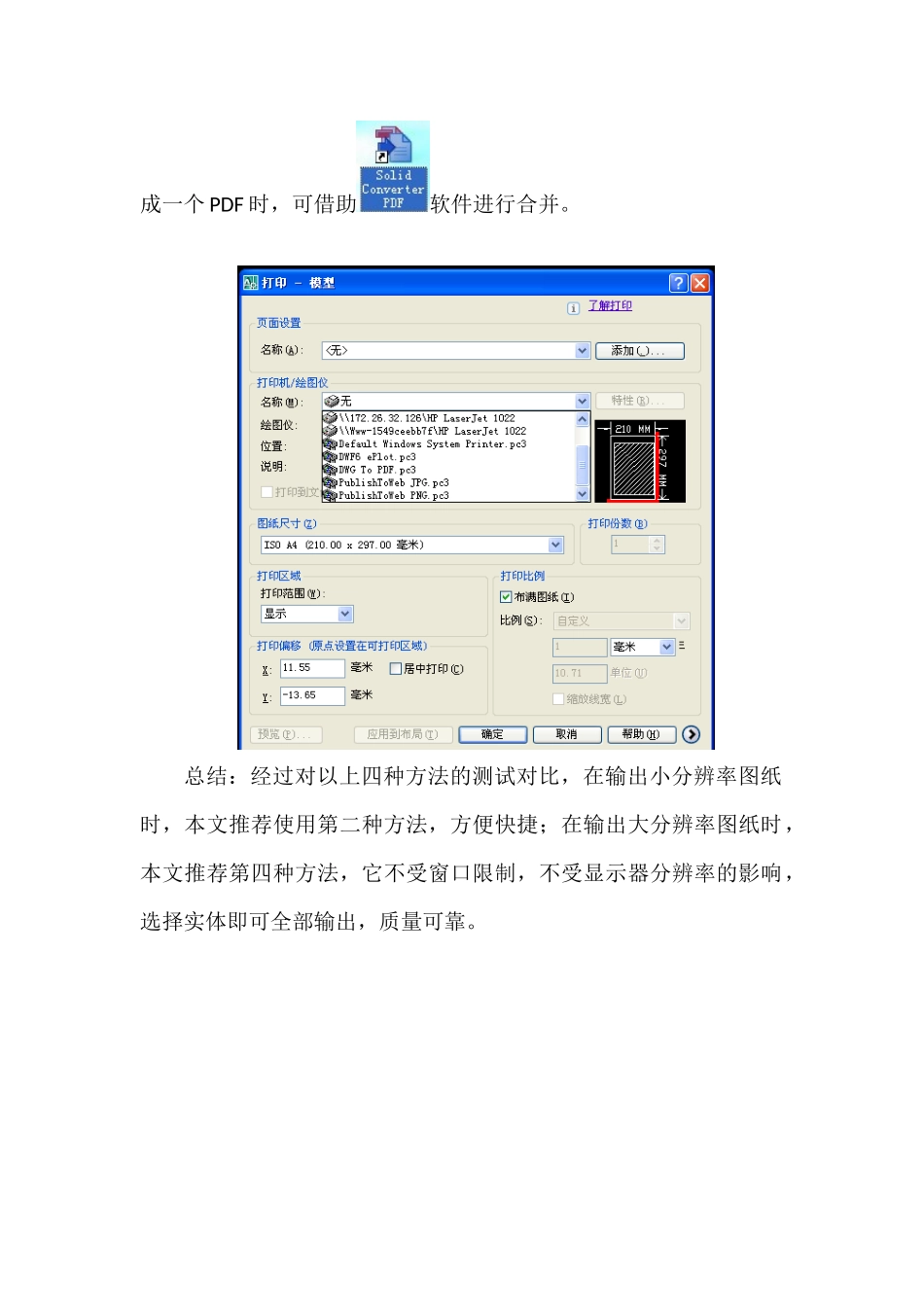

Auto CAD输出高清晰图片的方法列举与对比_第3页
3/3
AutoCAD输入高清晰图片的方法列举与对比在日常工作中,需要将CAD中所绘制图形以图片的格式输出制作成DOC或PDF文件,本人就日常工作中的实际需要,本文了列举4种方法进行对比,从而选择最优方法进行操作。以A4页面大小为例。1、利用CAD自带的命令输出。可以输出wmf、eps、bmp格式,此方法优点在于不需要助第三方软件就可以完成此项工作。缺点是受显示器分辨率的影响较大,在需要输出大范围图形时,插入到WORD或PDF中图片不清晰。2、利用PrScrn键进行屏幕输出,然后用粘贴到WORD(Office2007版)进行图片裁剪可得。此方法优点也是不需要助第三方软件而且速度较快,但图片的分辨率也受显示器分辨率的影响,面对图片范围较大时,此方法适用于图片范围较小的情况。3、利用第三方法软件输出。BetterWMF软件就是其中比较优秀的软件之一,此方法的优点在于软件开启,在CAD中复制实体时自动复制到剪贴板中,进行简单处理后直接粘贴到WORD中,快捷高效;缺点是需要借助第三方软件,且输出图片的分辨率较小(如下图所示),适用于小范围图形情况。4、利用虚拟打印机输出。在CAD打印功能中选择虚拟打印机的方法截取图形进行输出,输出原理与打印操作完全相同,只是在打印机/绘图仪选项中选择相对应的打印输入模式。此方法优点是支持较多的高分辨率图片格式,JPG、PNG,另外还支持直接输出PDF格式,大大方便了制作PDF文件。如果要输出高清晰图片时,可根据需要调整图纸尺寸,尺寸越大越清晰。在制作PDF文件时,由于单独输出文件,需要将这些文件合并成一个PDF时,可借助软件进行合并。总结:经过对以上四种方法的测试对比,在输出小分辨率图纸时,本文推荐使用第二种方法,方便快捷;在输出大分辨率图纸时,本文推荐第四种方法,它不受窗口限制,不受显示器分辨率的影响,选择实体即可全部输出,质量可靠。
