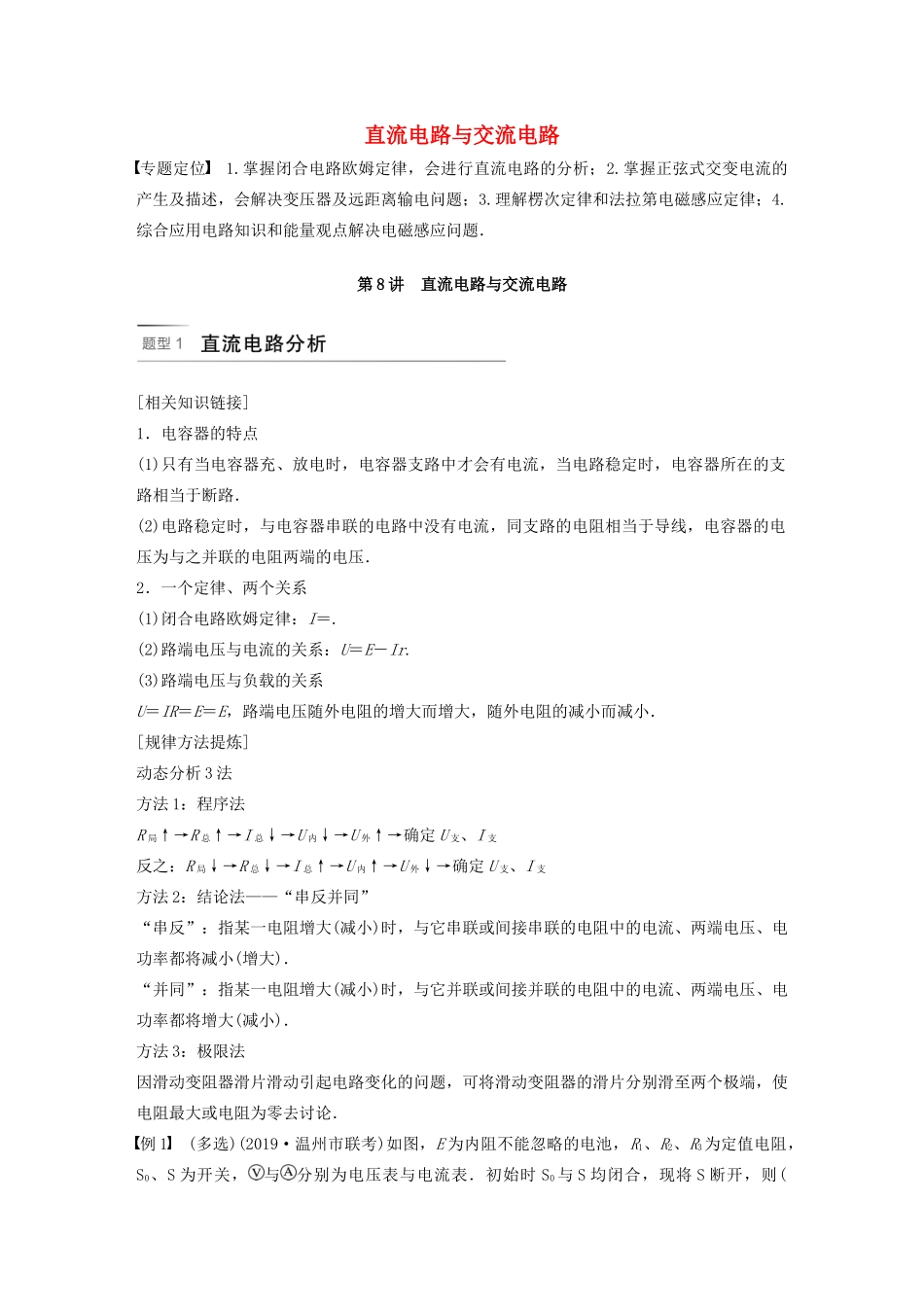

直流电路与交流电路专题定位1.掌握闭合电路欧姆定律，会进行直流电路的分析；2.掌握正弦式交变电流的产生及描述，会解决变压器及远距离输电问题；3.理解楞次定律和法拉第电磁感应定律；4.综合应用电路知识和能量观点解决电磁感应问题．第8讲直流电路与交流电路[相关知识链接]1．电容器的特点(1)只有当电容器充、放电时，电容器支路中才会有电流，当电路稳定时，电容器所在的支路相当于断路．(2)电路稳定时，与电容器串联的电路中没有电流，同支路的电阻相当于导线，电容器的电压为与之并联的电阻两端的电压．2．一个定律、两个关系(1)闭合电路欧姆定律：I＝.(2)路端电压与电流的关系：U＝E－Ir.(3)路端电压与负载的关系U＝IR＝E＝E，路端电压随外电阻的增大而增大，随外电阻的减小而减小．[规律方法提炼]动态分析3法方法1：程序法R局↑→R总↑→I总↓→U内↓→U外↑→确定U支、I支反之：R局↓→R总↓→I总↑→U内↑→U外↓→确定U支、I支方法2：结论法——“串反并同”“串反”：指某一电阻增大(减小)时，与它串联或间接串联的电阻中的电流、两端电压、电功率都将减小(增大)．“并同”：指某一电阻增大(减小)时，与它并联或间接并联的电阻中的电流、两端电压、电功率都将增大(减小)．方法3：极限法因滑动变阻器滑片滑动引起电路变化的问题，可将滑动变阻器的滑片分别滑至两个极端，使电阻最大或电阻为零去讨论．例1(多选)(2019·温州市联考)如图，E为内阻不能忽略的电池，R1、R2、R3为定值电阻，S0、S为开关，与分别为电压表与电流表．初始时S0与S均闭合，现将S断开，则()A.的读数变大，的读数变小B.的读数变大，的读数变大C.的读数变小，的读数变大D．电源内阻消耗的电能比断开前少答案BD解析S断开，相当于电阻变大，则由闭合电路欧姆定律可得电路中总电流减小，故路端电压增大，的读数变大，把R1归为内阻，内电压减小，故R3两端的电压增大，由欧姆定律可知R3中的电流也增大，电流表读数增大，故B正确，A、C错误；电路中总电流减小，根据P＝I2r可知，内阻消耗的功率减小，则电源内阻消耗的电能比断开前少，故D正确．拓展训练1如图所示的电路中，电源内阻不可忽略，若调整可变电阻R的阻值，可使电压表的示数减小ΔU(电压表为理想电压表)，在这个过程中()A．通过R1的电流减小，减小量一定等于B．R2两端的电压增加，增加量一定等于ΔUC．路端电压减小，减小量一定等于ΔUD．通过R2的电流增加，但增加量一定大于答案A拓展训练2(2019·超级全能生2月联考)小雷同学家里购买了一款扫地机器人，小雷同学仔细检查了这个新扫地机器人，发现铭牌上标有如图所示数据，则该扫地机器人()主机基本参数产品尺寸345mm*345mm*96mm电池14.4V/5200mA·h锂电池产品质量约3.8kg无线连接Wi－Fi智能快连额定电压14.4V额定功率55WA.额定工作电流为0.25AB．充满电后正常工作的时间为2.5hC．电池充满电后储存的总电荷量为18720CD．以额定电流工作时每小时消耗能量为55J答案C解析由铭牌知，扫地机器人工作的额定电压为14.4V，额定功率为55W，则额定电流I＝A≈3.82A，每秒钟消耗能量W＝Pt＝55J，A、D错误；根据电池容量5200mA·h知，电池充满电后储存的总电荷量Q＝5.2A×3600s＝18720C，充满电后正常工作的时间t＝≈1.36h，B错误，C正确．拓展训练3(2019·山东济南市上学期期末)如图所示，灯泡L1、L2原来都正常发光，由于故障两灯突然熄灭，(假设电路中仅有一处故障)下列说法正确的是()A．将多用电表的电压挡并联在ac两端，示数为0，说明ac间断路B．将多用电表的电压挡并联在cd两端，有示数，说明cd间完好C．将多用电表的电压挡并联在ad两端，有示数；并联在ac两端，示数为0，说明cd间断路D．断开S，将L1拆下，使用多用电表欧姆挡，调零后将红、黑表笔连接在L1两端，如果指针不偏转，说明L1完好答案C解析若ac间断路，则将多用电表的电压挡并联在ac两端，示数应该等于电源的电动势E，选项A错误；将多用电表的电压挡并联在cd两端，有示数，说明cd间断路，选项B错误；将多用电表的电压挡并联在ad两端，有示数，则可能是L1或L2其中之一断路；并联在ac两端，示数为0，说明cd间的L2断路，选项C正确；断开S，将L1拆下，...
