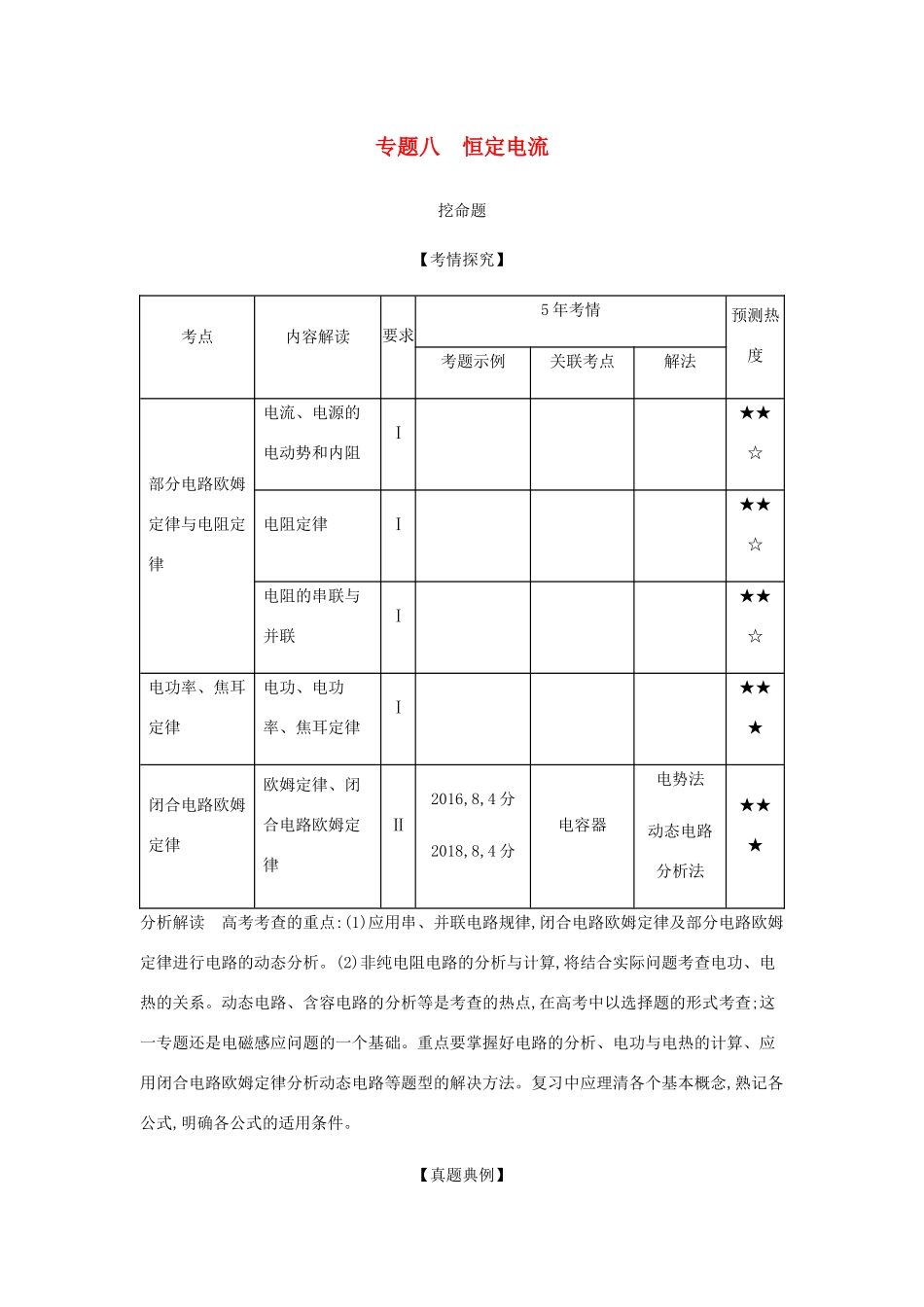

专题八恒定电流挖命题【考情探究】考点内容解读要求5年考情预测热度考题示例关联考点解法部分电路欧姆定律与电阻定律电流、电源的电动势和内阻Ⅰ★★☆电阻定律Ⅰ★★☆电阻的串联与并联Ⅰ★★☆电功率、焦耳定律电功、电功率、焦耳定律Ⅰ★★★闭合电路欧姆定律欧姆定律、闭合电路欧姆定律Ⅱ2016,8,4分2018,8,4分电容器电势法动态电路分析法★★★分析解读高考考查的重点:(1)应用串、并联电路规律,闭合电路欧姆定律及部分电路欧姆定律进行电路的动态分析。(2)非纯电阻电路的分析与计算,将结合实际问题考查电功、电热的关系。动态电路、含容电路的分析等是考查的热点,在高考中以选择题的形式考查;这一专题还是电磁感应问题的一个基础。重点要掌握好电路的分析、电功与电热的计算、应用闭合电路欧姆定律分析动态电路等题型的解决方法。复习中应理清各个基本概念,熟记各公式,明确各公式的适用条件。【真题典例】破考点【考点集训】考点一部分电路欧姆定律与电阻定律1.(2017江苏金陵中学调研,2)一个电流表的满偏电流Ig=1mA,内阻为500Ω,要把它改装成一个量程为10V的电压表,则应在电流表上()A.串联一个10kΩ的电阻B.并联一个10kΩ的电阻C.串联一个9.5kΩ的电阻D.并联一个9.5kΩ的电阻答案C2.恒流源是一种特殊的电源,其输出的电流能始终保持不变。如图所示的电路中,当滑动变阻器滑动触头P向左移动时,下列说法中正确的是()A.R0上的电压变小B.R2上的电流变大C.R1上的电压变大D.R1上电压变化量大于R0上的电压变化量答案B3.如图所示的电路中,E为电池,R1、R2为可变电阻,R为定值电阻,C为平行板电容器,闭合开关S后,能使电容器带电荷量增加的方法是()A.增大R1的阻值B.增大电容器两极板间的距离C.减小R2的阻值D.将电容器的两极板错开些答案C4.某一导体的伏安特性曲线如图AB段(曲线)所示,关于导体的电阻,以下说法正确的是()A.B点的电阻为12ΩB.B点的电阻为40ΩC.导体的电阻因温度的影响改变了1ΩD.导体的电阻因温度的影响改变了9Ω答案B考点二电功率、焦耳定律1.(多选)现用充电器为一手机电池充电,等效电路如图所示,充电器电源的输出电压为U,输出电流为I,手机电池的内阻为r,下列说法正确的是()A.充电器输出的电功率为UI+I2rB.电能转化为化学能的功率为UI-I2rC.电池产生的热功率为I2rD.充电器的充电效率为IrU×100%答案BC2.(人教选修3-1,二—5—例1,变式)(多选)一个电动机,线圈电阻是0.4Ω,另有一个阻值也为0.4Ω的电阻与其串联,当电路两端所加的电压为110V时,通过的电流是5A,电动机在转动,下列说法正确的是()A.电动机与电阻发热的功率相同B.电动机与电阻两端的电压相同C.电动机输出的机械功率为530WD.若电路两端所加的电压变为220V,电动机及电阻仍能安全工作,则电路中的电流变为10A答案AC考点三闭合电路欧姆定律1.(2018江苏徐州期中,6)(多选)将电阻R1和R2分别接到同一电池组的两极时消耗的电功率相同。电池组向两个电阻供电时的电流分别是I1和I2,电池组内阻消耗的功率分别是P1'和P2',电池组的效率分别是η1和η2,电阻两端的电压分别是U1和U2。若已知电流I1
