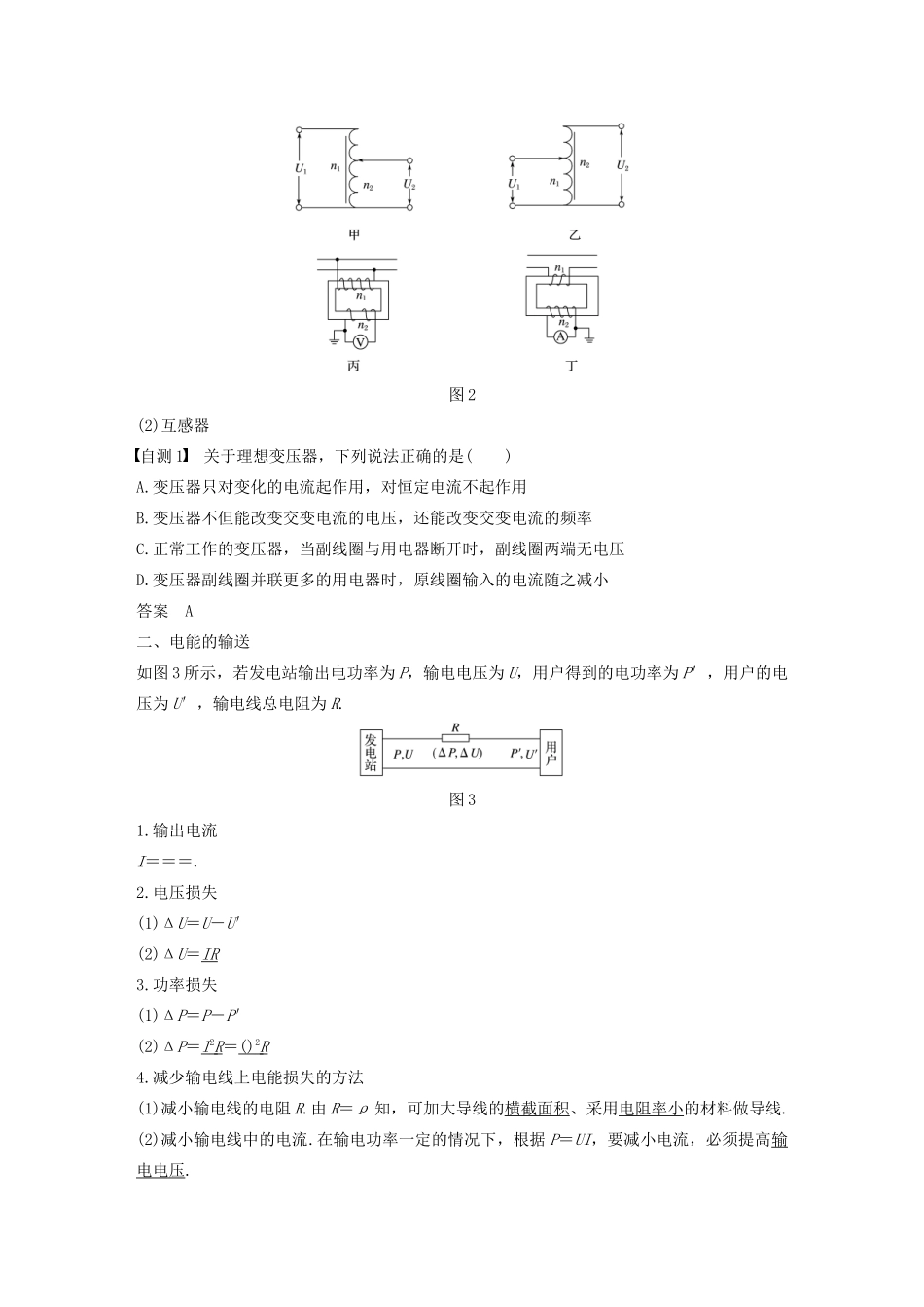

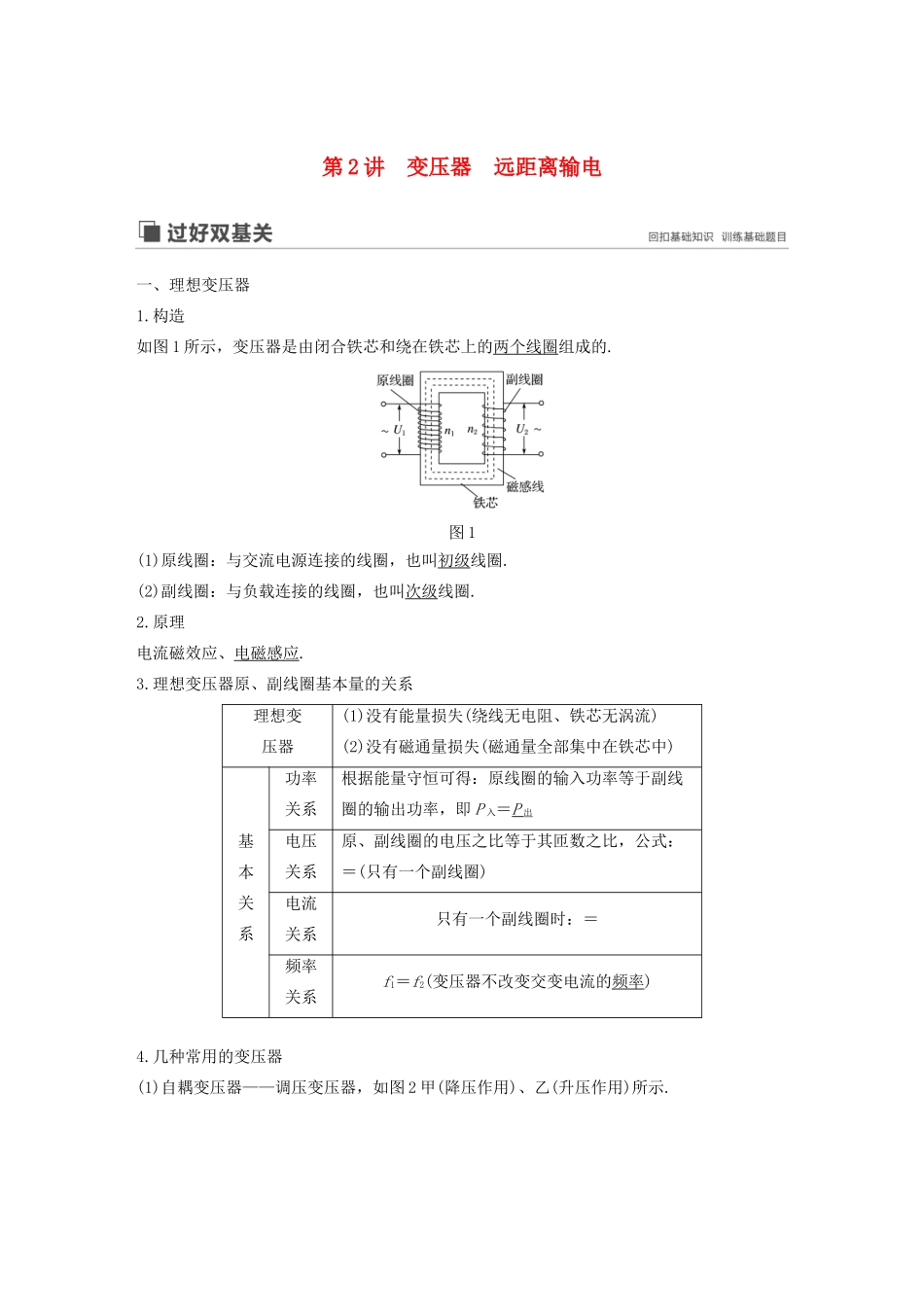

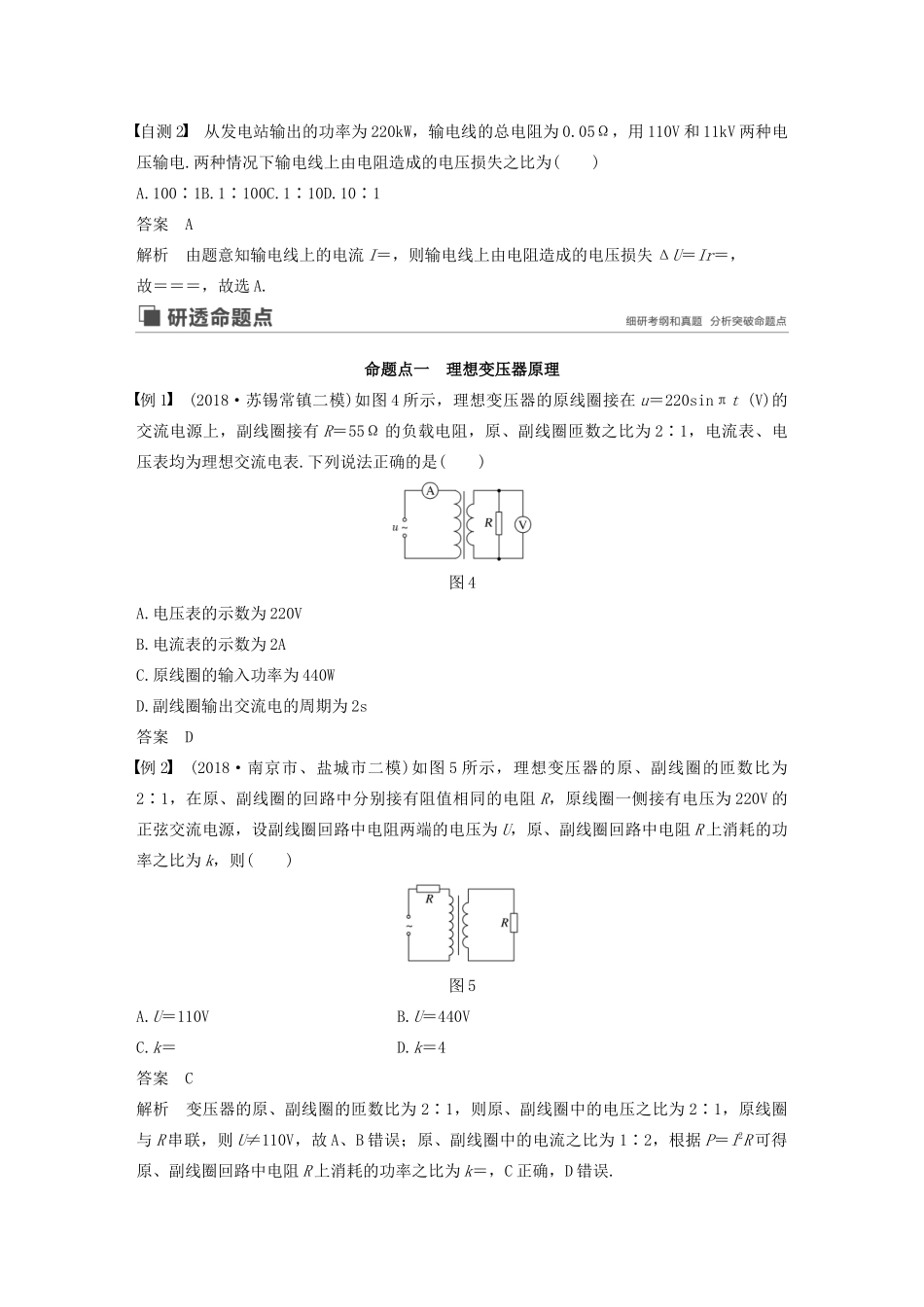

第2讲变压器远距离输电一、理想变压器1.构造如图1所示，变压器是由闭合铁芯和绕在铁芯上的两个线圈组成的.图1(1)原线圈：与交流电源连接的线圈，也叫初级线圈.(2)副线圈：与负载连接的线圈，也叫次级线圈.2.原理电流磁效应、电磁感应.3.理想变压器原、副线圈基本量的关系理想变压器(1)没有能量损失(绕线无电阻、铁芯无涡流)(2)没有磁通量损失(磁通量全部集中在铁芯中)基本关系功率关系根据能量守恒可得：原线圈的输入功率等于副线圈的输出功率，即P入＝P出电压关系原、副线圈的电压之比等于其匝数之比，公式：＝(只有一个副线圈)电流关系只有一个副线圈时：＝频率关系f1＝f2(变压器不改变交变电流的频率)4.几种常用的变压器(1)自耦变压器——调压变压器，如图2甲(降压作用)、乙(升压作用)所示.图2(2)互感器自测1关于理想变压器，下列说法正确的是()A.变压器只对变化的电流起作用，对恒定电流不起作用B.变压器不但能改变交变电流的电压，还能改变交变电流的频率C.正常工作的变压器，当副线圈与用电器断开时，副线圈两端无电压D.变压器副线圈并联更多的用电器时，原线圈输入的电流随之减小答案A二、电能的输送如图3所示，若发电站输出电功率为P，输电电压为U，用户得到的电功率为P′，用户的电压为U′，输电线总电阻为R.图31.输出电流I＝＝＝.2.电压损失(1)ΔU＝U－U′(2)ΔU＝IR3.功率损失(1)ΔP＝P－P′(2)ΔP＝I2R＝()2R4.减少输电线上电能损失的方法(1)减小输电线的电阻R.由R＝ρ知，可加大导线的横截面积、采用电阻率小的材料做导线.(2)减小输电线中的电流.在输电功率一定的情况下，根据P＝UI，要减小电流，必须提高输电电压.自测2从发电站输出的功率为220kW，输电线的总电阻为0.05Ω，用110V和11kV两种电压输电.两种情况下输电线上由电阻造成的电压损失之比为()A.100∶1B.1∶100C.1∶10D.10∶1答案A解析由题意知输电线上的电流I＝，则输电线上由电阻造成的电压损失ΔU＝Ir＝，故＝＝＝，故选A.命题点一理想变压器原理例1(2018·苏锡常镇二模)如图4所示，理想变压器的原线圈接在u＝220sinπt(V)的交流电源上，副线圈接有R＝55Ω的负载电阻，原、副线圈匝数之比为2∶1，电流表、电压表均为理想交流电表.下列说法正确的是()图4A.电压表的示数为220VB.电流表的示数为2AC.原线圈的输入功率为440WD.副线圈输出交流电的周期为2s答案D例2(2018·南京市、盐城市二模)如图5所示，理想变压器的原、副线圈的匝数比为2∶1，在原、副线圈的回路中分别接有阻值相同的电阻R，原线圈一侧接有电压为220V的正弦交流电源，设副线圈回路中电阻两端的电压为U，原、副线圈回路中电阻R上消耗的功率之比为k，则()图5A.U＝110VB.U＝440VC.k＝D.k＝4答案C解析变压器的原、副线圈的匝数比为2∶1，则原、副线圈中的电压之比为2∶1，原线圈与R串联，则U≠110V，故A、B错误；原、副线圈中的电流之比为1∶2，根据P＝I2R可得原、副线圈回路中电阻R上消耗的功率之比为k＝，C正确，D错误.拓展点互感器分为电压互感器和电流互感器，两者比较如下：电压互感器电流互感器原理图原线圈的连接并联在高压电路中串联在交流电路中副线圈的连接连接电压表连接电流表互感器的作用将高电压变为低电压将大电流变为小电流利用的公式＝I1n1＝I2n2例3普通的交流电流表不能直接接在高压输电线路上测量电流，通常要通过电流互感器来连接，图6中电流互感器ab一侧线圈的匝数较少，工作时电流为Iab，cd一侧线圈的匝数较多，工作时电流为Icd，为了使电流表能正常工作，则()图6A.ab接MN、cd接PQ，Iab＜IcdB.ab接MN、cd接PQ，Iab＞IcdC.ab接PQ、cd接MN，Iab＜IcdD.ab接PQ、cd接MN，Iab＞Icd答案B解析高压输电线上的电流较大，测量时需把电流变小，即使副线圈中的电流较小，由＝可知n2较大，n1较小，所以ab接MN、cd接PQ，Iab＞Icd，选项B正确.命题点二变压器的动态分析1.匝数比不变的情况(如图7)图7(1)当U1不变时，根据＝，输入电压U1决定输出电压U2，不论负载电阻R如何变化，U2不变.(2)当负载电阻发生变化时，输出电流I2变化，I2决定输入电流I1，故I1发生变化.(3)I2变化引起P2变化，P1＝P2，故P1发生变化.2.负载电阻不变的情况(如图8)图8(1...
