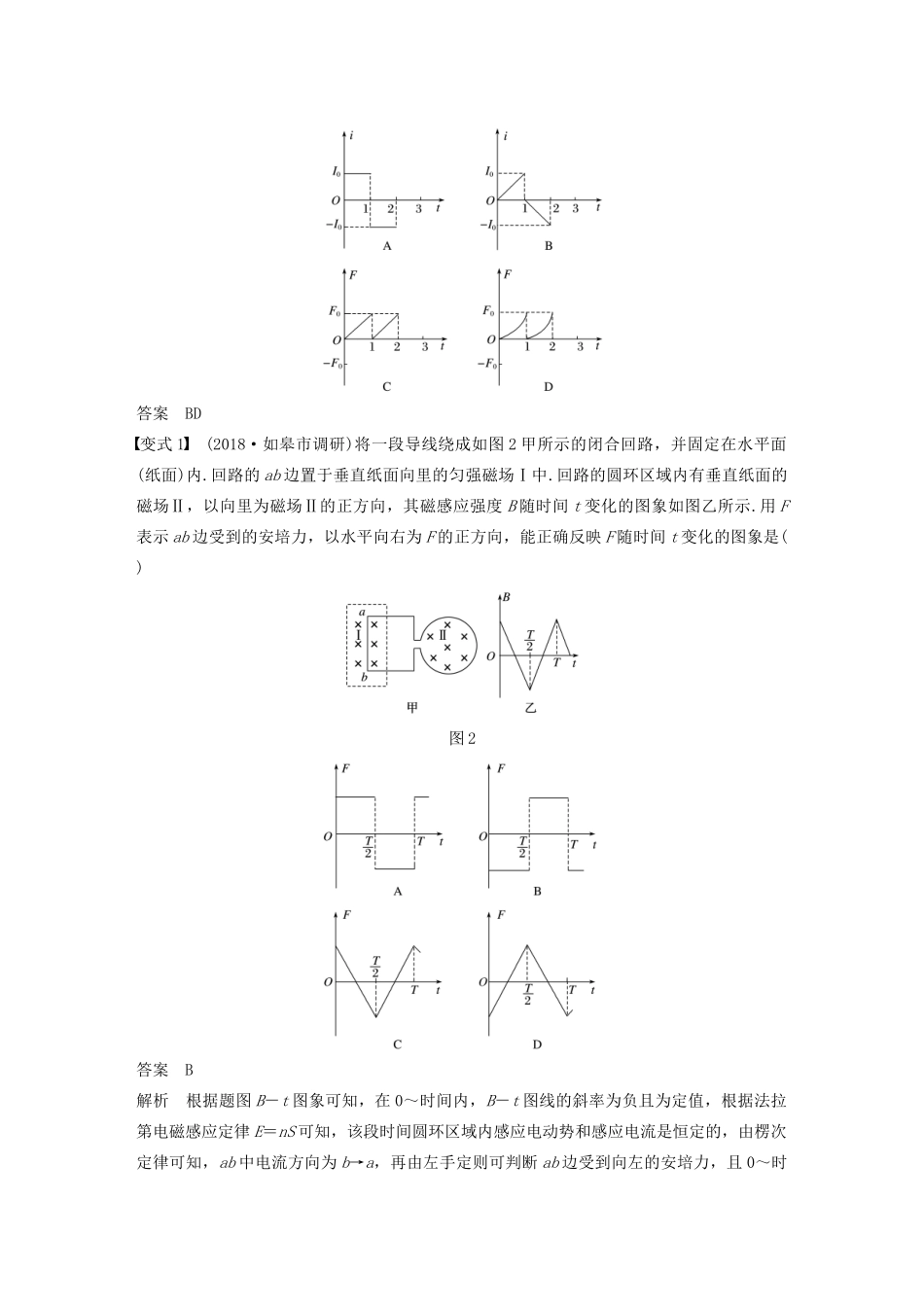

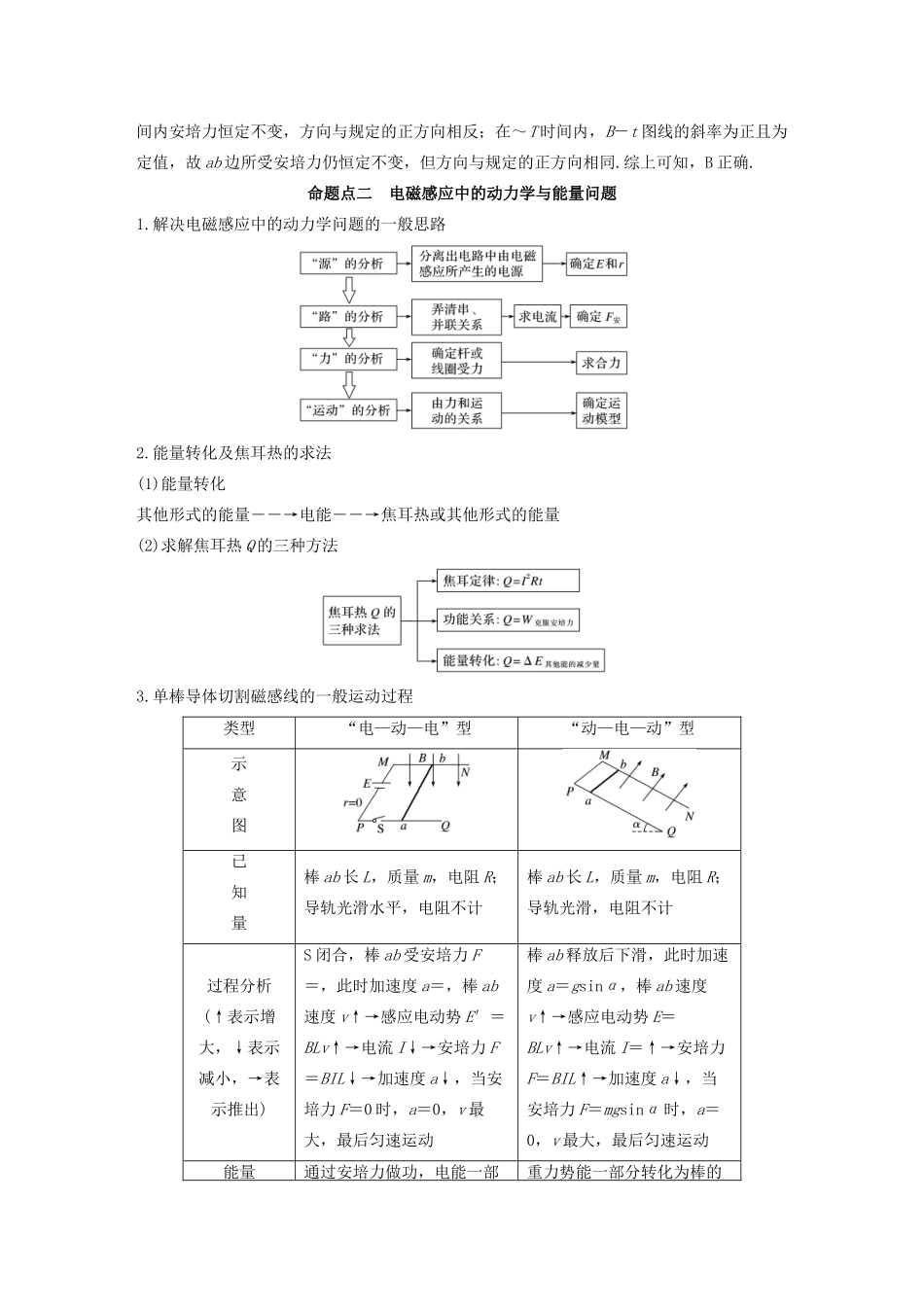

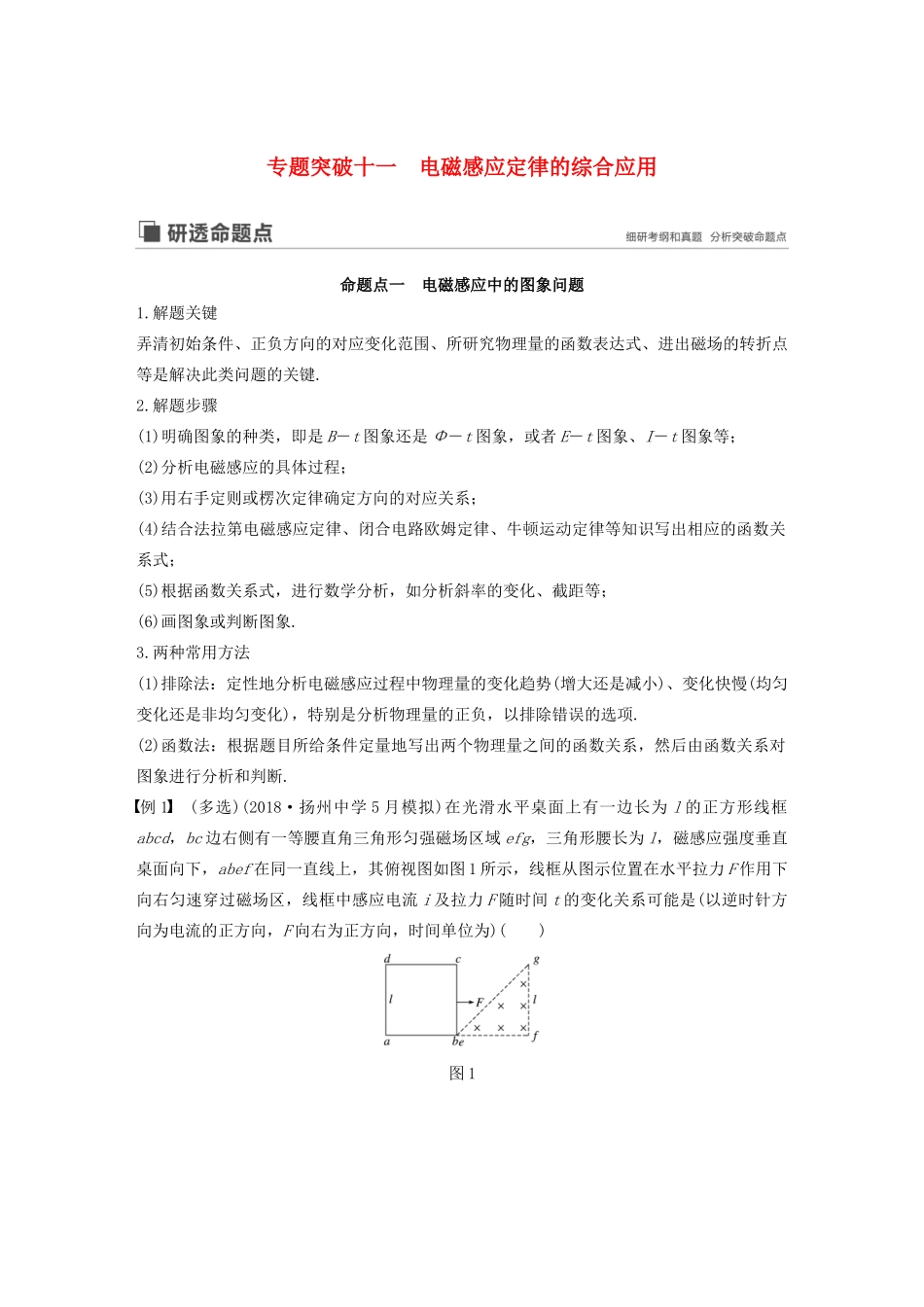

专题突破十一电磁感应定律的综合应用命题点一电磁感应中的图象问题1.解题关键弄清初始条件、正负方向的对应变化范围、所研究物理量的函数表达式、进出磁场的转折点等是解决此类问题的关键.2.解题步骤(1)明确图象的种类，即是B－t图象还是Φ－t图象，或者E－t图象、I－t图象等；(2)分析电磁感应的具体过程；(3)用右手定则或楞次定律确定方向的对应关系；(4)结合法拉第电磁感应定律、闭合电路欧姆定律、牛顿运动定律等知识写出相应的函数关系式；(5)根据函数关系式，进行数学分析，如分析斜率的变化、截距等；(6)画图象或判断图象.3.两种常用方法(1)排除法：定性地分析电磁感应过程中物理量的变化趋势(增大还是减小)、变化快慢(均匀变化还是非均匀变化)，特别是分析物理量的正负，以排除错误的选项.(2)函数法：根据题目所给条件定量地写出两个物理量之间的函数关系，然后由函数关系对图象进行分析和判断.例1(多选)(2018·扬州中学5月模拟)在光滑水平桌面上有一边长为l的正方形线框abcd，bc边右侧有一等腰直角三角形匀强磁场区域efg，三角形腰长为l，磁感应强度垂直桌面向下，abef在同一直线上，其俯视图如图1所示，线框从图示位置在水平拉力F作用下向右匀速穿过磁场区，线框中感应电流i及拉力F随时间t的变化关系可能是(以逆时针方向为电流的正方向，F向右为正方向，时间单位为)()图1答案BD变式1(2018·如皋市调研)将一段导线绕成如图2甲所示的闭合回路，并固定在水平面(纸面)内.回路的ab边置于垂直纸面向里的匀强磁场Ⅰ中.回路的圆环区域内有垂直纸面的磁场Ⅱ，以向里为磁场Ⅱ的正方向，其磁感应强度B随时间t变化的图象如图乙所示.用F表示ab边受到的安培力，以水平向右为F的正方向，能正确反映F随时间t变化的图象是()图2答案B解析根据题图B－t图象可知，在0～时间内，B－t图线的斜率为负且为定值，根据法拉第电磁感应定律E＝nS可知，该段时间圆环区域内感应电动势和感应电流是恒定的，由楞次定律可知，ab中电流方向为b→a，再由左手定则可判断ab边受到向左的安培力，且0～时间内安培力恒定不变，方向与规定的正方向相反；在～T时间内，B－t图线的斜率为正且为定值，故ab边所受安培力仍恒定不变，但方向与规定的正方向相同.综上可知，B正确.命题点二电磁感应中的动力学与能量问题1.解决电磁感应中的动力学问题的一般思路2.能量转化及焦耳热的求法(1)能量转化其他形式的能量――→电能――→焦耳热或其他形式的能量(2)求解焦耳热Q的三种方法3.单棒导体切割磁感线的一般运动过程类型“电—动—电”型“动—电—动”型示意图已知量棒ab长L，质量m，电阻R；导轨光滑水平，电阻不计棒ab长L，质量m，电阻R；导轨光滑，电阻不计过程分析(↑表示增大，↓表示减小，→表示推出)S闭合，棒ab受安培力F＝，此时加速度a＝，棒ab速度v↑→感应电动势E′＝BLv↑→电流I↓→安培力F＝BIL↓→加速度a↓，当安培力F＝0时，a＝0，v最大，最后匀速运动棒ab释放后下滑，此时加速度a＝gsinα，棒ab速度v↑→感应电动势E＝BLv↑→电流I＝↑→安培力F＝BIL↑→加速度a↓，当安培力F＝mgsinα时，a＝0，v最大，最后匀速运动能量通过安培力做功，电能一部重力势能一部分转化为棒的转化分析分转化为棒的动能，一部分通过克服安培力做功转化为电能，又通过电阻转化为焦耳热动能，一部分通过克服安培力做功转化为电能，又通过电阻转化为焦耳热4.两种状态及处理方法状态特征处理方法平衡态加速度为零根据平衡条件列式分析非平衡态加速度不为零根据牛顿第二定律进行动态分析或结合功能关系进行分析模型1“导体棒”切割磁感线例2(多选)(2018·江苏单科·9)如图3所示，竖直放置的“”形光滑导轨宽为L，矩形匀强磁场Ⅰ、Ⅱ的高和间距均为d，磁感应强度为B.质量为m的水平金属杆由静止释放，进入磁场Ⅰ和Ⅱ时的速度相等.金属杆在导轨间的电阻为R，与导轨接触良好，其余电阻不计，重力加速度为g.金属杆()图3A.刚进入磁场Ⅰ时加速度方向竖直向下B.穿过磁场Ⅰ的时间大于在两磁场之间的运动时间C.穿过两磁场产生的总热量为4mgdD.释放时距磁场Ⅰ上边界的高度h可能小于答案BC解析穿过磁场Ⅰ后，金属棒在磁场之间做加速运动，在磁...
