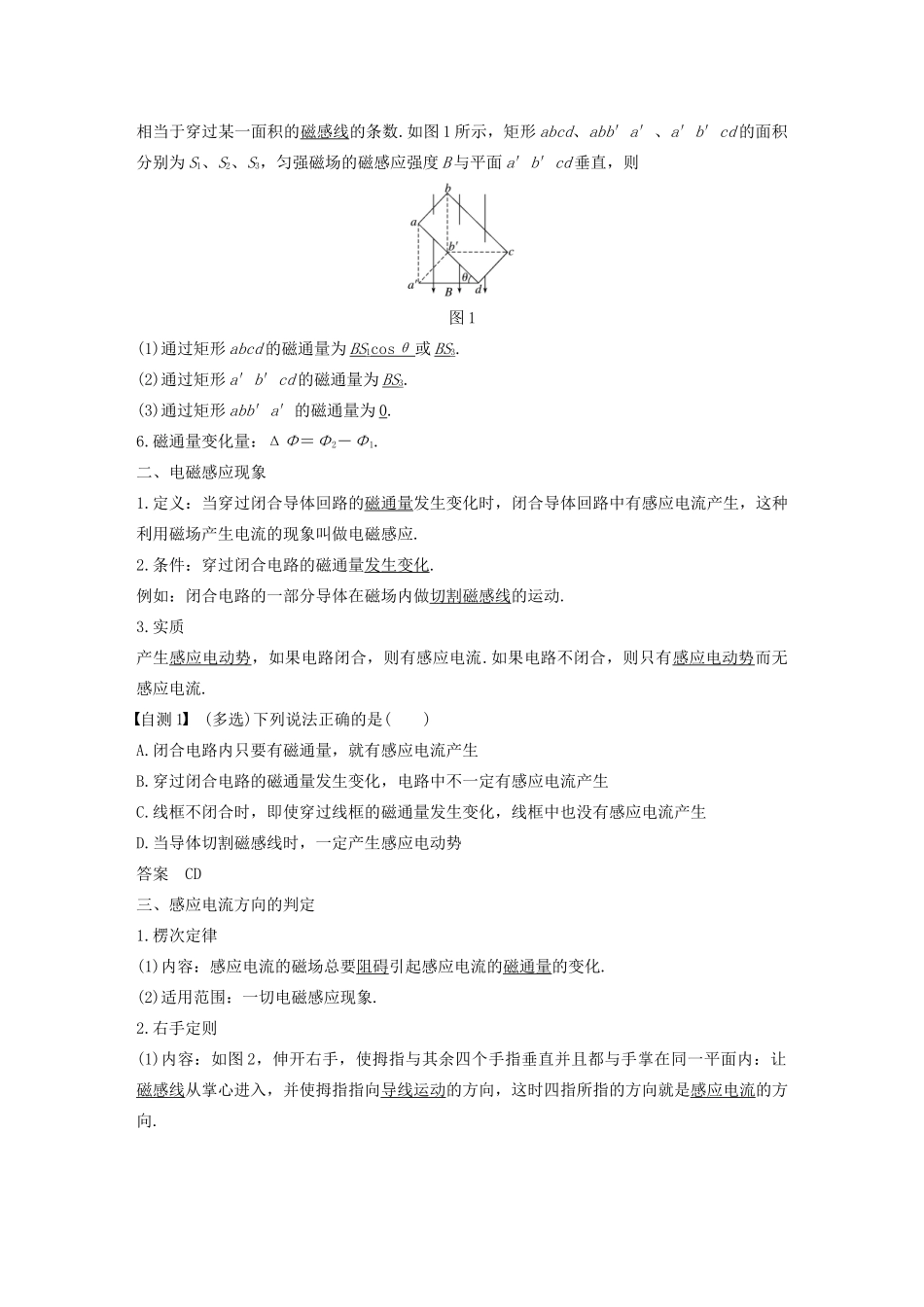

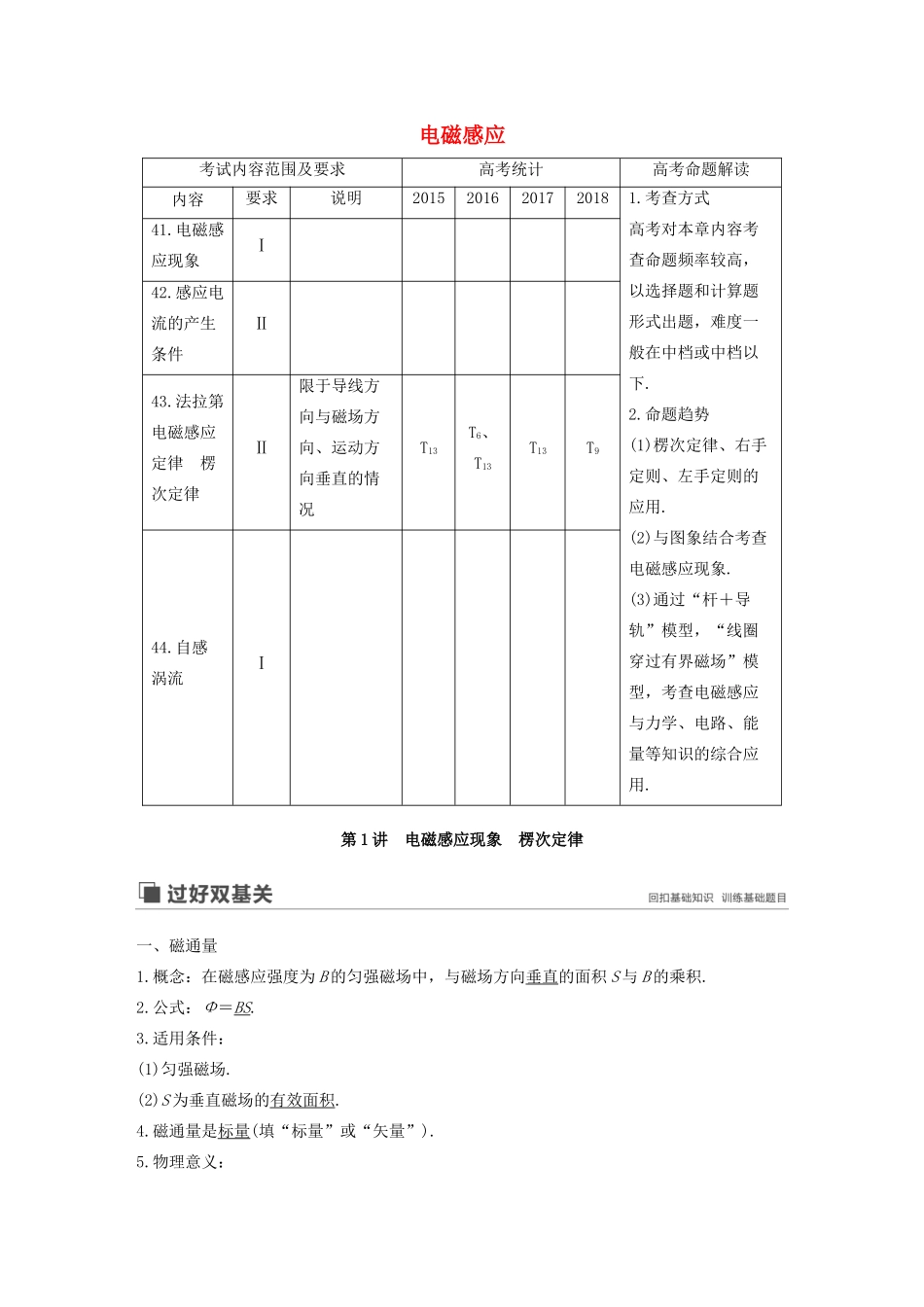

电磁感应考试内容范围及要求高考统计高考命题解读内容要求说明20152016201720181.考查方式高考对本章内容考查命题频率较高，以选择题和计算题形式出题，难度一般在中档或中档以下.2.命题趋势(1)楞次定律、右手定则、左手定则的应用.(2)与图象结合考查电磁感应现象.(3)通过“杆＋导轨”模型，“线圈穿过有界磁场”模型，考查电磁感应与力学、电路、能量等知识的综合应用.41.电磁感应现象Ⅰ42.感应电流的产生条件Ⅱ43.法拉第电磁感应定律楞次定律Ⅱ限于导线方向与磁场方向、运动方向垂直的情况T13T6、T13T13T944.自感涡流Ⅰ第1讲电磁感应现象楞次定律一、磁通量1.概念：在磁感应强度为B的匀强磁场中，与磁场方向垂直的面积S与B的乘积.2.公式：Φ＝BS.3.适用条件：(1)匀强磁场.(2)S为垂直磁场的有效面积.4.磁通量是标量(填“标量”或“矢量”).5.物理意义：相当于穿过某一面积的磁感线的条数.如图1所示，矩形abcd、abb′a′、a′b′cd的面积分别为S1、S2、S3，匀强磁场的磁感应强度B与平面a′b′cd垂直，则图1(1)通过矩形abcd的磁通量为BS1cosθ或BS3.(2)通过矩形a′b′cd的磁通量为BS3.(3)通过矩形abb′a′的磁通量为0.6.磁通量变化量：ΔΦ＝Φ2－Φ1.二、电磁感应现象1.定义：当穿过闭合导体回路的磁通量发生变化时，闭合导体回路中有感应电流产生，这种利用磁场产生电流的现象叫做电磁感应.2.条件：穿过闭合电路的磁通量发生变化.例如：闭合电路的一部分导体在磁场内做切割磁感线的运动.3.实质产生感应电动势，如果电路闭合，则有感应电流.如果电路不闭合，则只有感应电动势而无感应电流.自测1(多选)下列说法正确的是()A.闭合电路内只要有磁通量，就有感应电流产生B.穿过闭合电路的磁通量发生变化，电路中不一定有感应电流产生C.线框不闭合时，即使穿过线框的磁通量发生变化，线框中也没有感应电流产生D.当导体切割磁感线时，一定产生感应电动势答案CD三、感应电流方向的判定1.楞次定律(1)内容：感应电流的磁场总要阻碍引起感应电流的磁通量的变化.(2)适用范围：一切电磁感应现象.2.右手定则(1)内容：如图2，伸开右手，使拇指与其余四个手指垂直并且都与手掌在同一平面内：让磁感线从掌心进入，并使拇指指向导线运动的方向，这时四指所指的方向就是感应电流的方向.图2(2)适用情况：导线切割磁感线产生感应电流.自测2如图3所示，一圆形金属线圈放置在水平桌面上，匀强磁场垂直桌面向下，过线圈上A点作切线OO′，OO′与线圈在同一平面上.在线圈以OO′为轴翻转180°的过程中，线圈中电流方向()图3A.始终为A→B→C→AB.始终为A→C→B→AC.先为A→C→B→A，再为A→B→C→AD.先为A→B→C→A，再为A→C→B→A答案A解析在线圈以OO′为轴翻转90°的过程中，穿过线圈正面向里的磁通量逐渐减小，则感应电流产生的磁场垂直桌面向下，由右手螺旋定则可知感应电流方向为A→B→C→A；线圈以OO′为轴由90°翻转到180°的过程中，穿过线圈反面向里的磁通量逐渐增加，则感应电流产生的磁场垂直桌面向上，由右手螺旋定则可知感应电流方向仍然为A→B→C→A，A正确.命题点一对磁通量的理解例1(2017·江苏单科·1)如图4所示，两个单匝线圈a、b的半径分别为r和2r.圆形匀强磁场B的边缘恰好与a线圈重合，则穿过a、b两线圈的磁通量之比为()图4A.1∶1B.1∶2C.1∶4D.4∶1答案A变式1如图5所示，正方形线圈abcd位于纸面内，边长为L，匝数为N，过ab中点和cd中点的连线OO′恰好位于垂直纸面向里的匀强磁场的右边界上，磁感应强度为B，此时穿过线圈的磁通量为Φ，若线圈绕OO′轴逆时针(从下向上看)转过60°的过程中，磁通量的变化量为ΔΦ，则Φ和ΔΦ的大小是()图5A.，B.，C.BL2，D.NBL2，答案A命题点二电磁感应现象的理解和判断常见的产生感应电流的三种情况例2现将电池组、滑动变阻器、带铁芯的线圈A、线圈B、电流计及开关按如图6所示连接.下列说法中正确的是()图6A.开关闭合后，线圈A插入或拔出都会引起电流计指针偏转B.线圈A插入线圈B中后，开关闭合和断开的瞬间，电流计指针均不会偏转C.开关闭合后，滑动变阻器的滑片P匀速滑动，会使电流计指针静止在中央零刻度D.开关闭合后，只有滑动变阻器的滑片P加速滑动，...
