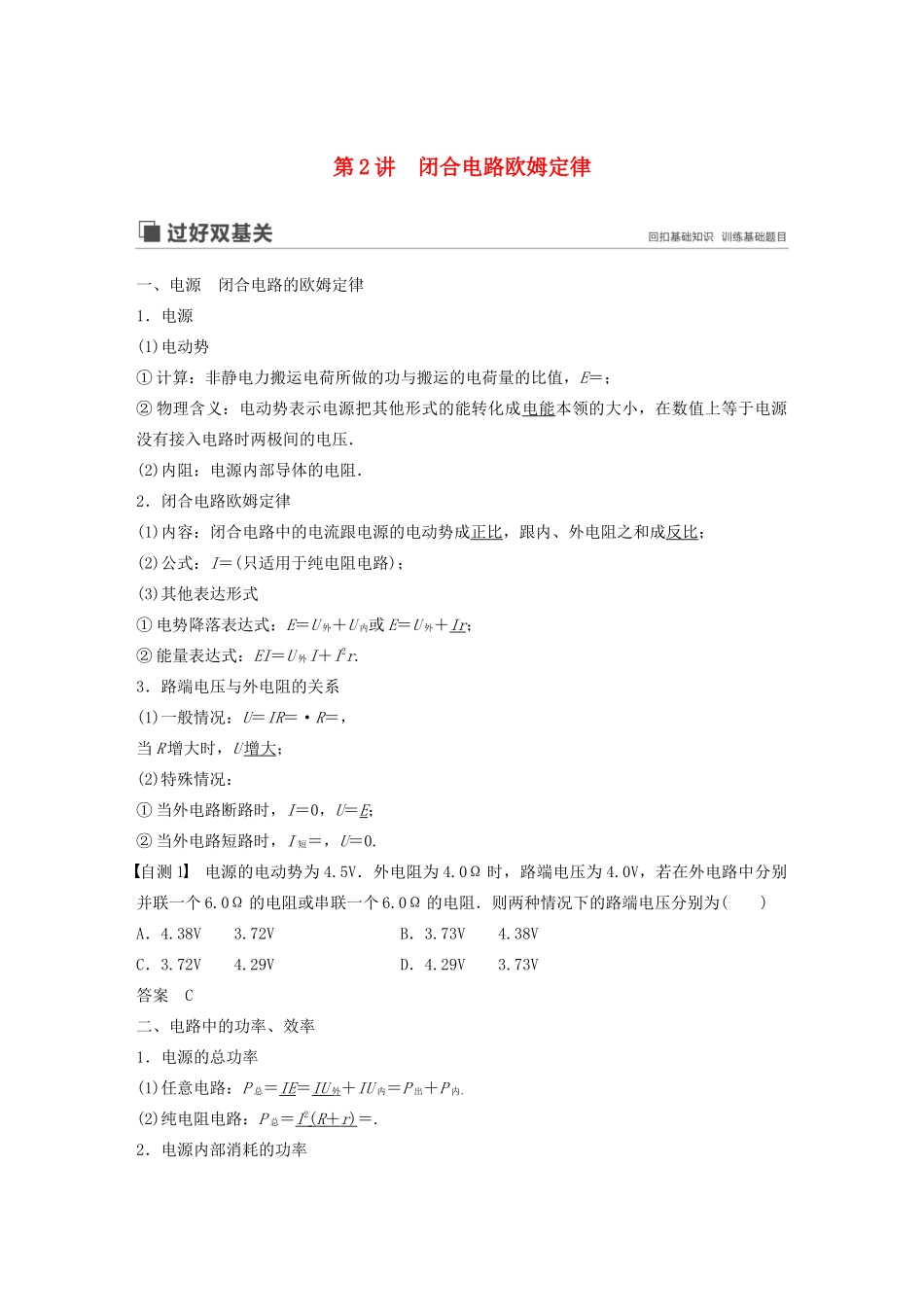

第2讲闭合电路欧姆定律一、电源闭合电路的欧姆定律1．电源(1)电动势①计算：非静电力搬运电荷所做的功与搬运的电荷量的比值，E＝；②物理含义：电动势表示电源把其他形式的能转化成电能本领的大小，在数值上等于电源没有接入电路时两极间的电压．(2)内阻：电源内部导体的电阻．2．闭合电路欧姆定律(1)内容：闭合电路中的电流跟电源的电动势成正比，跟内、外电阻之和成反比；(2)公式：I＝(只适用于纯电阻电路)；(3)其他表达形式①电势降落表达式：E＝U外＋U内或E＝U外＋Ir；②能量表达式：EI＝U外I＋I2r.3．路端电压与外电阻的关系(1)一般情况：U＝IR＝·R＝，当R增大时，U增大；(2)特殊情况：①当外电路断路时，I＝0，U＝E；②当外电路短路时，I短＝，U＝0.自测1电源的电动势为4.5V．外电阻为4.0Ω时，路端电压为4.0V，若在外电路中分别并联一个6.0Ω的电阻或串联一个6.0Ω的电阻．则两种情况下的路端电压分别为()A．4.38V3.72VB．3.73V4.38VC．3.72V4.29VD．4.29V3.73V答案C二、电路中的功率、效率1．电源的总功率(1)任意电路：P总＝IE＝IU外＋IU内＝P出＋P内．(2)纯电阻电路：P总＝I2(R＋r)＝.2．电源内部消耗的功率P内＝I2r＝IU内＝P总－P出．3．电源的输出功率(1)任意电路：P出＝IU＝IE－I2r＝P总－P内．(2)纯电阻电路：P出＝I2R＝＝.(3)纯电阻电路中输出功率随R的变化关系①当R＝r时，电源的输出功率最大为P出m＝.②当R>r时，随着R的增大输出功率越来越小．③当R
