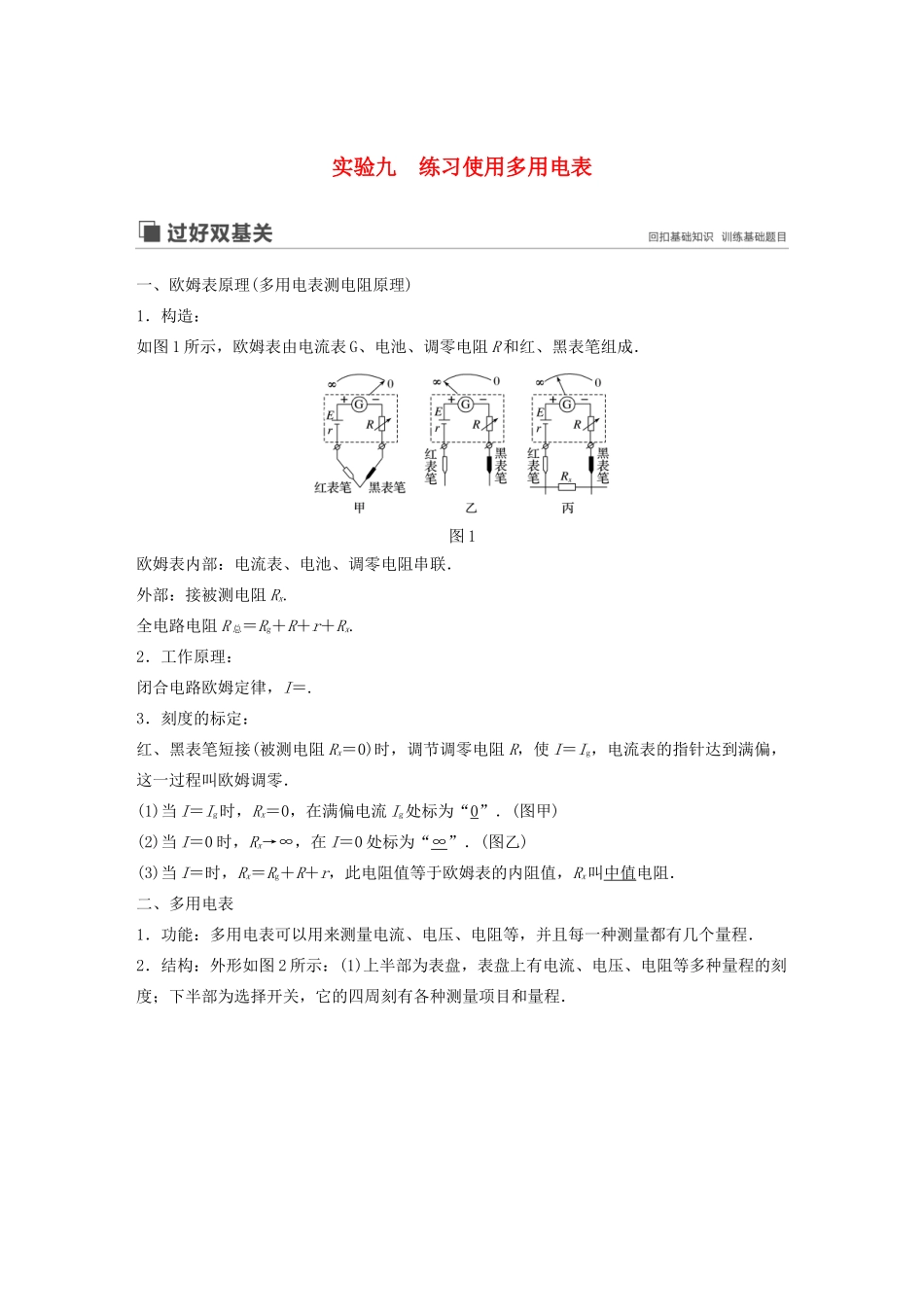

实验九练习使用多用电表一、欧姆表原理(多用电表测电阻原理)1．构造：如图1所示，欧姆表由电流表G、电池、调零电阻R和红、黑表笔组成．图1欧姆表内部：电流表、电池、调零电阻串联．外部：接被测电阻Rx
全电路电阻R总＝Rg＋R＋r＋Rx
2．工作原理：闭合电路欧姆定律，I＝

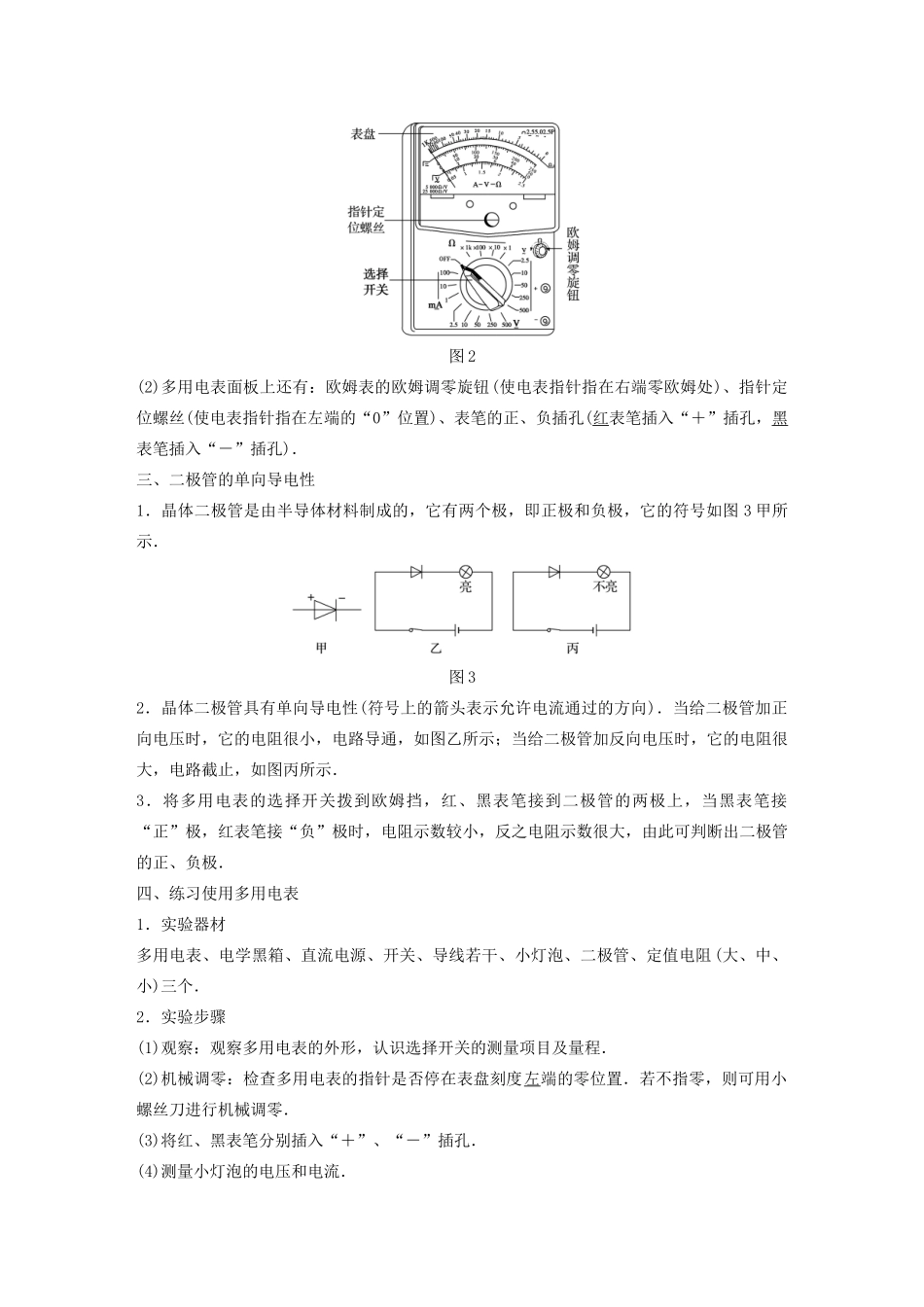

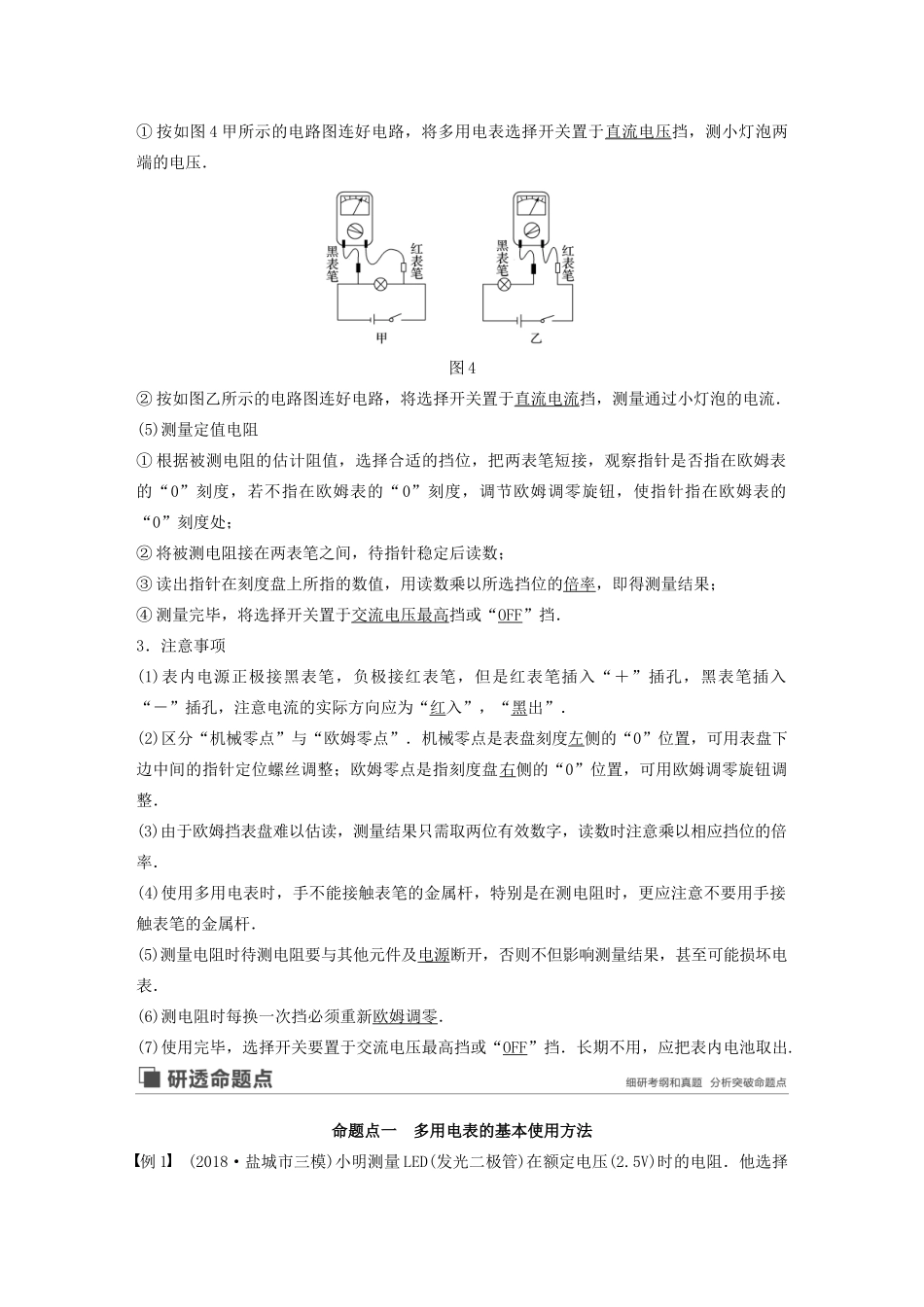

3．刻度的标定：红、黑表笔短接(被测电阻Rx＝0)时，调节调零电阻R，使I＝Ig，电流表的指针达到满偏，这一过程叫欧姆调零．(1)当I＝Ig时，Rx＝0，在满偏电流Ig处标为“0”．(图甲)(2)当I＝0时，Rx→∞，在I＝0处标为“∞”．(图乙)(3)当I＝时，Rx＝Rg＋R＋r，此电阻值等于欧姆表的内阻值，Rx叫中值电阻．二、多用电表1．功能：多用电表可以用来测量电流、电压、电阻等，并且每一种测量都有几个量程．2．结构：外形如图2所示：(1)上半部为表盘，表盘上有电流、电压、电阻等多种量程的刻度；下半部为选择开关，它的四周刻有各种测量项目和量程．图2(2)多用电表面板上还有：欧姆表的欧姆调零旋钮(使电表指针指在右端零欧姆处)、指针定位螺丝(使电表指针指在左端的“0”位置)、表笔的正、负插孔(红表笔插入“＋”插孔，黑表笔插入“－”插孔)．三、二极管的单向导电性1．晶体二极管是由半导体材料制成的，它有两个极，即正极和负极，它的符号如图3甲所示．图32．晶体二极管具有单向导电性(符号上的箭头表示允许电流通过的方向)．当给二极管加正向电压时，它的电阻很小，电路导通，如图乙所示；当给二极管加反向电压时，它的电阻很大，电路截止，如图丙所示．3．将多用电表的选择开关拨到欧姆挡，红、黑表笔接到二极管的两极上，当黑表笔接“正”极，红表笔接“负”极时，电阻示数较小，反之电阻示数很大，由此可判断出二极管的正、负极．四、练习使用多用电表1．实验器材多用电表、电学黑箱、直流电源、开关、导线若干、小灯泡、二极管、定值电阻(大、中、
