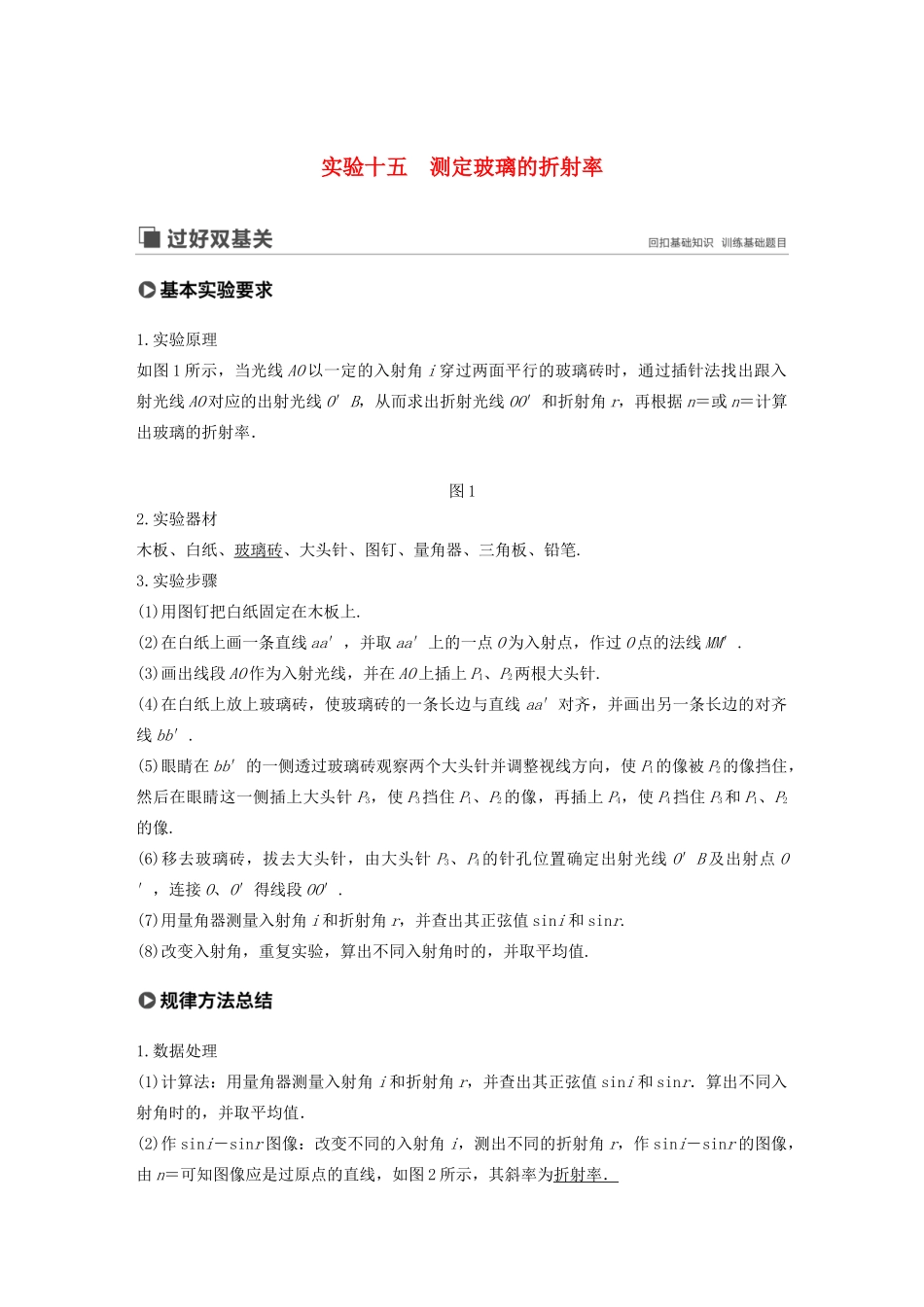

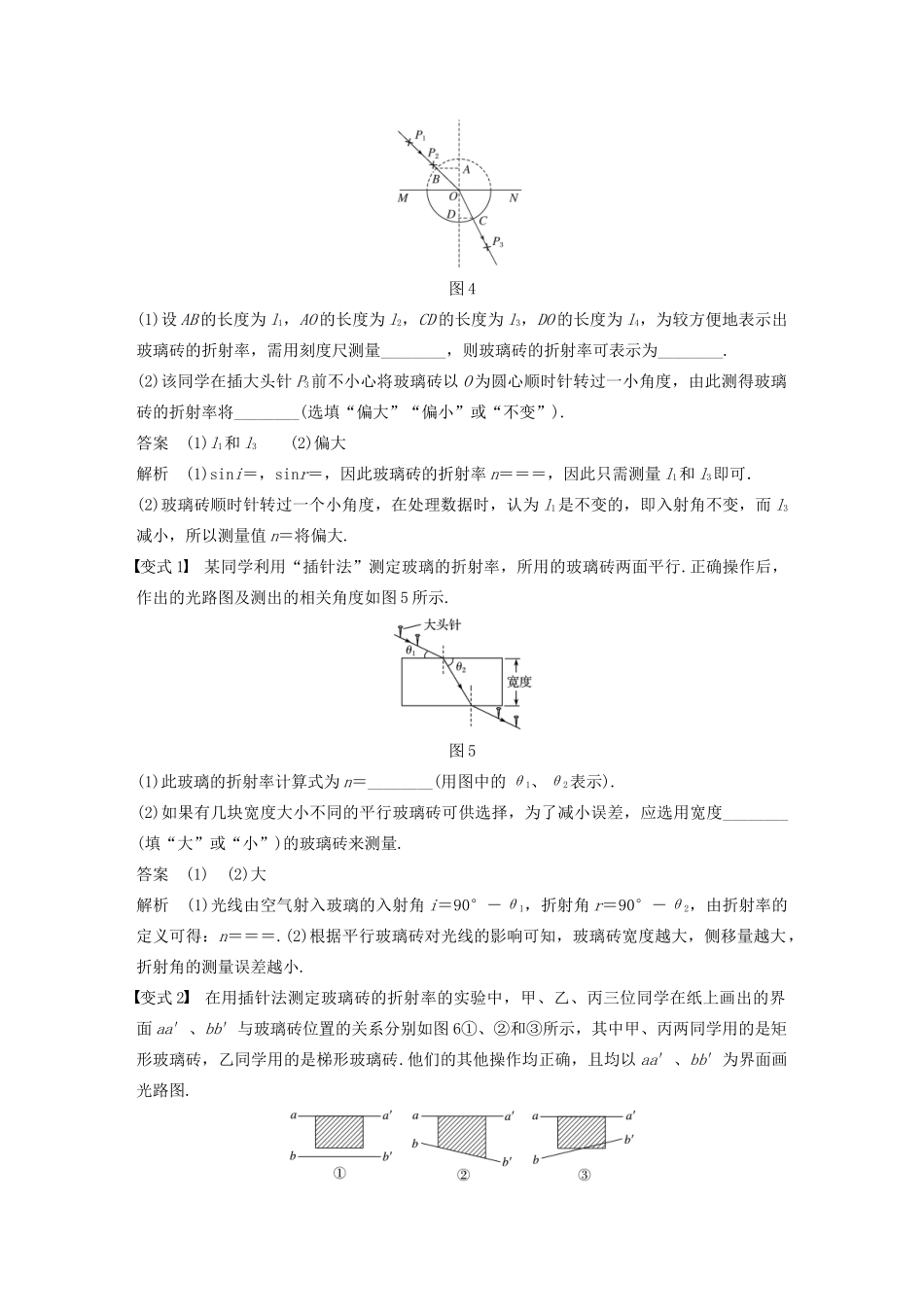

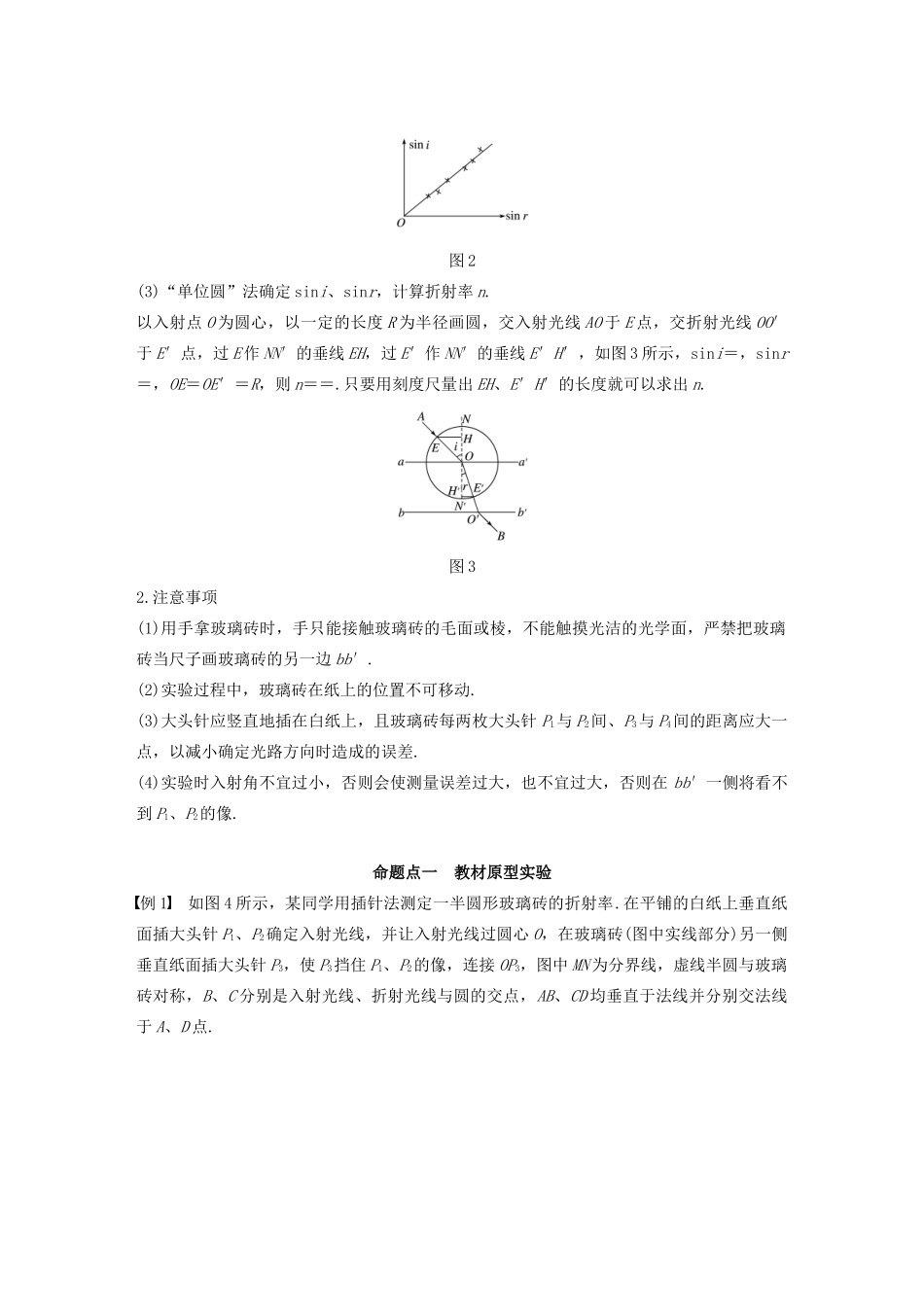

实验十五测定玻璃的折射率1.实验原理如图1所示，当光线AO以一定的入射角i穿过两面平行的玻璃砖时，通过插针法找出跟入射光线AO对应的出射光线O′B，从而求出折射光线OO′和折射角r，再根据n＝或n＝计算出玻璃的折射率．图12.实验器材木板、白纸、玻璃砖、大头针、图钉、量角器、三角板、铅笔.3.实验步骤(1)用图钉把白纸固定在木板上.(2)在白纸上画一条直线aa′，并取aa′上的一点O为入射点，作过O点的法线MM′.(3)画出线段AO作为入射光线，并在AO上插上P1、P2两根大头针.(4)在白纸上放上玻璃砖，使玻璃砖的一条长边与直线aa′对齐，并画出另一条长边的对齐线bb′.(5)眼睛在bb′的一侧透过玻璃砖观察两个大头针并调整视线方向，使P1的像被P2的像挡住，然后在眼睛这一侧插上大头针P3，使P3挡住P1、P2的像，再插上P4，使P4挡住P3和P1、P2的像.(6)移去玻璃砖，拔去大头针，由大头针P3、P4的针孔位置确定出射光线O′B及出射点O′，连接O、O′得线段OO′.(7)用量角器测量入射角i和折射角r，并查出其正弦值sini和sinr.(8)改变入射角，重复实验，算出不同入射角时的，并取平均值.1.数据处理(1)计算法：用量角器测量入射角i和折射角r，并查出其正弦值sini和sinr．算出不同入射角时的，并取平均值．(2)作sini－sinr图像：改变不同的入射角i，测出不同的折射角r，作sini－sinr的图像，由n＝可知图像应是过原点的直线，如图2所示，其斜率为折射率．图2(3)“单位圆”法确定sini、sinr，计算折射率n.以入射点O为圆心，以一定的长度R为半径画圆，交入射光线AO于E点，交折射光线OO′于E′点，过E作NN′的垂线EH，过E′作NN′的垂线E′H′，如图3所示，sini＝，sinr＝，OE＝OE′＝R，则n＝＝.只要用刻度尺量出EH、E′H′的长度就可以求出n.图32.注意事项(1)用手拿玻璃砖时，手只能接触玻璃砖的毛面或棱，不能触摸光洁的光学面，严禁把玻璃砖当尺子画玻璃砖的另一边bb′.(2)实验过程中，玻璃砖在纸上的位置不可移动.(3)大头针应竖直地插在白纸上，且玻璃砖每两枚大头针P1与P2间、P3与P4间的距离应大一点，以减小确定光路方向时造成的误差.(4)实验时入射角不宜过小，否则会使测量误差过大，也不宜过大，否则在bb′一侧将看不到P1、P2的像.命题点一教材原型实验例1如图4所示，某同学用插针法测定一半圆形玻璃砖的折射率.在平铺的白纸上垂直纸面插大头针P1、P2确定入射光线，并让入射光线过圆心O，在玻璃砖(图中实线部分)另一侧垂直纸面插大头针P3，使P3挡住P1、P2的像，连接OP3，图中MN为分界线，虚线半圆与玻璃砖对称，B、C分别是入射光线、折射光线与圆的交点，AB、CD均垂直于法线并分别交法线于A、D点.图4(1)设AB的长度为l1，AO的长度为l2，CD的长度为l3，DO的长度为l4，为较方便地表示出玻璃砖的折射率，需用刻度尺测量________，则玻璃砖的折射率可表示为________.(2)该同学在插大头针P3前不小心将玻璃砖以O为圆心顺时针转过一小角度，由此测得玻璃砖的折射率将________(选填“偏大”“偏小”或“不变”).答案(1)l1和l3(2)偏大解析(1)sini＝，sinr＝，因此玻璃砖的折射率n＝＝＝，因此只需测量l1和l3即可．(2)玻璃砖顺时针转过一个小角度，在处理数据时，认为l1是不变的，即入射角不变，而l3减小，所以测量值n＝将偏大.变式1某同学利用“插针法”测定玻璃的折射率，所用的玻璃砖两面平行.正确操作后，作出的光路图及测出的相关角度如图5所示.图5(1)此玻璃的折射率计算式为n＝________(用图中的θ1、θ2表示).(2)如果有几块宽度大小不同的平行玻璃砖可供选择，为了减小误差，应选用宽度________(填“大”或“小”)的玻璃砖来测量.答案(1)(2)大解析(1)光线由空气射入玻璃的入射角i＝90°－θ1，折射角r＝90°－θ2，由折射率的定义可得：n＝＝＝.(2)根据平行玻璃砖对光线的影响可知，玻璃砖宽度越大，侧移量越大，折射角的测量误差越小.变式2在用插针法测定玻璃砖的折射率的实验中，甲、乙、丙三位同学在纸上画出的界面aa′、bb′与玻璃砖位置的关系分别如图6①、②和③所示，其中甲、丙两同学用的是矩形玻璃砖，乙同学用的是梯形玻璃砖.他们的其他操作均正确，且均以aa′、bb′为界面画光路图.图6(1...
