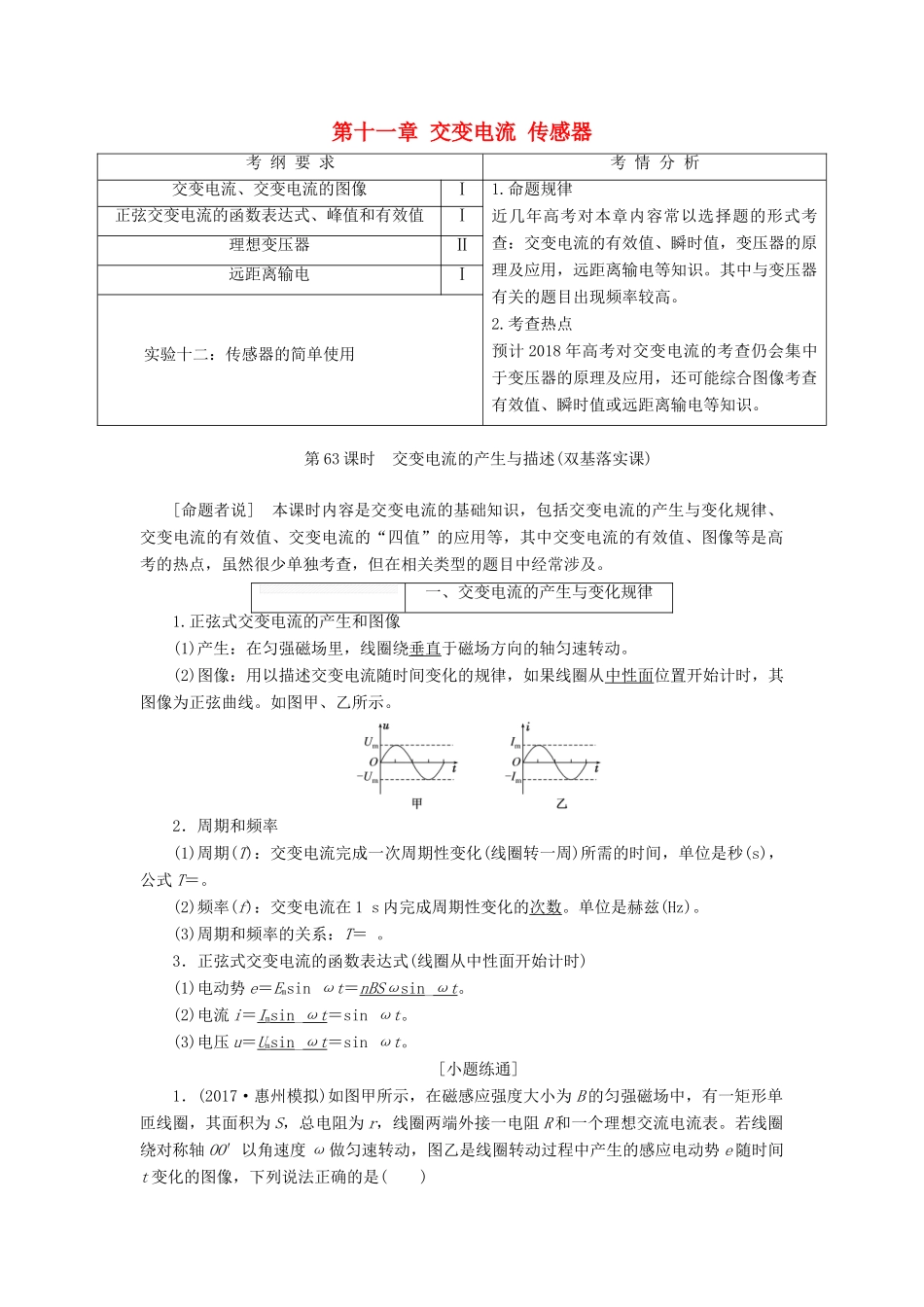

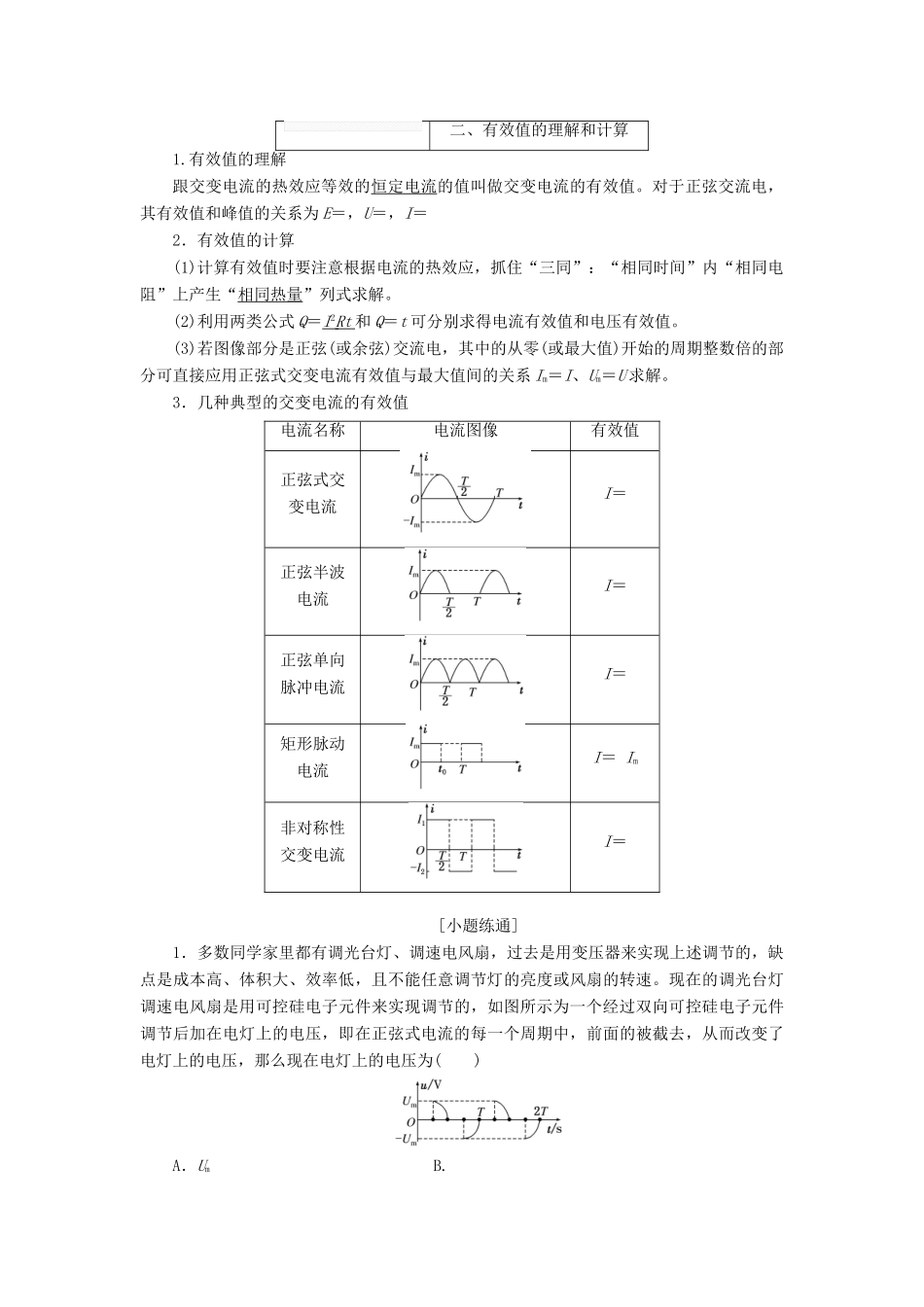

第十一章交变电流传感器考纲要求考情分析交变电流、交变电流的图像Ⅰ1.命题规律近几年高考对本章内容常以选择题的形式考查：交变电流的有效值、瞬时值，变压器的原理及应用，远距离输电等知识。其中与变压器有关的题目出现频率较高。2.考查热点预计2018年高考对交变电流的考查仍会集中于变压器的原理及应用，还可能综合图像考查有效值、瞬时值或远距离输电等知识。正弦交变电流的函数表达式、峰值和有效值Ⅰ理想变压器Ⅱ远距离输电Ⅰ实验十二：传感器的简单使用第63课时交变电流的产生与描述(双基落实课)[命题者说]本课时内容是交变电流的基础知识，包括交变电流的产生与变化规律、交变电流的有效值、交变电流的“四值”的应用等，其中交变电流的有效值、图像等是高考的热点，虽然很少单独考查，但在相关类型的题目中经常涉及。一、交变电流的产生与变化规律1.正弦式交变电流的产生和图像(1)产生：在匀强磁场里，线圈绕垂直于磁场方向的轴匀速转动。(2)图像：用以描述交变电流随时间变化的规律，如果线圈从中性面位置开始计时，其图像为正弦曲线。如图甲、乙所示。2．周期和频率(1)周期(T)：交变电流完成一次周期性变化(线圈转一周)所需的时间，单位是秒(s)，公式T＝。(2)频率(f)：交变电流在1s内完成周期性变化的次数。单位是赫兹(Hz)。(3)周期和频率的关系：T＝。3．正弦式交变电流的函数表达式(线圈从中性面开始计时)(1)电动势e＝Emsinωt＝nBSωsin_ωt。(2)电流i＝Imsin_ωt＝sinωt。(3)电压u＝Umsin_ωt＝sinωt。[小题练通]1．(2017·惠州模拟)如图甲所示，在磁感应强度大小为B的匀强磁场中，有一矩形单匝线圈，其面积为S，总电阻为r，线圈两端外接一电阻R和一个理想交流电流表。若线圈绕对称轴OO′以角速度ω做匀速转动，图乙是线圈转动过程中产生的感应电动势e随时间t变化的图像，下列说法正确的是()A．在t1～t3时间内，穿过线圈平面的磁通量的变化量为BSB．在t3～t4时间内，通过电阻R的电荷量为C．在t3时刻穿过线圈平面的磁通量的变化率为2BSωD．在t3时刻电流表的示数为解析：选D由题图可知，在t1和t3时刻穿过线圈平面的磁通量大小为BS，方向相反，则在t1～t3时间内穿过线圈平面的磁通量的变化量为2BS，A错误；在t3～t4时间内，磁通量的变化量为BS，则平均电动势＝，因此通过电阻R的电荷量为q＝·Δt＝Δt＝，故B错误；在t3时刻电动势E＝BSω，则由法拉第电磁感应定律，E＝可知，则穿过线圈的磁通量变化率为BSω，故C错误；在t3时刻电流表的示数为交变电流的有效值，则有I＝＝，故D正确。2．处在匀强磁场中的矩形线圈abcd，以恒定的角速度绕ab边转动，磁场方向平行于纸面并与ab边垂直。在t＝0时刻，线圈平面与纸面重合，如图所示，线圈的cd边离开纸面向外运动。若规定沿a→b→c→d→a方向的感应电流为正，则能反映线圈中感应电流i随时间t变化的图像是()解析：选C线圈在磁场中从题图位置开始匀速转动时可以产生按余弦规律变化的交流电。对于题图起始时刻，线圈的cd边离开纸面向外运动，速度方向和磁场方向垂直，产生的电动势的瞬时值最大；用右手定则判断出电流方向为逆时针方向，与规定的正方向相同，所以C对。解决交变电流图像问题的三点注意(1)只有当线圈从中性面位置开始计时，电流的瞬时值表达式才是正弦形式，其变化规律与线圈的形状及转动轴处于线圈平面内的位置无关。(2)注意峰值公式Em＝nBSω中的S为有效面积。(3)在解决有关交变电流的图像问题时，应先把交变电流的图像与线圈的转动位置对应起来，再根据特殊位置求特征解。二、有效值的理解和计算1.有效值的理解跟交变电流的热效应等效的恒定电流的值叫做交变电流的有效值。对于正弦交流电，其有效值和峰值的关系为E＝，U＝，I＝2．有效值的计算(1)计算有效值时要注意根据电流的热效应，抓住“三同”：“相同时间”内“相同电阻”上产生“相同热量”列式求解。(2)利用两类公式Q＝I2Rt和Q＝t可分别求得电流有效值和电压有效值。(3)若图像部分是正弦(或余弦)交流电，其中的从零(或最大值)开始的周期整数倍的部分可直接应用正弦式交变电流有效值与最大值间的关系Im＝I、Um＝U求解。3．几种典型的交变电流的有效值...
