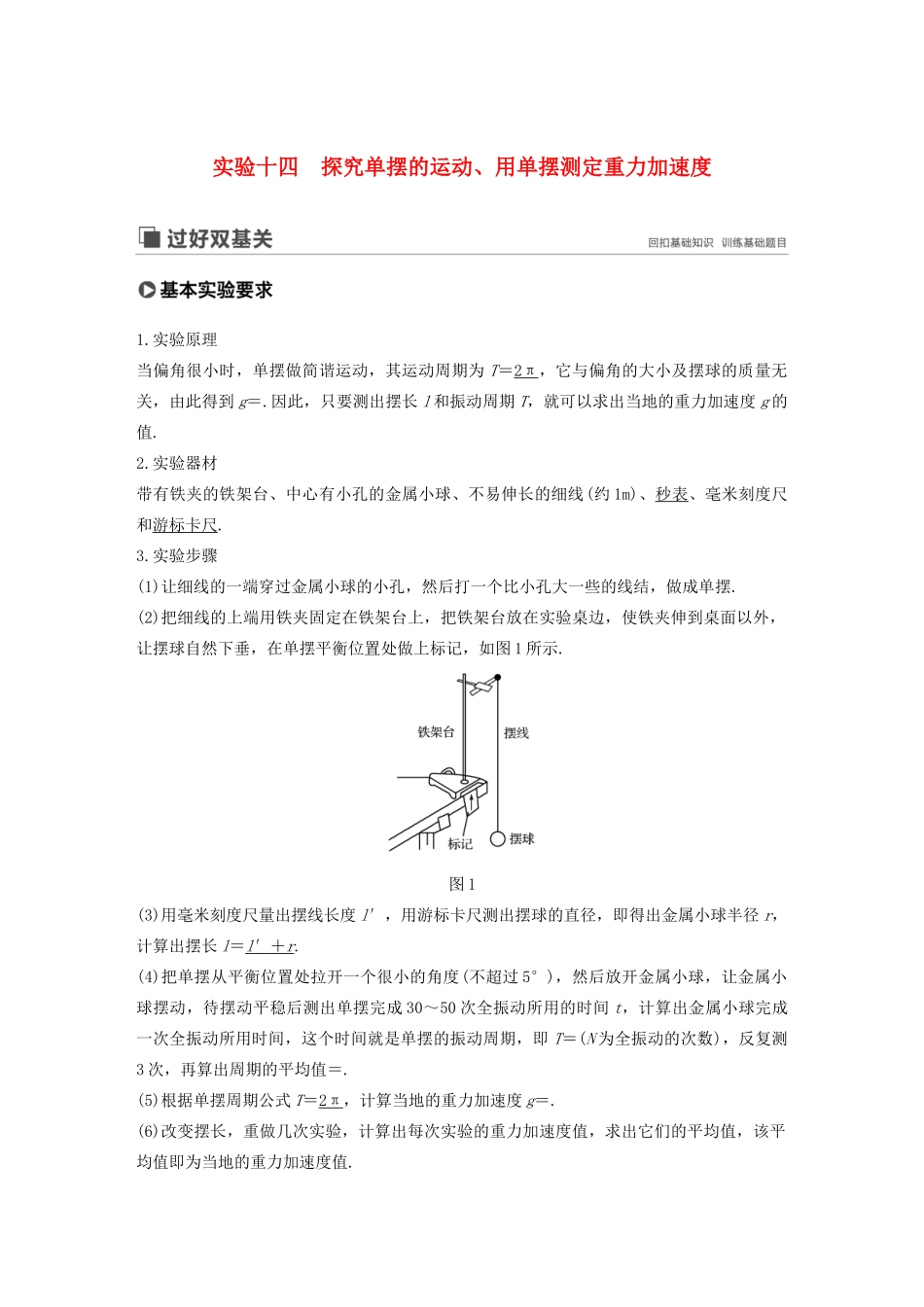

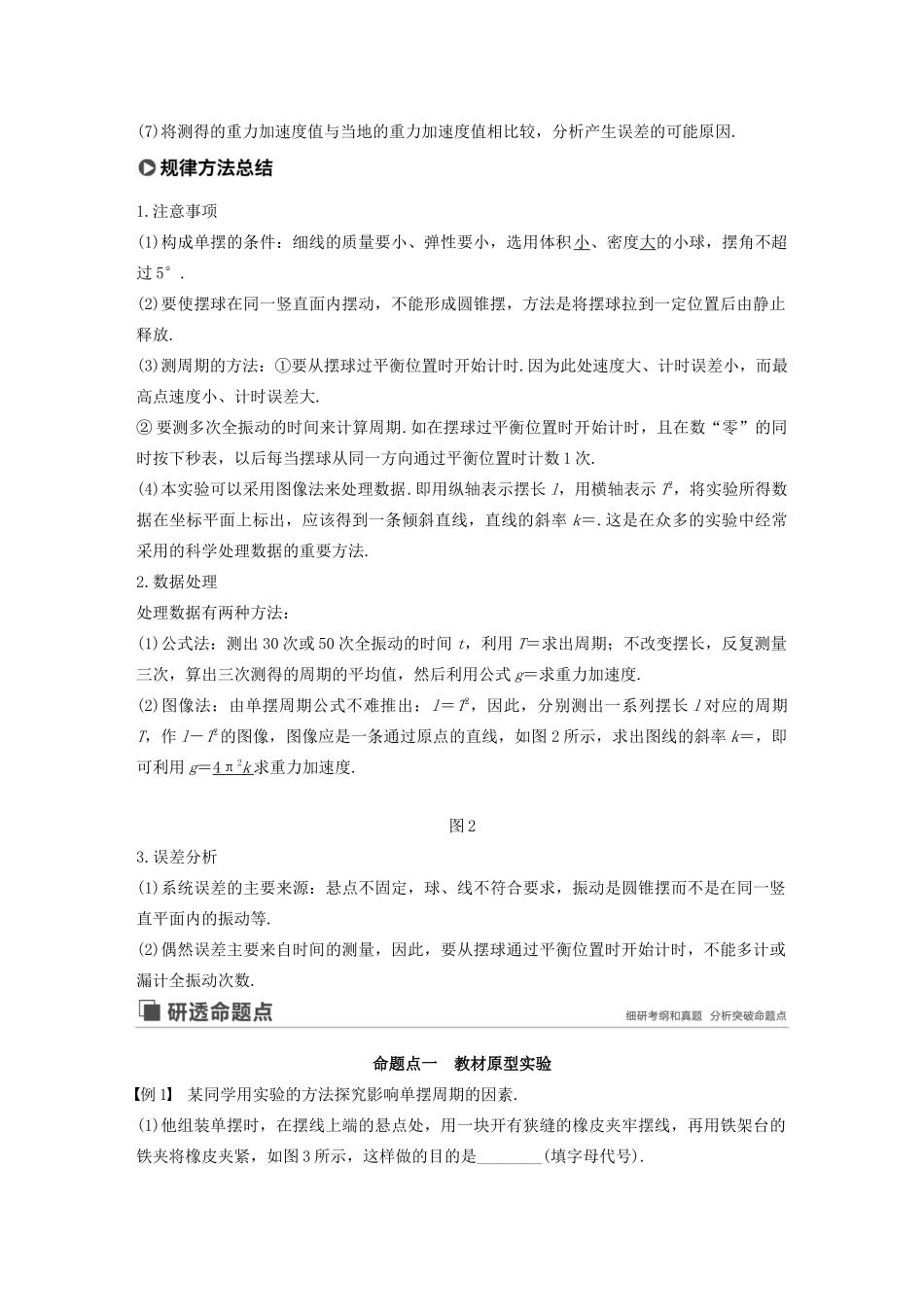

实验十四探究单摆的运动、用单摆测定重力加速度1.实验原理当偏角很小时，单摆做简谐运动，其运动周期为T＝2π，它与偏角的大小及摆球的质量无关，由此得到g＝.因此，只要测出摆长l和振动周期T，就可以求出当地的重力加速度g的值.2.实验器材带有铁夹的铁架台、中心有小孔的金属小球、不易伸长的细线(约1m)、秒表、毫米刻度尺和游标卡尺.3.实验步骤(1)让细线的一端穿过金属小球的小孔，然后打一个比小孔大一些的线结，做成单摆.(2)把细线的上端用铁夹固定在铁架台上，把铁架台放在实验桌边，使铁夹伸到桌面以外，让摆球自然下垂，在单摆平衡位置处做上标记，如图1所示.图1(3)用毫米刻度尺量出摆线长度l′，用游标卡尺测出摆球的直径，即得出金属小球半径r，计算出摆长l＝l′＋r.(4)把单摆从平衡位置处拉开一个很小的角度(不超过5°)，然后放开金属小球，让金属小球摆动，待摆动平稳后测出单摆完成30～50次全振动所用的时间t，计算出金属小球完成一次全振动所用时间，这个时间就是单摆的振动周期，即T＝(N为全振动的次数)，反复测3次，再算出周期的平均值＝.(5)根据单摆周期公式T＝2π，计算当地的重力加速度g＝.(6)改变摆长，重做几次实验，计算出每次实验的重力加速度值，求出它们的平均值，该平均值即为当地的重力加速度值.(7)将测得的重力加速度值与当地的重力加速度值相比较，分析产生误差的可能原因.1.注意事项(1)构成单摆的条件：细线的质量要小、弹性要小，选用体积小、密度大的小球，摆角不超过5°.(2)要使摆球在同一竖直面内摆动，不能形成圆锥摆，方法是将摆球拉到一定位置后由静止释放.(3)测周期的方法：①要从摆球过平衡位置时开始计时.因为此处速度大、计时误差小，而最高点速度小、计时误差大.②要测多次全振动的时间来计算周期.如在摆球过平衡位置时开始计时，且在数“零”的同时按下秒表，以后每当摆球从同一方向通过平衡位置时计数1次.(4)本实验可以采用图像法来处理数据.即用纵轴表示摆长l，用横轴表示T2，将实验所得数据在坐标平面上标出，应该得到一条倾斜直线，直线的斜率k＝.这是在众多的实验中经常采用的科学处理数据的重要方法.2.数据处理处理数据有两种方法：(1)公式法：测出30次或50次全振动的时间t，利用T＝求出周期；不改变摆长，反复测量三次，算出三次测得的周期的平均值，然后利用公式g＝求重力加速度.(2)图像法：由单摆周期公式不难推出：l＝T2，因此，分别测出一系列摆长l对应的周期T，作l－T2的图像，图像应是一条通过原点的直线，如图2所示，求出图线的斜率k＝，即可利用g＝4π2k求重力加速度.图23.误差分析(1)系统误差的主要来源：悬点不固定，球、线不符合要求，振动是圆锥摆而不是在同一竖直平面内的振动等.(2)偶然误差主要来自时间的测量，因此，要从摆球通过平衡位置时开始计时，不能多计或漏计全振动次数.命题点一教材原型实验例1某同学用实验的方法探究影响单摆周期的因素.(1)他组装单摆时，在摆线上端的悬点处，用一块开有狭缝的橡皮夹牢摆线，再用铁架台的铁夹将橡皮夹紧，如图3所示，这样做的目的是________(填字母代号).图3A.保证摆动过程中摆长不变B.可使周期测量更加准确C.需要改变摆长时便于调节D.保证摆球在同一竖直平面内摆动(2)他组装好单摆后在摆球自然悬垂的情况下，用毫米刻度尺从悬点量到摆球的最低端的长度L＝0.9990m，再用游标卡尺测量摆球直径，结果如图4所示，则该摆球的直径为________mm，单摆摆长为________m.图4(3)下列振动图像真实地描述了对摆长约为1m的单摆进行周期测量的四种操作过程.图中横坐标原点表示计时开始，A、B、C均为30次全振动的图像，已知sin5°＝0.087，sin15°＝0.26，这四种操作过程合乎实验要求且误差最小的是________(填字母代号).答案(1)AC(2)12.00.9930(3)A解析(1)橡皮的作用是使摆线摆动过程中悬点位置不变，从而保证摆长不变，同时又便于调节摆长，A、C正确；(2)根据游标卡尺读数规则可得摆球直径为d＝12mm＋0.1mm×0＝12.0mm，则单摆摆长为L0＝L－＝0.9930m(注意统一单位)；(3)单摆摆角不超过5°，且计时位置应从最低点(即速度最大位置)开始，故A项的操作符合要求.变式1某同学用单摆测当地...
