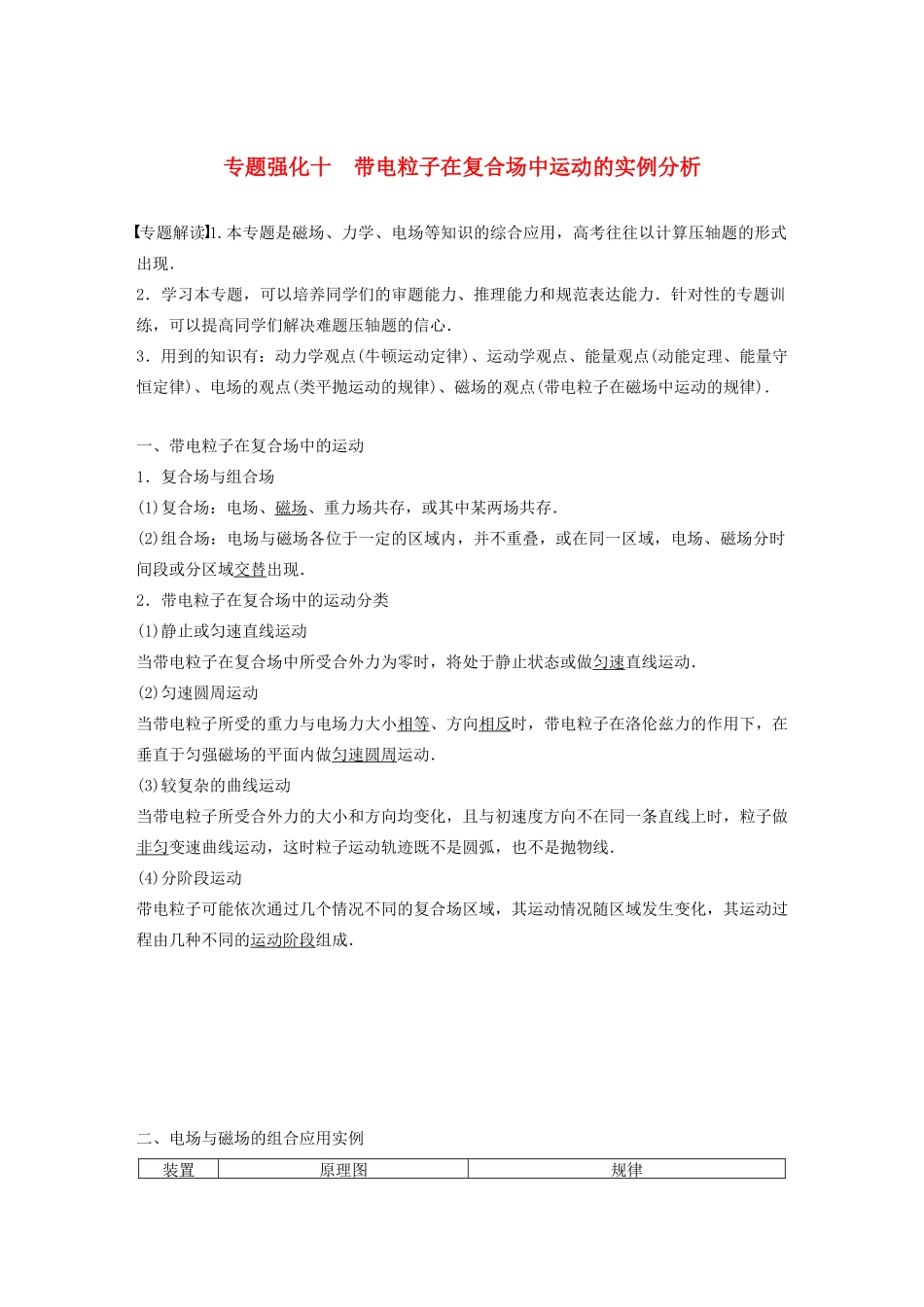

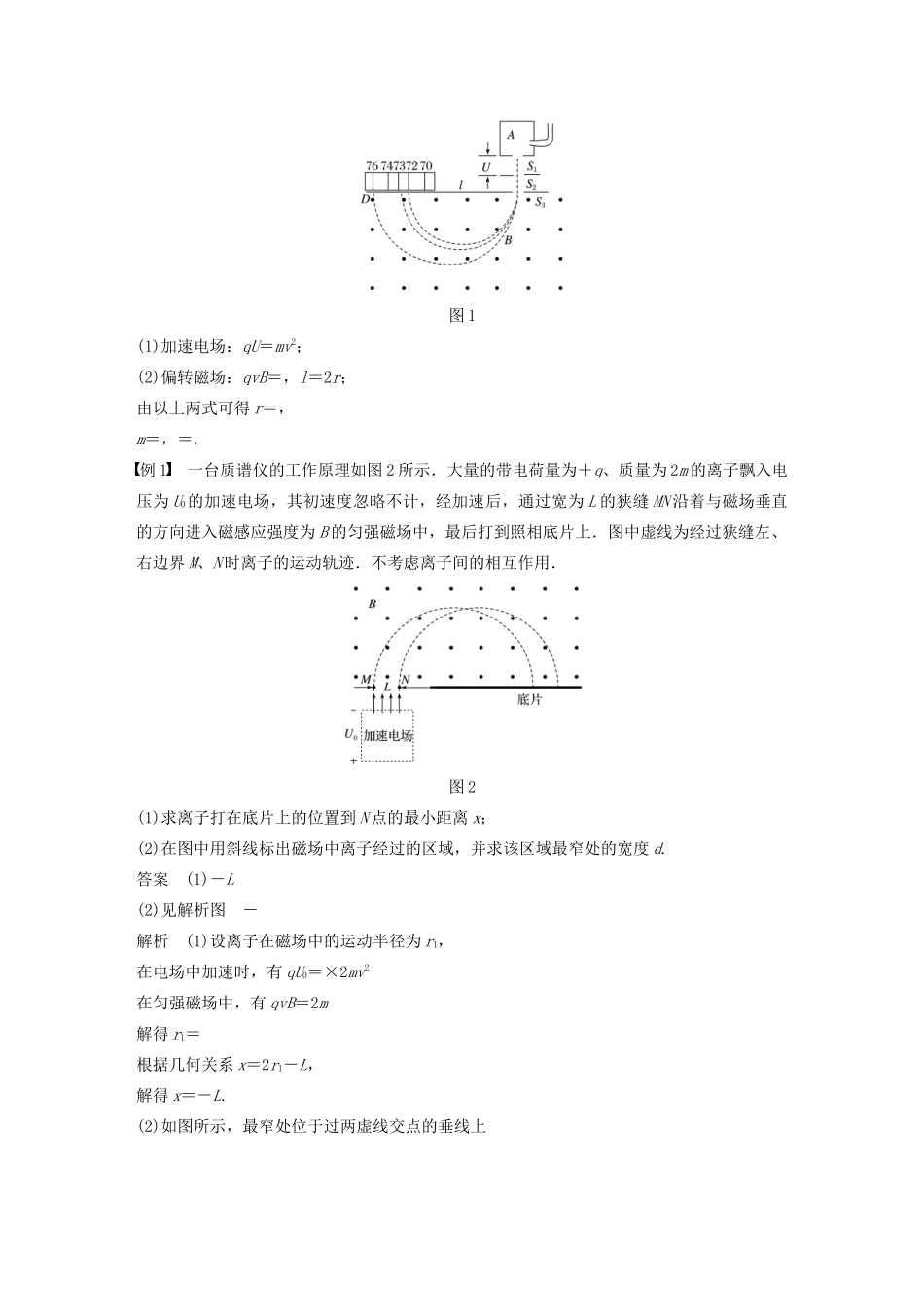

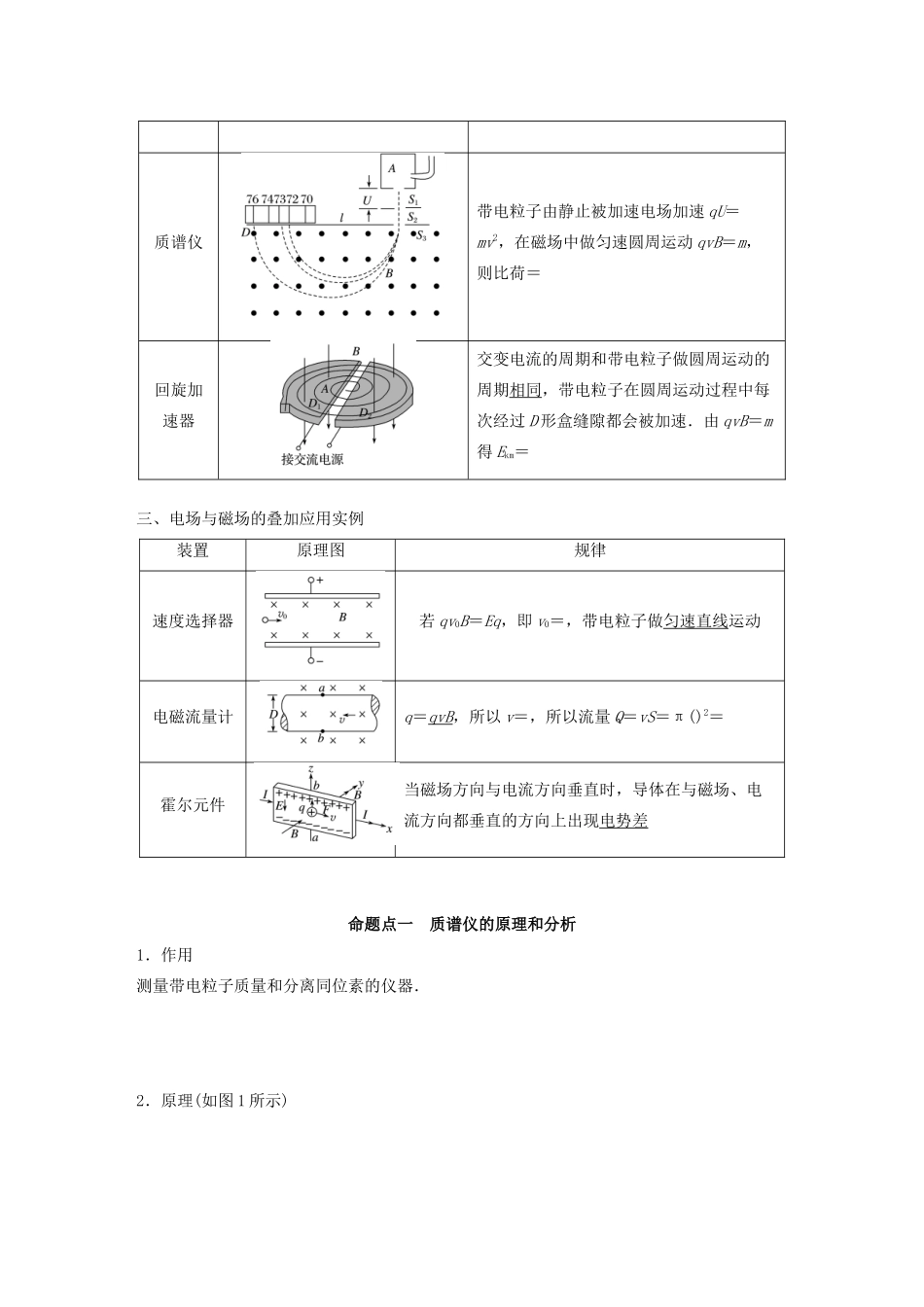

专题强化十带电粒子在复合场中运动的实例分析专题解读1.本专题是磁场、力学、电场等知识的综合应用，高考往往以计算压轴题的形式出现．2．学习本专题，可以培养同学们的审题能力、推理能力和规范表达能力．针对性的专题训练，可以提高同学们解决难题压轴题的信心．3．用到的知识有：动力学观点(牛顿运动定律)、运动学观点、能量观点(动能定理、能量守恒定律)、电场的观点(类平抛运动的规律)、磁场的观点(带电粒子在磁场中运动的规律)．一、带电粒子在复合场中的运动1．复合场与组合场(1)复合场：电场、磁场、重力场共存，或其中某两场共存．(2)组合场：电场与磁场各位于一定的区域内，并不重叠，或在同一区域，电场、磁场分时间段或分区域交替出现．2．带电粒子在复合场中的运动分类(1)静止或匀速直线运动当带电粒子在复合场中所受合外力为零时，将处于静止状态或做匀速直线运动．(2)匀速圆周运动当带电粒子所受的重力与电场力大小相等、方向相反时，带电粒子在洛伦兹力的作用下，在垂直于匀强磁场的平面内做匀速圆周运动．(3)较复杂的曲线运动当带电粒子所受合外力的大小和方向均变化，且与初速度方向不在同一条直线上时，粒子做非匀变速曲线运动，这时粒子运动轨迹既不是圆弧，也不是抛物线．(4)分阶段运动带电粒子可能依次通过几个情况不同的复合场区域，其运动情况随区域发生变化，其运动过程由几种不同的运动阶段组成．二、电场与磁场的组合应用实例装置原理图规律质谱仪带电粒子由静止被加速电场加速qU＝mv2，在磁场中做匀速圆周运动qvB＝m，则比荷＝回旋加速器交变电流的周期和带电粒子做圆周运动的周期相同，带电粒子在圆周运动过程中每次经过D形盒缝隙都会被加速．由qvB＝m得Ekm＝三、电场与磁场的叠加应用实例装置原理图规律速度选择器若qv0B＝Eq，即v0＝，带电粒子做匀速直线运动电磁流量计q＝qvB，所以v＝，所以流量Q＝vS＝π()2＝霍尔元件当磁场方向与电流方向垂直时，导体在与磁场、电流方向都垂直的方向上出现电势差命题点一质谱仪的原理和分析1．作用测量带电粒子质量和分离同位素的仪器．2．原理(如图1所示)图1(1)加速电场：qU＝mv2；(2)偏转磁场：qvB＝，l＝2r；由以上两式可得r＝，m＝，＝.例1一台质谱仪的工作原理如图2所示．大量的带电荷量为＋q、质量为2m的离子飘入电压为U0的加速电场，其初速度忽略不计，经加速后，通过宽为L的狭缝MN沿着与磁场垂直的方向进入磁感应强度为B的匀强磁场中，最后打到照相底片上．图中虚线为经过狭缝左、右边界M、N时离子的运动轨迹．不考虑离子间的相互作用．图2(1)求离子打在底片上的位置到N点的最小距离x；(2)在图中用斜线标出磁场中离子经过的区域，并求该区域最窄处的宽度d.答案(1)－L(2)见解析图－解析(1)设离子在磁场中的运动半径为r1，在电场中加速时，有qU0＝×2mv2在匀强磁场中，有qvB＝2m解得r1＝根据几何关系x＝2r1－L，解得x＝－L.(2)如图所示，最窄处位于过两虚线交点的垂线上d＝r1－解得d＝－变式1(2016·全国卷Ⅰ·15)现代质谱仪可用来分析比质子重很多倍的离子，其示意图如图3所示，其中加速电压恒定．质子在入口处从静止开始被加速电场加速，经匀强磁场偏转后从出口离开磁场．若某种一价正离子在入口处从静止开始被同一加速电场加速，为使它经匀强磁场偏转后仍从同一出口离开磁场，需将磁感应强度增加到原来的12倍．此离子和质子的质量比约为()图3A．11B．12C．121D．144答案D解析由qU＝mv2得带电粒子进入磁场的速度为v＝，结合带电粒子在磁场中运动的轨迹半径R＝，联立得到R＝，由题意可知，该离子与质子在磁场中具有相同的轨道半径和电荷量，故离子和质子的质量之比＝144，故选D.命题点二回旋加速器的原理和分析1．构造：如图4所示，D1、D2是半圆形金属盒，D形盒处于匀强磁场中，D形盒的缝隙处接交流电源．图42．原理：交流电周期和粒子做圆周运动的周期相等，使粒子每经过一次D形盒缝隙，粒子被加速一次．3．粒子获得的最大动能：由qvmB＝、Ekm＝mv得Ekm＝，粒子获得的最大动能由磁感应强度B和盒半径R决定，与加速电压无关．4．粒子在磁场中运动的总时间：粒子在磁场中运动一个周期，被电场加速两次，每...
