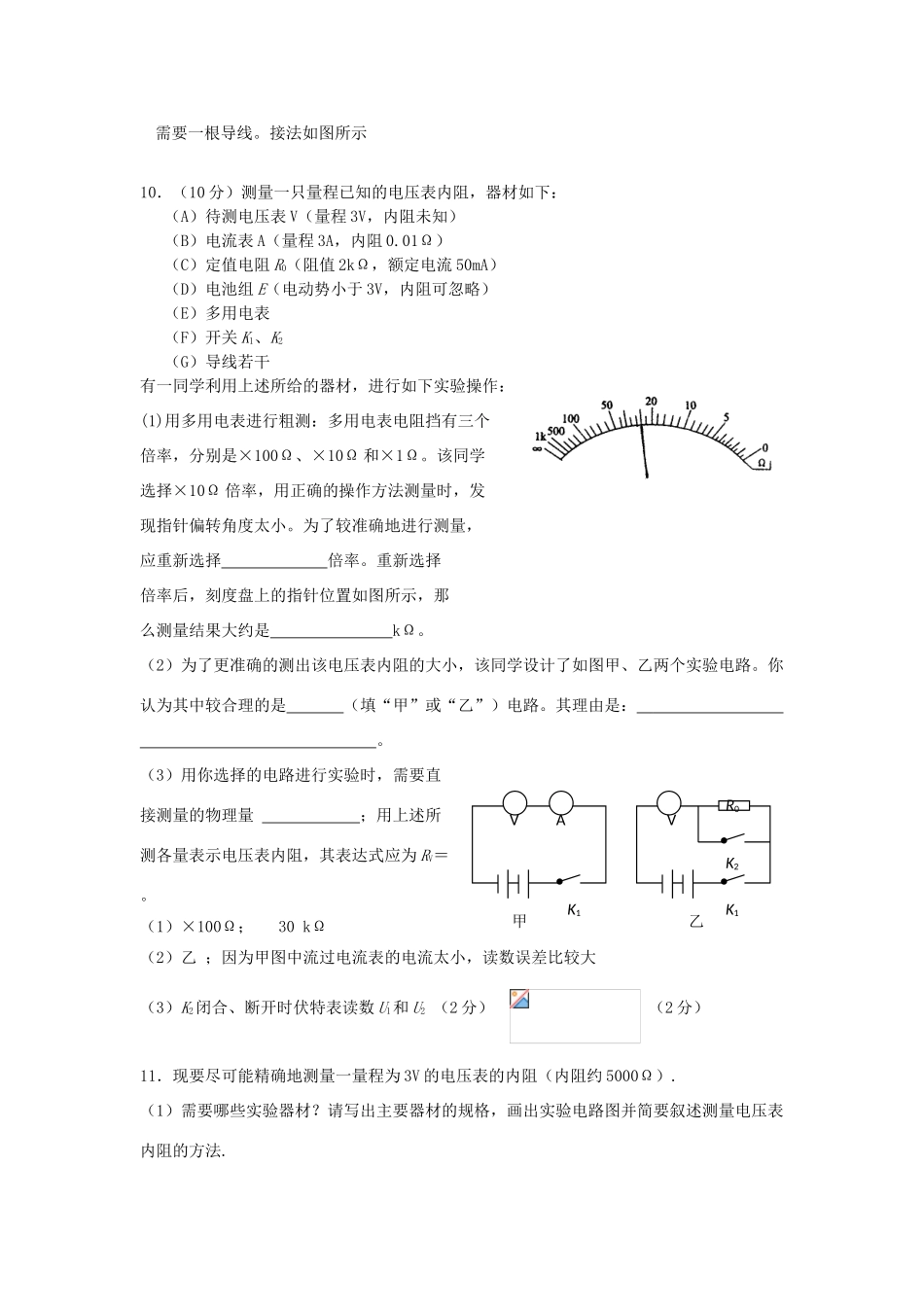

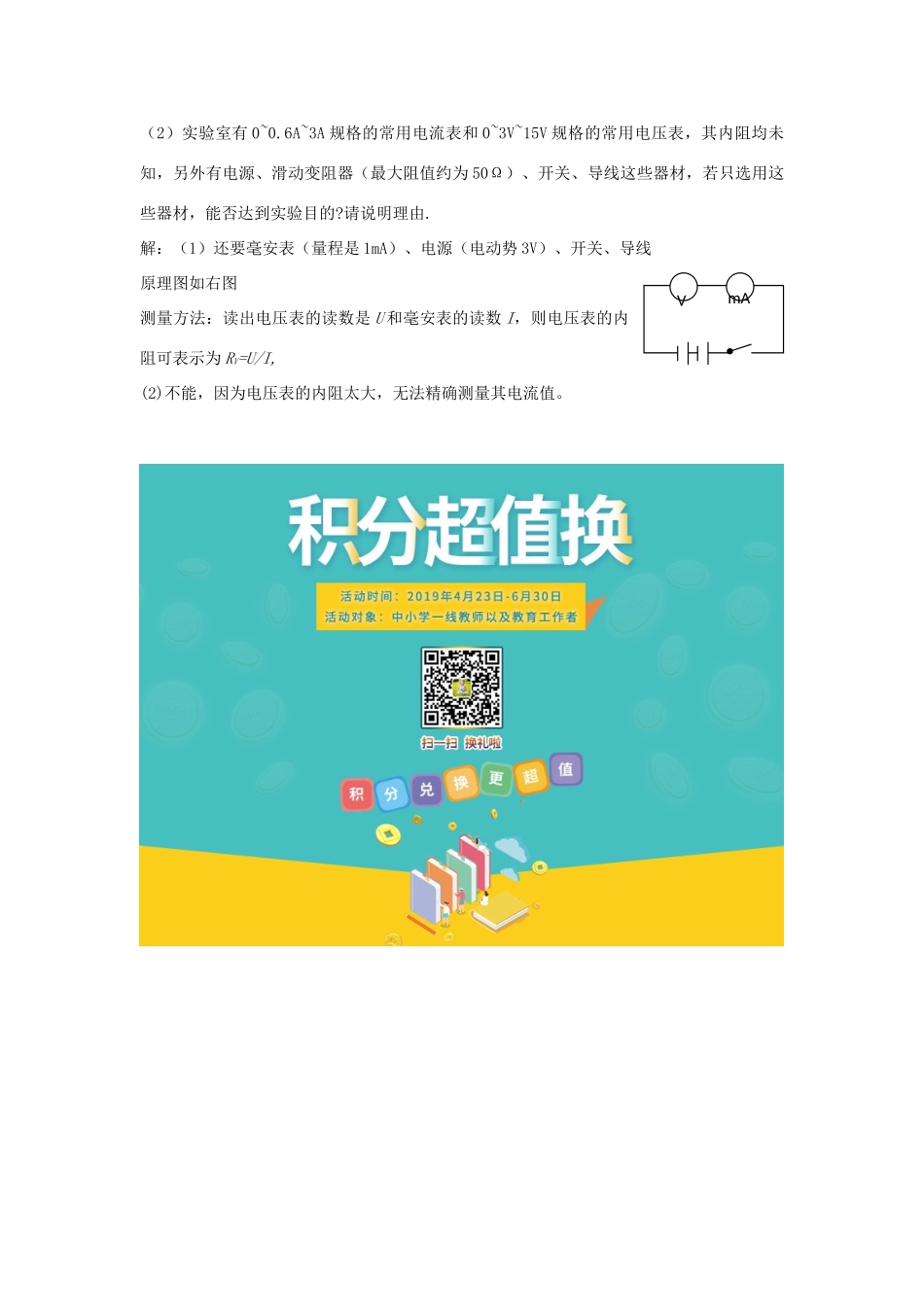

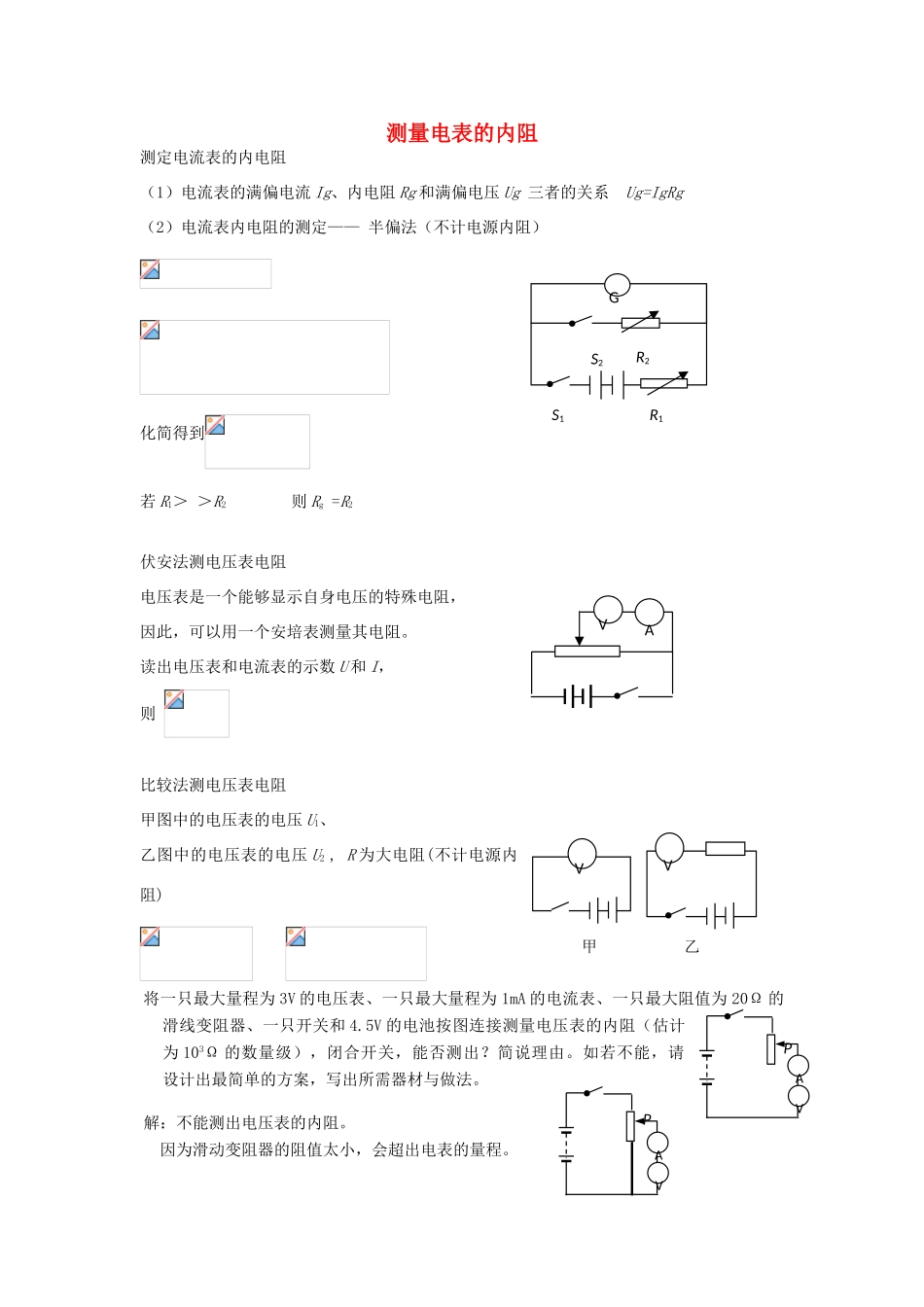

测量电表的内阻测定电流表的内电阻（1）电流表的满偏电流Ig、内电阻Rg和满偏电压Ug三者的关系Ug=IgRg（2）电流表内电阻的测定——半偏法（不计电源内阻）化简得到若R1＞＞R2则Rg=R2伏安法测电压表电阻电压表是一个能够显示自身电压的特殊电阻，因此，可以用一个安培表测量其电阻。读出电压表和电流表的示数U和I，则比较法测电压表电阻甲图中的电压表的电压U1、乙图中的电压表的电压U2,R为大电阻(不计电源内阻)将一只最大量程为3V的电压表、一只最大量程为1mA的电流表、一只最大阻值为20Ω的滑线变阻器、一只开关和4.5V的电池按图连接测量电压表的内阻（估计为103Ω的数量级），闭合开关，能否测出？简说理由。如若不能，请设计出最简单的方案，写出所需器材与做法。解：不能测出电压表的内阻。因为滑动变阻器的阻值太小，会超出电表的量程。AVPAVPVAV甲V乙GS1S2R1R2需要一根导线。接法如图所示10．（10分）测量一只量程已知的电压表内阻，器材如下：（A）待测电压表V（量程3V，内阻未知）（B）电流表A（量程3A，内阻0.01Ω）（C）定值电阻R0（阻值2kΩ，额定电流50mA）（D）电池组E（电动势小于3V，内阻可忽略）（E）多用电表（F）开关K1、K2（G）导线若干有一同学利用上述所给的器材，进行如下实验操作：(1)用多用电表进行粗测：多用电表电阻挡有三个倍率，分别是×100Ω、×10Ω和×1Ω。该同学选择×10Ω倍率，用正确的操作方法测量时，发现指针偏转角度太小。为了较准确地进行测量，应重新选择倍率。重新选择倍率后，刻度盘上的指针位置如图所示，那么测量结果大约是kΩ。（2）为了更准确的测出该电压表内阻的大小，该同学设计了如图甲、乙两个实验电路。你认为其中较合理的是（填“甲”或“乙”）电路。其理由是：。（3）用你选择的电路进行实验时，需要直接测量的物理量；用上述所测各量表示电压表内阻，其表达式应为RV＝。（1）×100Ω；30kΩ（2）乙；因为甲图中流过电流表的电流太小，读数误差比较大（3）K2闭合、断开时伏特表读数U1和U2（2分）（2分）11．现要尽可能精确地测量一量程为3V的电压表的内阻（内阻约5000Ω）.（1）需要哪些实验器材？请写出主要器材的规格，画出实验电路图并简要叙述测量电压表内阻的方法.2007AVK1甲VK2K1R0乙（2）实验室有0~0.6A~3A规格的常用电流表和0~3V~15V规格的常用电压表，其内阻均未知，另外有电源、滑动变阻器（最大阻值约为50Ω）、开关、导线这些器材，若只选用这些器材，能否达到实验目的?请说明理由.解：（1）还要毫安表（量程是1mA）、电源（电动势3V）、开关、导线原理图如右图测量方法：读出电压表的读数是U和毫安表的读数I，则电压表的内阻可表示为RV=U/I,(2)不能，因为电压表的内阻太大，无法精确测量其电流值。mAV
