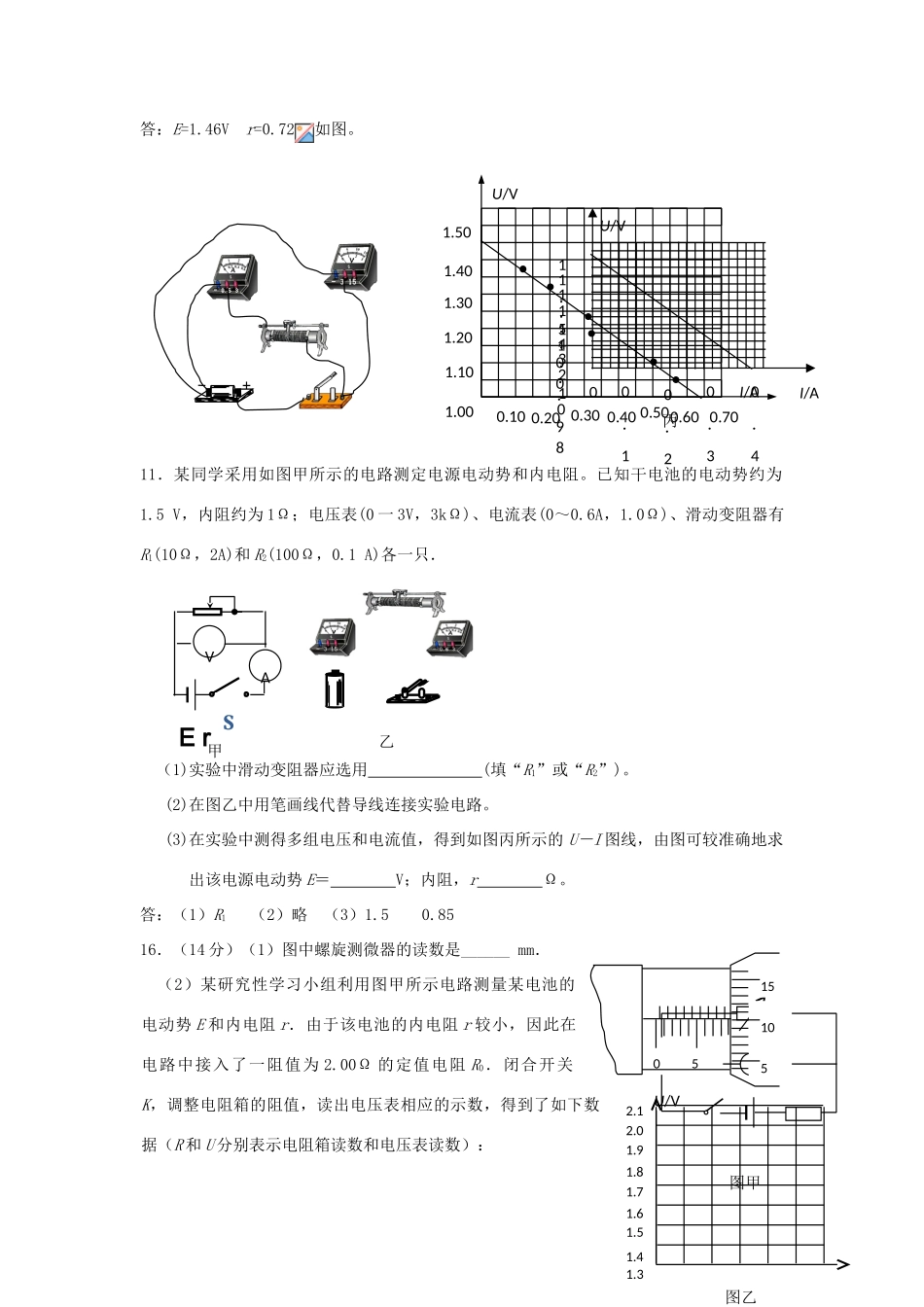

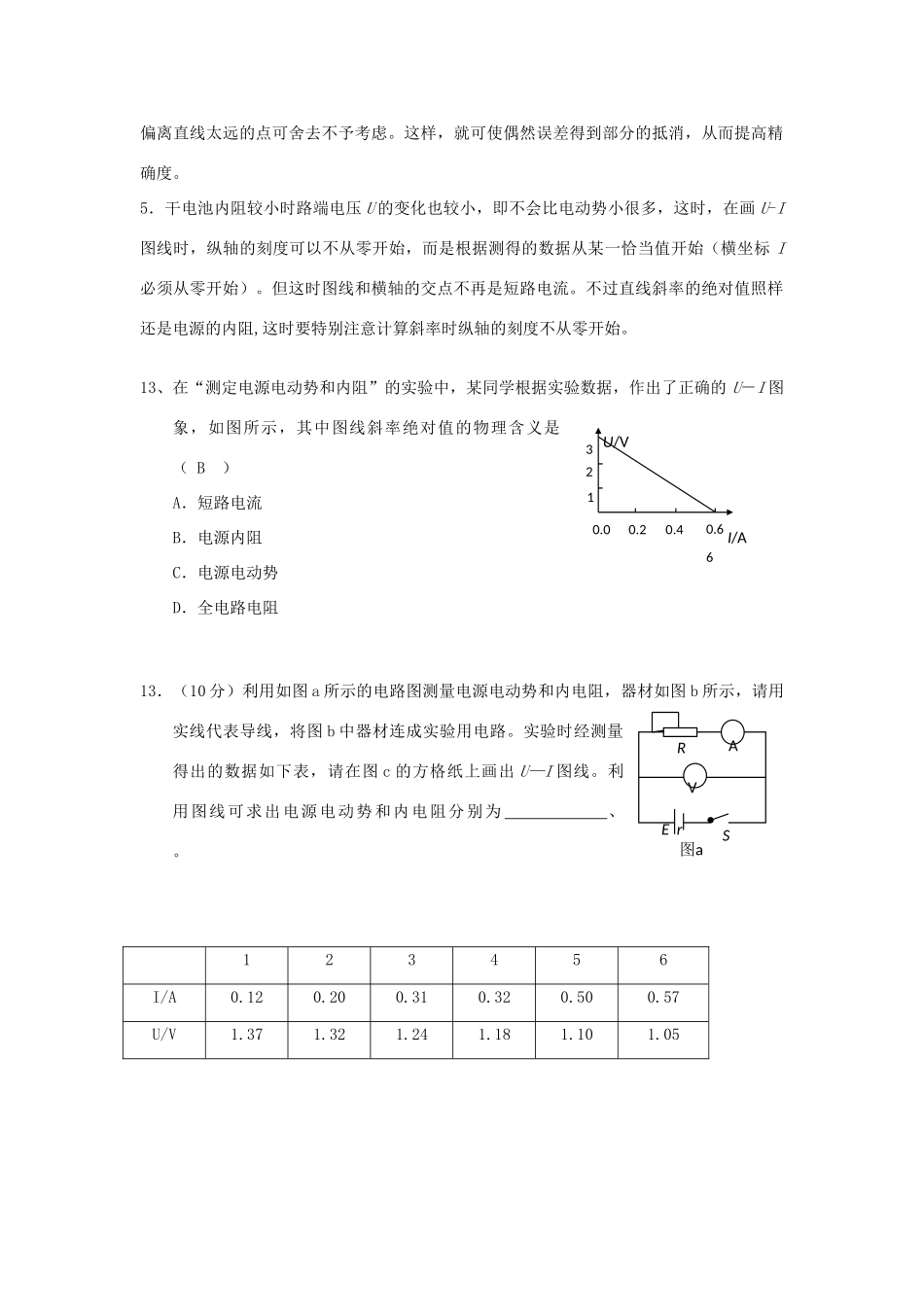

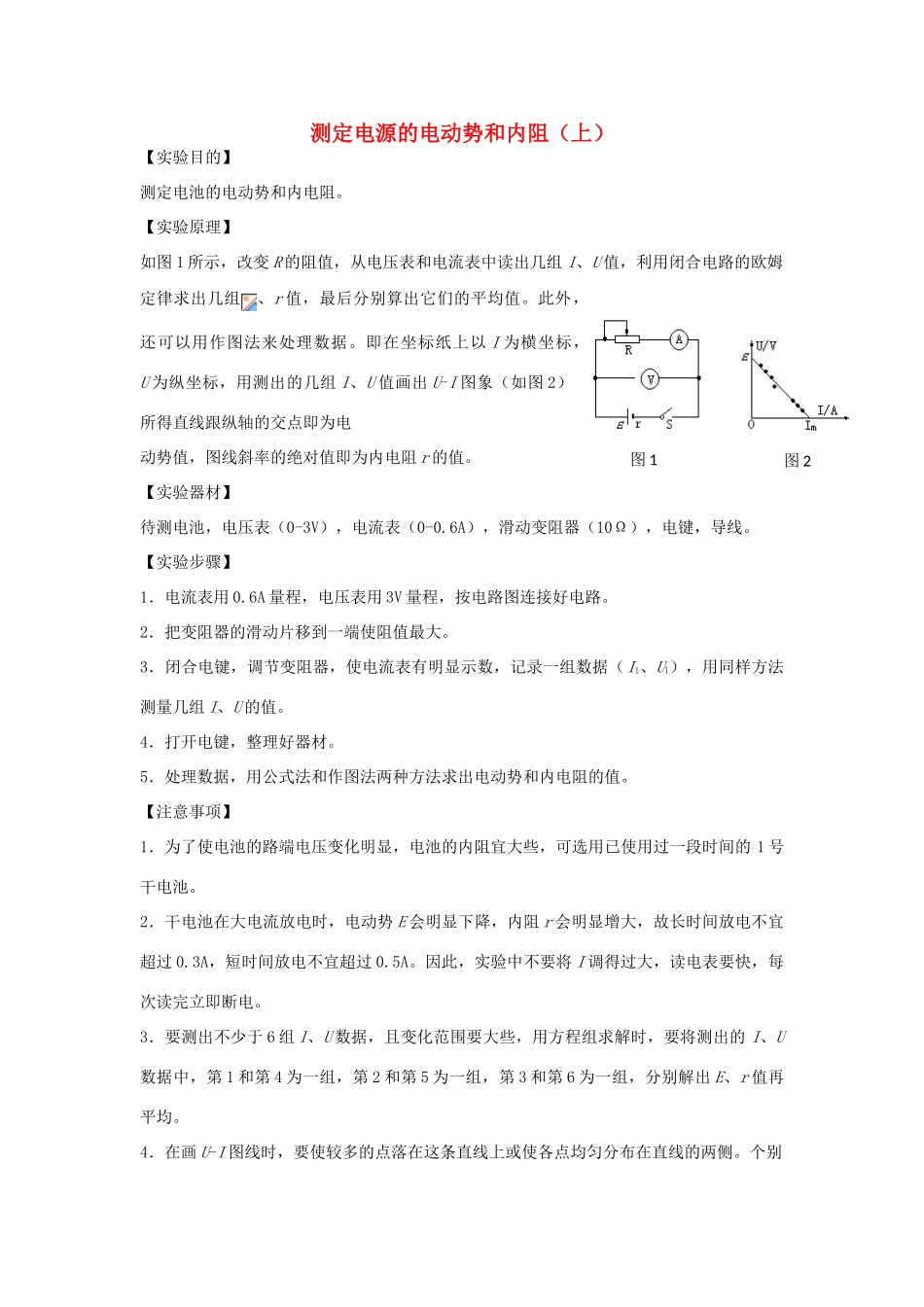

测定电源的电动势和内阻（上）【实验目的】测定电池的电动势和内电阻。【实验原理】如图1所示，改变R的阻值，从电压表和电流表中读出几组I、U值，利用闭合电路的欧姆定律求出几组、r值，最后分别算出它们的平均值。此外，还可以用作图法来处理数据。即在坐标纸上以I为横坐标，U为纵坐标，用测出的几组I、U值画出U-I图象（如图2）所得直线跟纵轴的交点即为电动势值，图线斜率的绝对值即为内电阻r的值。【实验器材】待测电池，电压表（0-3V），电流表（0-0.6A），滑动变阻器（10Ω），电键，导线。【实验步骤】1．电流表用0.6A量程，电压表用3V量程，按电路图连接好电路。2．把变阻器的滑动片移到一端使阻值最大。3．闭合电键，调节变阻器，使电流表有明显示数，记录一组数据（I1、U1），用同样方法测量几组I、U的值。4．打开电键，整理好器材。5．处理数据，用公式法和作图法两种方法求出电动势和内电阻的值。【注意事项】1．为了使电池的路端电压变化明显，电池的内阻宜大些，可选用已使用过一段时间的1号干电池。2．干电池在大电流放电时，电动势E会明显下降，内阻r会明显增大，故长时间放电不宜超过0.3A，短时间放电不宜超过0.5A。因此，实验中不要将I调得过大，读电表要快，每次读完立即断电。3．要测出不少于6组I、U数据，且变化范围要大些，用方程组求解时，要将测出的I、U数据中，第1和第4为一组，第2和第5为一组，第3和第6为一组，分别解出E、r值再平均。4．在画U-I图线时，要使较多的点落在这条直线上或使各点均匀分布在直线的两侧。个别图1图2偏离直线太远的点可舍去不予考虑。这样，就可使偶然误差得到部分的抵消，从而提高精确度。5．干电池内阻较小时路端电压U的变化也较小，即不会比电动势小很多，这时，在画U-I图线时，纵轴的刻度可以不从零开始，而是根据测得的数据从某一恰当值开始（横坐标I必须从零开始）。但这时图线和横轴的交点不再是短路电流。不过直线斜率的绝对值照样还是电源的内阻,这时要特别注意计算斜率时纵轴的刻度不从零开始。13、在“测定电源电动势和内阻”的实验中，某同学根据实验数据，作出了正确的U－I图象，如图所示，其中图线斜率绝对值的物理含义是（B）A．短路电流B．电源内阻C．电源电动势D．全电路电阻13．（10分）利用如图a所示的电路图测量电源电动势和内电阻，器材如图b所示，请用实线代表导线，将图b中器材连成实验用电路。实验时经测量得出的数据如下表，请在图c的方格纸上画出U—I图线。利用图线可求出电源电动势和内电阻分别为、。123456I/A0.120.200.310.320.500.57U/V1.371.321.241.181.101.050.20.00.40.66123U/VI/AAVR图aErS答：E=1.46Vr=0.72如图。11．某同学采用如图甲所示的电路测定电源电动势和内电阻。已知干电池的电动势约为1.5V，内阻约为1Ω；电压表(0一3V，3kΩ)、电流表(0～0.6A，1.0Ω)、滑动变阻器有R1(10Ω，2A)和R2(100Ω，0.1A)各一只．（1)实验中滑动变阻器应选用(填“R1”或“R2”)。(2)在图乙中用笔画线代替导线连接实验电路。(3)在实验中测得多组电压和电流值，得到如图丙所示的U－I图线，由图可较准确地求出该电源电动势E＝V；内阻，rΩ。答：（1）R1（2）略（3）1.50.8516．（14分）（1）图中螺旋测微器的读数是______mm．（2）某研究性学习小组利用图甲所示电路测量某电池的电动势E和内电阻r．由于该电池的内电阻r较小，因此在电路中接入了一阻值为2.00Ω的定值电阻R0．闭合开关K，调整电阻箱的阻值，读出电压表相应的示数，得到了如下数据（R和U分别表示电阻箱读数和电压表读数）：U/VI/A1.001.101.201.301.401.500.100.300.700.200.400.600.50甲AVErS乙U/VI/A0．80．91．01．10．30．20．101．51．21．41．30．4丙图甲50151051.52.12.01.91.81.71.61.31.4图乙U/VR/Ω40.0020.0012.008.006.005.00U/V1.891.781.661.571.431.35为了比较准确地得出实验结论，该小组的同学准备用图象来处理实验数据，图象的纵坐标表示电压表读数U，则图象的横坐标表示的物理量应该是____________．计算出与各组数据对应的该物理量并填在表格中，在图乙所示的图象中作图，利用图象得到E=_______V，r=_______Ω．答：（14分...
