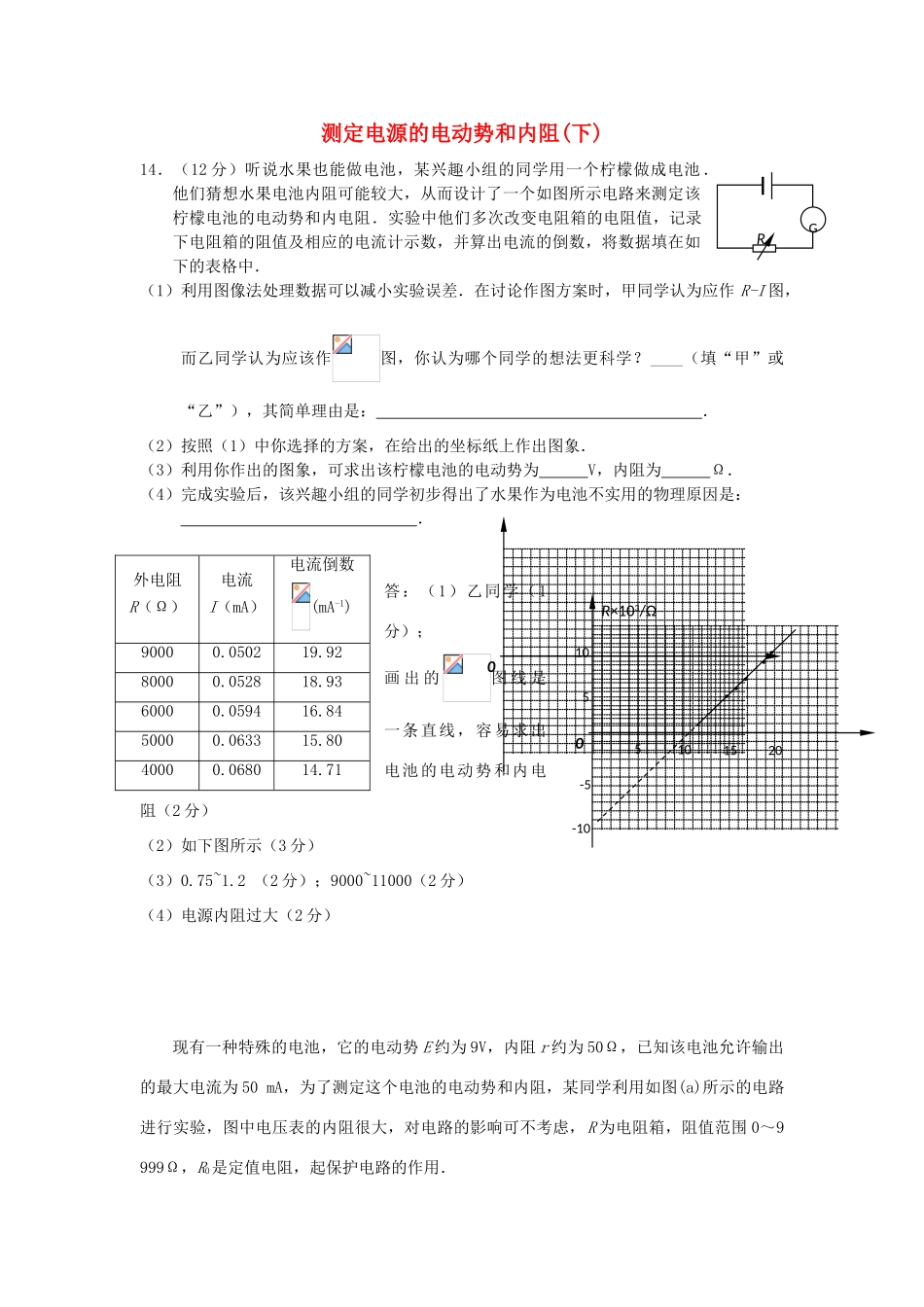

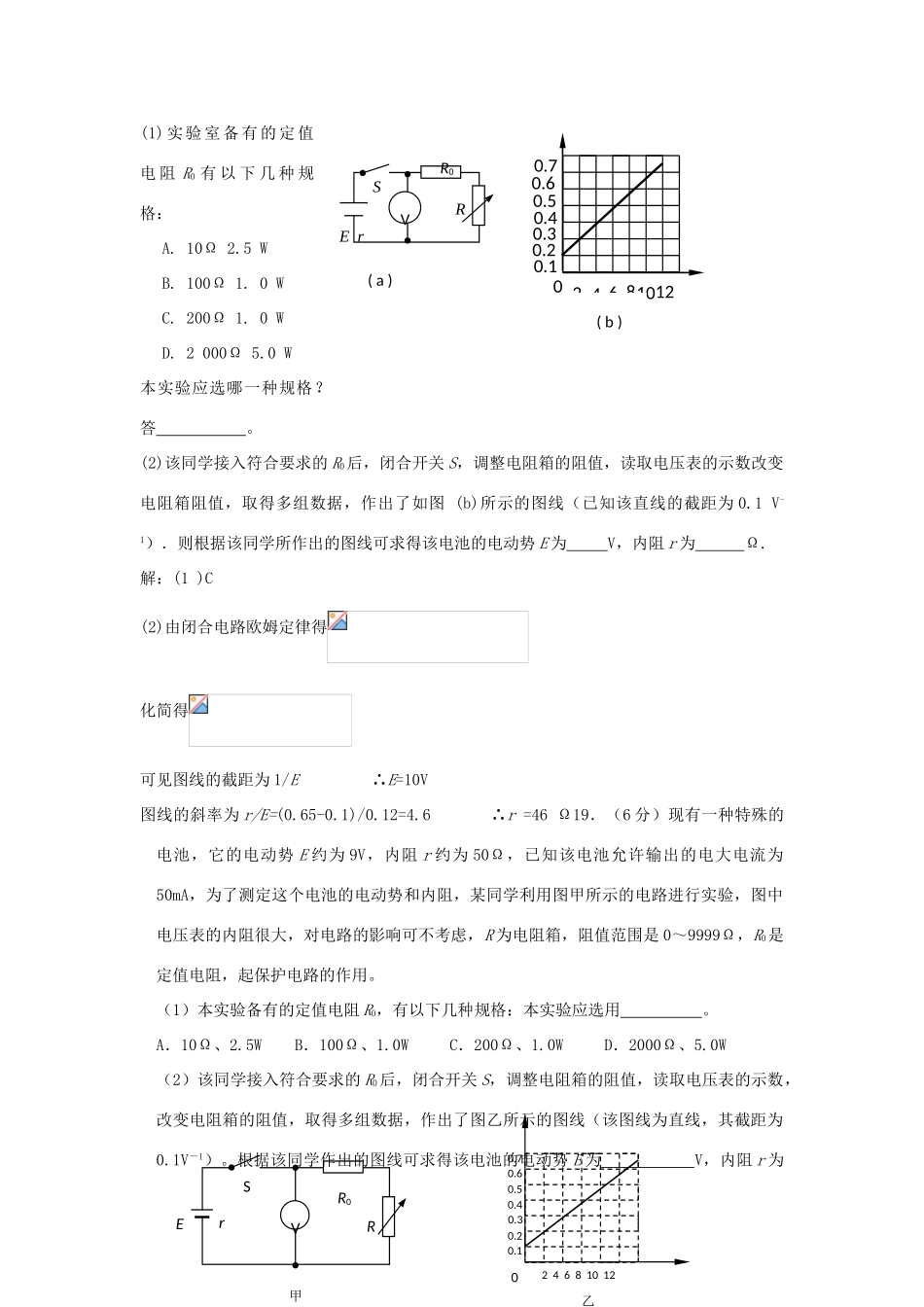

测定电源的电动势和内阻(下)14．（12分）听说水果也能做电池，某兴趣小组的同学用一个柠檬做成电池．他们猜想水果电池内阻可能较大，从而设计了一个如图所示电路来测定该柠檬电池的电动势和内电阻．实验中他们多次改变电阻箱的电阻值，记录下电阻箱的阻值及相应的电流计示数，并算出电流的倒数，将数据填在如下的表格中．（1）利用图像法处理数据可以减小实验误差．在讨论作图方案时，甲同学认为应作R-I图，而乙同学认为应该作图，你认为哪个同学的想法更科学？____（填“甲”或“乙”），其简单理由是：．（2）按照（1）中你选择的方案，在给出的坐标纸上作出图象．（3）利用你作出的图象，可求出该柠檬电池的电动势为V，内阻为Ω．（4）完成实验后，该兴趣小组的同学初步得出了水果作为电池不实用的物理原因是：．答：（1）乙同学（1分）；画出的图线是一条直线，容易求出电池的电动势和内电阻（2分）（2）如下图所示（3分）（3）0.75~1.2（2分）；9000~11000（2分）（4）电源内阻过大（2分）现有一种特殊的电池，它的电动势E约为9V，内阻r约为50Ω，已知该电池允许输出的最大电流为50mA，为了测定这个电池的电动势和内阻，某同学利用如图(a)所示的电路进行实验，图中电压表的内阻很大，对电路的影响可不考虑，R为电阻箱，阻值范围0～9999Ω，R0是定值电阻，起保护电路的作用．外电阻R（Ω）电流I（mA）电流倒数(mA-1)90000.050219.9280000.052818.9360000.059416.8450000.063315.8040000.068014.71GR00R×103/Ω510-10-55101520VErSR0R甲0246810120.10.20.30.40.50.60.7乙(1)实验室备有的定值电阻R0有以下几种规格：A.10Ω2.5WB.100Ω1.0WC.200Ω1.0WD.2000Ω5.0W本实验应选哪一种规格？答。(2)该同学接入符合要求的R0后，闭合开关S，调整电阻箱的阻值，读取电压表的示数改变电阻箱阻值，取得多组数据，作出了如图(b)所示的图线（已知该直线的截距为0.1V-1）．则根据该同学所作出的图线可求得该电池的电动势E为V，内阻r为Ω.解：(1)C(2)由闭合电路欧姆定律得化简得可见图线的截距为1/E∴E=10V图线的斜率为r/E=(0.65-0.1)/0.12=4.6∴r=46Ω19．（6分）现有一种特殊的电池，它的电动势E约为9V，内阻r约为50Ω，已知该电池允许输出的电大电流为50mA，为了测定这个电池的电动势和内阻，某同学利用图甲所示的电路进行实验，图中电压表的内阻很大，对电路的影响可不考虑，R为电阻箱，阻值范围是0～9999Ω，R0是定值电阻，起保护电路的作用。（1）本实验备有的定值电阻R0，有以下几种规格：本实验应选用。A．10Ω、2.5WB．100Ω、1.0WC．200Ω、1.0WD．2000Ω、5.0W（2）该同学接入符合要求的R0后，闭合开关S，调整电阻箱的阻值，读取电压表的示数，改变电阻箱的阻值，取得多组数据，作出了图乙所示的图线（该图线为直线，其截距为0.1V－1）。根据该同学作出的图线可求得该电池的电动势E为V，内阻r为ErRR0S(a)V00.60.50.40.30.20.1246810120.7(b)Ω（保留整数）。答：（1）C（2）10、46±2（1）2分（2）每空2分11．（11分）某同学要测量一节旧电池的电动势和内阻，实验器材仅有一个电流表、一个电阻箱、一个开关和导线若干，该同学按如图所示电路进行实验，测得的数据如下表所示．（1）若利用图象确定电池的电动势和内阻，则应作（选填“R-I”或“R-1/I”）图象；（2）利用测得的数据在坐标纸上画出适当的图象；（3）由图象可知，该电池的电动势E=V，内阻r=Ω；（4）利用该实验电路测出的电动势E测和内阻r测与真实值E真和r真相比，理论上E测E真，r测r真（选填“>”、“<”或“=”）．解：（11分）（1）（2分）图像的斜率等于电动势E图像的截距的绝对值等于内阻r,应该画出R-1/I图像（2）如图所示（2分）（3）（5.8~6.2都给分）（1分），r=2.0Ω（1.8~2.2都给分）（2分）（4）由于电流表有内阻RA，ＡREr（4分）11．（10分）在测定一节干电池的电动势和内阻的实验中，现有下列器材：待测干电池一节，电流表G（满偏电流为2.5mA，内阻为199Ω），定值电阻R1＝1.0Ω，定值电阻R2＝99.5Ω，电阻箱R（0~99.9Ω），开关、导线若干．（1）请在下面所给方框内，画出实验电路图，其中定值电阻应选用...
