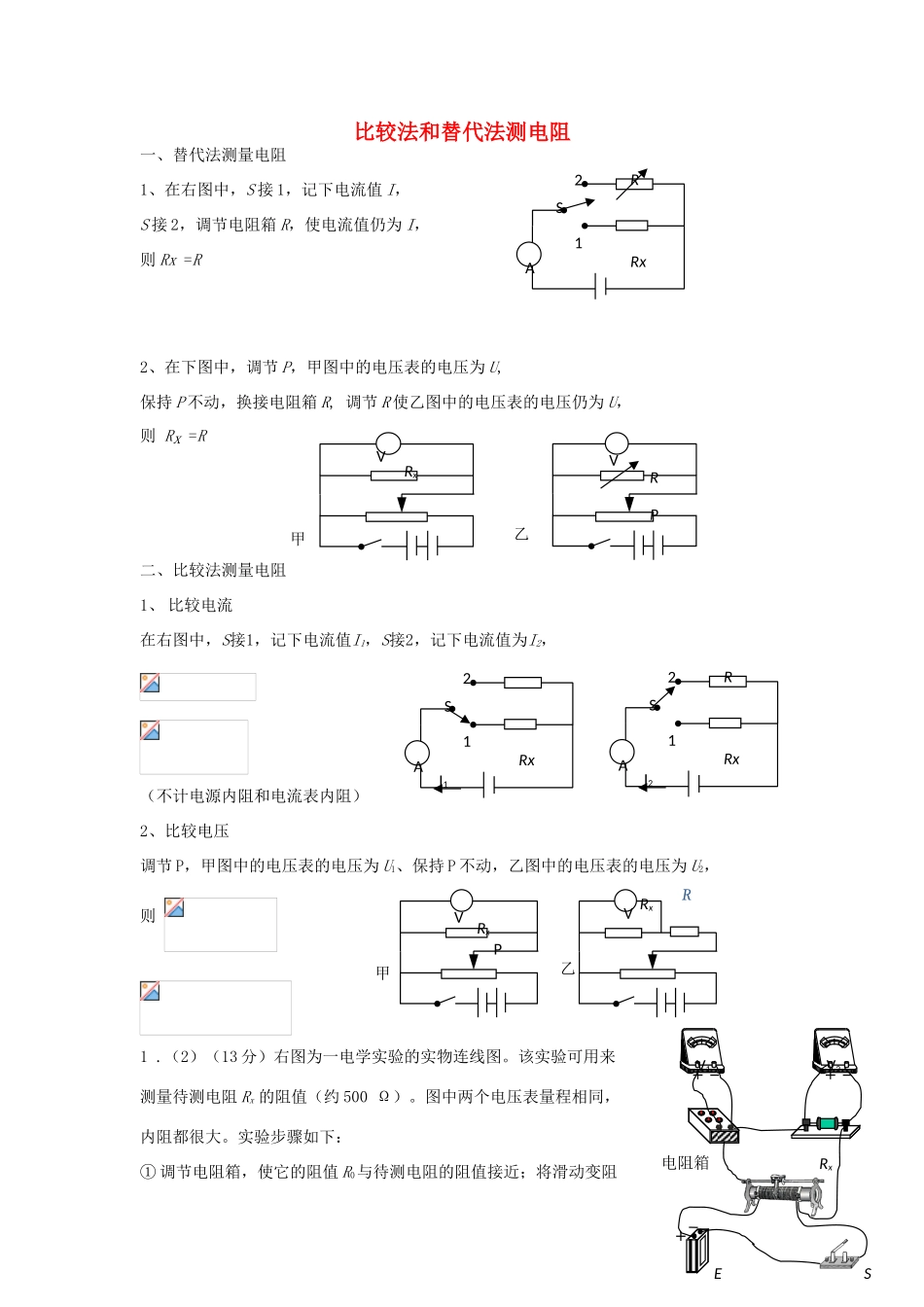

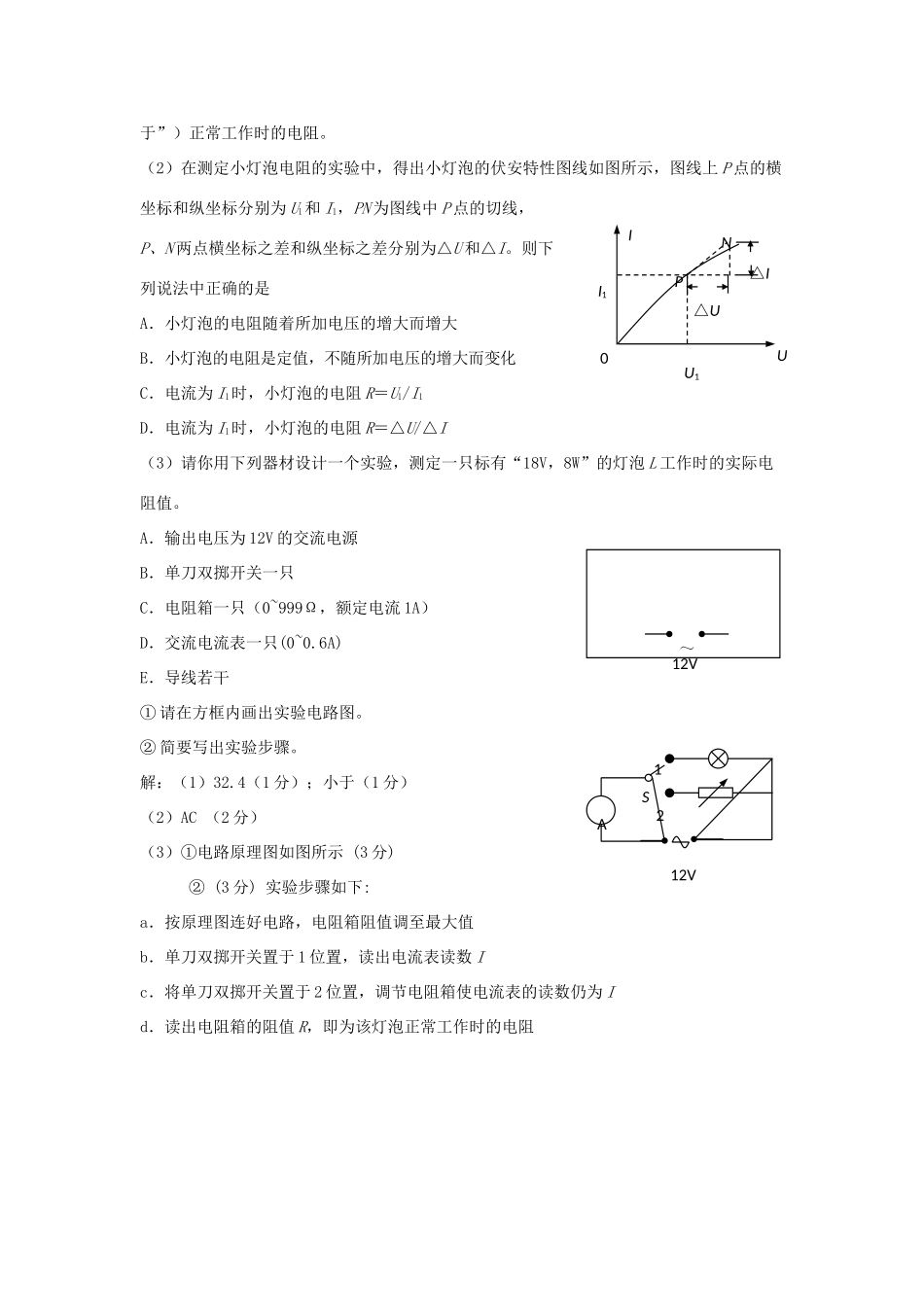

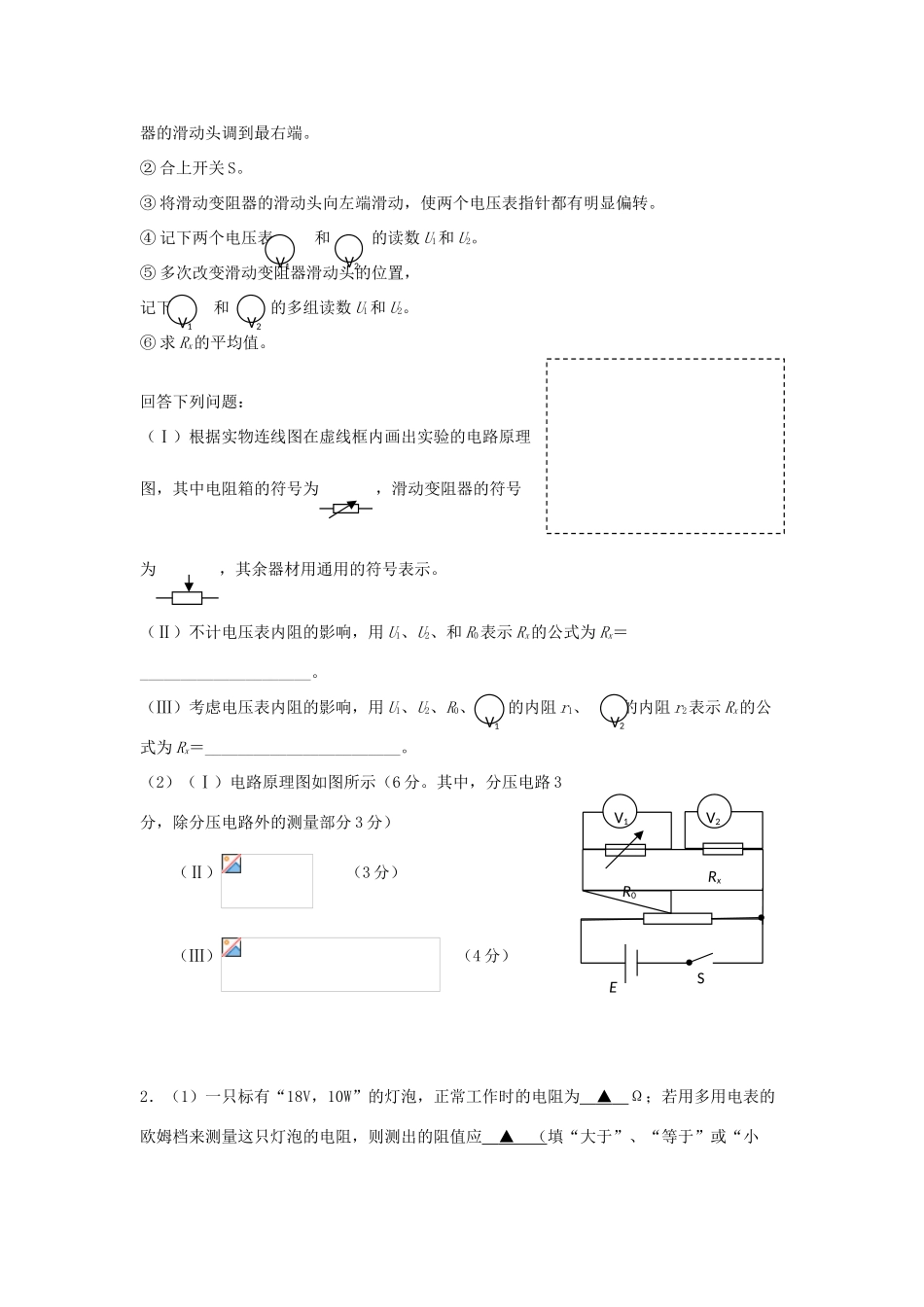

乙RPVRxV甲RxPV甲乙RVRx比较法和替代法测电阻一、替代法测量电阻1、在右图中，S接1，记下电流值I，S接2，调节电阻箱R，使电流值仍为I，则Rx=R2、在下图中，调节P，甲图中的电压表的电压为U,保持P不动，换接电阻箱R,调节R使乙图中的电压表的电压仍为U，则Rx=R二、比较法测量电阻1、比较电流在右图中，S接1，记下电流值I1，S接2，记下电流值为I2，（不计电源内阻和电流表内阻）2、比较电压调节P，甲图中的电压表的电压为U1、保持P不动，乙图中的电压表的电压为U2，则1.（2）（13分）右图为一电学实验的实物连线图。该实验可用来测量待测电阻Rx的阻值（约500Ω）。图中两个电压表量程相同，内阻都很大。实验步骤如下：①调节电阻箱，使它的阻值R0与待测电阻的阻值接近；将滑动变阻V1V2电阻箱RxES1RxAS2I11RxRAS2I21RxRAS2器的滑动头调到最右端。②合上开关S。③将滑动变阻器的滑动头向左端滑动，使两个电压表指针都有明显偏转。④记下两个电压表和的读数U1和U2。⑤多次改变滑动变阻器滑动头的位置，记下和的多组读数U1和U2。⑥求Rx的平均值。回答下列问题：（Ⅰ）根据实物连线图在虚线框内画出实验的电路原理图，其中电阻箱的符号为，滑动变阻器的符号为，其余器材用通用的符号表示。（Ⅱ）不计电压表内阻的影响，用U1、U2、和R0表示Rx的公式为Rx＝_____________________。（Ⅲ）考虑电压表内阻的影响，用U1、U2、R0、的内阻r1、的内阻r2表示Rx的公式为Rx＝________________________。（2）（Ⅰ）电路原理图如图所示（6分。其中，分压电路3分，除分压电路外的测量部分3分）（Ⅱ）（3分）（Ⅲ）（4分）2．（1）一只标有“18V，10W”的灯泡，正常工作时的电阻为▲Ω；若用多用电表的欧姆档来测量这只灯泡的电阻，则测出的阻值应▲（填“大于”、“等于”或“小V1V2V1V2V1V2R0SERxV2V1于”）正常工作时的电阻。（2）在测定小灯泡电阻的实验中，得出小灯泡的伏安特性图线如图所示，图线上P点的横坐标和纵坐标分别为U1和I1，PN为图线中P点的切线，P、N两点横坐标之差和纵坐标之差分别为△U和△I。则下列说法中正确的是A．小灯泡的电阻随着所加电压的增大而增大B．小灯泡的电阻是定值，不随所加电压的增大而变化C．电流为I1时，小灯泡的电阻R＝U1/I1D．电流为I1时，小灯泡的电阻R＝△U/△I（3）请你用下列器材设计一个实验，测定一只标有“18V，8W”的灯泡L工作时的实际电阻值。A．输出电压为12V的交流电源B．单刀双掷开关一只C．电阻箱一只（0~999Ω，额定电流1A）D．交流电流表一只(0~0.6A)E．导线若干①请在方框内画出实验电路图。②简要写出实验步骤。解：（1）32.4（1分）；小于（1分）（2）AC（2分）（3）①电路原理图如图所示(3分)②(3分)实验步骤如下:a．按原理图连好电路，电阻箱阻值调至最大值b．单刀双掷开关置于1位置，读出电流表读数Ic．将单刀双掷开关置于2位置，调节电阻箱使电流表的读数仍为Id．读出电阻箱的阻值R，即为该灯泡正常工作时的电阻～12VII1N△I△UPU10UA12V12S
