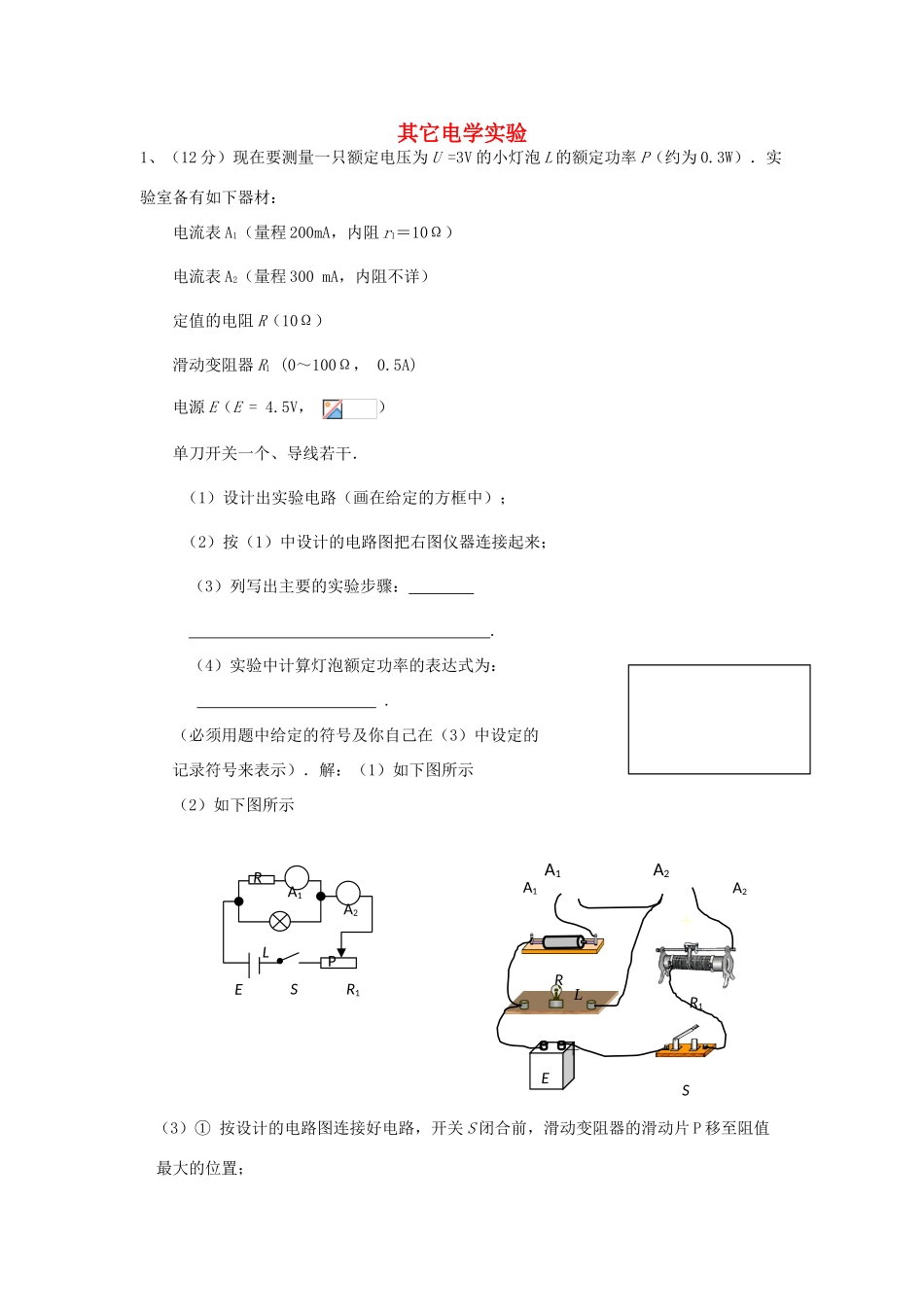

其它电学实验1、（12分）现在要测量一只额定电压为U=3V的小灯泡L的额定功率P（约为0
3W）．实验室备有如下器材：电流表A1（量程200mA，内阻r1＝10Ω）电流表A2（量程300mA，内阻不详）定值的电阻R（10Ω）滑动变阻器R1(0～100Ω，0
5A)电源E（E=4
5V，）单刀开关一个、导线若干．（1）设计出实验电路（画在给定的方框中）；（2）按（1）中设计的电路图把右图仪器连接起来；（3）列写出主要的实验步骤：
（4）实验中计算灯泡额定功率的表达式为：

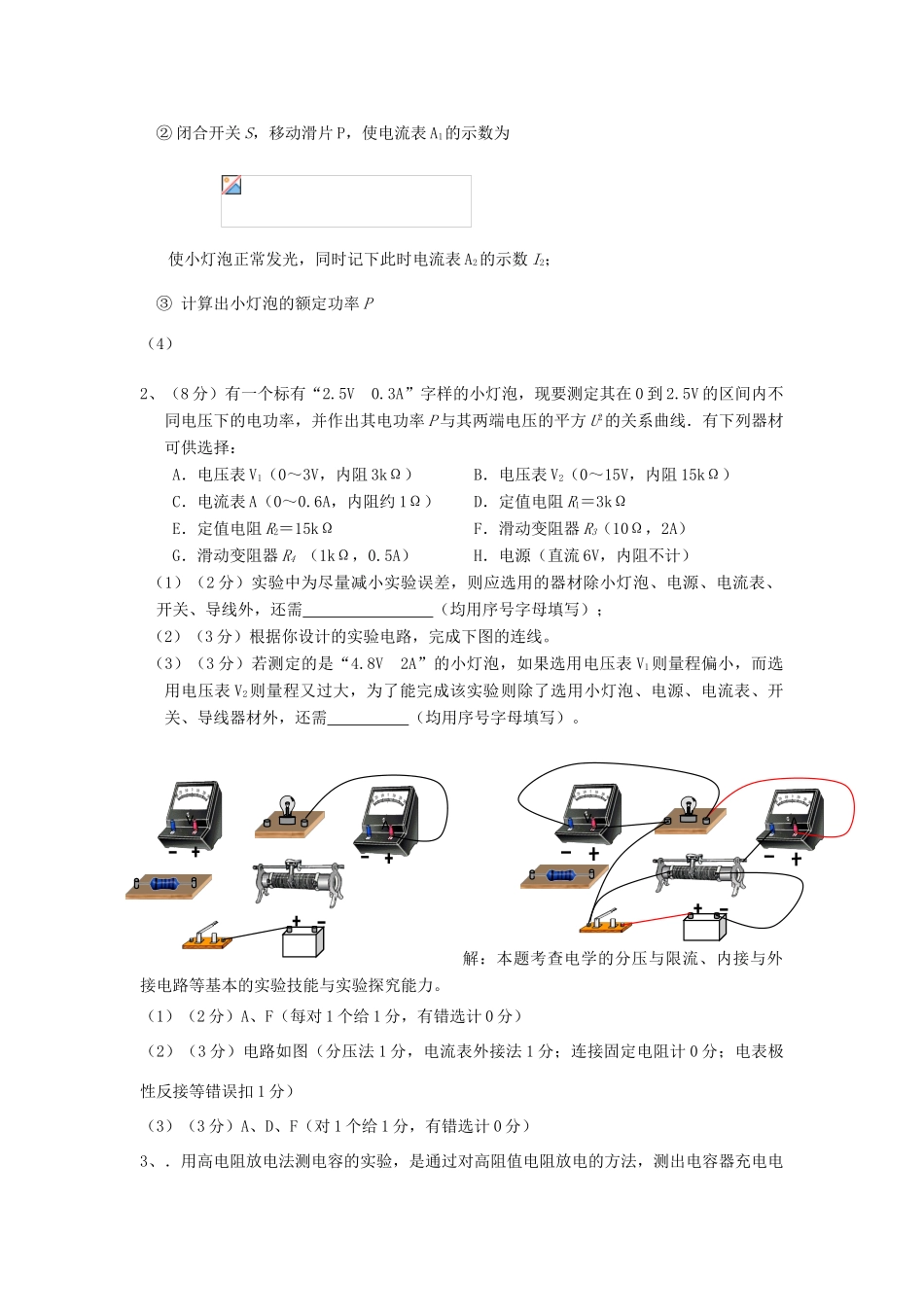

（必须用题中给定的符号及你自己在（3）中设定的记录符号来表示）．解：（1）如下图所示（2）如下图所示（3）①按设计的电路图连接好电路，开关S闭合前，滑动变阻器的滑动片P移至阻值最大的位置；A1A2R1R＋ESA1A2＋＋LSRER1PLA1A2②闭合开关S，移动滑片P，使电流表A1的示数为使小灯泡正常发光，同时记下此时电流表A2的示数I2；③计算出小灯泡的额定功率P（4）2、（8分）有一个标有“2
3A”字样的小灯泡，现要测定其在0到2
5V的区间内不同电压下的电功率，并作出其电功率P与其两端电压的平方U2的关系曲线．有下列器材可供选择：A．电压表V1（0～3V，内阻3kΩ）B．电压表V2（0～15V，内阻15kΩ）C．电流表A（0～0
6A，内阻约1Ω）D．定值电阻R1＝3kΩE．定值电阻R2＝15kΩF．滑动变阻器R3（10Ω，2A）G．滑动变阻器R4（1kΩ，0
5A）H．电源（直流6V，内阻不计）（1）（2分）实验中为尽量减小实验误差，则应选用的器材除小灯泡、电源、电流表、开关、导线外，还需（均用序号字母填写）；（2）（3分）根据你设计的实验电路，完成下图的连线
（3）（3分）若测定的是“4
8V2A”的小灯泡，如果选用电压表V1则量程偏小，而选用电压表V2则量程又过大，为了能完成该实验则除了
