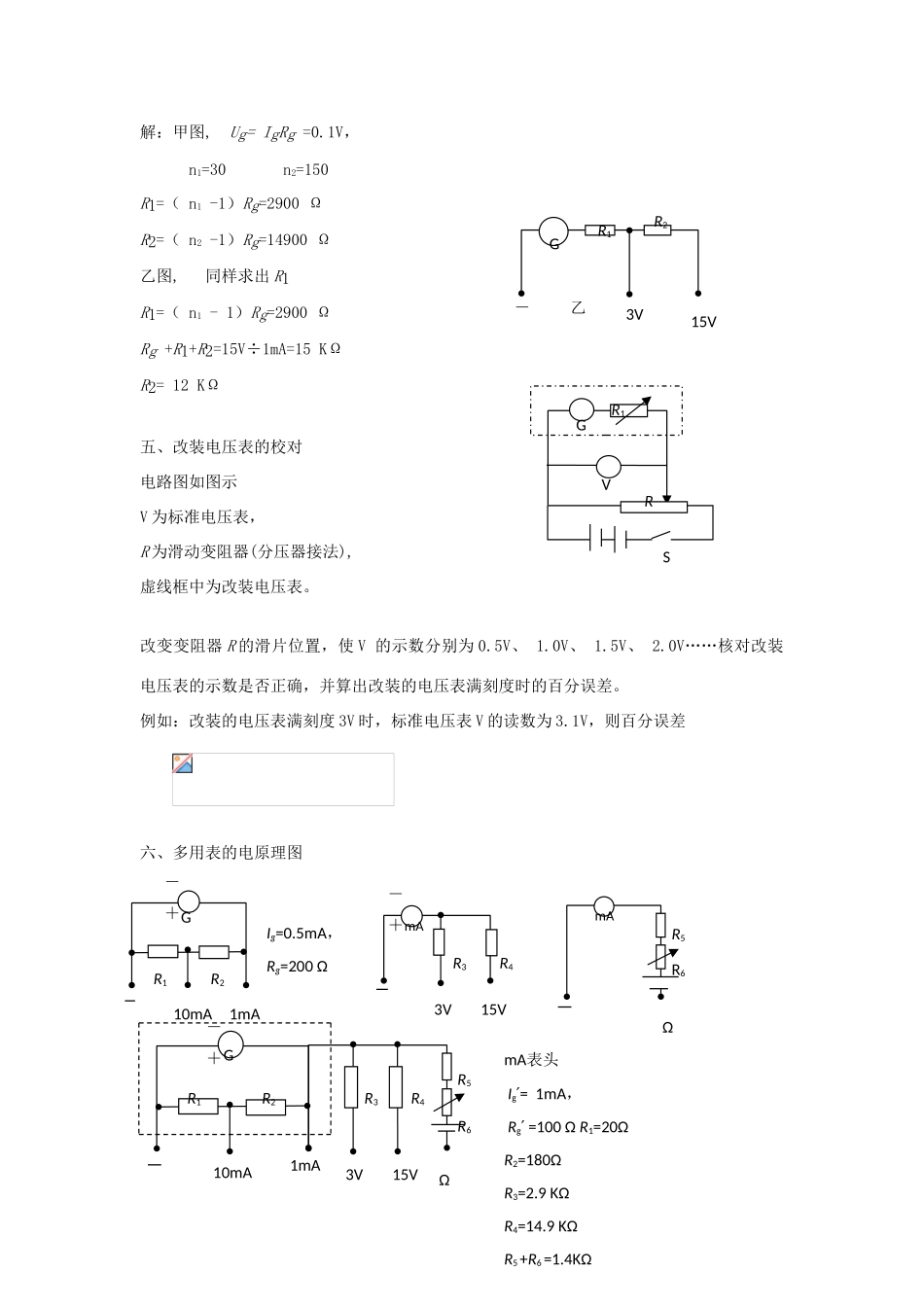

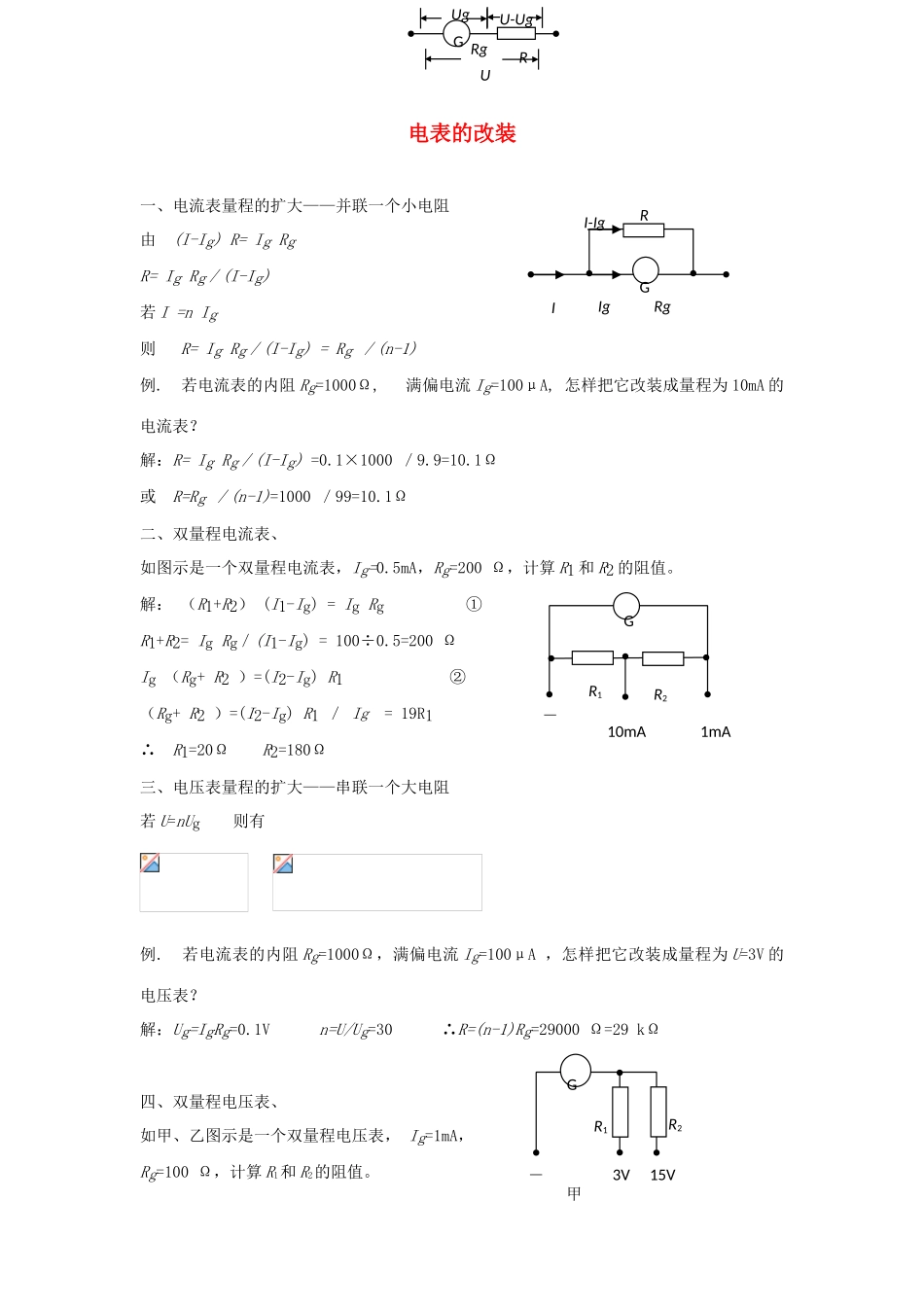

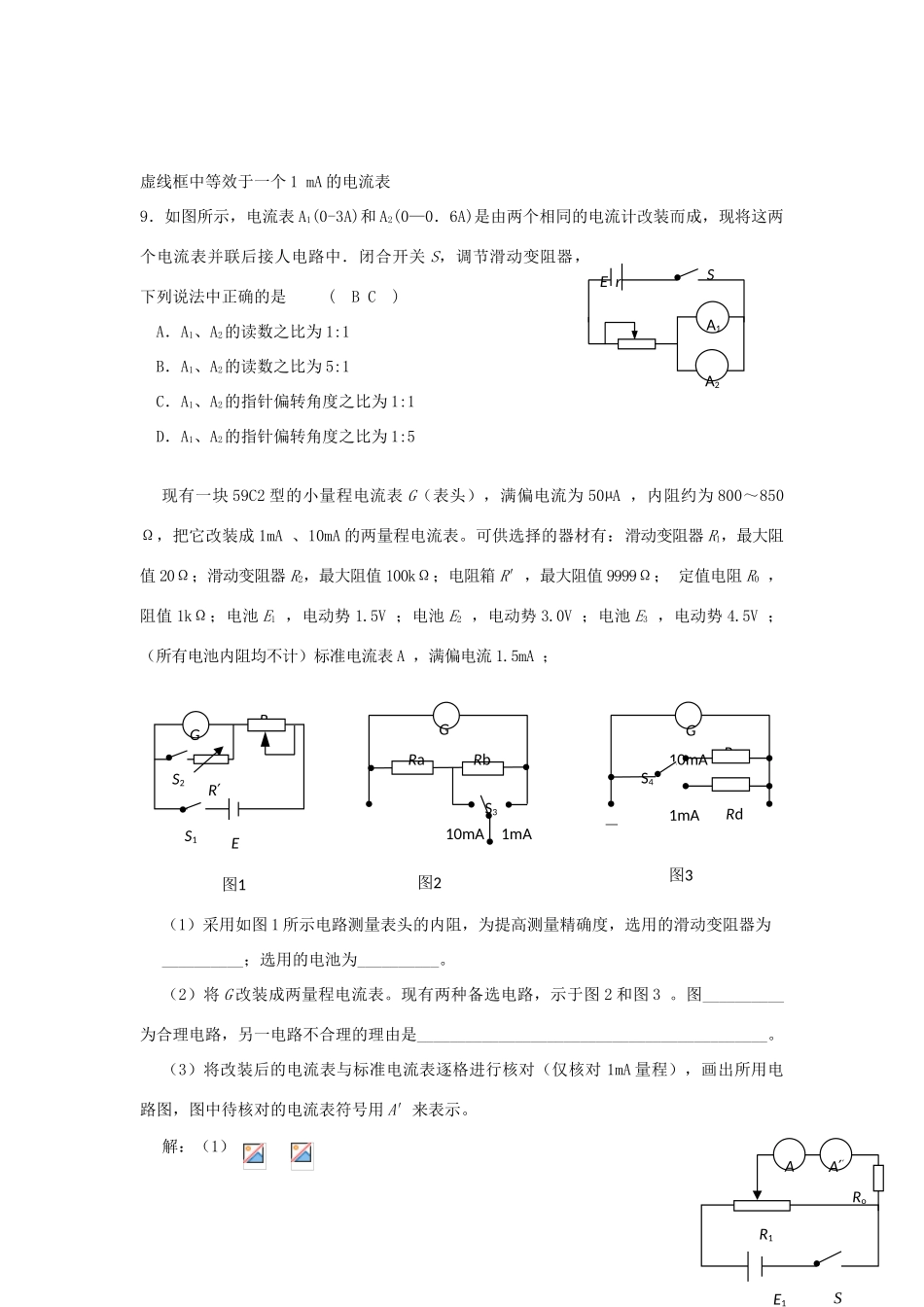

电表的改装一、电流表量程的扩大——并联一个小电阻由(I-Ig)R=IgRgR=IgRg／(I-Ig)若I=nIg则R=IgRg／(I-Ig)=Rg／(n-1)例.若电流表的内阻Rg=1000Ω,满偏电流Ig=100μA,怎样把它改装成量程为10mA的电流表？解：R=IgRg／(I-Ig)=0.1×1000／9.9=10.1Ω或R=Rg／(n-1)=1000／99=10.1Ω二、双量程电流表、如图示是一个双量程电流表，Ig=0.5mA，Rg=200Ω，计算R1和R2的阻值。解：（R1+R2）(I1-Ig)=IgRg①R1+R2=IgRg／(I1-Ig)=100÷0.5=200ΩIg（Rg+R2）=(I2-Ig)R1②（Rg+R2）=(I2-Ig)R1／Ig=19R1∴R1=20ΩR2=180Ω三、电压表量程的扩大——串联一个大电阻若U=nUg则有例.若电流表的内阻Rg=1000Ω，满偏电流Ig=100μA，怎样把它改装成量程为U=3V的电压表？解：Ug=IgRg=0.1Vn=U/Ug=30∴R=(n-1)Rg=29000Ω=29kΩ四、双量程电压表、如甲、乙图示是一个双量程电压表，Ig=1mA，Rg=100Ω，计算R1和R2的阻值。GIIgRgRI-IgGR2R1－10mA1mA－GR2R115V3V甲GUUgU-UgRgR解：甲图,Ug=IgRg=0.1V，n1=30n2=150R1=（n1-1）Rg=2900ΩR2=（n2-1）Rg=14900Ω乙图,同样求出R1R1=（n1-1）Rg=2900ΩRg+R1+R2=15V÷1mA=15KΩR2=12KΩ五、改装电压表的校对电路图如图示V为标准电压表，R为滑动变阻器(分压器接法),虚线框中为改装电压表。改变变阻器R的滑片位置，使V的示数分别为0.5V、1.0V、1.5V、2.0V……核对改装电压表的示数是否正确，并算出改装的电压表满刻度时的百分误差。例如：改装的电压表满刻度3V时，标准电压表V的读数为3.1V，则百分误差六、多用表的电原理图3V15V－R2R1G乙R1GVRSmA表头Ig=1mA′，Rg=100Ω′R1=20ΩR2=180ΩR3=2.9KΩR4=14.9KΩR5+R6=1.4KΩ3V15VR4R3GR2R110mA1mAΩR5R6－＋Ig=0.5mA，Rg=200ΩGR2R110mA1mA－＋3V15VmAR4R3－＋ΩR5R6mA虚线框中等效于一个1mA的电流表9．如图所示，电流表A1(0-3A)和A2(0—0．6A)是由两个相同的电流计改装而成，现将这两个电流表并联后接人电路中．闭合开关S，调节滑动变阻器，下列说法中正确的是(BC)A．A1、A2的读数之比为1:1B．A1、A2的读数之比为5:1C．A1、A2的指针偏转角度之比为1:1D．A1、A2的指针偏转角度之比为1:5现有一块59C2型的小量程电流表G（表头），满偏电流为50µA，内阻约为800～850Ω，把它改装成1mA、10mA的两量程电流表。可供选择的器材有：滑动变阻器R1，最大阻值20Ω；滑动变阻器R2，最大阻值100kΩ；电阻箱R′，最大阻值9999Ω；定值电阻R0，阻值1kΩ；电池E1，电动势1.5V；电池E2，电动势3.0V；电池E3，电动势4.5V；（所有电池内阻均不计）标准电流表A，满偏电流1.5mA；（1）采用如图1所示电路测量表头的内阻，为提高测量精确度，选用的滑动变阻器为__________；选用的电池为__________。（2）将G改装成两量程电流表。现有两种备选电路，示于图2和图3。图__________为合理电路，另一电路不合理的理由是___________________________________________。（3）将改装后的电流表与标准电流表逐格进行核对（仅核对1mA量程），画出所用电路图，图中待核对的电流表符号用A′来表示。解：（1）RR′S2S1EGRbRa10mA1mAGRdRc－10mA1mAS4GS3图1图2图3R1RoE1SAA′′A1A2ErS（2）图2图3的电路更换量程时会使分流电阻都未并在表头上，以致流过表头的电流过大而损坏。（3）如右图所示：22、II.（12分）一直流电压表V，量程为1V，内阻为1000，现将一个阻值在5000-7000之间的固定电阻R1与此电压表串联，以扩大电压表量程，为求得扩大后量程的准确值，再给定一直流电源（电动势E为6~7V，内阻不计）、一阻值R2＝2000的固定电阻、两个单刀开关S1、S2及导线若干。（1）为达到上述目的，将对应的图连成一个完整的实验电路图。（2）连线完成以后，当S1、S2均闭合时，电压表示数为0.90V；当S1闭合，S2断开时，电压表示数为0.70V。由此可以计算出改装后电压表的量程为__________V，电动势为__________V。（1）实验电路图如图示，（2）7，6.3，21.（2）在把电流表改装成电压表的实验中，把量程为Ig、内阻未知的电流表G改装成电压表。①采用如图1所示的电路测电流表G的内阻Rg，根据电路图连接实物图；②测得电流表G内阻为Rg，把它改装成量程为UV的电压表，需要联...
