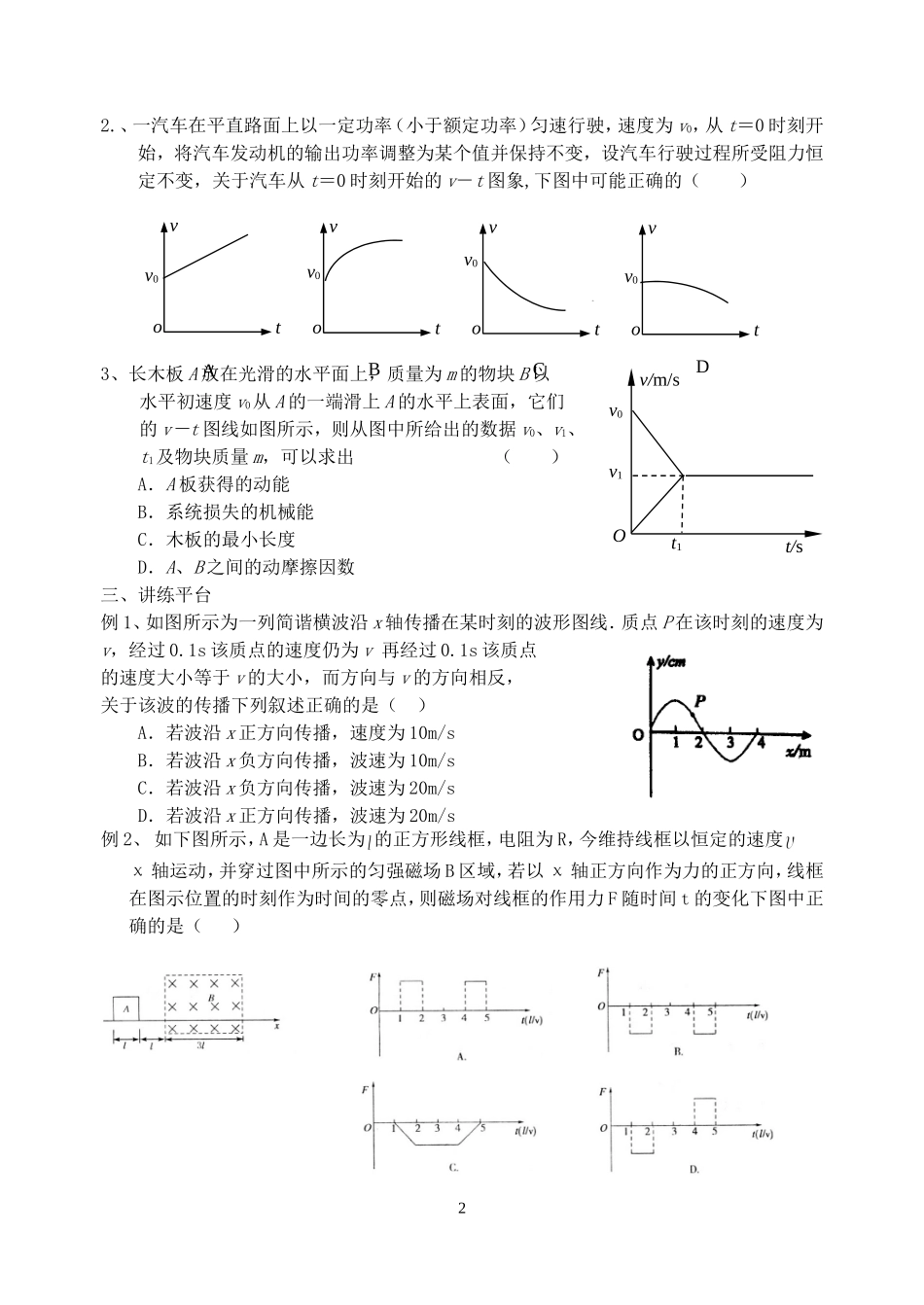

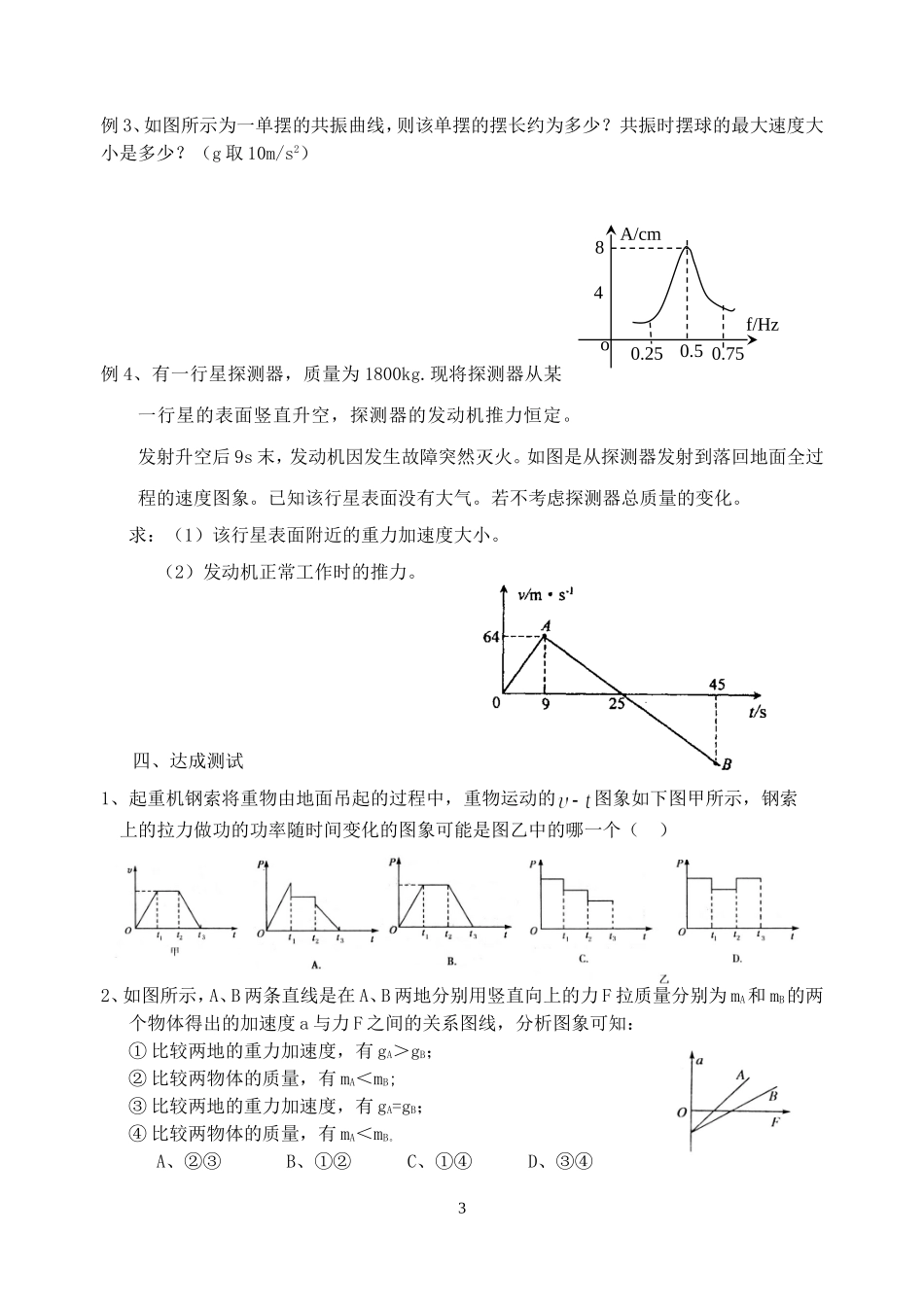

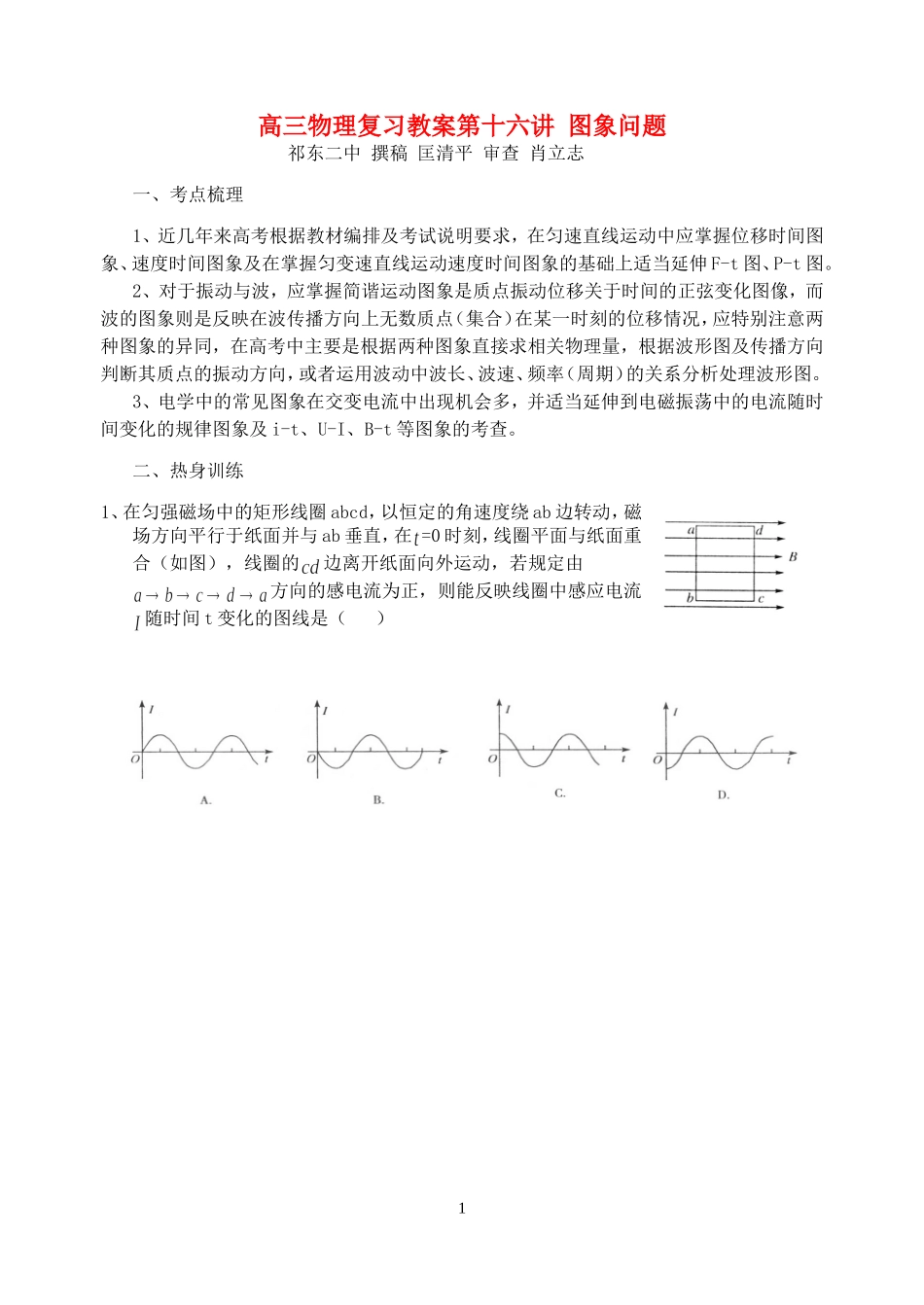

高三物理复习教案第十六讲图象问题祁东二中撰稿匡清平审查肖立志一、考点梳理1、近几年来高考根据教材编排及考试说明要求，在匀速直线运动中应掌握位移时间图象、速度时间图象及在掌握匀变速直线运动速度时间图象的基础上适当延伸F-t图、P-t图。2、对于振动与波，应掌握简谐运动图象是质点振动位移关于时间的正弦变化图像，而波的图象则是反映在波传播方向上无数质点（集合）在某一时刻的位移情况，应特别注意两种图象的异同，在高考中主要是根据两种图象直接求相关物理量，根据波形图及传播方向判断其质点的振动方向，或者运用波动中波长、波速、频率（周期）的关系分析处理波形图。3、电学中的常见图象在交变电流中出现机会多，并适当延伸到电磁振荡中的电流随时间变化的规律图象及i-t、U-I、B-t等图象的考查。二、热身训练1、在匀强磁场中的矩形线圈abcd，以恒定的角速度绕ab边转动，磁场方向平行于纸面并与ab垂直，在=0时刻，线圈平面与纸面重合（如图），线圈的边离开纸面向外运动，若规定由方向的感电流为正，则能反映线圈中感应电流随时间t变化的图线是（）1t/sv/m/sv0v1t1O2.、一汽车在平直路面上以一定功率（小于额定功率）匀速行驶，速度为v0，从t＝0时刻开始，将汽车发动机的输出功率调整为某个值并保持不变，设汽车行驶过程所受阻力恒定不变，关于汽车从t＝0时刻开始的v－t图象,下图中可能正确的（）3、长木板A放在光滑的水平面上，质量为m的物块B以水平初速度v0从A的一端滑上A的水平上表面，它们的v－t图线如图所示，则从图中所给出的数据v0、v1、t1及物块质量m，可以求出（）A．A板获得的动能B．系统损失的机械能C．木板的最小长度D．A、B之间的动摩擦因数三、讲练平台例1、如图所示为一列简谐横波沿x轴传播在某时刻的波形图线．质点P在该时刻的速度为v，经过0.1s该质点的速度仍为v再经过0.1s该质点的速度大小等于v的大小，而方向与v的方向相反，关于该波的传播下列叙述正确的是（）A．若波沿x正方向传播，速度为10m/sB．若波沿x负方向传播，波速为10m/sC．若波沿x负方向传播，波速为20m/sD．若波沿x正方向传播，波速为20m/s例2、如下图所示，A是一边长为的正方形线框，电阻为R，今维持线框以恒定的速度χ轴运动，并穿过图中所示的匀强磁场B区域，若以χ轴正方向作为力的正方向，线框在图示位置的时刻作为时间的零点，则磁场对线框的作用力F随时间t的变化下图中正确的是（）2BDvtov0vtov0vtov0vtov0AC例3、如图所示为一单摆的共振曲线，则该单摆的摆长约为多少？共振时摆球的最大速度大小是多少？（g取10m/s2）例4、有一行星探测器，质量为1800kg.现将探测器从某一行星的表面竖直升空，探测器的发动机推力恒定。发射升空后9s末，发动机因发生故障突然灭火。如图是从探测器发射到落回地面全过程的速度图象。已知该行星表面没有大气。若不考虑探测器总质量的变化。求：（1）该行星表面附近的重力加速度大小。（2）发动机正常工作时的推力。四、达成测试1、起重机钢索将重物由地面吊起的过程中，重物运动的图象如下图甲所示，钢索上的拉力做功的功率随时间变化的图象可能是图乙中的哪一个（）2、如图所示，A、B两条直线是在A、B两地分别用竖直向上的力F拉质量分别为mA和mB的两个物体得出的加速度a与力F之间的关系图线，分析图象可知：①比较两地的重力加速度，有gA＞gB；②比较两物体的质量，有mA＜mB;③比较两地的重力加速度，有gA=gB；④比较两物体的质量，有mA＜mB。A、②③B、①②C、①④D、③④3oA/cmf/Hz0.250.50.75843、一矩形线圈，绕垂直于匀强磁场并位于线圈平面内的固定轴转动，线圈中的感应电动势E随时间t的变化的图线如下图所示，则下列说法正确的是（）A、t1时刻通过线圈的磁通量为零B、t2时刻通过线圈的磁通量绝对值最大C、t3时刻通过线圈的磁通量变化率最大D、每当i变换方向时，通过线圈的磁通量的绝对值都最大4、家用电饭煲中的电热部分是在电路中串联一个PTC以钛酸钡为主要材料的热敏电阻器，其电阻率随温度变化的规律如下图所示，由于这种特性，它具有温控功能，能使电饭煲自动地处于煮饭和保温状态，对于PTC元件在电饭煲中的作用，以下说法正确的是...
