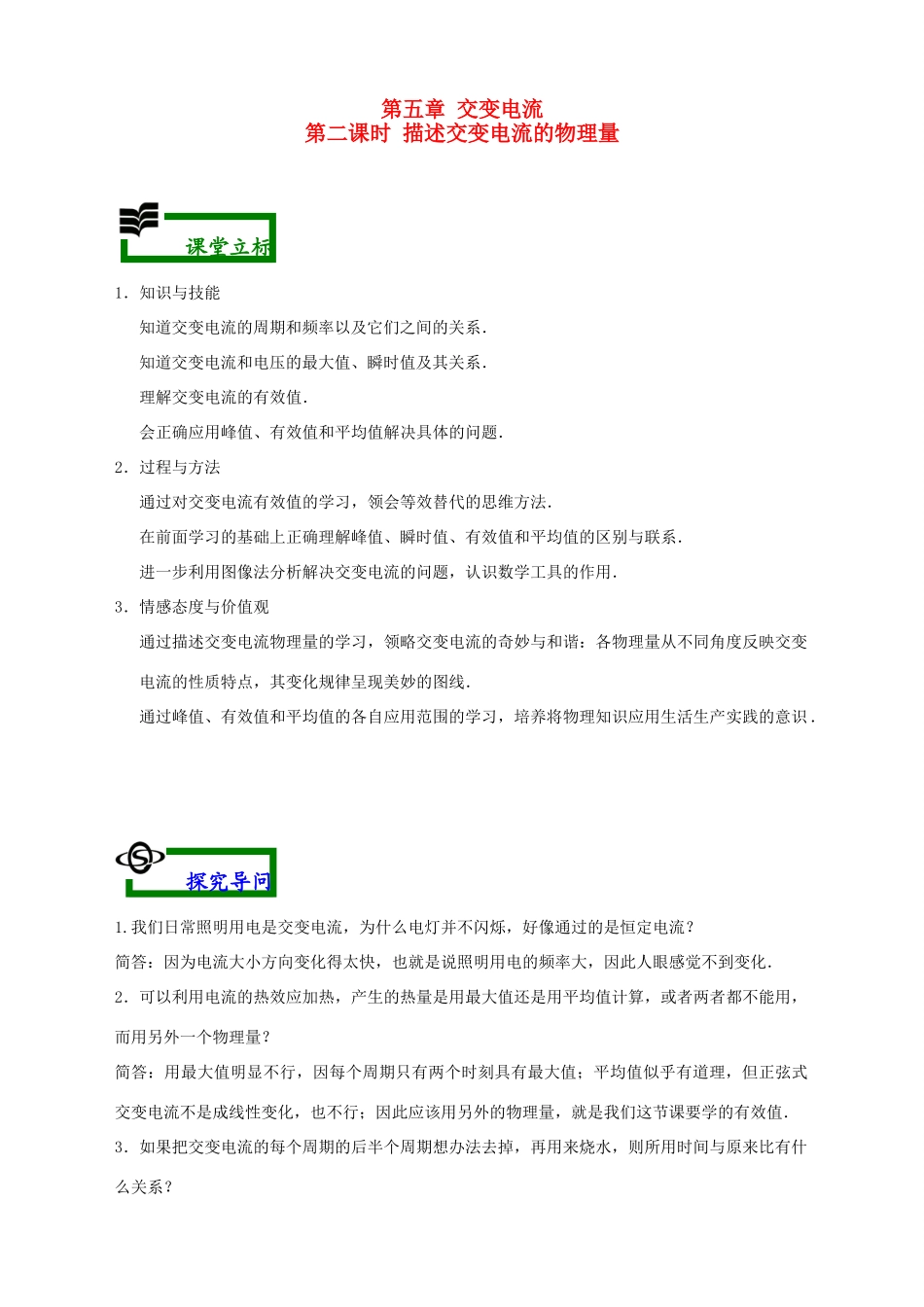

第五章交变电流第二课时描述交变电流的物理量1．知识与技能知道交变电流的周期和频率以及它们之间的关系．知道交变电流和电压的最大值、瞬时值及其关系．理解交变电流的有效值．会正确应用峰值、有效值和平均值解决具体的问题．2．过程与方法通过对交变电流有效值的学习，领会等效替代的思维方法．在前面学习的基础上正确理解峰值、瞬时值、有效值和平均值的区别与联系．进一步利用图像法分析解决交变电流的问题，认识数学工具的作用．3．情感态度与价值观通过描述交变电流物理量的学习，领略交变电流的奇妙与和谐：各物理量从不同角度反映交变电流的性质特点，其变化规律呈现美妙的图线．通过峰值、有效值和平均值的各自应用范围的学习，培养将物理知识应用生活生产实践的意识．1.我们日常照明用电是交变电流，为什么电灯并不闪烁，好像通过的是恒定电流？简答：因为电流大小方向变化得太快，也就是说照明用电的频率大，因此人眼感觉不到变化．2．可以利用电流的热效应加热，产生的热量是用最大值还是用平均值计算，或者两者都不能用，而用另外一个物理量？简答：用最大值明显不行，因每个周期只有两个时刻具有最大值；平均值似乎有道理，但正弦式交变电流不是成线性变化，也不行；因此应该用另外的物理量，就是我们这节课要学的有效值．3．如果把交变电流的每个周期的后半个周期想办法去掉，再用来烧水，则所用时间与原来比有什么关系？课堂立标探究导问O图5.2-1简答：所用时间应该为原来的2倍．★自主学习（学思练）一、交变电流的周期和频率：1．周期：交变电流完成一次所需要的时间叫做周期，用表示，单位为．2．频率：1秒内交变电流完成的次数叫做频率，用表示，单位为．3．周期和频率的关系：．4．物理意义：表征交变电流变化的．5．角频率：线圈转动角速度．与周期、频率的关系：．6．我国民用交变电流的周期s,频率Hz,角频率rad/s．二、交变电流的峰值、有效直和平均值1．峰值：①定义：交变电流在一个周期内所能达到的最大值．②物理意义：峰值可以表示交变电流的或电压的．③与瞬时值关系：磁场中匀速转动的线圈与中性面垂直时对应的瞬时值就是峰值．④大小：对N匝线圈，电动势的峰值；电流的峰值（回路总电阻阻值为R）．⑤应用：电容器所能承受的电压要于（填“高”、“低”或“等”）交流电压的峰值．2．有效值：①定义：让交流和恒定电流通过的电阻，如果它们在一个周期内产生的热量，就把这个恒定电流的和叫做这个交流的有效值．②依据：恒定电流和该交流的热效应相当．这是的思维方法．③正弦式交变电流有效值与峰值的关系：；．④说明：各种使用交流的电器设备上所标的额定电压和额定电流都是指；一般交流电压表测量的数值也是指；一般所指的交变电流的数值，如无特别说明，都是指有效值．⑤非正弦式交变电流的有效值：峰值与有效值的关系一般不再是倍的关系，必须依据有效值探究学堂-10/A10O/s图5.2-20.010.02的定义来确定．3．平均值：①定义：交变电流的图像中，图线与横轴所围的面积跟时间的比值．其数值需根据法拉第电磁感应定律确定．②应用：类比图像中图线与横轴所围面积表示位移，在图像中图线与横轴所围面积表示，因此．4．峰值、有效直和平均值的选用：①电器元件的击穿电压为交变电压的．②求解交变电流产生的热量、功和功率问题时必须用．③计算通过导体的电量时，只能用．④保险丝的熔断电流是．★★双边活动（析拨辨）例1．如图5.2-2所示，为一正弦式交变电流的图像，则该交变电流的频率为Hz；其有效值为A．【思路剖析】据所给图像可知，此交变电流的周期为0.02s,故其频率；其峰值为10A，又是正弦式交变电流，因此有效值A．【标准答案】50Hz；A【方法规律】解决此类问题，一是要从图像获得正确信息，特别注意纵横坐标表示的物理量和单位；二是弄清周期和频率的关系以及峰值与有效值的关系．训练：某一交变电流瞬时电压表达式为V，那么交变电流电压的有效值是多少？它的周期和频率又是多少？【解答】根据得有效值V，周期ss．频率=50Hz．例2.如图5.2-3所示的两交变电流通过相同的电阻R,计算它们在电阻上产生的功率之比．图5.2-3图5.2-4i/At/s105T/2Tu...
