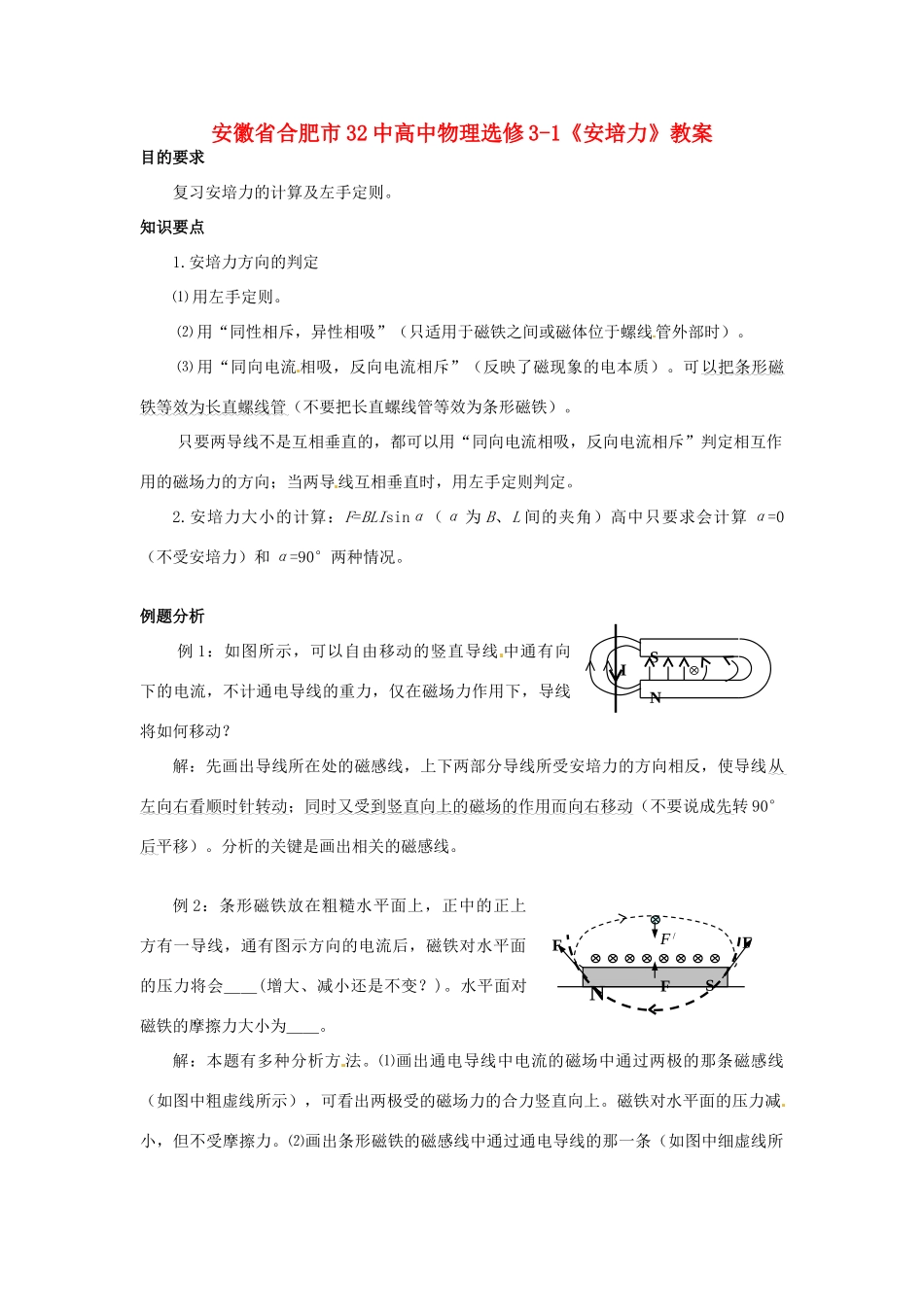

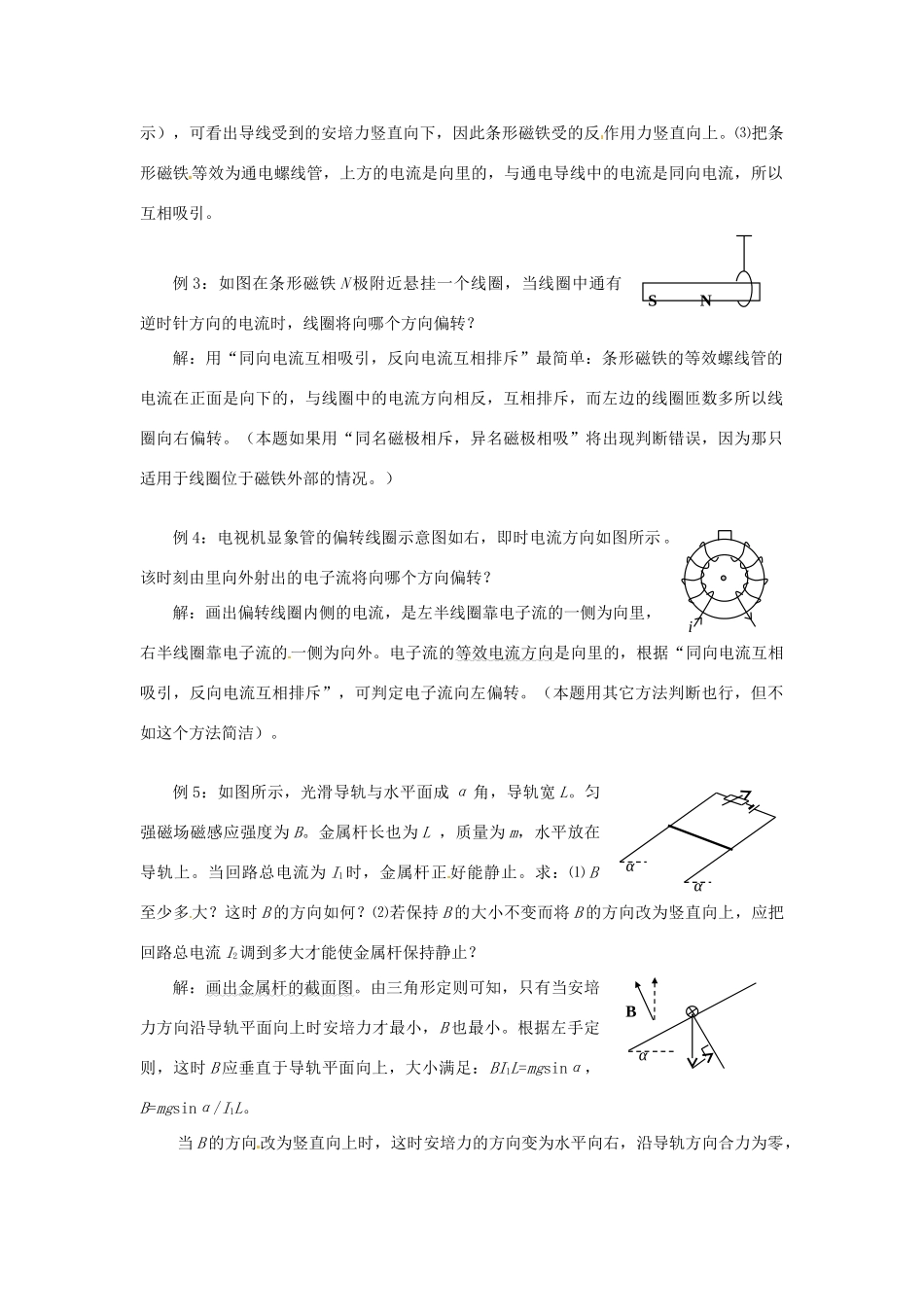

安徽省合肥市32中高中物理选修3-1《安培力》教案目的要求复习安培力的计算及左手定则。知识要点1.安培力方向的判定⑴用左手定则。⑵用“同性相斥，异性相吸”（只适用于磁铁之间或磁体位于螺线管外部时）。⑶用“同向电流相吸，反向电流相斥”（反映了磁现象的电本质）。可以把条形磁铁等效为长直螺线管（不要把长直螺线管等效为条形磁铁）。只要两导线不是互相垂直的，都可以用“同向电流相吸，反向电流相斥”判定相互作用的磁场力的方向；当两导线互相垂直时，用左手定则判定。2.安培力大小的计算：F=BLIsinα（α为B、L间的夹角）高中只要求会计算α=0（不受安培力）和α=90°两种情况。例题分析例1：如图所示，可以自由移动的竖直导线中通有向下的电流，不计通电导线的重力，仅在磁场力作用下，导线将如何移动？解：先画出导线所在处的磁感线，上下两部分导线所受安培力的方向相反，使导线从左向右看顺时针转动；同时又受到竖直向上的磁场的作用而向右移动（不要说成先转90°后平移）。分析的关键是画出相关的磁感线。例2：条形磁铁放在粗糙水平面上，正中的正上方有一导线，通有图示方向的电流后，磁铁对水平面的压力将会＿＿(增大、减小还是不变？)。水平面对磁铁的摩擦力大小为＿＿。解：本题有多种分析方法。⑴画出通电导线中电流的磁场中通过两极的那条磁感线（如图中粗虚线所示），可看出两极受的磁场力的合力竖直向上。磁铁对水平面的压力减小，但不受摩擦力。⑵画出条形磁铁的磁感线中通过通电导线的那一条（如图中细虚线所NSFFF/FSNI示），可看出导线受到的安培力竖直向下，因此条形磁铁受的反作用力竖直向上。⑶把条形磁铁等效为通电螺线管，上方的电流是向里的，与通电导线中的电流是同向电流，所以互相吸引。例3：如图在条形磁铁N极附近悬挂一个线圈，当线圈中通有逆时针方向的电流时，线圈将向哪个方向偏转？解：用“同向电流互相吸引，反向电流互相排斥”最简单：条形磁铁的等效螺线管的电流在正面是向下的，与线圈中的电流方向相反，互相排斥，而左边的线圈匝数多所以线圈向右偏转。（本题如果用“同名磁极相斥，异名磁极相吸”将出现判断错误，因为那只适用于线圈位于磁铁外部的情况。）例4：电视机显象管的偏转线圈示意图如右，即时电流方向如图所示。该时刻由里向外射出的电子流将向哪个方向偏转？解：画出偏转线圈内侧的电流，是左半线圈靠电子流的一侧为向里，右半线圈靠电子流的一侧为向外。电子流的等效电流方向是向里的，根据“同向电流互相吸引，反向电流互相排斥”，可判定电子流向左偏转。（本题用其它方法判断也行，但不如这个方法简洁）。例5：如图所示，光滑导轨与水平面成α角，导轨宽L。匀强磁场磁感应强度为B。金属杆长也为L，质量为m，水平放在导轨上。当回路总电流为I1时，金属杆正好能静止。求：⑴B至少多大？这时B的方向如何？⑵若保持B的大小不变而将B的方向改为竖直向上，应把回路总电流I2调到多大才能使金属杆保持静止？解：画出金属杆的截面图。由三角形定则可知，只有当安培力方向沿导轨平面向上时安培力才最小，B也最小。根据左手定则，这时B应垂直于导轨平面向上，大小满足：BI1L=mgsinα，B=mgsinα/I1L。当B的方向改为竖直向上时，这时安培力的方向变为水平向右，沿导轨方向合力为零，iαBααSN得BI2Lcosα=mgsinα，I2=I1/cosα。（在解这类题时必须画出截面图，只有在截面图上才能正确表示各力的准确方向，从而弄清各矢量方向间的关系）。例6：如图所示，质量为m的铜棒搭在U形导线框右端，棒长和框宽均为L，磁感应强度为B的匀强磁场方向竖直向下。电键闭合后，在磁场力作用下铜棒被平抛出去，下落h后落在水平面上，水平位移为s。求闭合电键后通过铜棒的电荷量Q。解：闭合电键后的极短时间内，铜棒受安培力向右的冲量FΔt=mv0而被平抛出去，其中F=BIL，而瞬时电流和时间的乘积等于电荷量Q=IΔt，由平抛规律可算铜棒离开导线框时的初速度，最终可得。Bhs
