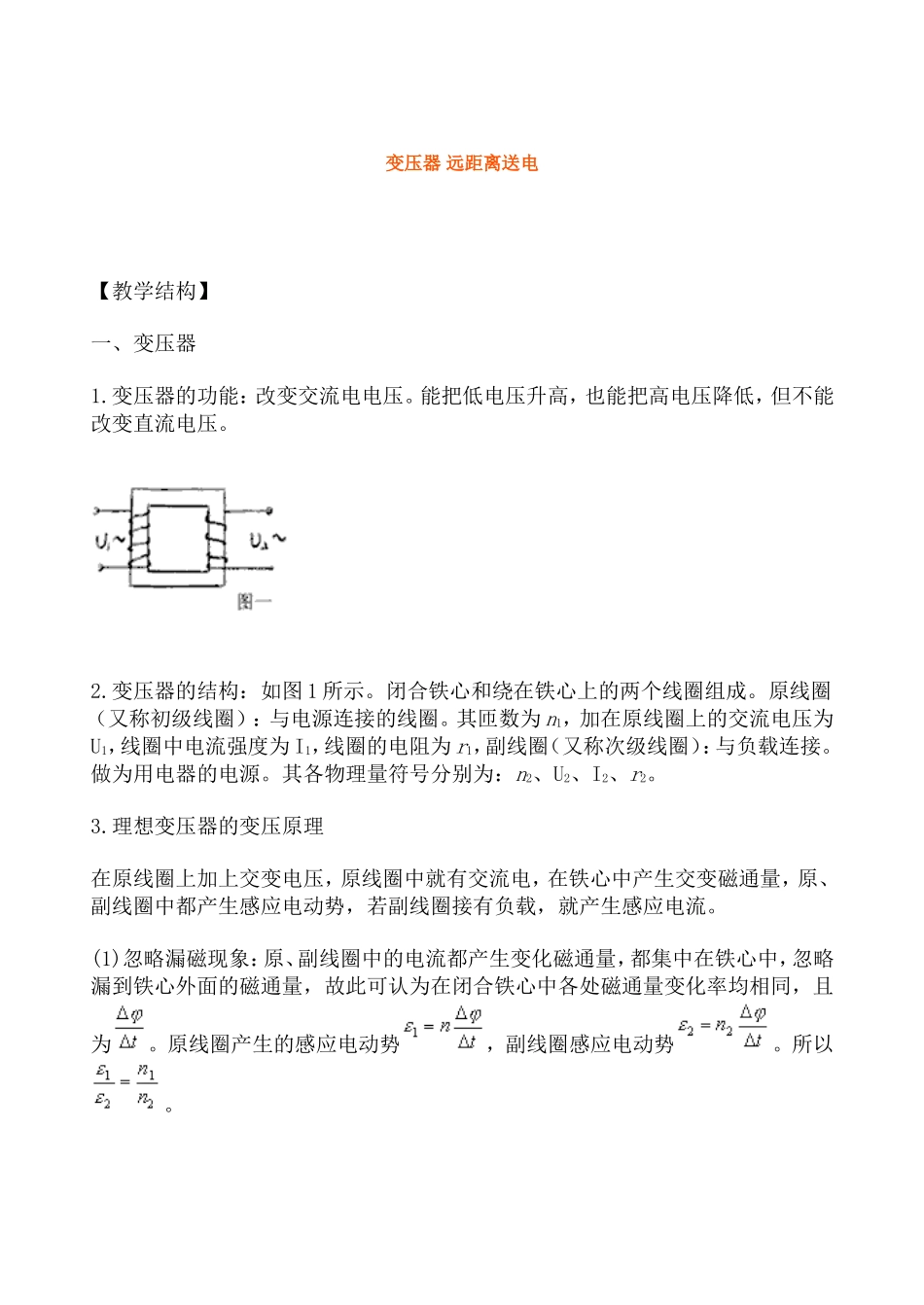

变压器远距离送电【教学结构】一、变压器1.变压器的功能：改变交流电电压。能把低电压升高，也能把高电压降低，但不能改变直流电压。2.变压器的结构：如图1所示。闭合铁心和绕在铁心上的两个线圈组成。原线圈（又称初级线圈）：与电源连接的线圈。其匝数为n1，加在原线圈上的交流电压为U1，线圈中电流强度为I1，线圈的电阻为r1，副线圈（又称次级线圈）：与负载连接。做为用电器的电源。其各物理量符号分别为：n2、U2、I2、r2。3.理想变压器的变压原理在原线圈上加上交变电压，原线圈中就有交流电，在铁心中产生交变磁通量，原、副线圈中都产生感应电动势，若副线圈接有负载，就产生感应电流。(1)忽略漏磁现象：原、副线圈中的电流都产生变化磁通量，都集中在铁心中，忽略漏到铁心外面的磁通量，故此可认为在闭合铁心中各处磁通量变化率均相同，且为。原线圈产生的感应电动势，副线圈感应电动势。所以。(2)忽略原、副线圈的电阻r1、r2。加在原线圈的电压与感应电动势就可近似认为：，同理副线圈的感应电动势与输出电压关系为：所以。变压器的原、副线圈的端电压之比就等于这两个线圈匝数之比。当n1
