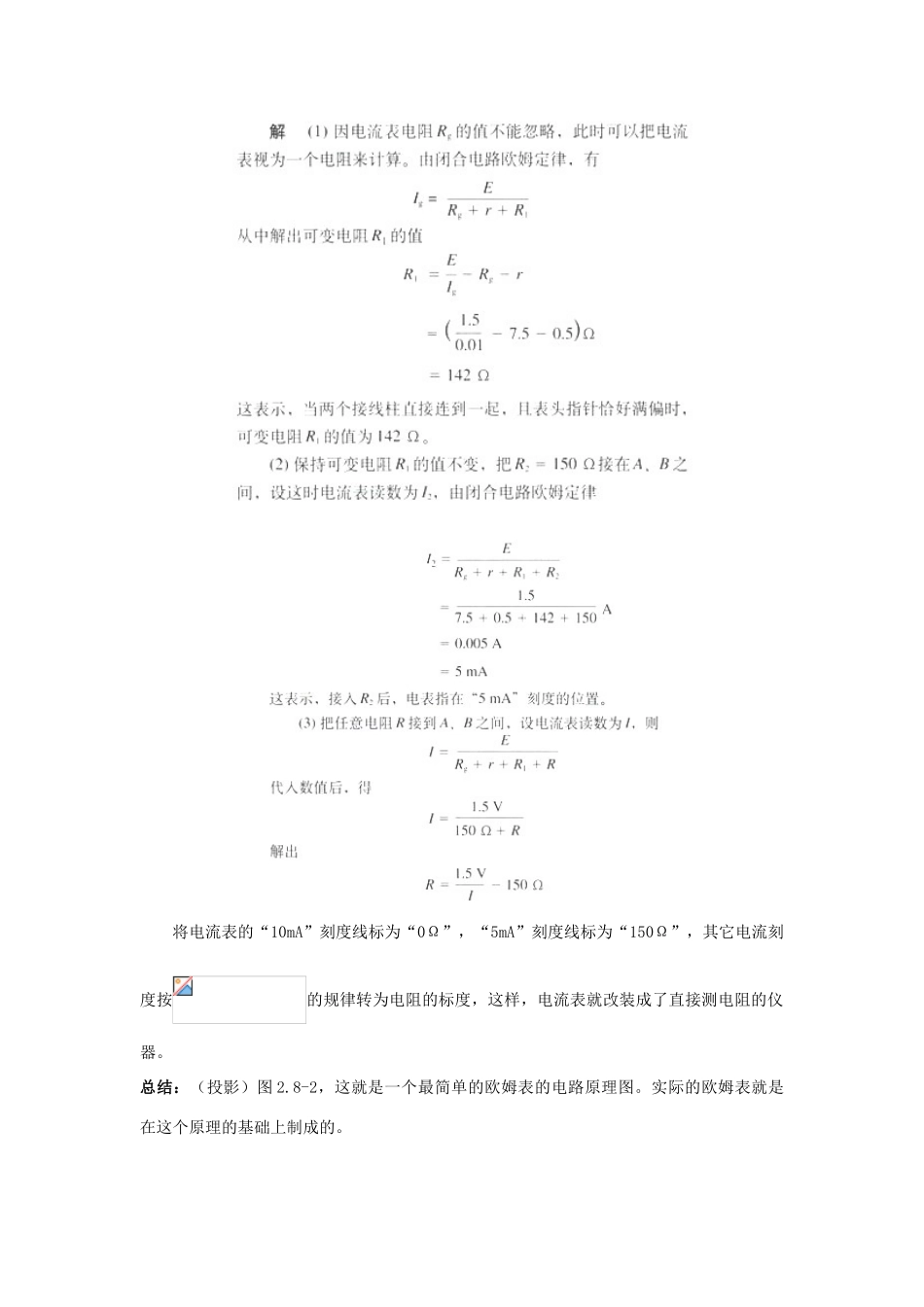

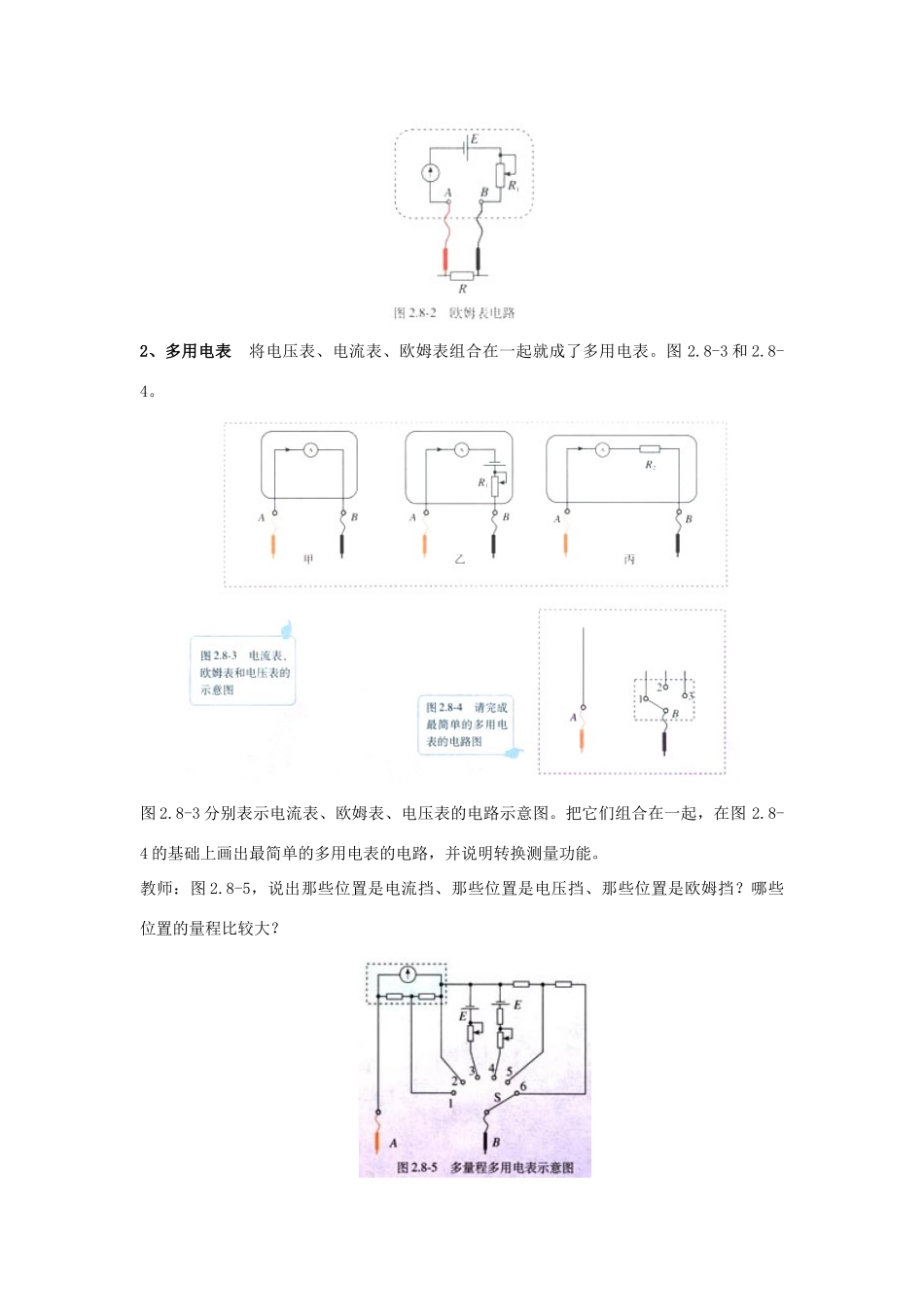

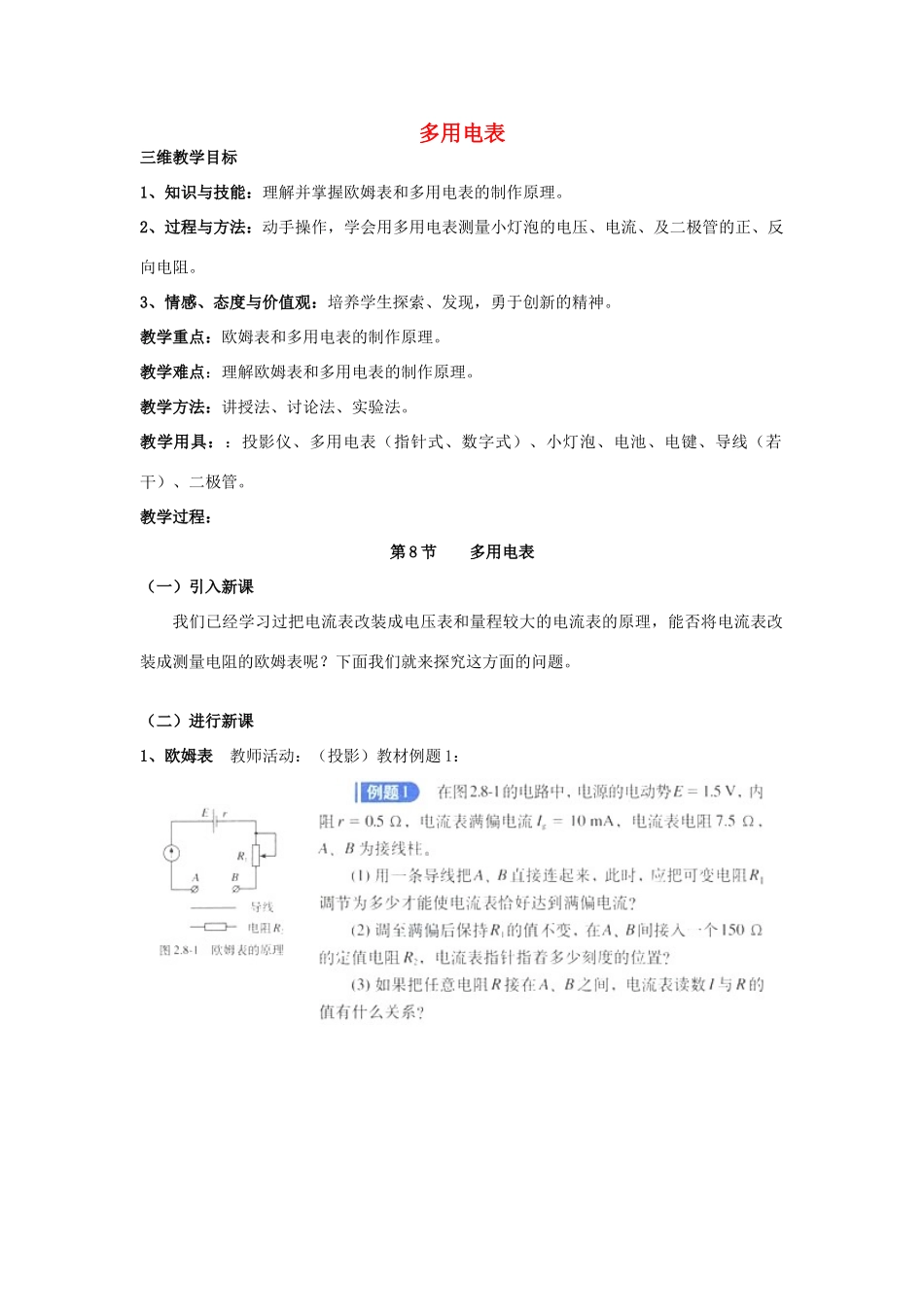

多用电表三维教学目标1、知识与技能：理解并掌握欧姆表和多用电表的制作原理。2、过程与方法：动手操作，学会用多用电表测量小灯泡的电压、电流、及二极管的正、反向电阻。3、情感、态度与价值观：培养学生探索、发现，勇于创新的精神。教学重点：欧姆表和多用电表的制作原理。教学难点：理解欧姆表和多用电表的制作原理。教学方法：讲授法、讨论法、实验法。教学用具：：投影仪、多用电表（指针式、数字式）、小灯泡、电池、电键、导线（若干）、二极管。教学过程：第8节多用电表（一）引入新课我们已经学习过把电流表改装成电压表和量程较大的电流表的原理，能否将电流表改装成测量电阻的欧姆表呢？下面我们就来探究这方面的问题。（二）进行新课1、欧姆表教师活动：（投影）教材例题1：将电流表的“10mA”刻度线标为“0Ω”，“5mA”刻度线标为“150Ω”，其它电流刻度按的规律转为电阻的标度，这样，电流表就改装成了直接测电阻的仪器。总结：（投影）图2.8-2，这就是一个最简单的欧姆表的电路原理图。实际的欧姆表就是在这个原理的基础上制成的。2、多用电表将电压表、电流表、欧姆表组合在一起就成了多用电表。图2.8-3和2.8-4。图2.8-3分别表示电流表、欧姆表、电压表的电路示意图。把它们组合在一起，在图2.8-4的基础上画出最简单的多用电表的电路，并说明转换测量功能。教师：图2.8-5，说出那些位置是电流挡、那些位置是电压挡、那些位置是欧姆挡？哪些位置的量程比较大？教师：图2.8-6和2.8-7，向学生介绍指针式多用电表和数字式多用电表的外形和各部分结构。3、练习使用多用电表准备（1）观察多用电表的外形，认识选择开关的测量项目及量程。（2）检查多用电表的指针是否停在表盘刻度左端的零位置。若不指零则可用小螺丝刀调整机械调零旋钮使指针指零。（3）将红、黑表笔分别插入“+”、“-”插孔。测电压（4）将选择开关置于直流电压2.5V挡，测1.5V干电池的电压。（5）将选择开关置于交流电压250V挡，测220V的交流电压。测电流（6）将选择开关置于直流电流10mA挡，测量1.5V干电池与200Ω电阻串联回路的电流。测电阻（7）将选择开关置于欧姆表的“×1”挡，短接红、黑表笔，转动调整欧姆零点的旋钮，使指针指向欧姆表刻度的零位置。（8）将两表笔分别接触几欧、几十欧的定值电阻两端，读出欧姆表指示的电阻数值并与标准值比较，然后断开表笔。（9）将选择开关置于欧姆挡的“100”挡，重新调整欧姆零点，然后测定几百欧、几千欧的电阻，并将测定值与标准值进行比较。测二极管的正、反向电阻（10）首先弄清两个问题：①二极管的单向导电性。如图2.8-10，电流从正极流入电阻较小，从正极流出时电阻较大。②欧姆表中电流的方向。从黑表笔流出，经过待测电阻，从红表笔流入。（11）测正向电阻：将选择开关置于欧姆表的“×10”挡，短接红、黑表笔，转动调整欧姆零点的旋钮，使指针指向欧姆表刻度的零位置。黑表笔接二极管正极、红表笔接二极管负极（如图2.8-11），读出欧姆表指示的电阻数值，乘以倍率，记下正向阻值。（12）测反向电阻：将选择开关置于欧姆表的“×1000”挡，短接红、黑表笔，转动调整欧姆零点的旋钮，使指针指向欧姆表刻度的零位置。黑表笔接二极管负极、红表笔接二极管正极（如图2.8-12），读出欧姆表指示的电阻数值，乘以倍率，记下反向阻值。（13）实验完毕，将表笔从插孔中拔出，并将选择开关置于“OFF”挡或交流电压最高挡。【说明】1、多用电表在使用前，一定要观察指针是否指向电流的零刻度，若有偏差，应调整机械零点。2、合理选择电流、电压挡的量程，使指针尽可能指在表盘中央附近。3、测电阻时，待测电阻要与别的元件断开，切不要用手接触表笔。4、合理选择欧姆挡的量程，使指针尽可能指在表盘中央附近。5、换用欧姆档的量程时，一定要重新调整欧姆零点。6、要用欧姆档读数时，注意乘以选择开关所指的倍。；7、实验完毕，将表笔从插孔中拔出，并将选择开关置于“OFF”挡或交流电压最高挡。长期不用，应将多用电表中的电池取出。思考与讨论：（投影）教材图2.8-13。两位同学在多用电表用完后，把选择开关放在图示的位置，你认为谁的习惯比较好？5...
