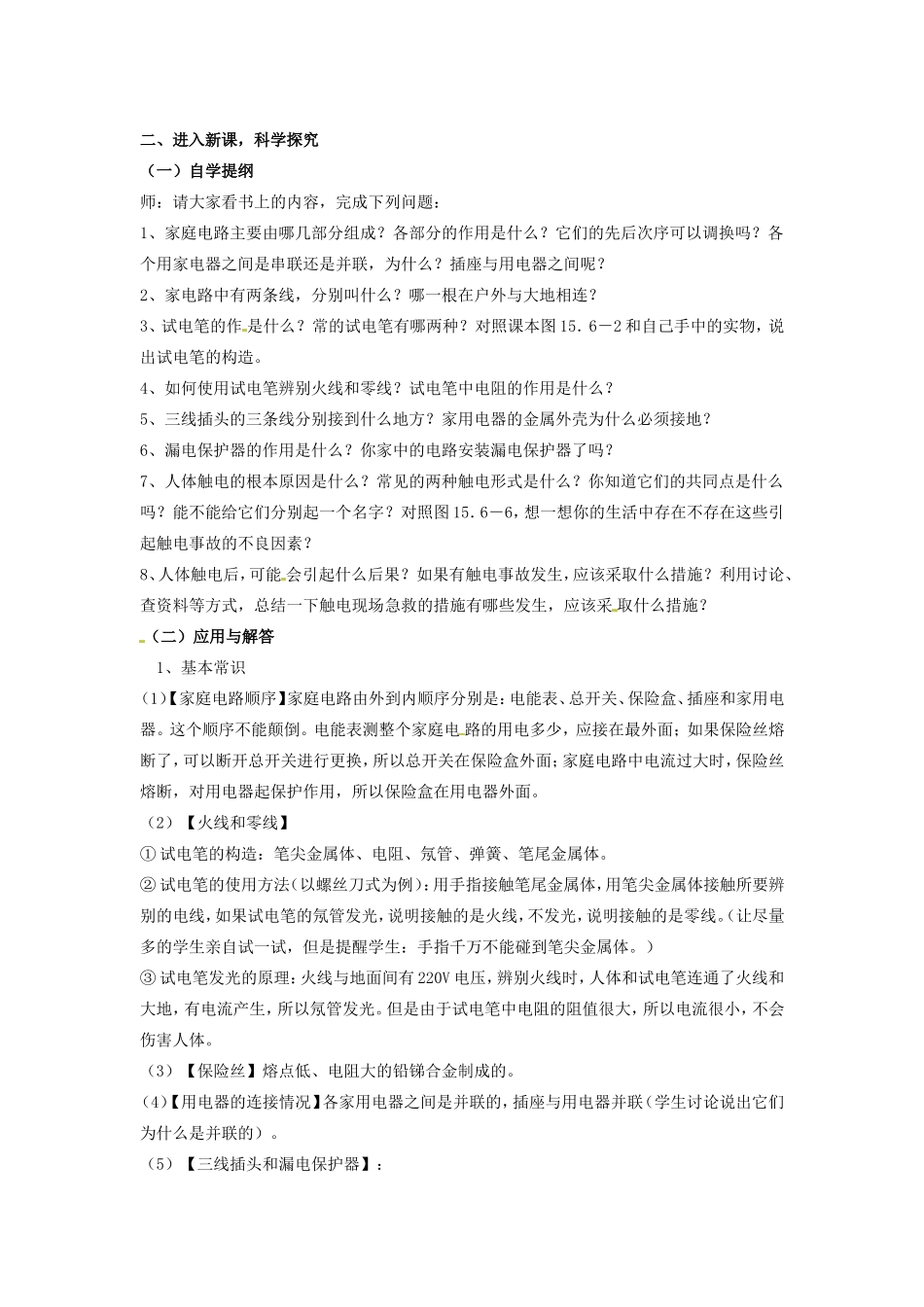

第6节.《生活用电常识》教学目标：知识目标：1、知道家庭电路的组成；2、知道火线和零线间电压的大小；3、知道测电笔的结构及原理；4、知道使用三线插头为什么安全及漏电保护器的原理。过程方法：1、通过观察体验保险丝怎样保险，培养学生的观察能力，初步的分析和概括能力。2、通过联系生活实际，培养学生利用物理知识解决简单问题的能力。情感目标：1、通过本节课的学习，使学生进一步体验安全用电的重要性。增强学生安全用电的意识。2、通过学习本节内容，进一步激发学生对学习物理的兴趣、培养学生严谨的科学态度。重、难点：1、家用电器之间是如何连接的？2、试电笔的使用方法是什么？用试电笔接触火线有没有可能发生危险？3、家用电器的金属外壳为什么要接地？4、两种触电方式的共同之处是什么？触电的急救措施有哪些？教学准备：家庭电路演示版、测电笔、插座板、漏电保护器等。教学过程：一、创设情境，引入新课师：我们己介绍了有关安全用电的基本知识。那就是欧姆定律与安全用电和电功率与安全用电，下面我们看一段阅读材料。（材料1）一打雷就穿上寿衣等死的老两口辽宁省瓦房店市万宝村的矫吉功夫妇，遇上打雷下雨，老两口就会穿上寿衣。因为每到打雷的时候，房顶上高压线之间摩擦产生火球，有的火球还能窜到老矫房间里面，并且还烧坏过他们的两台电视机和一部电话机。原来，1992年瓦房店市供电局给瓦房店轴承厂架设的一条66千伏的专用线路经过老矫和其他三户居民的房顶。三户邻居都与瓦房店轴承厂签订了动迁协议，先后搬走了。老矫却一直没有等来搬迁协议。老矫一直为此讨说法。可直到瓦房店轴承厂当时主管动迁工作的基建处也解散了，也没有解决。工厂现任领导班子都是1999年之后才走马上任的，谁也不知道这件事。（中央电视台《共同关注》2006年11月3日）同学们，由阅读材料可以看出，电是必须的，又是危险的。所以，我们要学习一些生活方面的用电常识，做到安全用电。（板书课题）二、进入新课，科学探究（一）自学提纲师：请大家看书上的内容，完成下列问题：1、家庭电路主要由哪几部分组成？各部分的作用是什么？它们的先后次序可以调换吗？各个用家电器之间是串联还是并联，为什么？插座与用电器之间呢？2、家电路中有两条线，分别叫什么？哪一根在户外与大地相连？3、试电笔的作是什么？常的试电笔有哪两种？对照课本图15．6－2和自己手中的实物，说出试电笔的构造。4、如何使用试电笔辨别火线和零线？试电笔中电阻的作用是什么？5、三线插头的三条线分别接到什么地方？家用电器的金属外壳为什么必须接地？6、漏电保护器的作用是什么？你家中的电路安装漏电保护器了吗？7、人体触电的根本原因是什么？常见的两种触电形式是什么？你知道它们的共同点是什么吗？能不能给它们分别起一个名字？对照图15．6－6，想一想你的生活中存在不存在这些引起触电事故的不良因素？8、人体触电后，可能会引起什么后果？如果有触电事故发生，应该采取什么措施？利用讨论、查资料等方式，总结一下触电现场急救的措施有哪些发生，应该采取什么措施？（二）应用与解答1、基本常识（1）【家庭电路顺序】家庭电路由外到内顺序分别是：电能表、总开关、保险盒、插座和家用电器。这个顺序不能颠倒。电能表测整个家庭电路的用电多少，应接在最外面；如果保险丝熔断了，可以断开总开关进行更换，所以总开关在保险盒外面；家庭电路中电流过大时，保险丝熔断，对用电器起保护作用，所以保险盒在用电器外面。（2）【火线和零线】①试电笔的构造：笔尖金属体、电阻、氖管、弹簧、笔尾金属体。②试电笔的使用方法（以螺丝刀式为例）：用手指接触笔尾金属体，用笔尖金属体接触所要辨别的电线，如果试电笔的氖管发光，说明接触的是火线，不发光，说明接触的是零线。（让尽量多的学生亲自试一试，但是提醒学生：手指千万不能碰到笔尖金属体。）③试电笔发光的原理：火线与地面间有220V电压，辨别火线时，人体和试电笔连通了火线和大地，有电流产生，所以氖管发光。但是由于试电笔中电阻的阻值很大，所以电流很小，不会伤害人体。（3）【保险丝】熔点低、电阻大的铅锑合金制成的。（4）【用电器的连...
