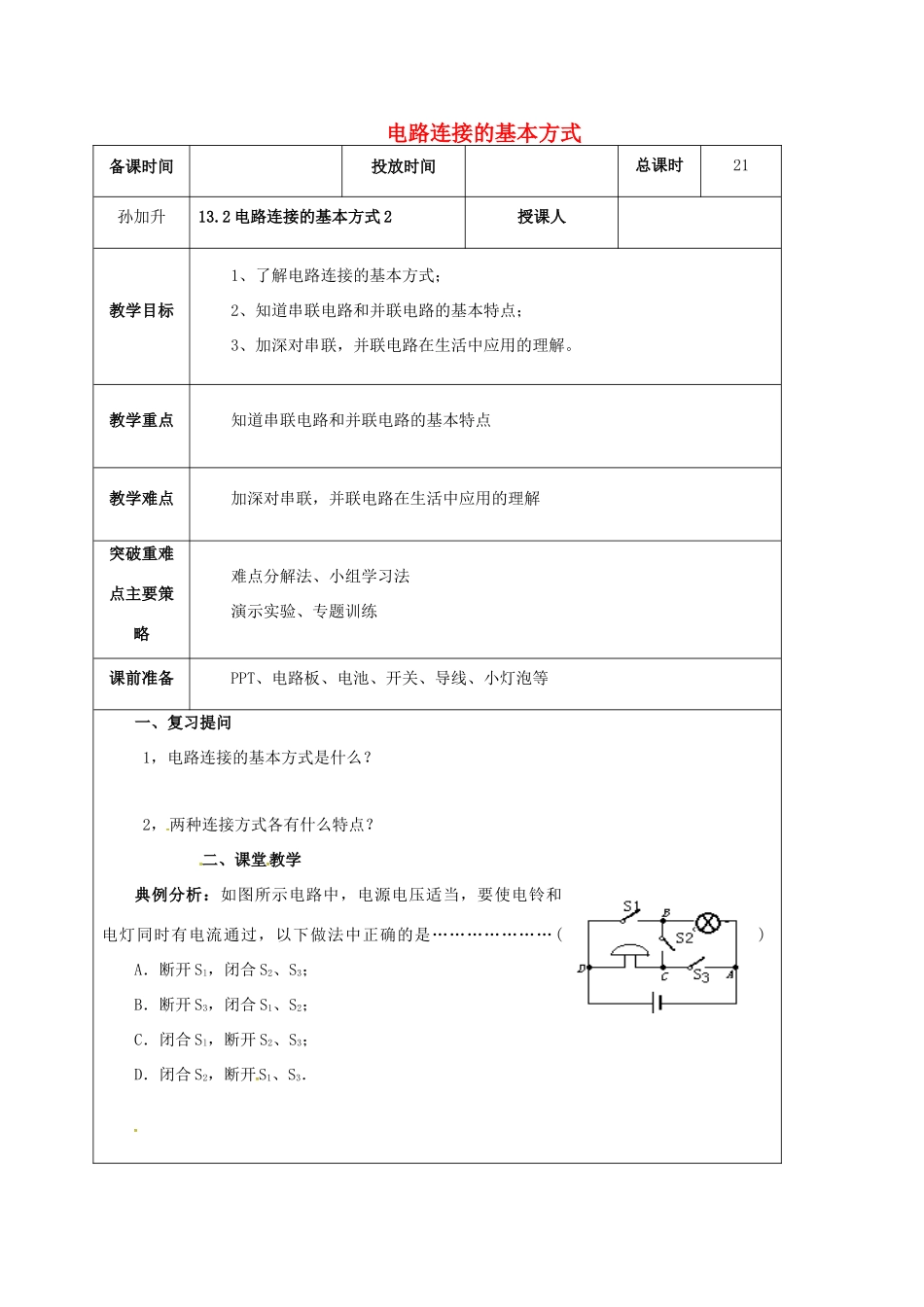

电路连接的基本方式备课时间投放时间总课时21孙加升13.2电路连接的基本方式2授课人教学目标1、了解电路连接的基本方式；2、知道串联电路和并联电路的基本特点；3、加深对串联，并联电路在生活中应用的理解。教学重点知道串联电路和并联电路的基本特点教学难点加深对串联，并联电路在生活中应用的理解突破重难点主要策略难点分解法、小组学习法演示实验、专题训练课前准备PPT、电路板、电池、开关、导线、小灯泡等一、复习提问1，电路连接的基本方式是什么？2，两种连接方式各有什么特点？二、课堂教学典例分析：如图所示电路中，电源电压适当，要使电铃和电灯同时有电流通过，以下做法中正确的是…………………()A．断开Sl，闭合S2、S3；B．断开S3，闭合S1、S2；C．闭合Sl，断开S2、S3；D．闭合S2，断开S1、S3．（一）完成下列习题1、下列关于串联电路的说法中,错误的是()A.各用电器是逐个顺次地连接起来的B.若一个用电器的内部开路,其余的用电器仍可能通电工作C.开关可使电路中的各灯泡同时发光或同时熄灭D.连接电路时,开关可从电池的正极或负极处接出,也可将开关接在用电器之间2、下列关于并联电路的说法中,错误的是()A.各用电器是并列地连接起来的B.若一个用电器的内部断路,其余的用电器也不可能通电工作C.并联电路是由干路和各支路组成的D.相互并联的电路两端的电压相等3、一个开关同时能控制三只灯泡,则这三只灯泡的连接方式为（）A.一定是串联B.一定是并联C.串联或并联都可以D.以上答案都不正确（二）课堂练习1、路灯总是一起亮，一起暗，它们的连接方式是，原因是2、电路发生短路故障的原因是()A.开关未闭合B.导线内部断裂C.使用了已损坏的电源D.电源的两极直接被导线连通3、如图所示电路中，电源电压适当，要使电铃和电灯同时有电流通过，以下做法中正确的是（）A．断开Sl，闭合S2、S3；B．断开S3，闭合S1、S2C.闭合Sl，断开S2、S3；D．闭合S2，断开S1、S34、图是一个简化的电冰箱电路图，学习了串联和并联电路知识，你能看懂这个电路图吗?其中M是压缩机用的电动机，L是电冰箱内的照明灯泡。电路图中的灯泡L与电动机M是串联的还是并联的?请写出你的猜想和判断方法。你的猜想：。判断的方法：。（二）课后练习1、串联电路中，如果其中有一只灯泡坏了，其他灯泡正常工作；并联电路中，如果其中有一只灯泡坏了，其他灯泡正常工作；家庭用电中的电灯的连接方式是。2、要想得到持续的电流，电路中必须有，而且电路还必须是3、如图所示，下列各电路图中，正确的是（）4、如图所示，下列电路中，开关同时控制电灯和电铃的是（）5、.如图所示电路中，开关S闭合后，小灯泡L1、L2都能正常发光的是（）6、如图所示电路，以下说法正确的是()A．只接通S2灯亮，电铃响B．只接通S1灯亮，电铃响C．只断开S3灯亮，电铃响D．只断开S1灯亮，电铃响三、布置作业：补充习题50页
