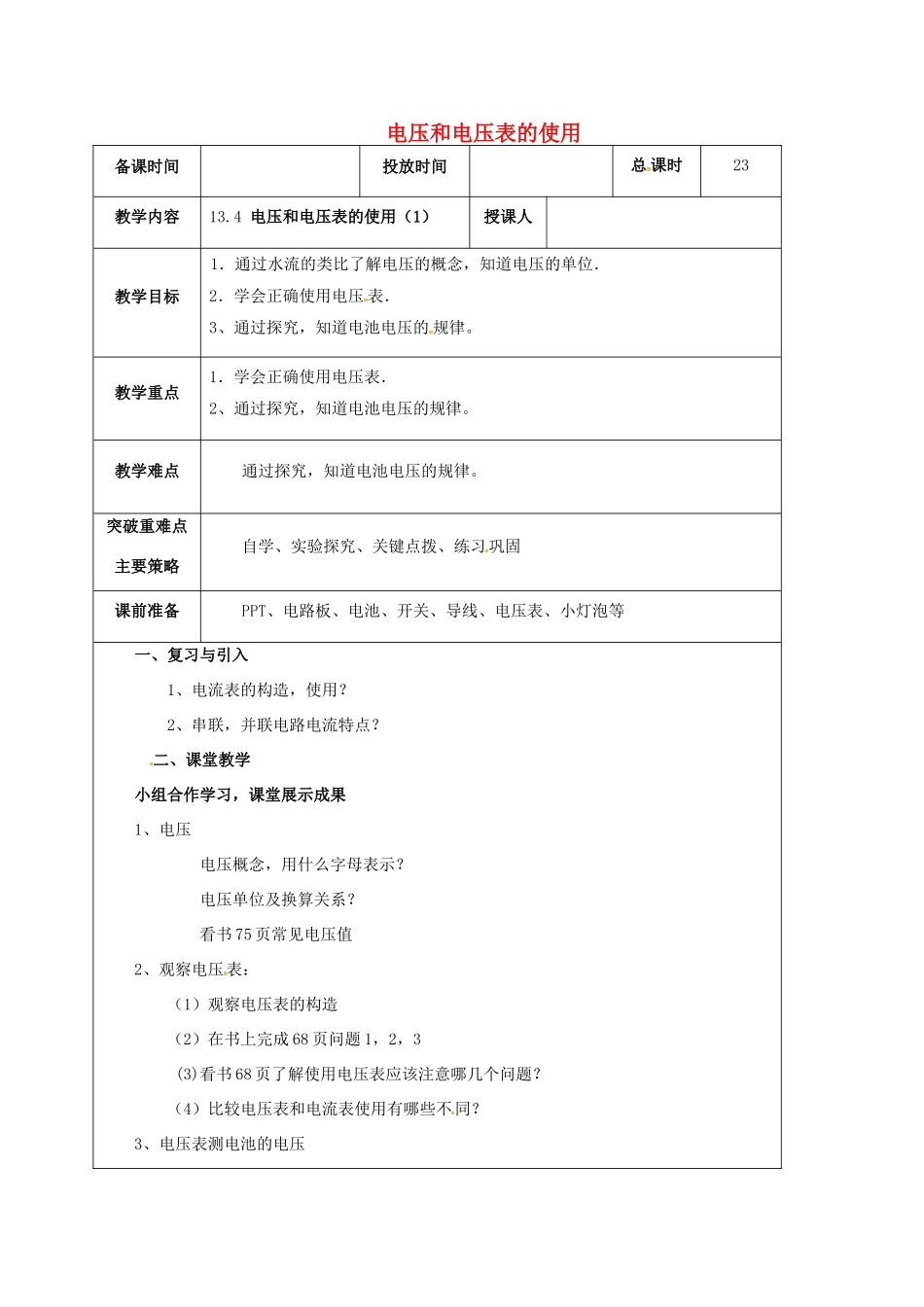

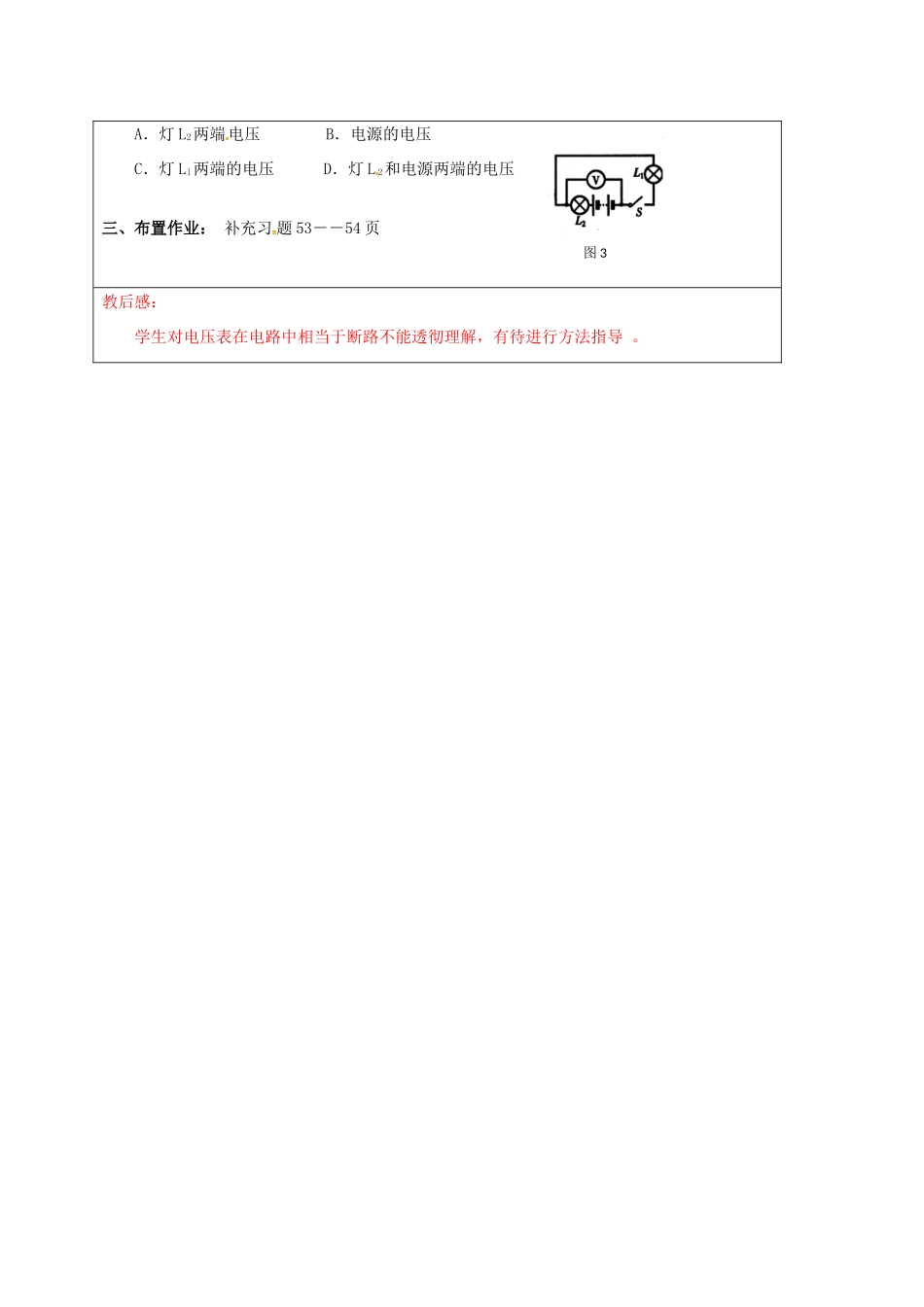

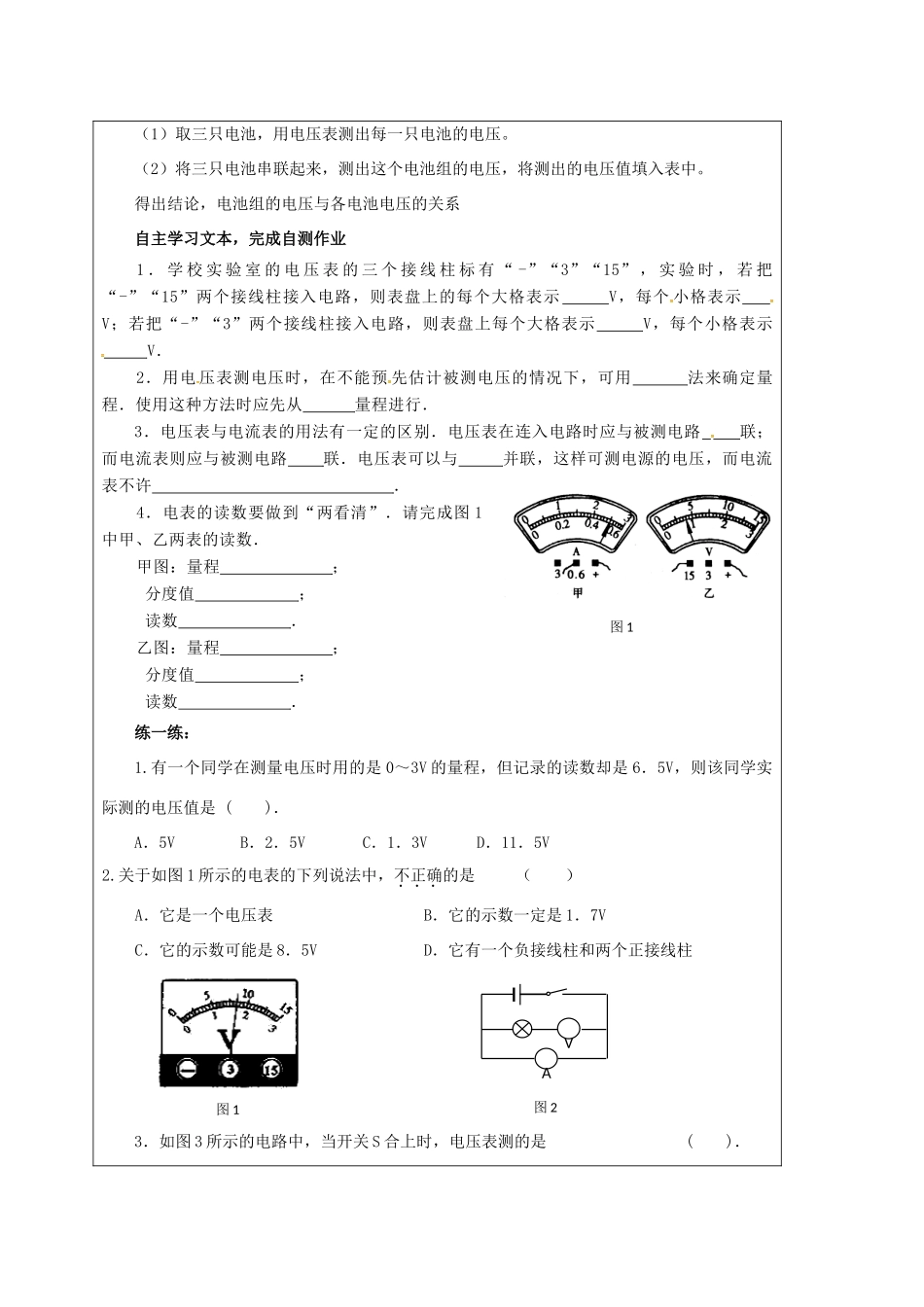

电压和电压表的使用备课时间投放时间总课时23教学内容13.4电压和电压表的使用（1）授课人教学目标1．通过水流的类比了解电压的概念，知道电压的单位．2．学会正确使用电压表．3、通过探究，知道电池电压的规律。教学重点1．学会正确使用电压表．2、通过探究，知道电池电压的规律。教学难点通过探究，知道电池电压的规律。突破重难点主要策略自学、实验探究、关键点拨、练习巩固课前准备PPT、电路板、电池、开关、导线、电压表、小灯泡等一、复习与引入1、电流表的构造，使用？2、串联，并联电路电流特点？二、课堂教学小组合作学习，课堂展示成果1、电压电压概念，用什么字母表示？电压单位及换算关系？看书75页常见电压值2、观察电压表：（1）观察电压表的构造（2）在书上完成68页问题1，2，3(3)看书68页了解使用电压表应该注意哪几个问题？（4）比较电压表和电流表使用有哪些不同？3、电压表测电池的电压（1）取三只电池，用电压表测出每一只电池的电压。（2）将三只电池串联起来，测出这个电池组的电压，将测出的电压值填入表中。得出结论，电池组的电压与各电池电压的关系自主学习文本，完成自测作业1．学校实验室的电压表的三个接线柱标有“-”“3”“15”，实验时，若把“-”“15”两个接线柱接入电路，则表盘上的每个大格表示V，每个小格表示V；若把“-”“3”两个接线柱接入电路，则表盘上每个大格表示V，每个小格表示V．2．用电压表测电压时，在不能预先估计被测电压的情况下，可用法来确定量程．使用这种方法时应先从量程进行．3．电压表与电流表的用法有一定的区别．电压表在连入电路时应与被测电路联；而电流表则应与被测电路联．电压表可以与并联，这样可测电源的电压，而电流表不许．4．电表的读数要做到“两看清”．请完成图1中甲、乙两表的读数．甲图：量程；分度值；读数．乙图：量程；分度值；读数．练一练：1.有一个同学在测量电压时用的是0～3V的量程，但记录的读数却是6．5V，则该同学实际测的电压值是()．A．5VB．2．5VC．1．3VD．11．5V2.关于如图1所示的电表的下列说法中，不正确的是（）A．它是一个电压表B．它的示数一定是1．7VC．它的示数可能是8．5VD．它有一个负接线柱和两个正接线柱3．如图3所示的电路中，当开关S合上时，电压表测的是()．图1图1VA图2A．灯L2两端电压B．电源的电压C．灯Ll两端的电压D．灯L2和电源两端的电压三、布置作业：补充习题53－－54页教后感：学生对电压表在电路中相当于断路不能透彻理解，有待进行方法指导。图3
