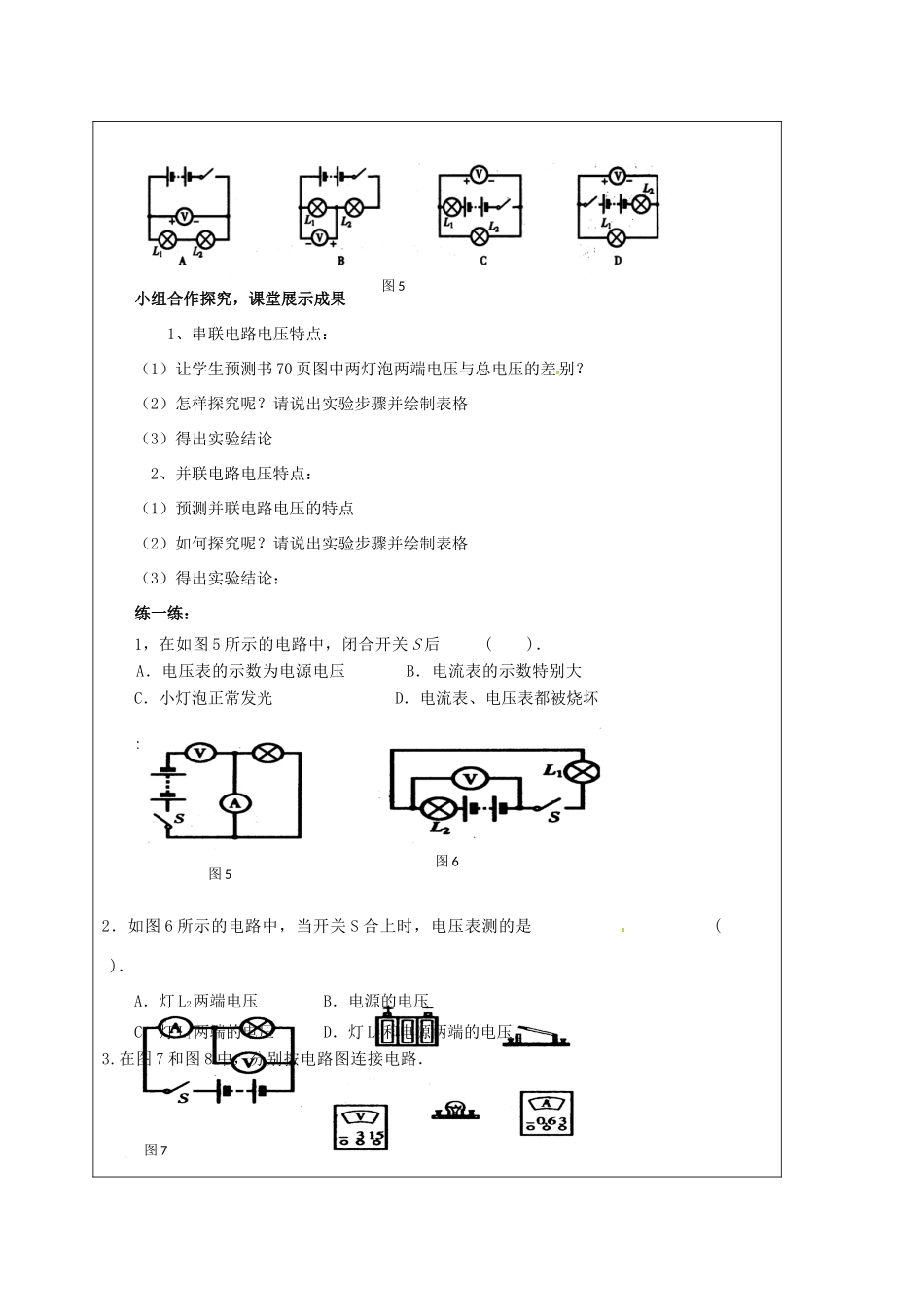

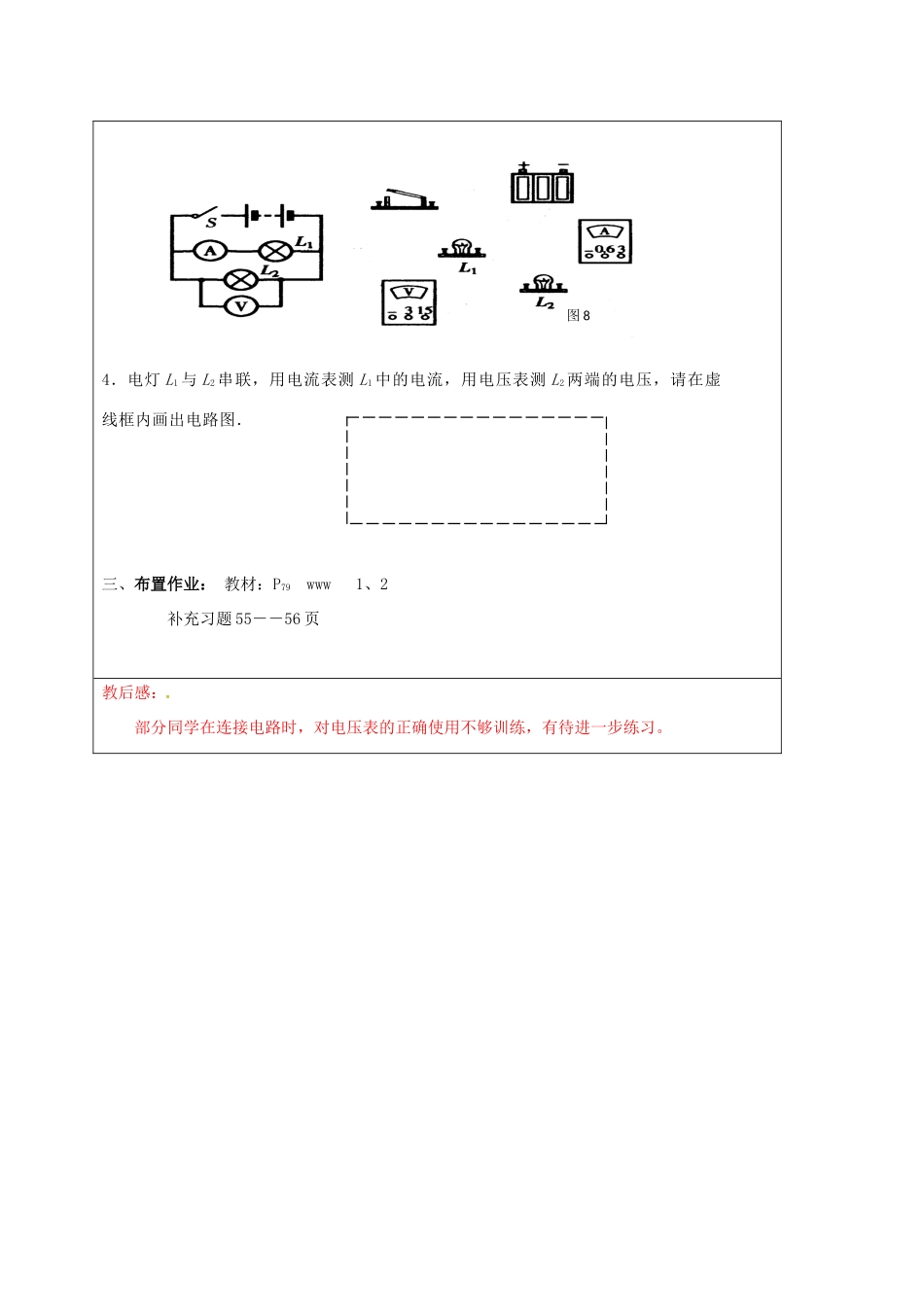

电压和电压表的使用备课时间投放时间总课时24教学内容13.4电压和电压表的使用（2）授课人教学目标1．让学生进一步掌握电压表的用法．2、通过探究，知道串联电路和并联电路中电压的规律。教学重点通过探究，知道串联电路和并联电路中电压的规律。教学难点通过探究，知道串联电路和并联电路中电压的规律。突破重难点主要策略自学、实验探究、关键点拨、练习巩固课前准备PPT、电路板、电池、开关、导线、电压表、小灯泡等一、复习与引入1、电压表的构造，使用？2、串联，并联电路电流特点？二、课堂教学自主学习文本，完成自测作业1，在图中，能测出灯L1两端电压的正确电路图是()．2．如图电路，闭合开关，电压表V1的示数为6V，电压表V2的示数为3.4V．那么下列说法中不正确的是()．wl.12999.comA．可知电源电压为6VB．可知L1两端电压为2．6VC．将电压表V2换成电流表，则L1亮，L2不亮D．将电压表V2换成电流表，则L1与L2并联，电流表测干路上的电流3，在图中，能测出灯L1两端电压的正确电路图是()．小组合作探究，课堂展示成果1、串联电路电压特点：（1）让学生预测书70页图中两灯泡两端电压与总电压的差别？（2）怎样探究呢？请说出实验步骤并绘制表格（3）得出实验结论2、并联电路电压特点：（1）预测并联电路电压的特点（2）如何探究呢？请说出实验步骤并绘制表格（3）得出实验结论：练一练：1，在如图5所示的电路中，闭合开关S后()．A．电压表的示数为电源电压B．电流表的示数特别大C．小灯泡正常发光D．电流表、电压表都被烧坏2．如图6所示的电路中，当开关S合上时，电压表测的是()．A．灯L2两端电压B．电源的电压C．灯Ll两端的电压D．灯L2和电源两端的电压3.在图7和图8中，分别按电路图连接电路．图5图6图5图74．电灯L1与L2串联，用电流表测L1中的电流，用电压表测L2两端的电压，请在虚线框内画出电路图．三、布置作业：教材：P79www1、2补充习题55－－56页教后感：部分同学在连接电路时，对电压表的正确使用不够训练，有待进一步练习。图8
