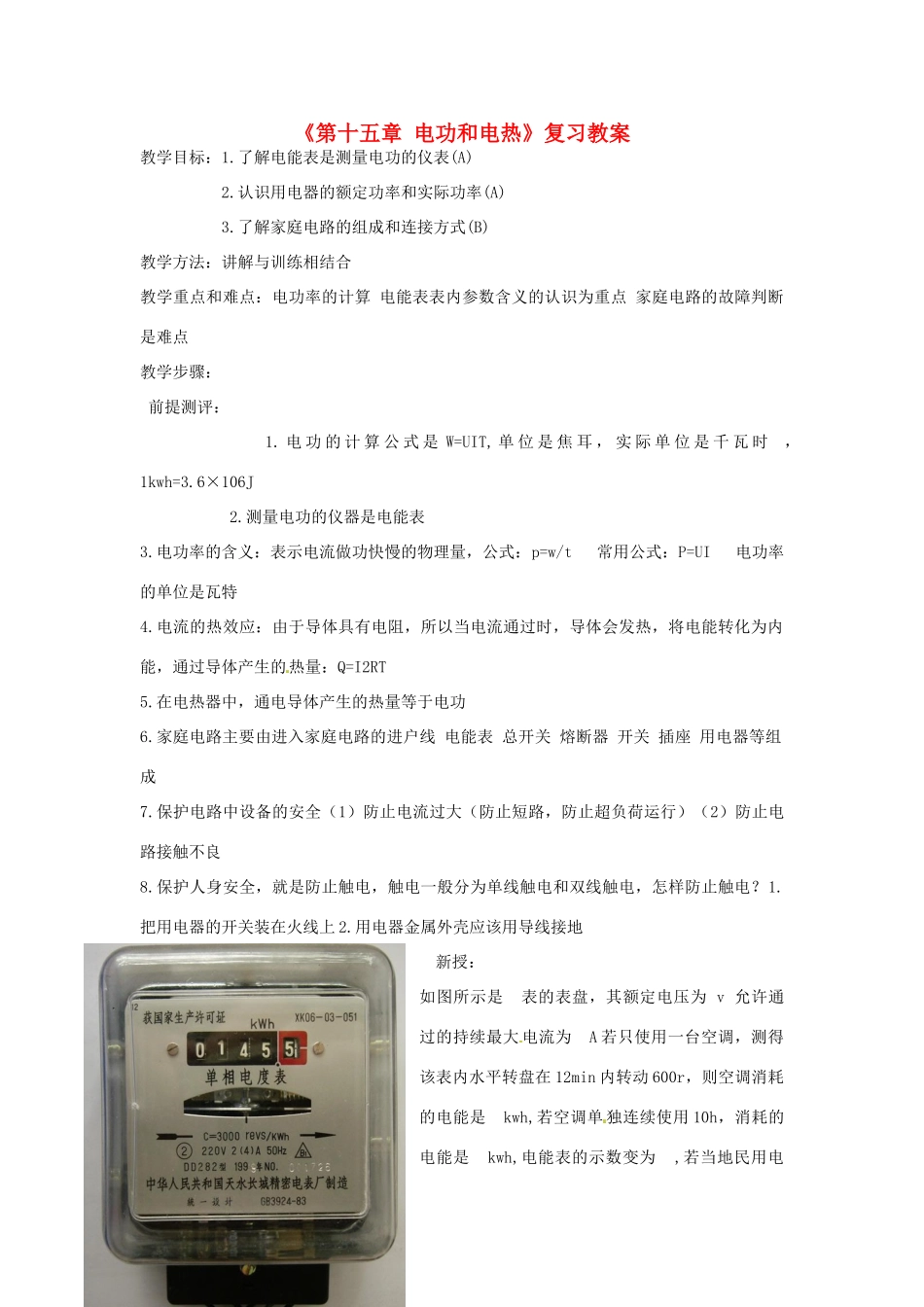

《第十五章电功和电热》复习教案教学目标：1.了解电能表是测量电功的仪表(A)2.认识用电器的额定功率和实际功率(A)3.了解家庭电路的组成和连接方式(B)教学方法：讲解与训练相结合教学重点和难点：电功率的计算电能表表内参数含义的认识为重点家庭电路的故障判断是难点教学步骤：前提测评：1.电功的计算公式是W=UIT,单位是焦耳，实际单位是千瓦时，1kwh=3.6×106J2.测量电功的仪器是电能表3.电功率的含义：表示电流做功快慢的物理量，公式：p=w/t常用公式：P=UI电功率的单位是瓦特4.电流的热效应：由于导体具有电阻，所以当电流通过时，导体会发热，将电能转化为内能，通过导体产生的热量：Q=I2RT5.在电热器中，通电导体产生的热量等于电功6.家庭电路主要由进入家庭电路的进户线电能表总开关熔断器开关插座用电器等组成7.保护电路中设备的安全（1）防止电流过大（防止短路，防止超负荷运行）（2）防止电路接触不良8.保护人身安全，就是防止触电，触电一般分为单线触电和双线触电，怎样防止触电？1.把用电器的开关装在火线上2.用电器金属外壳应该用导线接地新授：如图所示是表的表盘，其额定电压为v允许通过的持续最大电流为A若只使用一台空调，测得该表内水平转盘在12min内转动600r，则空调消耗的电能是kwh,若空调单独连续使用10h，消耗的电能是kwh,电能表的示数变为,若当地民用电价为0.52元/度，为此需付电费元解析:能识别电能表及电能表表内的参数含义.巩固练习：家用电能表的表盘中kwh读作220v表示5A表示2500R/(kwh)表示.某用电器标有“220v100w”字样（1）“220v100w”分别表示什么？（2）将其接入家庭电路时，通过改用电器的的电流为多少？（3）该用电器正常工作的电阻是多少？（4）若它工作2h，消耗的电能是多少？解析：理解额定电压额定电功率的关系，理解实际电压实际电功率的关系巩固练习：一只“220v40w”的灯泡，求（1）灯泡正常发光时的电阻值？（2）灯泡正常发光时通过的电流？（3）每天开灯4小时，一月按30天计算，消耗多少度电？（4）若把此灯泡接入110伏的电路中，它的实际功率是多大？一电热水壶铭牌标有额定电压220v，额定电功率1500w，电源频率50Hz，容积5.5L，在一标准大气压下，把20的水装满壶后通电烧开，求（假设消耗的电能全部转化为热量被水吸收，水的比热容4.210J/）(1)需要多少热量？(2)消耗多少电能？(3)需在额定电压下通电多少时间？解析：电能转化为内能，全部转化，效率为100%，所以W=Q巩固练习：如下表所示是一种全自动热水器的铭牌，如果该热水器在额定电压下工作时效率为70%，那么将一满箱20的水加热到40，需要用时多少min？热水器耗电为kwh？（已知水的比热容是4.2×103J/kg.℃）××牌全自动热水器型号：SHP2-12D容量:30L额定功率:2kw类别：防触电保护一类额定电压:220V净重:22kg出厂日期：×年×月×日编号：2003031000小彬是一位电工，准备为一房间设计电路，房间内两盏灯准备用并联电路，但房东邓大爷想用串联电路，他认为串联电路既简单又省钱，下面是小斌留给等邓大爷的便条，请补充完整，并将图中两盏灯和开关正确连入电路解析：分析串并联电路的特点，尤其是他们的不同点，结合家庭电路的要求，寻找合适的理由说服邓大爷例五：小明把台灯插头插入插座，当他闭合台灯开关时，室内其他电灯全部熄灭，检查发现保险丝熔断，造成这一故障的原因可能是(A)A灯座短路B插座短路C插头短路D开关短路解析：（1）发现问题，查找原因（2）了解选项中原因导致什么结果巩固练习：1.小刚家的灯不亮了，他用测电笔检查时发现测电笔的氖管仍能发光，保险丝和灯泡都完好，分析发生此故障的原因是(D)A停电B进户的火线断开C火线于零线相碰了D零线断了2.下列现象中，可能引起家中保险丝熔断的是（1）插座中的两个线头邓大爷：您好，由于，所以我设计用并联电路小斌年月日相碰（2）开关中的两个线头相碰（3）电路中增加了大功率的用电器（4）灯丝烧断(D)A(1)(2)B(2)(3)C(2)(4)D(1)(3)
