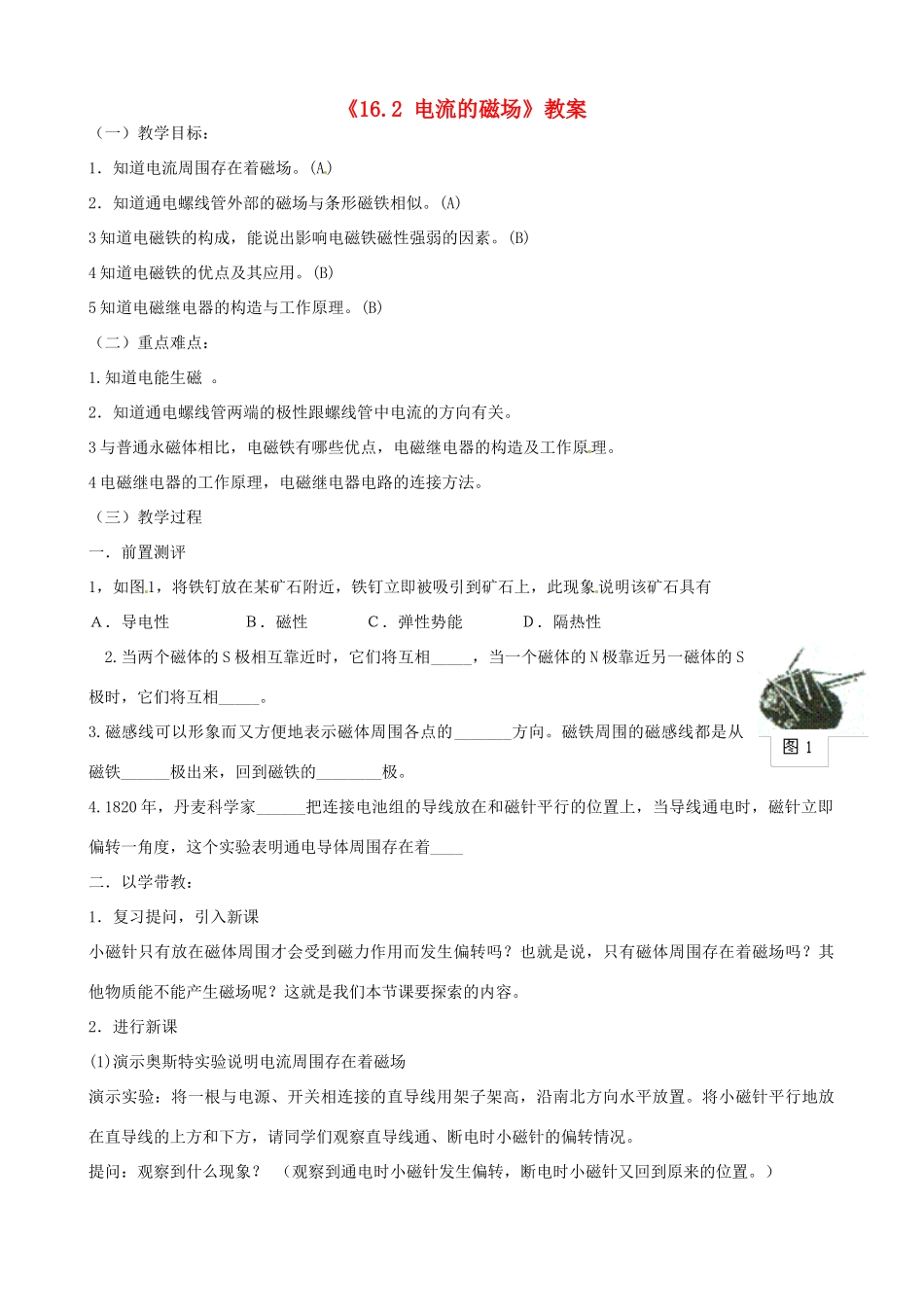

《16.2电流的磁场》教案（一）教学目标：1．知道电流周围存在着磁场。(A)2．知道通电螺线管外部的磁场与条形磁铁相似。(A)3知道电磁铁的构成，能说出影响电磁铁磁性强弱的因素。(B)4知道电磁铁的优点及其应用。(B)5知道电磁继电器的构造与工作原理。(B)（二）重点难点：1.知道电能生磁。2．知道通电螺线管两端的极性跟螺线管中电流的方向有关。3与普通永磁体相比，电磁铁有哪些优点，电磁继电器的构造及工作原理。4电磁继电器的工作原理，电磁继电器电路的连接方法。（三）教学过程一．前置测评1，如图1，将铁钉放在某矿石附近，铁钉立即被吸引到矿石上，此现象说明该矿石具有Ａ．导电性Ｂ．磁性Ｃ．弹性势能Ｄ．隔热性2.当两个磁体的S极相互靠近时，它们将互相_____，当一个磁体的N极靠近另一磁体的S极时，它们将互相_____。3.磁感线可以形象而又方便地表示磁体周围各点的_______方向。磁铁周围的磁感线都是从磁铁______极出来，回到磁铁的________极。4.1820年，丹麦科学家______把连接电池组的导线放在和磁针平行的位置上，当导线通电时，磁针立即偏转一角度，这个实验表明通电导体周围存在着____二．以学带教：1．复习提问，引入新课小磁针只有放在磁体周围才会受到磁力作用而发生偏转吗？也就是说，只有磁体周围存在着磁场吗？其他物质能不能产生磁场呢？这就是我们本节课要探索的内容。2．进行新课(1)演示奥斯特实验说明电流周围存在着磁场演示实验：将一根与电源、开关相连接的直导线用架子架高，沿南北方向水平放置。将小磁针平行地放在直导线的上方和下方，请同学们观察直导线通、断电时小磁针的偏转情况。提问：观察到什么现象？（观察到通电时小磁针发生偏转，断电时小磁针又回到原来的位置。）进一步提问：通过这个现象可以得出什么结论呢？师生讨论：通电后导体周围的小磁针发生偏转，说明通电后导体周围的空间对小磁针产生磁力的作用，由此我们可以得出：通电导线和磁体一样，周围也存在着磁场。教师指出：以上实验是丹麦的科学家奥斯特首先发现的，此实验又叫做奥斯特实验。这个实验表明，除了磁体周围存在着磁场外，电流的周围也存在着磁场，即电流的磁场，本节课我们就主要研究电流的磁场。板书：第四节电流的磁场一、奥斯特实验1．实验表明：通电导线和磁体一样，周围存在着磁场。提问：我们知道，磁场是有方向的，那么电流周围的磁场方向是怎样的呢？它与电流的方向有没有关系呢？重做上面的实验，请同学们观察当电流的方向改变时，小磁针N极的偏转方向是否发生变化。提问：同学们观察到什么现象？这说明什么？（观察到当电流的方向变化时，小磁针N极偏转方向也发生变化，说明电流的磁场方向也发生变化。）2．电流的磁场方向跟电流的方向有关。当电流的方向变化时，磁场的方向也发生变化。提问：奥斯特实验在我们现在看来是非常简单的，但在当时这一重大发现却轰动了科学界，这是为什么呢？学生看书讨论后回答：因为它揭示了电现象和磁现象不是各自孤立的，而是紧密联系的，从而说明表面上互不相关的自然现象之间是相互联系的，这一发现，有力推动了电磁学的研究和发展。(2)研究通电螺线管周围的磁场奥斯特实验用的是一根直导线，后来科学家们又把导线弯成各种形状，通电后研究电流的磁场，其中有一种在后来的生产实际中用途最大，那就是将导线弯成螺线管再通电。那么，通电螺线管的磁场是什么样的呢？请同学们观察下面的实验：演示实验：按课本图11－13那样在纸板上均匀地撒些铁屑，给螺线管通电，轻敲纸板，请同学们观察铁屑的分布情况，并与条形磁体周围的铁屑分布情况对比。提问：同学们观察到什么现象？学生回答后，教师板书：二、通电螺线管的磁场1．通电螺线管外部的磁场和条形磁体的磁场一样。提问：怎样判断通电螺线管两端的极性呢？它的极性与电流的方向有没有关系呢？演示实验：将小磁针放在螺线管的两端，通电后，请同学们观察小磁针的N极指向，从而引导学生判别出通电螺线管的N、S极。再改变电流的方向，观察小磁针的N极指向有没有变化，从而说明通电螺线管的极性与电流的方向有关。引导学生讨论后，教师板书：2．通电螺线管两端的极性跟螺线管中...
