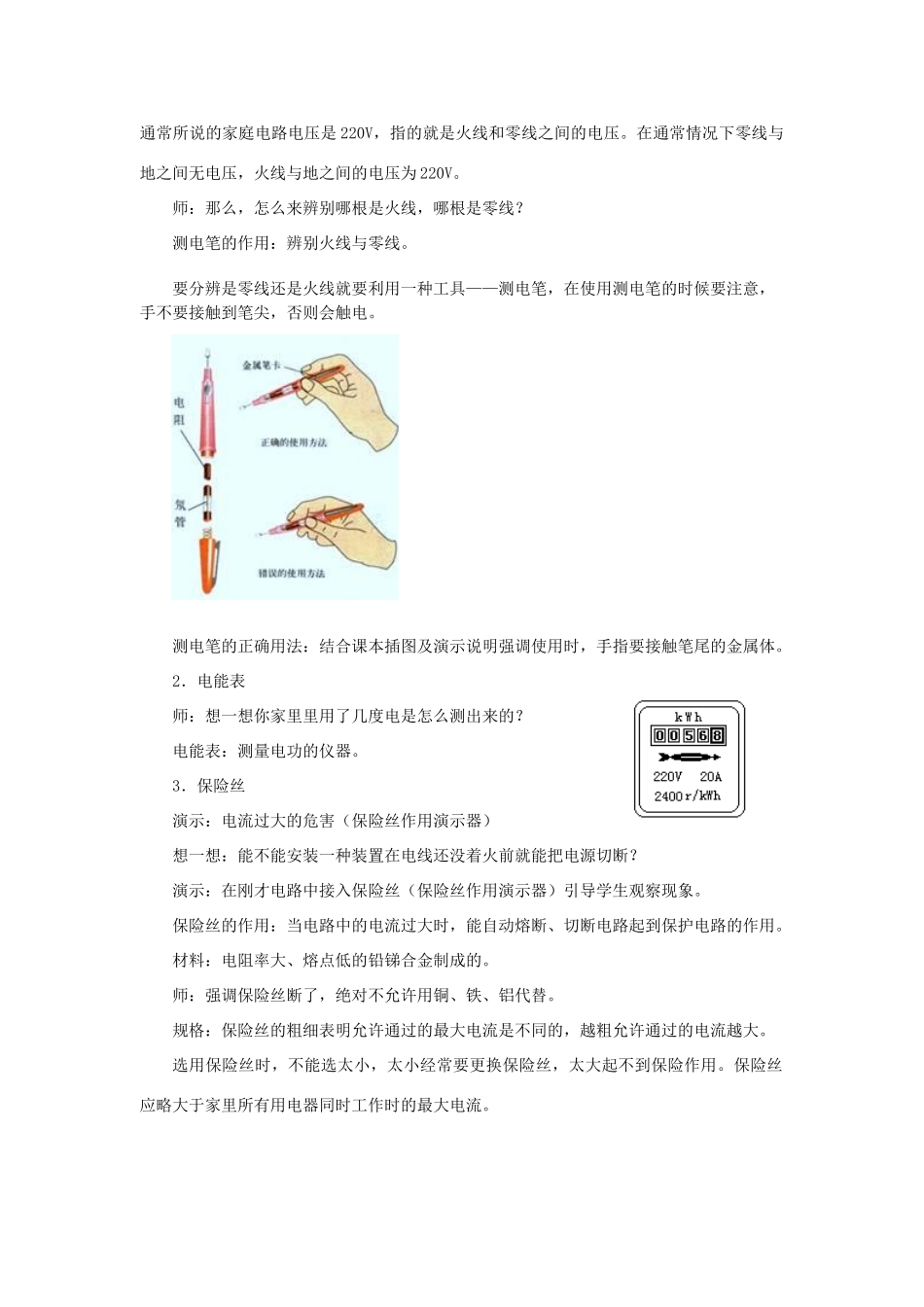

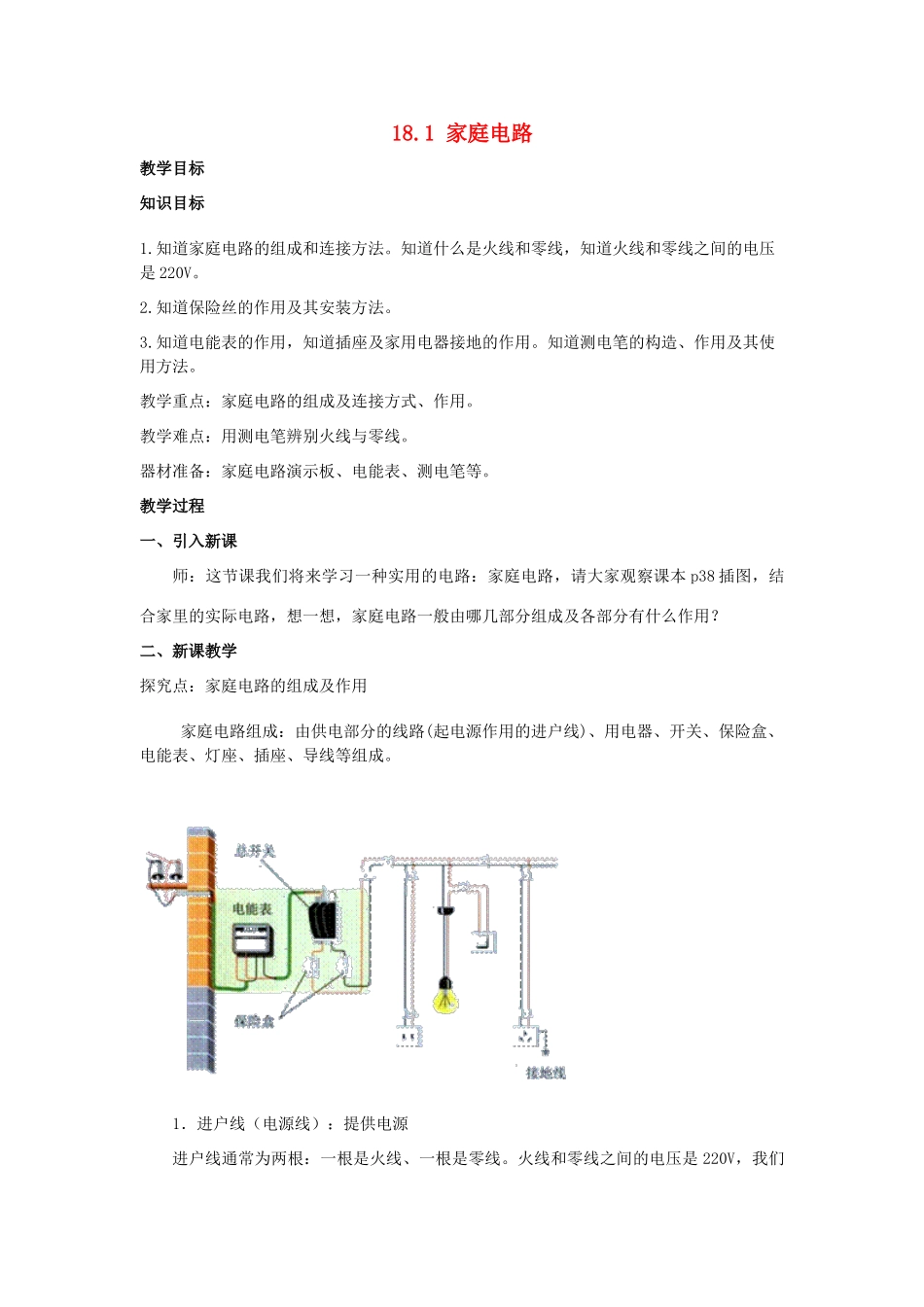

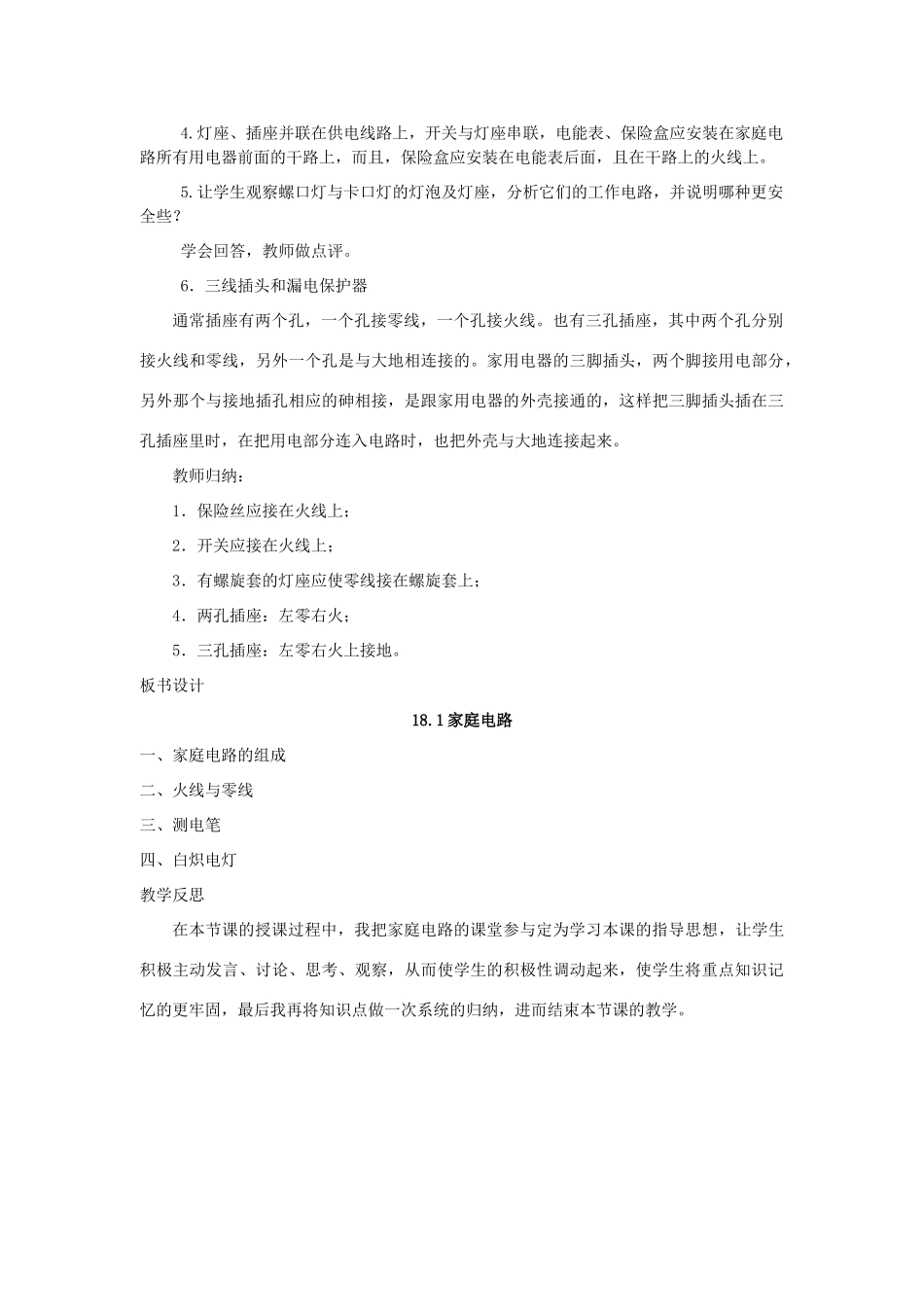

18.1家庭电路教学目标知识目标1.知道家庭电路的组成和连接方法。知道什么是火线和零线，知道火线和零线之间的电压是220V。2.知道保险丝的作用及其安装方法。3.知道电能表的作用，知道插座及家用电器接地的作用。知道测电笔的构造、作用及其使用方法。教学重点：家庭电路的组成及连接方式、作用。教学难点：用测电笔辨别火线与零线。器材准备：家庭电路演示板、电能表、测电笔等。教学过程一、引入新课师：这节课我们将来学习一种实用的电路：家庭电路，请大家观察课本p38插图，结合家里的实际电路，想一想，家庭电路一般由哪几部分组成及各部分有什么作用？二、新课教学探究点：家庭电路的组成及作用家庭电路组成：由供电部分的线路(起电源作用的进户线)、用电器、开关、保险盒、电能表、灯座、插座、导线等组成。1．进户线（电源线）：提供电源进户线通常为两根：一根是火线、一根是零线。火线和零线之间的电压是220V，我们通常所说的家庭电路电压是220V，指的就是火线和零线之间的电压。在通常情况下零线与地之间无电压，火线与地之间的电压为220V。师：那么，怎么来辨别哪根是火线，哪根是零线？测电笔的作用：辨别火线与零线。要分辨是零线还是火线就要利用一种工具——测电笔，在使用测电笔的时候要注意，手不要接触到笔尖，否则会触电。测电笔的正确用法：结合课本插图及演示说明强调使用时，手指要接触笔尾的金属体。2．电能表师：想一想你家里里用了几度电是怎么测出来的？电能表：测量电功的仪器。3．保险丝演示：电流过大的危害（保险丝作用演示器）想一想：能不能安装一种装置在电线还没着火前就能把电源切断？演示：在刚才电路中接入保险丝（保险丝作用演示器）引导学生观察现象。保险丝的作用：当电路中的电流过大时，能自动熔断、切断电路起到保护电路的作用。材料：电阻率大、熔点低的铅锑合金制成的。师：强调保险丝断了，绝对不允许用铜、铁、铝代替。规格：保险丝的粗细表明允许通过的最大电流是不同的，越粗允许通过的电流越大。选用保险丝时，不能选太小，太小经常要更换保险丝，太大起不到保险作用。保险丝应略大于家里所有用电器同时工作时的最大电流。4.灯座、插座并联在供电线路上，开关与灯座串联，电能表、保险盒应安装在家庭电路所有用电器前面的干路上，而且，保险盒应安装在电能表后面，且在干路上的火线上。5.让学生观察螺口灯与卡口灯的灯泡及灯座，分析它们的工作电路，并说明哪种更安全些？学会回答，教师做点评。6．三线插头和漏电保护器通常插座有两个孔，一个孔接零线，一个孔接火线。也有三孔插座，其中两个孔分别接火线和零线，另外一个孔是与大地相连接的。家用电器的三脚插头，两个脚接用电部分，另外那个与接地插孔相应的砷相接，是跟家用电器的外壳接通的，这样把三脚插头插在三孔插座里时，在把用电部分连入电路时，也把外壳与大地连接起来。教师归纳：1．保险丝应接在火线上；2．开关应接在火线上；3．有螺旋套的灯座应使零线接在螺旋套上；4．两孔插座：左零右火；5．三孔插座：左零右火上接地。板书设计18.1家庭电路一、家庭电路的组成二、火线与零线三、测电笔四、白炽电灯教学反思在本节课的授课过程中，我把家庭电路的课堂参与定为学习本课的指导思想，让学生积极主动发言、讨论、思考、观察，从而使学生的积极性调动起来，使学生将重点知识记忆的更牢固，最后我再将知识点做一次系统的归纳，进而结束本节课的教学。
