山东省枣庄市峄城区吴林街道中学九年级物理全册 第十七章 欧姆定律 第二节 欧姆定律教案 （新版）新人教版VIP免费

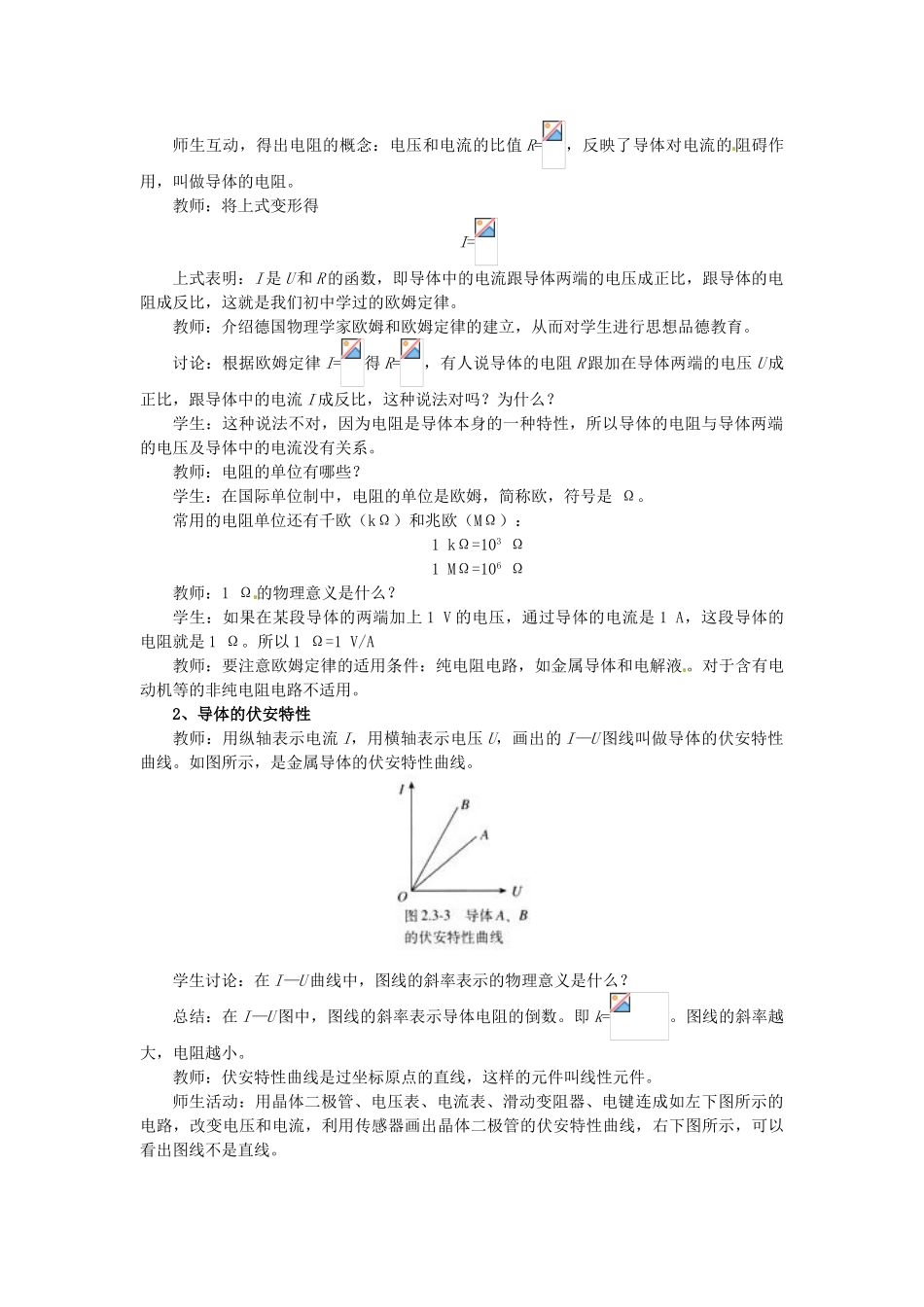

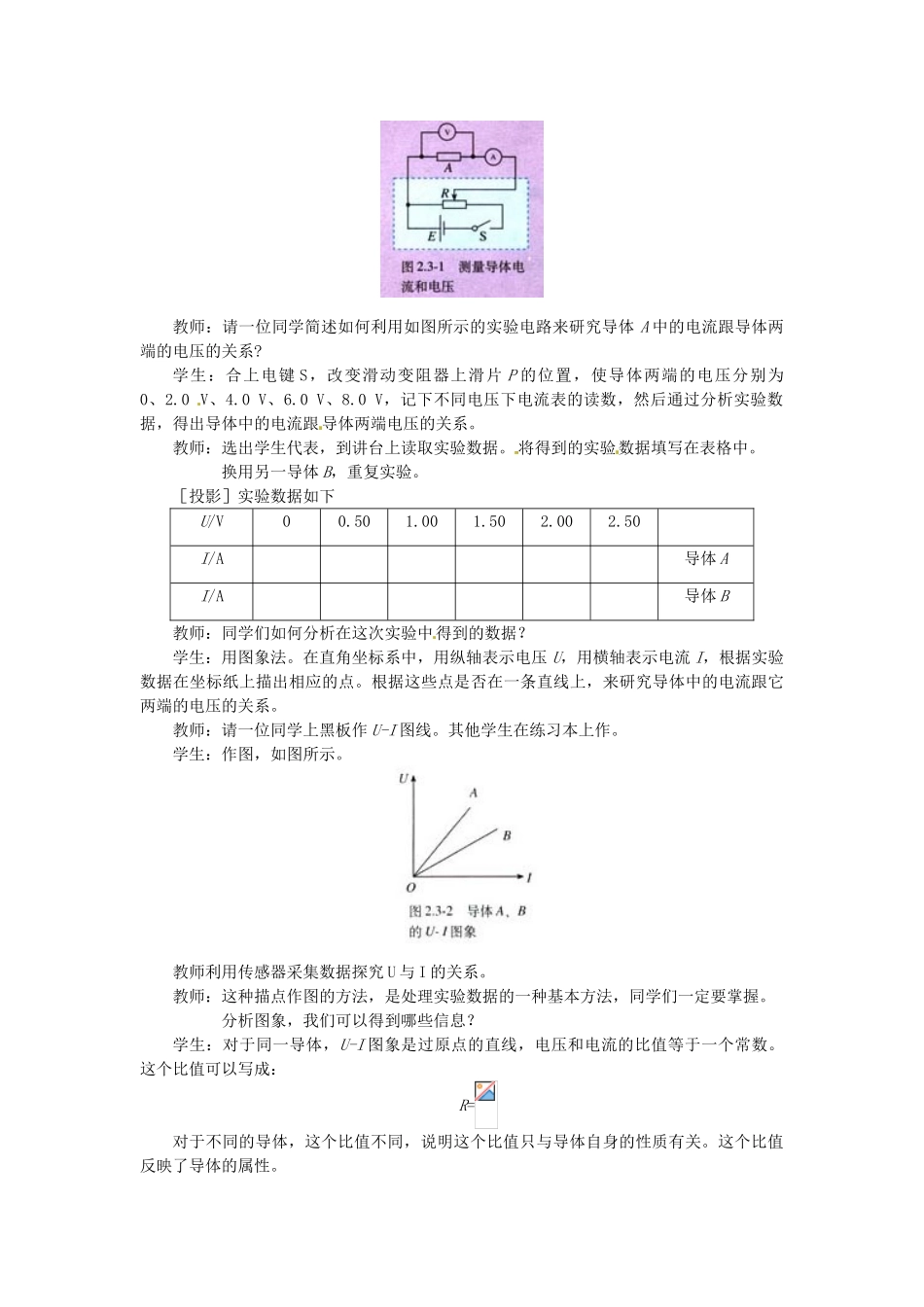

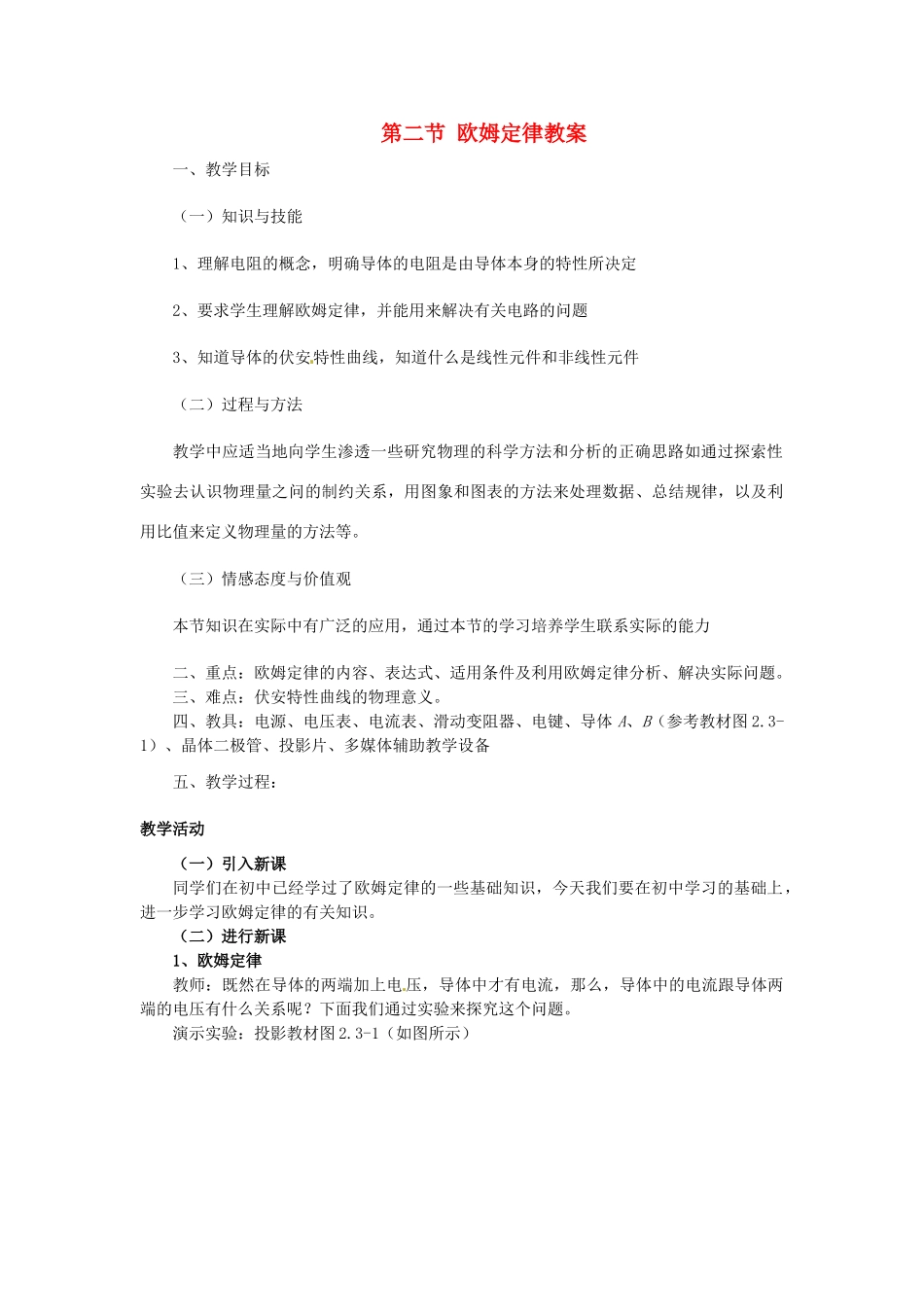

第二节欧姆定律教案一、教学目标（一）知识与技能1、理解电阻的概念，明确导体的电阻是由导体本身的特性所决定2、要求学生理解欧姆定律，并能用来解决有关电路的问题3、知道导体的伏安特性曲线，知道什么是线性元件和非线性元件（二）过程与方法教学中应适当地向学生渗透一些研究物理的科学方法和分析的正确思路如通过探索性实验去认识物理量之问的制约关系，用图象和图表的方法来处理数据、总结规律，以及利用比值来定义物理量的方法等。（三）情感态度与价值观本节知识在实际中有广泛的应用，通过本节的学习培养学生联系实际的能力二、重点：欧姆定律的内容、表达式、适用条件及利用欧姆定律分析、解决实际问题。三、难点：伏安特性曲线的物理意义。四、教具：电源、电压表、电流表、滑动变阻器、电键、导体A、B（参考教材图2.3-1）、晶体二极管、投影片、多媒体辅助教学设备五、教学过程：教学活动（一）引入新课同学们在初中已经学过了欧姆定律的一些基础知识，今天我们要在初中学习的基础上，进一步学习欧姆定律的有关知识。（二）进行新课1、欧姆定律教师：既然在导体的两端加上电压，导体中才有电流，那么，导体中的电流跟导体两端的电压有什么关系呢？下面我们通过实验来探究这个问题。演示实验：投影教材图2.3-1（如图所示）教师：请一位同学简述如何利用如图所示的实验电路来研究导体A中的电流跟导体两端的电压的关系?学生：合上电键S，改变滑动变阻器上滑片P的位置，使导体两端的电压分别为0、2.0V、4.0V、6.0V、8.0V，记下不同电压下电流表的读数，然后通过分析实验数据，得出导体中的电流跟导体两端电压的关系。教师：选出学生代表，到讲台上读取实验数据。将得到的实验数据填写在表格中。换用另一导体B，重复实验。［投影］实验数据如下U/V00.501.001.502.002.50I/A导体AI/A导体B教师：同学们如何分析在这次实验中得到的数据？学生：用图象法。在直角坐标系中，用纵轴表示电压U，用横轴表示电流I，根据实验数据在坐标纸上描出相应的点。根据这些点是否在一条直线上，来研究导体中的电流跟它两端的电压的关系。教师：请一位同学上黑板作U-I图线。其他学生在练习本上作。学生：作图，如图所示。教师利用传感器采集数据探究U与I的关系。教师：这种描点作图的方法，是处理实验数据的一种基本方法，同学们一定要掌握。分析图象，我们可以得到哪些信息？学生：对于同一导体，U-I图象是过原点的直线，电压和电流的比值等于一个常数。这个比值可以写成：R=对于不同的导体，这个比值不同，说明这个比值只与导体自身的性质有关。这个比值反映了导体的属性。师生互动，得出电阻的概念：电压和电流的比值R=，反映了导体对电流的阻碍作用，叫做导体的电阻。教师：将上式变形得I=上式表明：I是U和R的函数，即导体中的电流跟导体两端的电压成正比，跟导体的电阻成反比，这就是我们初中学过的欧姆定律。教师：介绍德国物理学家欧姆和欧姆定律的建立，从而对学生进行思想品德教育。讨论：根据欧姆定律I=得R=，有人说导体的电阻R跟加在导体两端的电压U成正比，跟导体中的电流I成反比，这种说法对吗？为什么？学生：这种说法不对，因为电阻是导体本身的一种特性，所以导体的电阻与导体两端的电压及导体中的电流没有关系。教师：电阻的单位有哪些？学生：在国际单位制中，电阻的单位是欧姆，简称欧，符号是Ω。常用的电阻单位还有千欧（kΩ）和兆欧（MΩ）：1kΩ=103Ω1MΩ=106Ω教师：1Ω的物理意义是什么？学生：如果在某段导体的两端加上1V的电压，通过导体的电流是1A，这段导体的电阻就是1Ω。所以1Ω=1V/A教师：要注意欧姆定律的适用条件：纯电阻电路，如金属导体和电解液。对于含有电动机等的非纯电阻电路不适用。2、导体的伏安特性教师：用纵轴表示电流I，用横轴表示电压U，画出的I—U图线叫做导体的伏安特性曲线。如图所示，是金属导体的伏安特性曲线。学生讨论：在I—U曲线中，图线的斜率表示的物理意义是什么？总结：在I—U图中，图线的斜率表示导体电阻的倒数。即k=。图线的斜率越大，电阻越小。教师：伏安特性曲线是过坐标原点的直线，这样的元件叫线性元件。师生活动：用晶...
