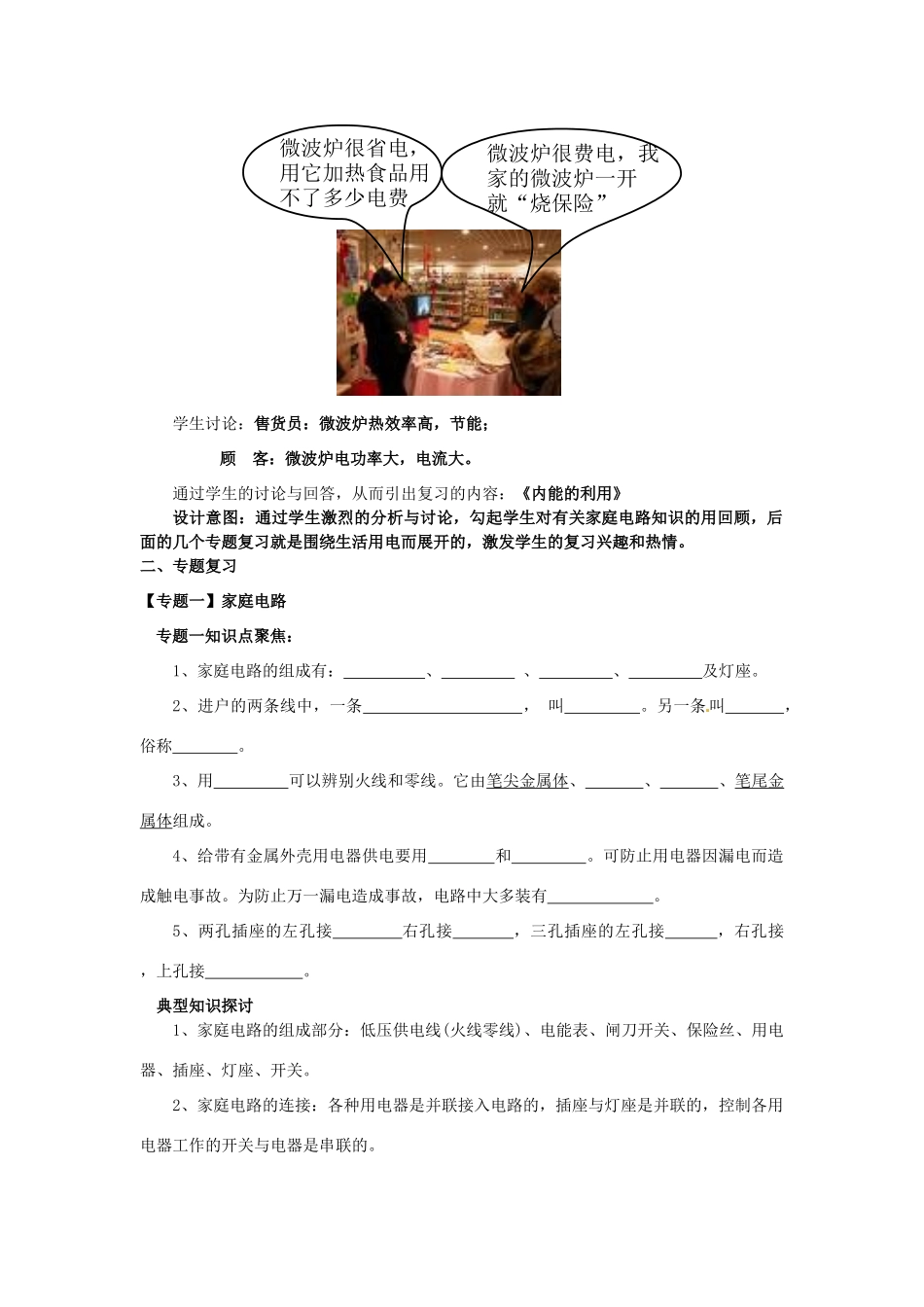

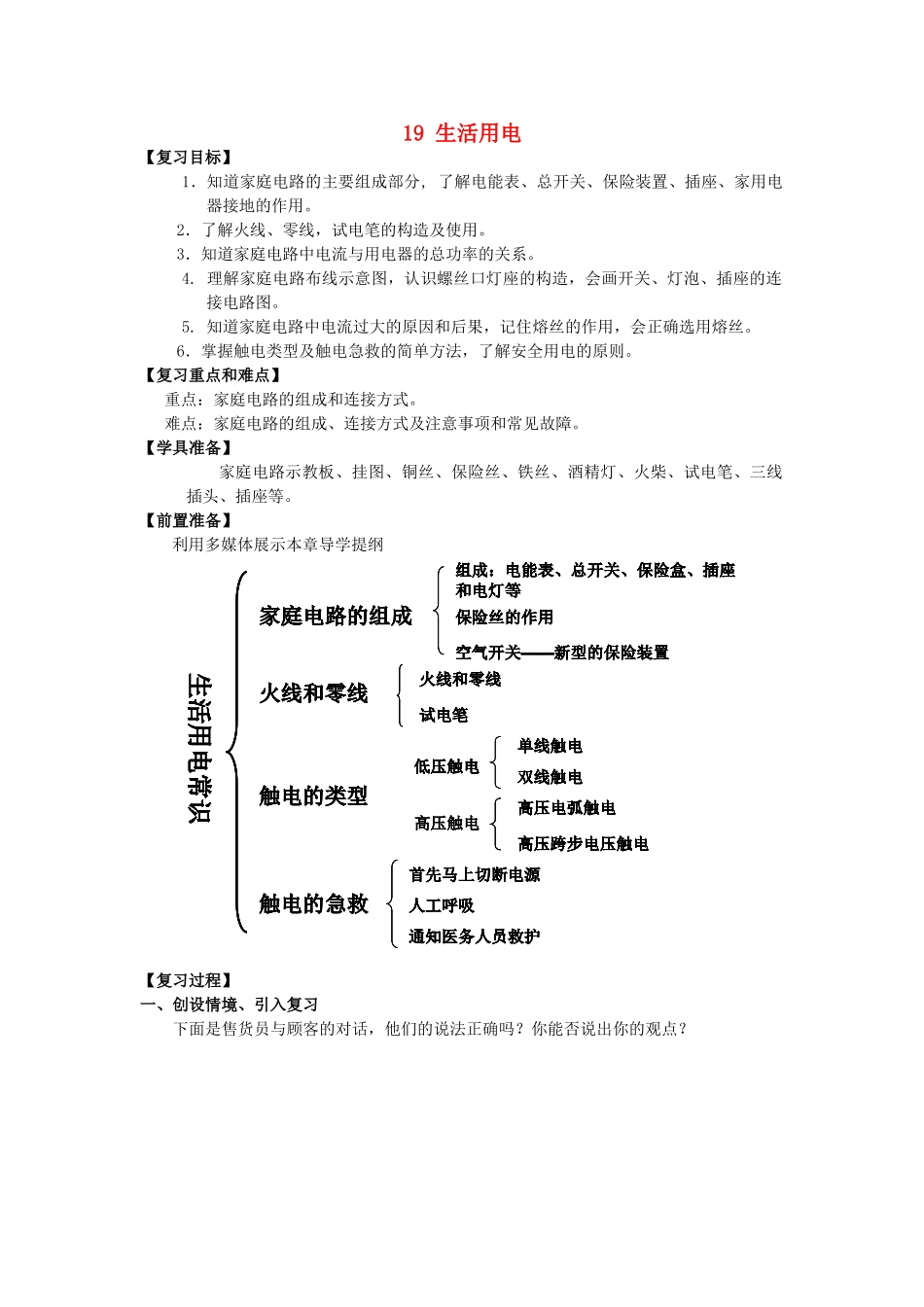

19生活用电【复习目标】1．知道家庭电路的主要组成部分,了解电能表、总开关、保险装置、插座、家用电器接地的作用。2．了解火线、零线，试电笔的构造及使用。3．知道家庭电路中电流与用电器的总功率的关系。4.理解家庭电路布线示意图，认识螺丝口灯座的构造，会画开关、灯泡、插座的连接电路图。5.知道家庭电路中电流过大的原因和后果，记住熔丝的作用，会正确选用熔丝。6．掌握触电类型及触电急救的简单方法，了解安全用电的原则。【复习重点和难点】重点：家庭电路的组成和连接方式。难点：家庭电路的组成、连接方式及注意事项和常见故障。【学具准备】家庭电路示教板、挂图、铜丝、保险丝、铁丝、酒精灯、火柴、试电笔、三线插头、插座等。【前置准备】利用多媒体展示本章导学提纲高压触电通知医务人员救护人工呼吸首先马上切断电源高压跨步电压触电高压电弧触电双线触电单线触电试电笔火线和零线空气开关——新型的保险装置保险丝的作用组成：电能表、总开关、保险盒、插座和电灯等低压触电触电的急救触电的类型火线和零线家庭电路的组成生活用电常识高压触电通知医务人员救护人工呼吸首先马上切断电源高压跨步电压触电高压电弧触电双线触电单线触电试电笔火线和零线空气开关——新型的保险装置保险丝的作用组成：电能表、总开关、保险盒、插座和电灯等低压触电触电的急救触电的类型火线和零线家庭电路的组成生活用电常识通知医务人员救护人工呼吸首先马上切断电源高压跨步电压触电高压电弧触电双线触电单线触电试电笔火线和零线空气开关——新型的保险装置保险丝的作用组成：电能表、总开关、保险盒、插座和电灯等低压触电触电的急救触电的类型火线和零线家庭电路的组成生活用电常识通知医务人员救护人工呼吸首先马上切断电源高压跨步电压触电高压电弧触电双线触电单线触电试电笔火线和零线空气开关——新型的保险装置保险丝的作用组成：电能表、总开关、保险盒、插座和电灯等低压触电触电的急救触电的类型火线和零线家庭电路的组成生活用电常识【复习过程】一、创设情境、引入复习下面是售货员与顾客的对话，他们的说法正确吗？你能否说出你的观点？微波炉很省电，用它加热食品用不了多少电费微波炉很费电，我家的微波炉一开就“烧保险”学生讨论：售货员：微波炉热效率高，节能；顾客：微波炉电功率大，电流大。通过学生的讨论与回答，从而引出复习的内容：《内能的利用》设计意图：通过学生激烈的分析与讨论，勾起学生对有关家庭电路知识的用回顾，后面的几个专题复习就是围绕生活用电而展开的，激发学生的复习兴趣和热情。二、专题复习【专题一】家庭电路专题一知识点聚焦：1、家庭电路的组成有：、、、及灯座。2、进户的两条线中，一条，叫。另一条叫，俗称。3、用可以辨别火线和零线。它由笔尖金属体、、、笔尾金属体组成。4、给带有金属外壳用电器供电要用和。可防止用电器因漏电而造成触电事故。为防止万一漏电造成事故，电路中大多装有。5、两孔插座的左孔接右孔接，三孔插座的左孔接，右孔接，上孔接。典型知识探讨1、家庭电路的组成部分：低压供电线(火线零线)、电能表、闸刀开关、保险丝、用电器、插座、灯座、开关。2、家庭电路的连接：各种用电器是并联接入电路的，插座与灯座是并联的，控制各用电器工作的开关与电器是串联的。3、家庭电路的各部分的作用：⑴低压供电线：①给用户提供家庭电压的线路，分为火线和零线。火线和零线之间有220V的电压，火线和地线之间也有220V的电压，正常情况下，零线和地线之间电压为0V用途：用来辨别火线和零线②测电笔：种类：钢笔式，螺丝刀式。使用方法：手接触笔尾金属体，笔尖金属体接触火线，观察氖管是否发光。举例：☆测电笔接触火线时，如果观察不到氖管发光，你认为产生这种现象的原因是：（至少填两种可能原因）测电笔氖管已坏；手没有接触笔尾金属体；火线断路。☆某次检修电路时，发现灯泡不亮，火线零线都能使测电笔发光，可能的原因是：火线完好，零线处有断路，被测段零线通过用电器和火线构成通路。⑵电能表：①用途：测量用户消耗的电能（电功）的仪表。②安装：安装在家庭电路的干路上，原因：这样才能测出...
