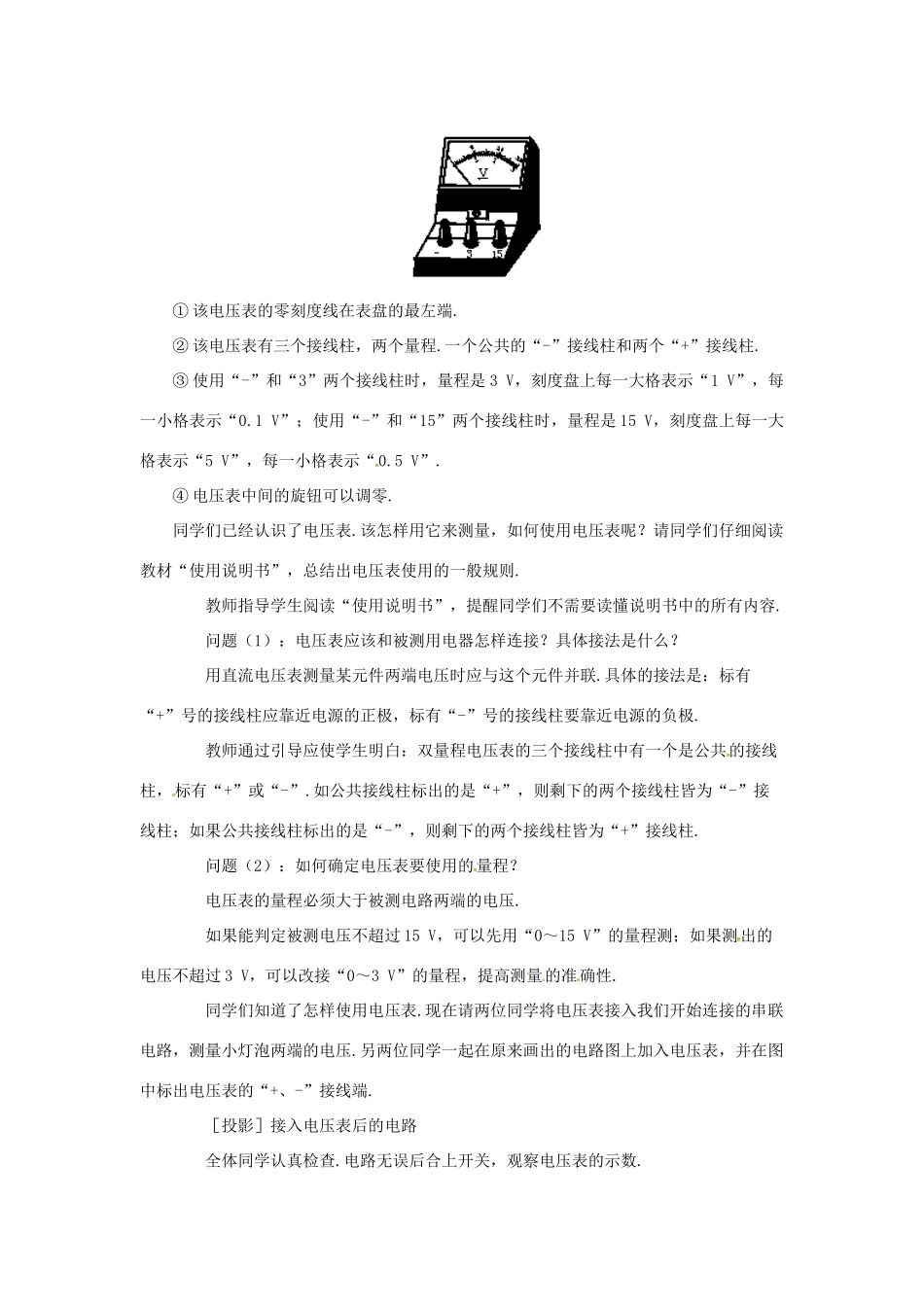

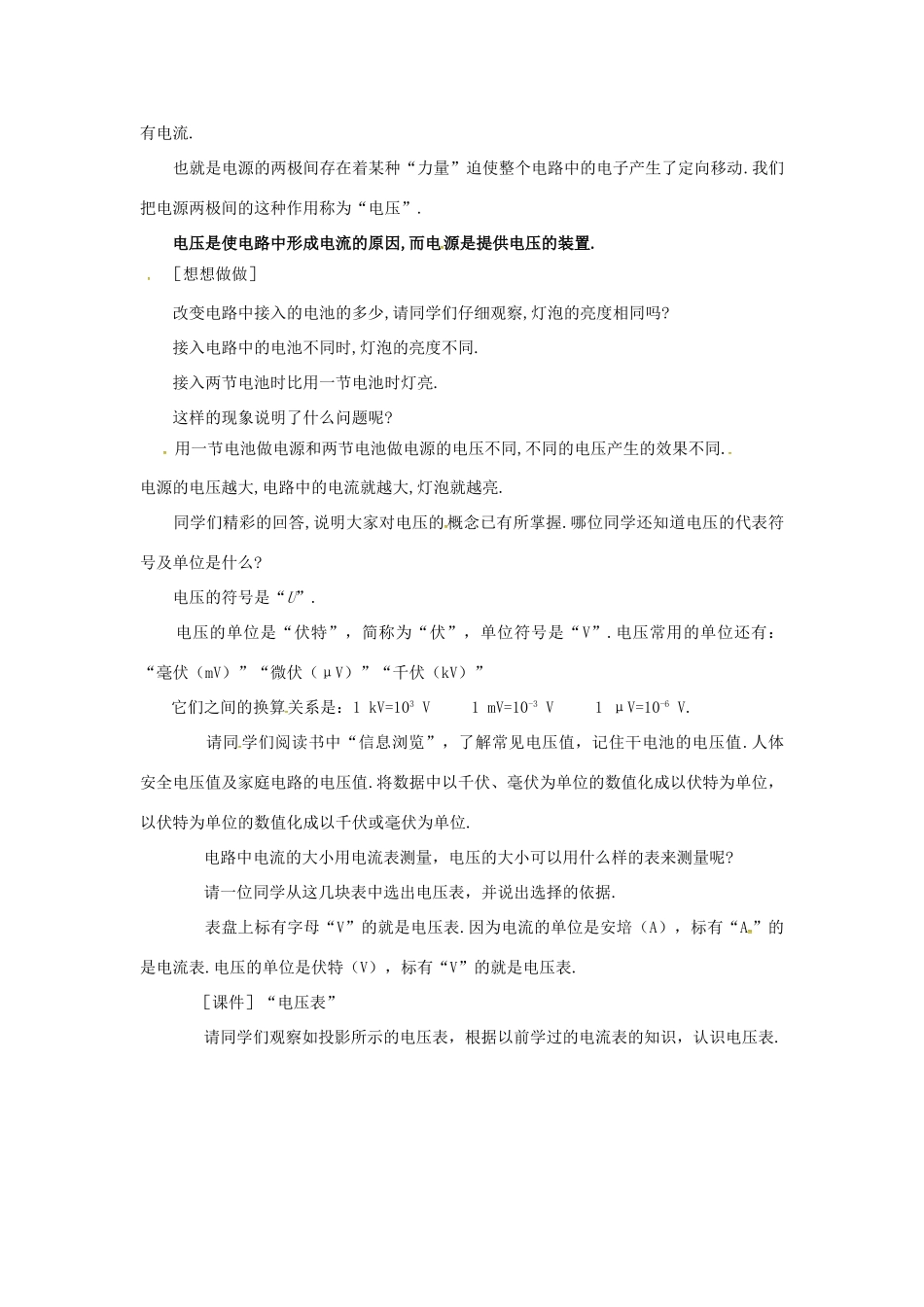

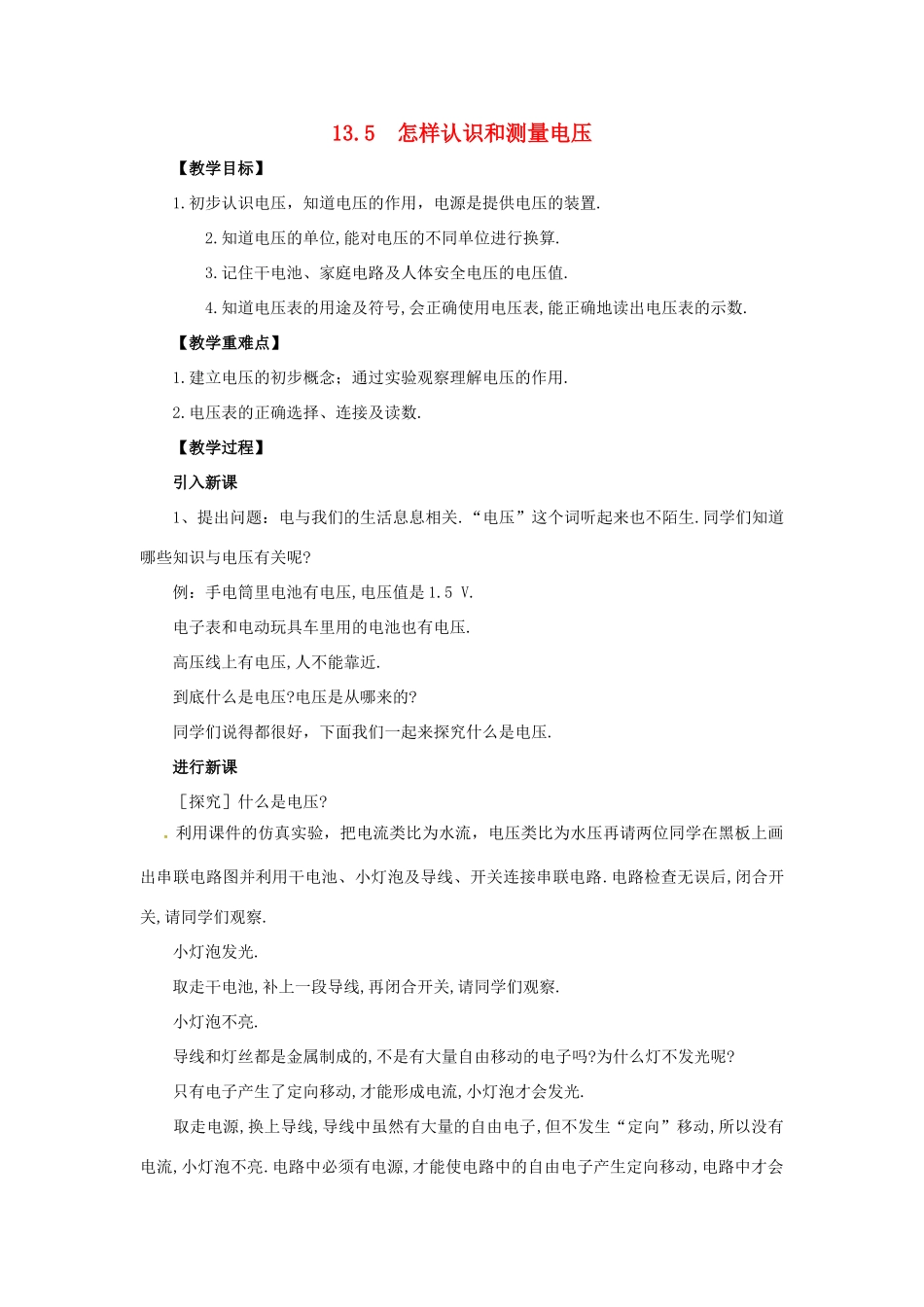

13.5怎样认识和测量电压【教学目标】1.初步认识电压，知道电压的作用，电源是提供电压的装置.2.知道电压的单位,能对电压的不同单位进行换算.3.记住干电池、家庭电路及人体安全电压的电压值.4.知道电压表的用途及符号,会正确使用电压表,能正确地读出电压表的示数.【教学重难点】1.建立电压的初步概念；通过实验观察理解电压的作用.2.电压表的正确选择、连接及读数.【教学过程】引入新课1、提出问题：电与我们的生活息息相关.“电压”这个词听起来也不陌生.同学们知道哪些知识与电压有关呢?例：手电筒里电池有电压,电压值是1.5V.电子表和电动玩具车里用的电池也有电压.高压线上有电压,人不能靠近.到底什么是电压?电压是从哪来的?同学们说得都很好，下面我们一起来探究什么是电压.进行新课［探究］什么是电压?利用课件的仿真实验，把电流类比为水流，电压类比为水压再请两位同学在黑板上画出串联电路图并利用干电池、小灯泡及导线、开关连接串联电路.电路检查无误后,闭合开关,请同学们观察.小灯泡发光.取走干电池,补上一段导线,再闭合开关,请同学们观察.小灯泡不亮.导线和灯丝都是金属制成的,不是有大量自由移动的电子吗?为什么灯不发光呢?只有电子产生了定向移动,才能形成电流,小灯泡才会发光.取走电源,换上导线,导线中虽然有大量的自由电子,但不发生“定向”移动,所以没有电流,小灯泡不亮.电路中必须有电源,才能使电路中的自由电子产生定向移动,电路中才会有电流.也就是电源的两极间存在着某种“力量”迫使整个电路中的电子产生了定向移动.我们把电源两极间的这种作用称为“电压”.电压是使电路中形成电流的原因,而电源是提供电压的装置.［想想做做］改变电路中接入的电池的多少,请同学们仔细观察,灯泡的亮度相同吗?接入电路中的电池不同时,灯泡的亮度不同.接入两节电池时比用一节电池时灯亮.这样的现象说明了什么问题呢?用一节电池做电源和两节电池做电源的电压不同,不同的电压产生的效果不同.电源的电压越大,电路中的电流就越大,灯泡就越亮.同学们精彩的回答,说明大家对电压的概念已有所掌握.哪位同学还知道电压的代表符号及单位是什么?电压的符号是“U”.电压的单位是“伏特”，简称为“伏”，单位符号是“V”.电压常用的单位还有：“毫伏（mV）”“微伏（μV）”“千伏（kV）”它们之间的换算关系是：1kV=103V1mV=10-3V1μV=10-6V.请同学们阅读书中“信息浏览”，了解常见电压值，记住干电池的电压值.人体安全电压值及家庭电路的电压值.将数据中以千伏、毫伏为单位的数值化成以伏特为单位，以伏特为单位的数值化成以千伏或毫伏为单位.电路中电流的大小用电流表测量，电压的大小可以用什么样的表来测量呢?请一位同学从这几块表中选出电压表，并说出选择的依据.表盘上标有字母“V”的就是电压表.因为电流的单位是安培（A），标有“A”的是电流表.电压的单位是伏特（V），标有“V”的就是电压表.［课件］“电压表”请同学们观察如投影所示的电压表，根据以前学过的电流表的知识，认识电压表.①该电压表的零刻度线在表盘的最左端.②该电压表有三个接线柱，两个量程.一个公共的“-”接线柱和两个“+”接线柱.③使用“-”和“3”两个接线柱时，量程是3V，刻度盘上每一大格表示“1V”，每一小格表示“0.1V”；使用“-”和“15”两个接线柱时，量程是15V，刻度盘上每一大格表示“5V”，每一小格表示“0.5V”.④电压表中间的旋钮可以调零.同学们已经认识了电压表.该怎样用它来测量，如何使用电压表呢？请同学们仔细阅读教材“使用说明书”，总结出电压表使用的一般规则.教师指导学生阅读“使用说明书”，提醒同学们不需要读懂说明书中的所有内容.问题（1）：电压表应该和被测用电器怎样连接？具体接法是什么？用直流电压表测量某元件两端电压时应与这个元件并联.具体的接法是：标有“+”号的接线柱应靠近电源的正极，标有“-”号的接线柱要靠近电源的负极.教师通过引导应使学生明白：双量程电压表的三个接线柱中有一个是公共的接线柱，标有“+”或“-”.如公共接线柱标出的是“+”，则剩下的两个接线柱皆为“-”接线柱；如果公共接线柱标出的是“-”，则剩下的两个接线柱皆为“+”接线柱....
