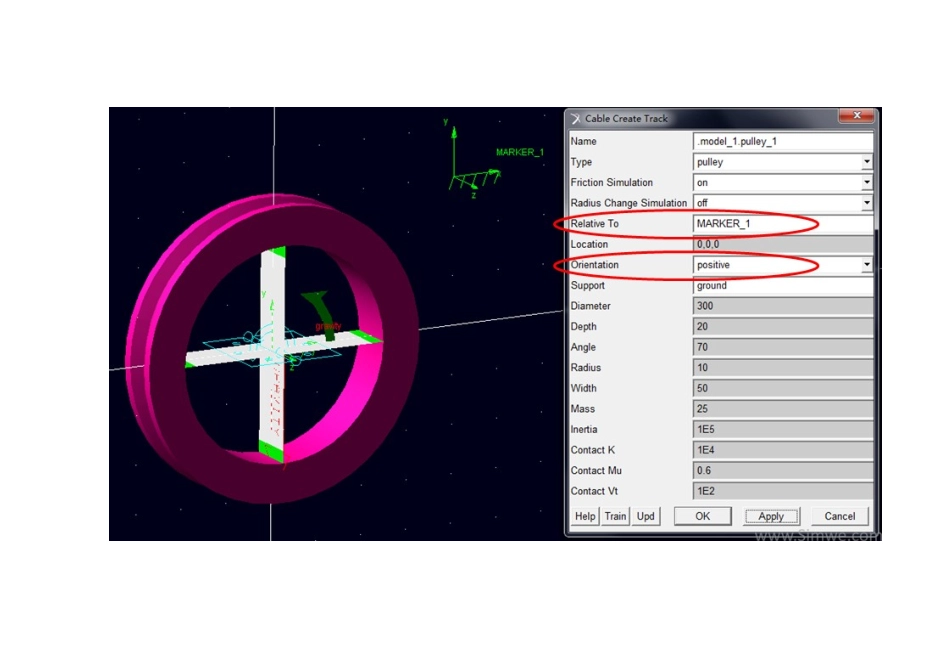

在AdamsCable中如何使钢丝绳正确缠绕主题在Adams/Cable中如何使钢丝绳正确缠绕用途在Adams/Cable中建立钢丝绳滑轮机构模型进行吊装模拟，如何保证钢丝绳缠绕的正确性软件信息MSCAdams/Cable内容介绍滑轮的方向定义钢丝绳缠绕顺序操作步骤在Adams/Cable中进行钢丝绳建模，要保证钢丝绳缠绕的正确性，关键在于滑轮方向定义与钢丝绳缠绕顺序的匹配。以下是对这两点的说明：1、滑轮的方向定义Relativeto决定了滑轮布置的平面方向，如图中所示为MARKER_1的xy平面。Orientation决定了钢丝绳缠绕时绕滑轮的走向，其方向由右手法则来决定，如上图大指姆指向MARKER_1的Z轴，四指握拳方向即为钢丝绳缠绕方向。这个选项直接决定了后续钢丝绳掺绕时的方向。2、钢丝绳缠绕顺序钢丝绳建立时，缠绕的顺序选择与滑轮方向决定了钢丝绳定义是否正确，如要建立下左图所示钢丝绳，其缠绕顺序应该为右图所示，注意定义的定滑轮pulley_1的方向应该为逆时针方向，而动滑轮pulley_2的方向应该为顺时针方向（在滑轮方向定义时要注意Orientation选项的选择）1.操作步骤step1:建立定滑轮pulley_1,注意Support项为ground,Orientation为positive.step2:建立动滑轮pulley_2，注意Support项为一个可动部件PART_2,Orientation为negative.step3:建立固定端fix，注只用指定红框中参数step4:建立固定端move，注只用指定红框中参数step5:缠绕钢丝绳，其缠绕顺序如下图所示。
