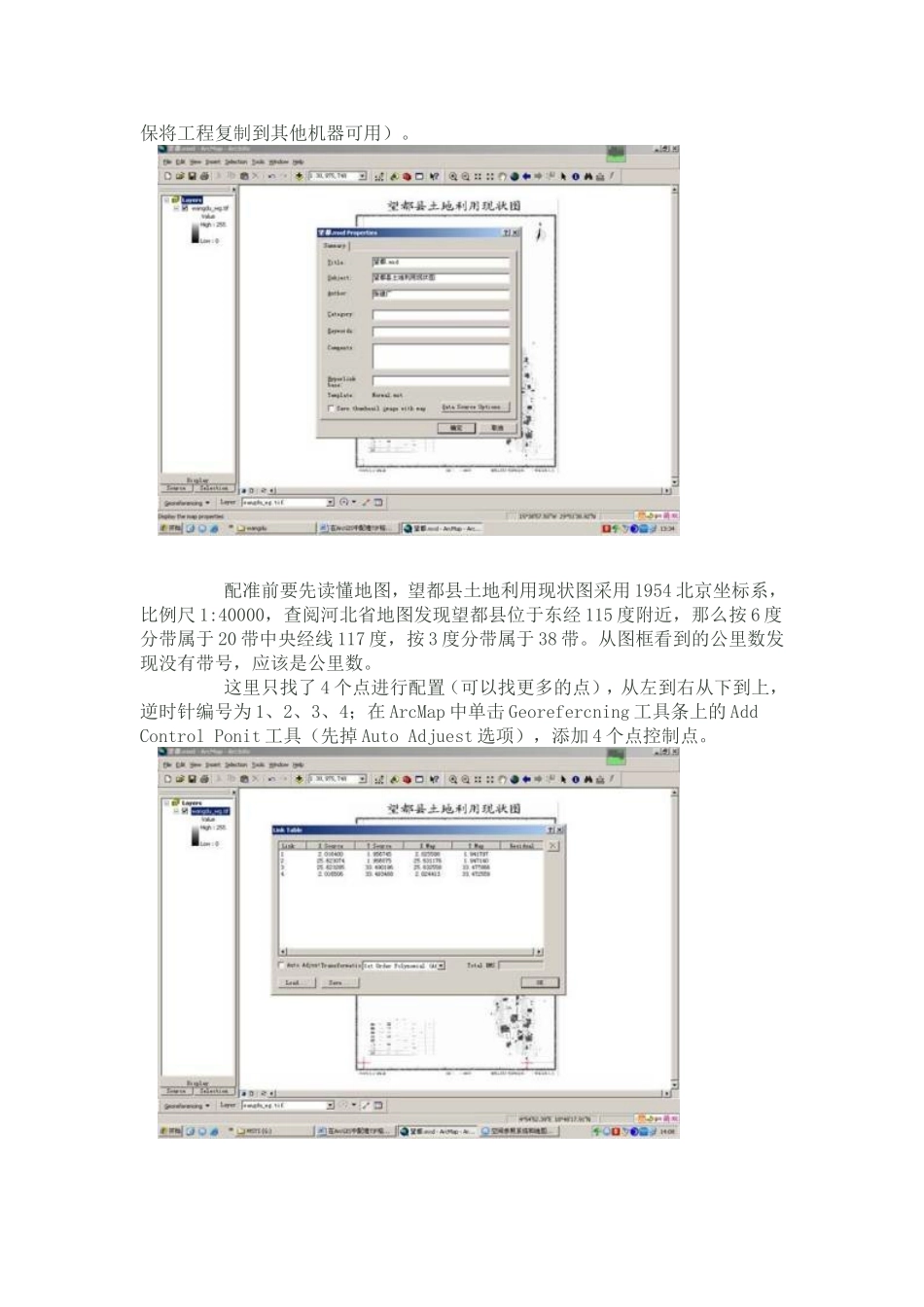

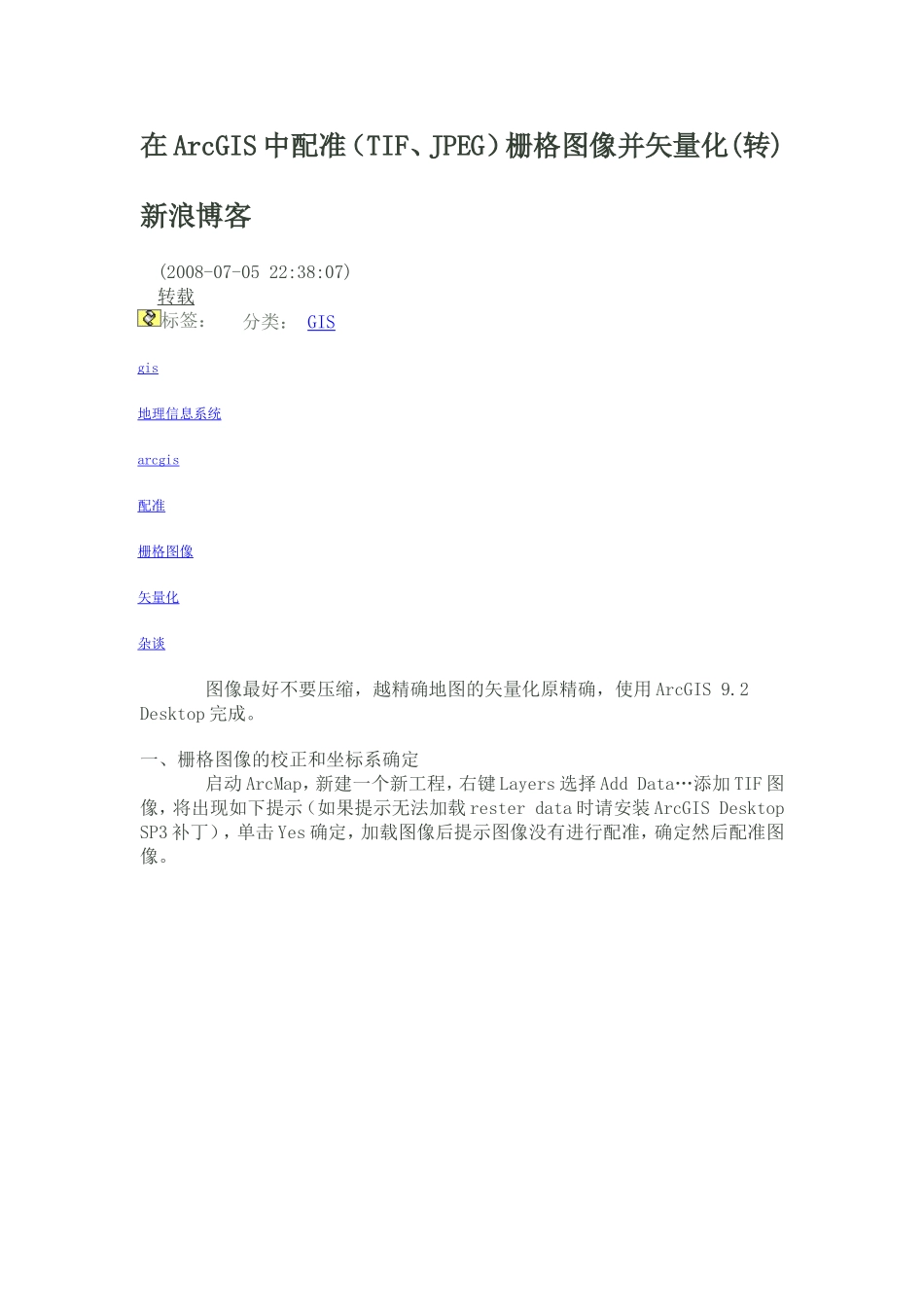

在ArcGIS中配准（TIF、JPEG）栅格图像并矢量化(转)新浪博客(2008-07-0522:38:07)转载标签：gis地理信息系统arcgis配准栅格图像矢量化杂谈分类：GIS图像最好不要压缩，越精确地图的矢量化原精确，使用ArcGIS9.2Desktop完成。一、栅格图像的校正和坐标系确定启动ArcMap，新建一个新工程，右键Layers选择AddData…添加TIF图像，将出现如下提示（如果提示无法加载resterdata时请安装ArcGISDesktopSP3补丁），单击Yes确定，加载图像后提示图像没有进行配准，确定然后配准图像。图像加载后即可看到图像内容，右键工具栏打开Georeferencing工具条进行图像的配准工作，在配准之前最好先保存工程。在File菜单下打开MapProperties编辑地图属性，DataSourceOptions可设置保存地图文件的相对路径和绝对路径。（这里选择相对路径以确保将工程复制到其他机器可用）。配准前要先读懂地图，望都县土地利用现状图采用1954北京坐标系，比例尺1:40000，查阅河北省地图发现望都县位于东经115度附近，那么按6度分带属于20带中央经线117度，按3度分带属于38带。从图框看到的公里数发现没有带号，应该是公里数。这里只找了4个点进行配置（可以找更多的点），从左到右从下到上，逆时针编号为1、2、3、4；在ArcMap中单击Georefercning工具条上的AddControlPonit工具（先掉AutoAdjuest选项），添加4个点控制点。然后编辑LinkTable中的4个控制点的代表的公里数，然后单击“Georeferecning下拉菜单的AutoAdjuest”图像即进行校正这时可看到参差值这里是0.00175（TotalRMS）非常小说明配准较为精确。单击Save按钮可将控制点信息保存到文件，单击Load按钮可从文件加载控制点坐标。给校准后的地图选择适合的坐标系，右键Layers打开Properties对话框属性对话框选择投影坐标系，（ProkectedCoordinateSystems）展开Predefined/ProkectedCoordinateSystems/GaussKruger/Beijing1954下找Beijing1954GKZone20坐标系（高斯克里克投影20带无带号），单击确定保存工程；这时配准工作即完成，在状态栏就可以看到正确的坐标单位了。最后保存校正重新生成采样数据，单击“Georeferencing”工具条的“Rectify”菜单矫正并重采样栅格生成新的栅格文件；打开“SaveAs”对话框设置保存参数和保存的校正栅格图像格式、保存位置等信息；其中“ResampleType”指定重新采样的类型，有三种选项NearestNeighbor（fordiscreatedata）自然邻近内插（不连续数据）、BilinearInterpolation（forcontinuousdata）双线性内插（连续数据）、CubicConvolution（forcontinuousdata）立方卷积内插（连续数据）；这里选择了第二项，确定生成新的栅格数据，然后加载到ArcMap中进行下一步矢量化工作。栅格图像的矢量化工作单击ArcMap工具条上的ArcCatalog按钮打开ArcCatalog程序（ArcGIS的地理信息资源都这里完成创建、删除、复制等管理工作），在Catalog树下展开工程所在位置，鼠标右键菜单中选择New子菜单的Shapefile…新建一个Shape格式的地理要素文件（地理要素可存储为其他格式）；在“CreateNewShapefile”对话框中给新的要素命名，在“FeatureType”要素类型下拉列表框中选择创建要素的类型（一个Shape文件只能表示一种要素），如：Ponit点、Polyline多边型线、Polygon多边形面和MultiPoint、MultiPatch，这里我们创建一个“Ponit点”文件；在“SpatialReference”框中没有指定坐标系，因此单击“Edit…”按钮给新建的要素类指定坐标系；单击“Edit…”按钮后打开“SpatialReferenceProperties”对话框，然后单击“Select…”按钮选择一个合适的投影坐标系，这里我们选择“Beijing1954GKZone20”坐标系，最后确定返回完成Shapefile的创建；回到ArcMap中添加新建的Shapefile点文件到Layers下；未完二、点、线、面的创建和编辑在编辑前先打开“Editor”工具条，选择Editor工具菜单的“StartEditing”进入编辑状态；我们的任务是在“cunming”要素上添加村庄（把村庄看做点）的“点”因此在Editor工具的Target（目标）选择cunming要素，Task（任务）是CreateNewFeature创建新要素；选择Editor工具条的“SketchTool”工具；移动鼠标到地图区，按住...
