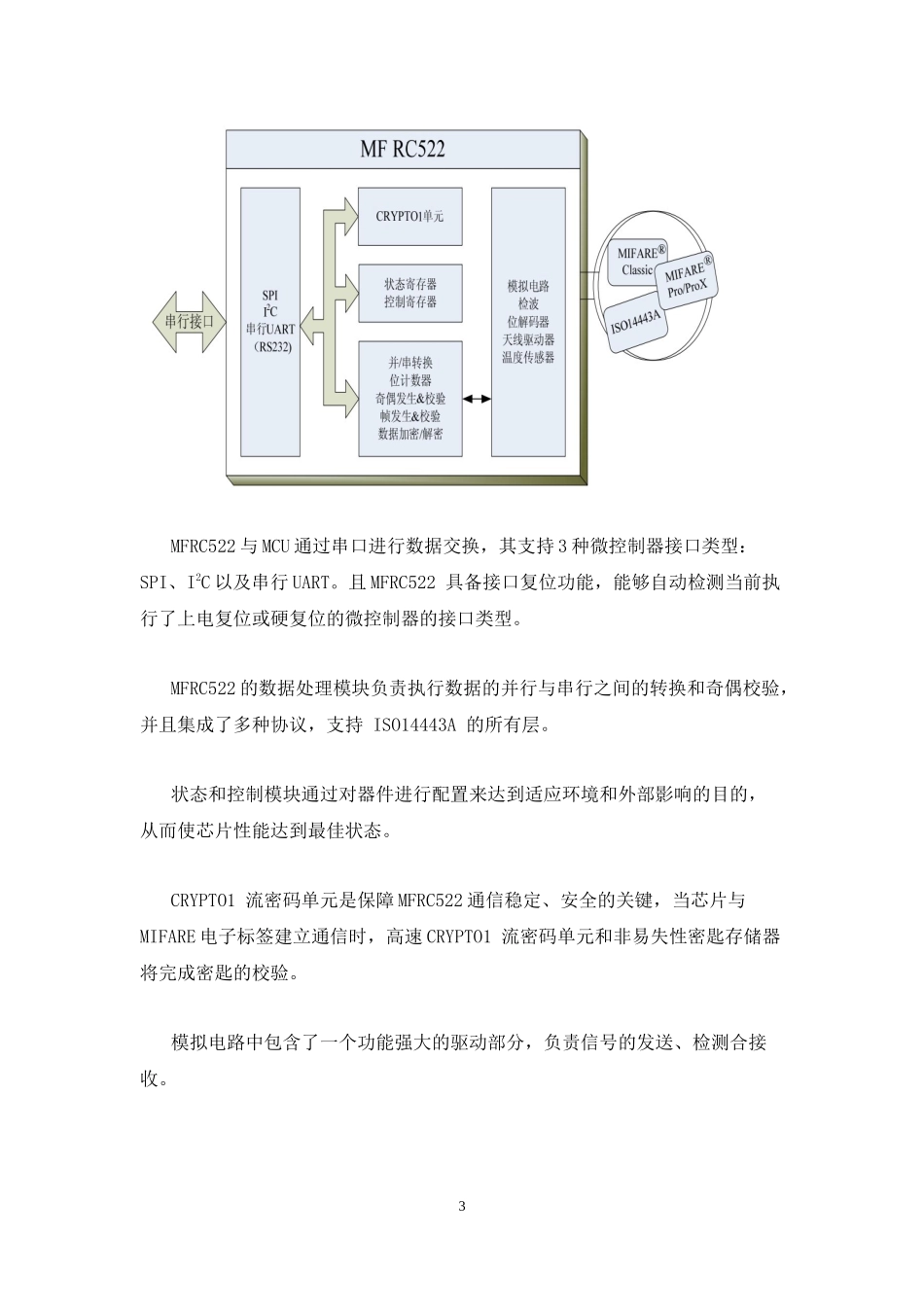

在C51单片机上对读写卡芯片MFRC522编程1概述在整个的射频识别系统中。读写卡模块负责建立单片机与电子标签之间的通信，起着非常重要的作用。而整个读写卡模块的核心，就是读写卡芯片MFRC522MFRC522是NXP公司专为各种计量检测设备而设计、推出的一款低成本、低功耗的非接触式读写卡芯片。该芯片应用于13.56MHz非接触通信，应用了较为先进的调制和解调概念，集成了众多的通信方式和协议，其内部强大的电路可直接驱动天线无需其他外接电路，通过其独特的加密算法，更使其具备可较强的安全性。作为一款较为成功的读写卡芯片，MFRC522与主机间的通信采用的是连线较少的串行通信，而且可根据不同的用户需求，从SPI、I2C、串行UART三种总线模式中选择，这样的设计有利于减少连线数量，缩小PCB板体积，降低成本。目前MFRC522在很多的领域都得到了广泛应用，尤其适用于低成本、小尺寸、低功耗和单电源的非接触式通信的应用场合，是智能仪表、板上单元、便携式手持设备的极佳选择。目前，全国各大城市的公共交通终端以及非接触式公用电话应用的正是MFRC52212特性1.高度集成的模拟电路模块，应用新概念完成调制和解调。2.支持ISO14443A与MIFARE通信协议3.驱动优化，采用少量外部器件就能输出驱动级到天线4.支持MIFARE的加密算法5.可自由选择多样的主机接口：①10Mbit/s的SPI接口②I2C接口，快速传输模式的速率为400kbit/s，高速模式的速率为3400kbit/s③串行UART，传输速率高达1228.8kbit/s，帧取决于RS232接口，电压电平取决于提供的管脚电压6.灵活的中断模式7.64字节的发送接收缓冲区8.具备软件掉电、硬件掉电和发送器掉电三种低功耗模式，能够通过关闭相应的模块或驱动器达到节电的目的。9.2.5~3.3V的低电源电压，低功耗设计10.内部振荡器，链接27.12HZ的晶体11．可编程定时器12．自由编程的I/O管脚13．内置温度传感器，当芯片温度过高时会自动停止射频信号的发射14.体积小，仅有5mm╳5mm╳0.85mm3系统结构2MFRC522与MCU通过串口进行数据交换，其支持3种微控制器接口类型：SPI、I2C以及串行UART。且MFRC522具备接口复位功能，能够自动检测当前执行了上电复位或硬复位的微控制器的接口类型。MFRC522的数据处理模块负责执行数据的并行与串行之间的转换和奇偶校验，并且集成了多种协议，支持ISO14443A的所有层。状态和控制模块通过对器件进行配置来达到适应环境和外部影响的目的，从而使芯片性能达到最佳状态。CRYPTO1流密码单元是保障MFRC522通信稳定、安全的关键，当芯片与MIFARE电子标签建立通信时，高速CRYPTO1流密码单元和非易失性密匙存储器将完成密匙的校验。模拟电路中包含了一个功能强大的驱动部分，负责信号的发送、检测合接收。34引脚配置作者利用Protel绘制的原理图：如上图所示，MFRC522芯片为32脚HVQFN封装。器件使用了3个独立的电源以实现在电磁兼容方面的要求。●天线MFRC522芯片通过TX1和TX2这两个管脚向外输出13.56MHz的能量载波来驱动天线；当电子标签收到天线发出的激励信号后，就会发射出响应信号，天线接收到响应信号就会通过天线的外部电路将其送给RX管脚进行处理。名称类型功能TX1,TX2输出缓冲天线驱动器WMID模拟参考电压RX输入模拟天线输入信号4此外，为了确保驱动模块的正常工作，MFRC522设计了单独电源专为驱动部分供电。名称类型功能TVDD电源发送器电源电压TVSS电源发送器电源地●模拟电源MFRC522的模拟部分使用单独电源进行供电。名称类型功能AVDD电源模拟部分电源电压AVSS电源模拟部分电源地●数字电源MFRC522数字部分使用单独电源进行供电。名称类型功能DVDD电源数字部分电源电压DVSS电源数字部分电源地●振荡器频率为27.12MHz的晶振通过一段缓冲区被连接到OSCIN管脚和OSCOUT管脚。如果开发者需要采用外部晶振作为时钟，可从OSCIN引入外部时钟信号。名称类型功能OSCIN输入振荡器缓冲输入OSCOUT输出振荡器缓冲输出●电子标签接口5MFRC522为MIFARE®有源天线的设计提供了相应的支持。通过SIGIN和SIGOUT就可以对MIFARE的信号进行处理。名称类型功能SIGIN带施密特触发器的输入MIFARE接口输入SIGOUT输出MIFARE接口输出AUX1/2输出辅助输出：用于测试●串行接口名称类...
