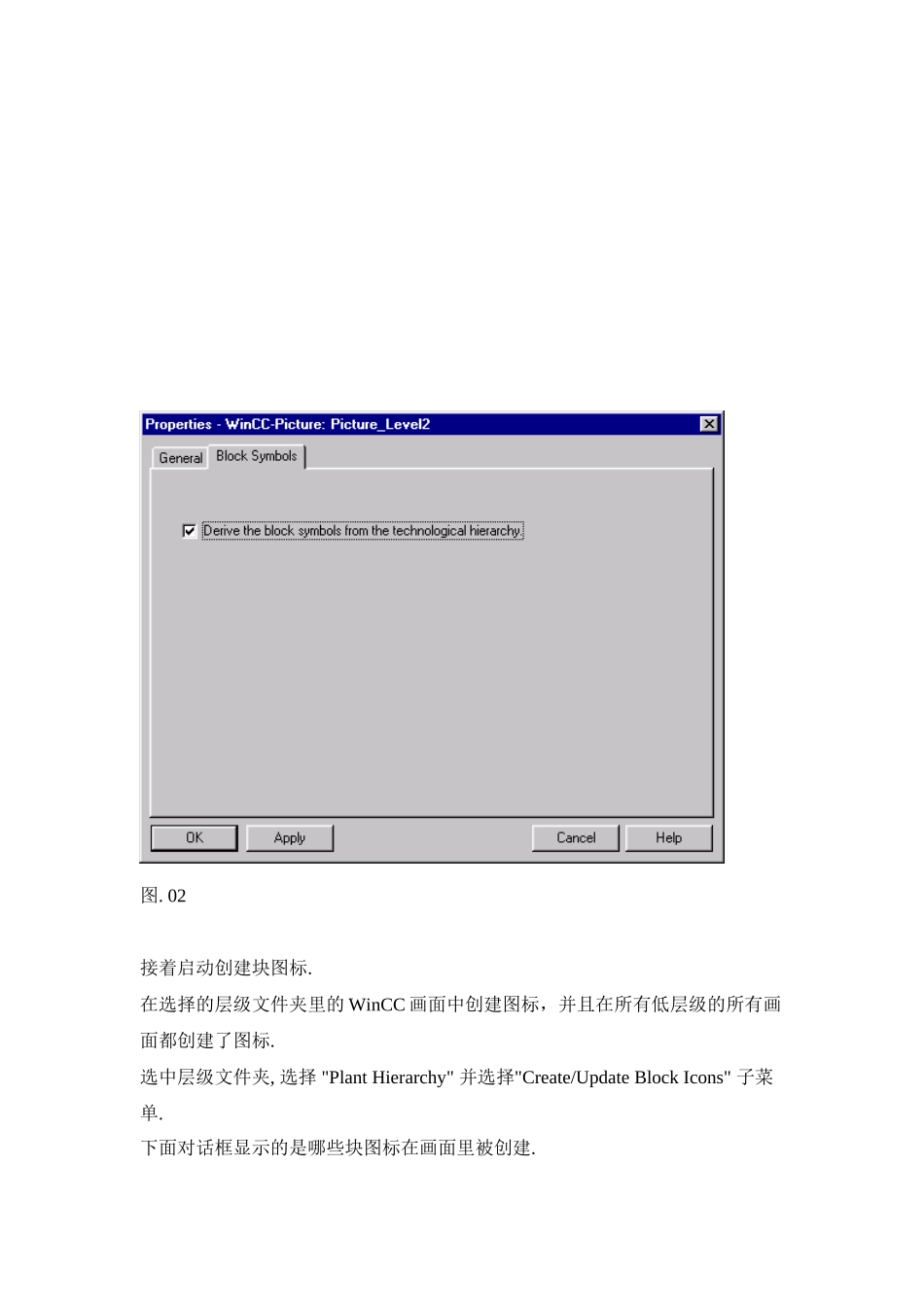

在CFC组态中怎么创建WinCC的符号?文献涉及产品描述:该条目适用于PCS7V5.1和更高版本.如果在CFC里组态了一个电机块,正常情况下希望在操作站可以显示.这适用于大部分块.为了实现这个功能需要在画面编辑器里创建相关的画面.下面描述的这个功能大大简化了这个组态过程.PCS7Version5.1或者更高版本，CFC调用的PCS7标准块能自动的创建WinCC图标.在WinCC画面中鼠标点击创建生成的图标，该图标已经完成了过程变量的连接和面板的调用.根据工艺要求把图标放在相应的位置.下列标准块可以创建图标.AF_6MEAS_MONRATIO_PAF_12MOTORSIPART19AF_24MOT_REVSIPART21AF_16SMOT_SPEDSIMOCODECTRL_PIDOP_ASIMOVERTCTRL_SOP_A_LIMSIPOS3MCDOSEOP_A_RJCSWIT_CNTDIG_MONOP_DUNITELAP_CNTOP_D3VAL_MOTFMCS_PIDOP_TRIGVALVEINTERLOK自动生成WinCC图标的要求:PCS7V5.1版本或者更高在PCS7工艺层级中插入WinCC画面和CFC.步骤:为了能够在WinCC画面创建图标,在画面的属性里需要使能"Derivetheblockiconsfromthetechnologicalhierarchy"这个功能.打开画面"ObjectProperties"并切换到"BlockIcons"栏.图.01图.02接着启动创建块图标.在选择的层级文件夹里的WinCC画面中创建图标，并且在所有低层级的所有画面都创建了图标.选中层级文件夹,选择"PlantHierarchy"并选择"Create/UpdateBlockIcons"子菜单.下面对话框显示的是哪些块图标在画面里被创建.图.03接下来定义块标题.可以选择用不同命名组件的各种组合.注意:图标标题大约3厘米宽.有时它不能显示完整的工艺名称.如果没有足够的空间显示,选择"Chart/Block"或者只选择"Chart"或"Block".启动创建之前,保存并关闭WinCC所有打开的编辑器,因为在创建完成之后WinCC将关闭.图.04在创建完成之后双击打开WinCC画面.下图所示为例程的结果.创建了下列块的图标:MEAS_MON,MOT_REV,MOT_SPED,Motor,OP_A_LIM,OP_D,CTRL_PID,VAL_MOT和VALVE.这些图标被插入到画面的左侧.如果第一行不够,就再从左侧第二行开始.在运行画面之前仍然可以插入图标以及AS-OS的编译.所有图标的过程接口以及相关面板都点击鼠标可以打开.图.05警告:如果对CFC的修改会影响到它们的图标，需要通过TH更新这些图标.这些变化是:删除有图表的块增加有图标的块重命名块重命名CFC在层级文件夹里重命名图.06在创建画面的图标时,包括同一层级中的所有CFC以及(如果可用)下一层级文件夹中的都会被扫描.这是系统属性使然.如果在WinCC画面不需要所有层级的图标,可以删除那些不需要的图标.特殊例子:阀图标在工厂画面有的是垂直的有的是水平的,图标显示可以根据实际需要调整.阀的块图标默认是垂直的.下面举例说明水平位置处理的方法.在画面编辑器里选择图标并打开属性对话框.图.07双击属性的"type".图.08在打开的输入域把@Object_name/1改为@Object_name/2.例如:旧的模板名称是"@VAL_MOT/1",新的模板命名为"@VAL_MOT/2".图.09保存画面并关闭画面编辑器.需要在TH(上述)在此创建图标.因为画面里已经有该图标,只是根据修改的画面模板更新它们.正如下图所见,阀的位置已被修改.图.10注意:该条目是基于PCS7V5.1.同样对更高的版本有效,单个对话框形式有可能有所不同.步骤是一样的.关键字:面板调用,对象调整,显示格式
