吉林省四平市第十七中学九年级物理全册《19.1 家庭电路》习题教案4 （新版）新人教版VIP免费

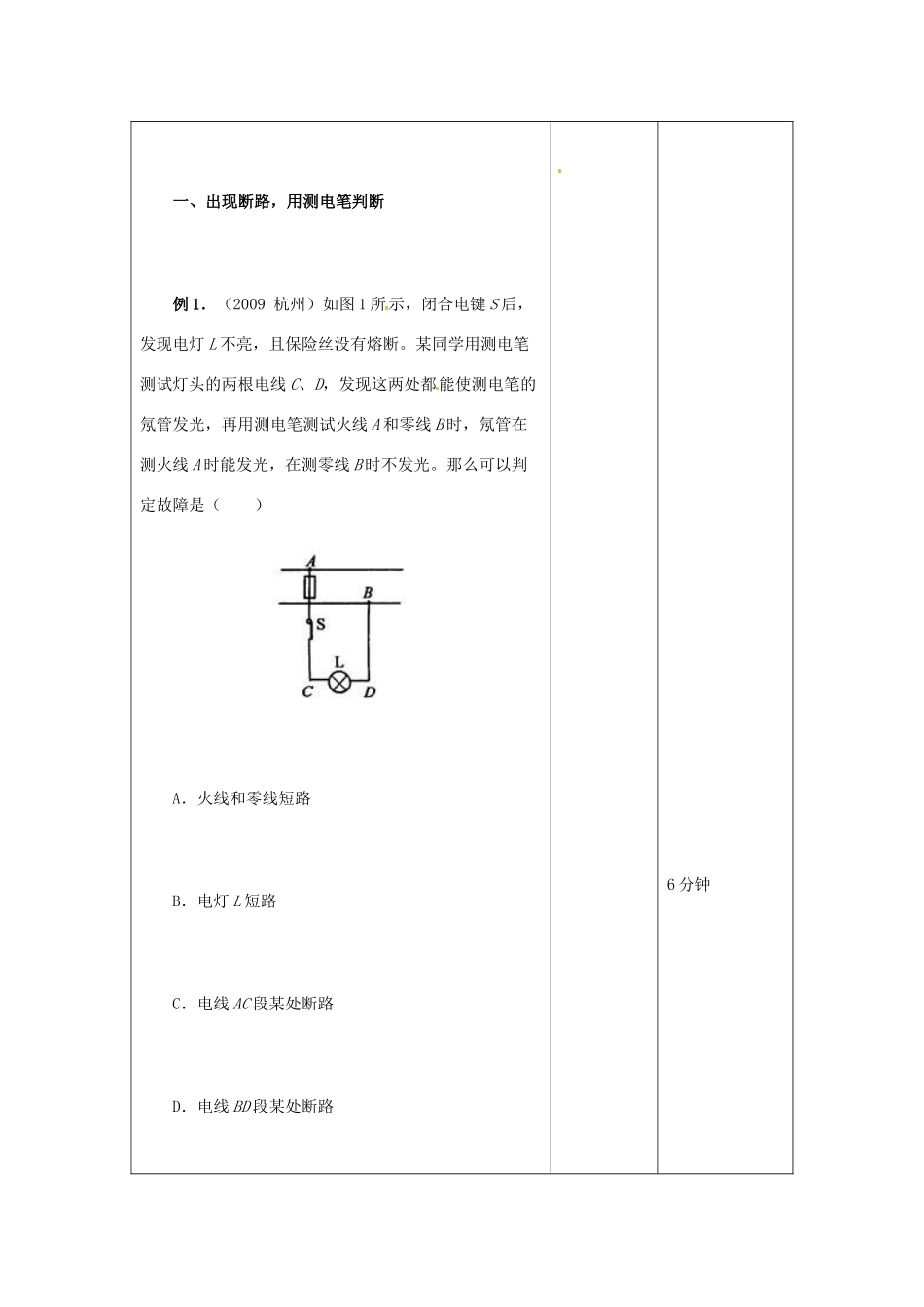

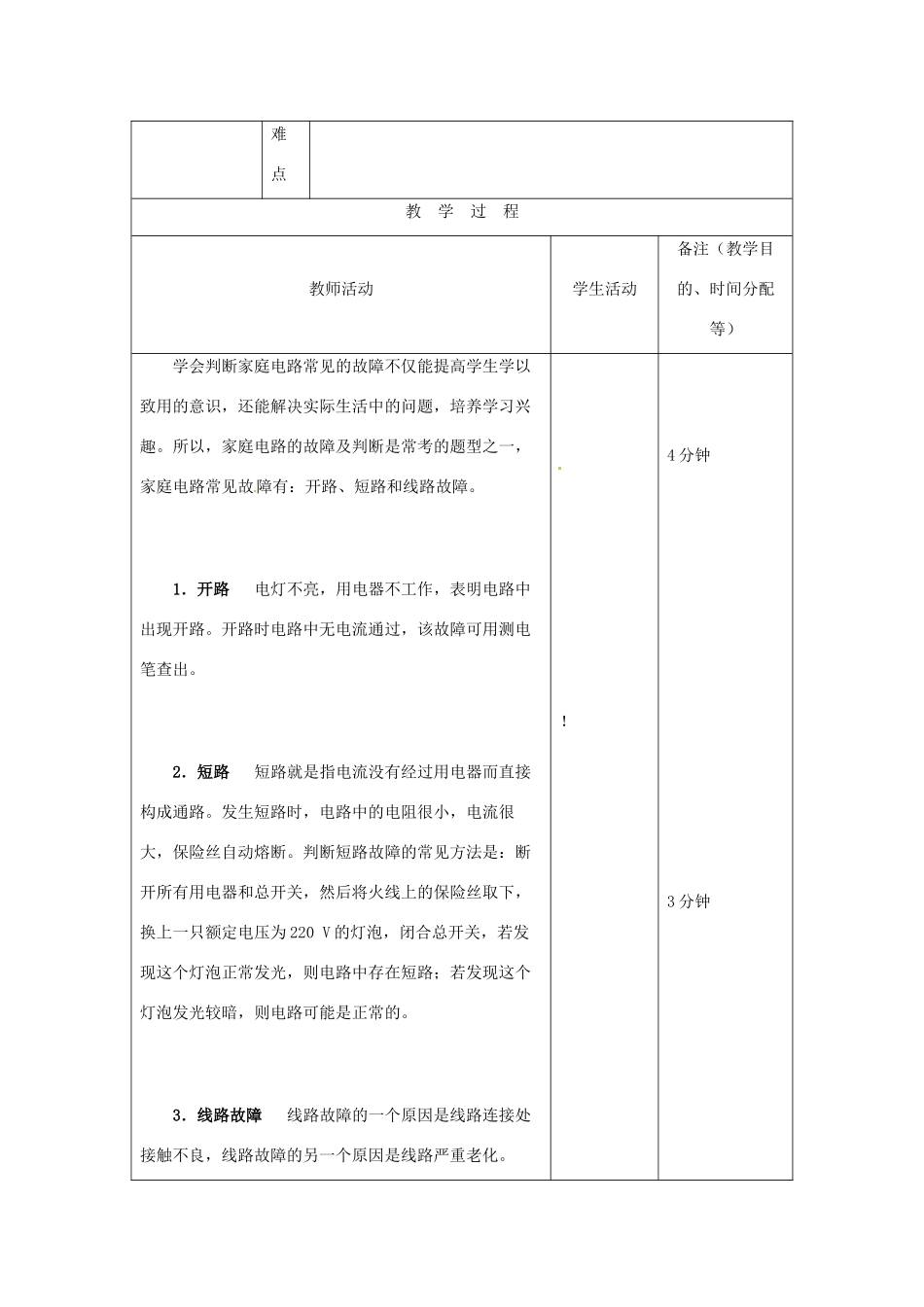

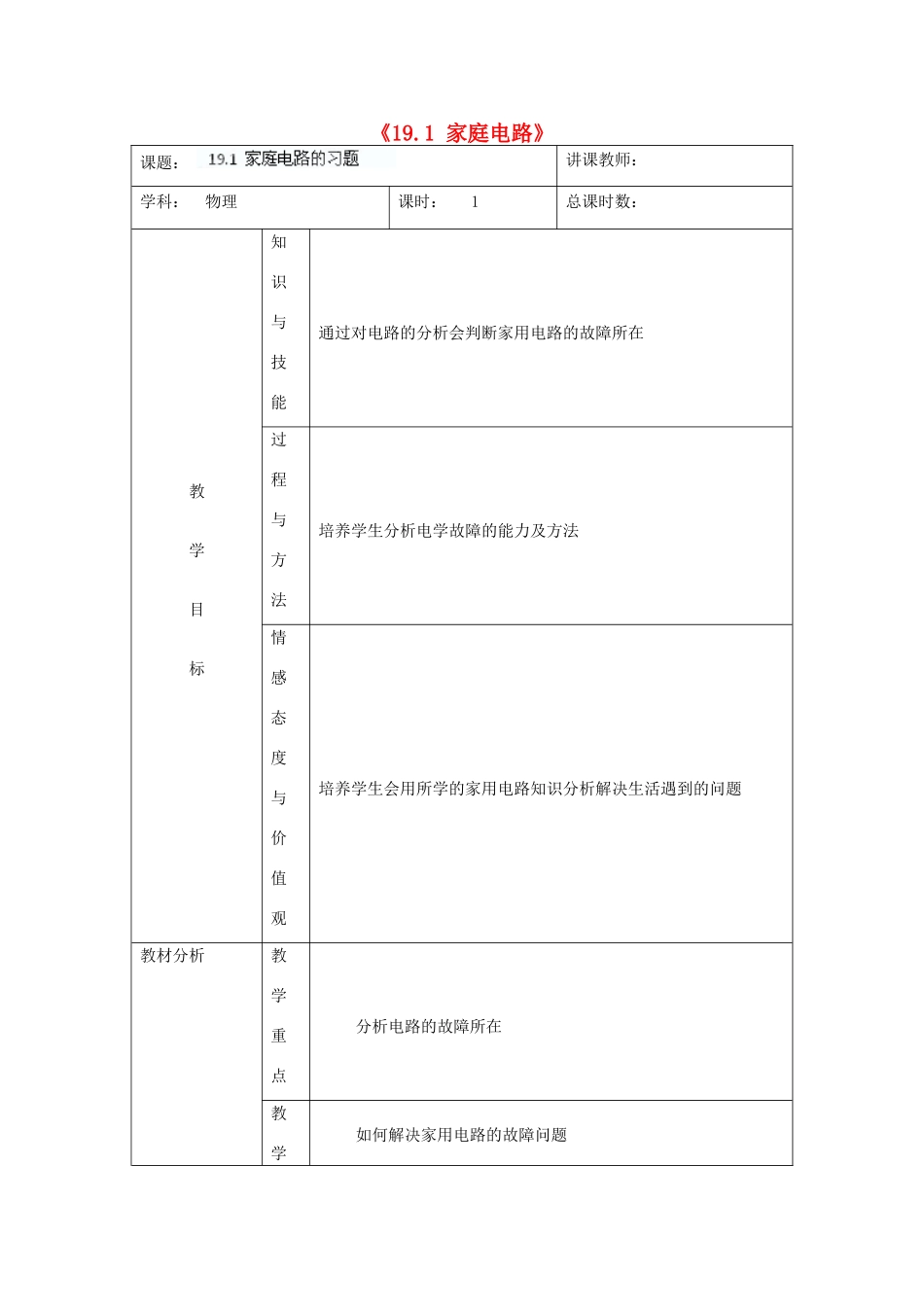

《19.1家庭电路》课题：讲课教师：学科：物理课时：1总课时数：教学目标知识与技能通过对电路的分析会判断家用电路的故障所在过程与方法培养学生分析电学故障的能力及方法情感态度与价值观培养学生会用所学的家用电路知识分析解决生活遇到的问题教材分析教学重点分析电路的故障所在教学如何解决家用电路的故障问题难点教学过程教师活动学生活动备注（教学目的、时间分配等）学会判断家庭电路常见的故障不仅能提高学生学以致用的意识，还能解决实际生活中的问题，培养学习兴趣。所以，家庭电路的故障及判断是常考的题型之一，家庭电路常见故障有：开路、短路和线路故障。1．开路电灯不亮，用电器不工作，表明电路中出现开路。开路时电路中无电流通过，该故障可用测电笔查出。2．短路短路就是指电流没有经过用电器而直接构成通路。发生短路时，电路中的电阻很小，电流很大，保险丝自动熔断。判断短路故障的常见方法是：断开所有用电器和总开关，然后将火线上的保险丝取下，换上一只额定电压为220V的灯泡，闭合总开关，若发现这个灯泡正常发光，则电路中存在短路；若发现这个灯泡发光较暗，则电路可能是正常的。3．线路故障线路故障的一个原因是线路连接处接触不良，线路故障的另一个原因是线路严重老化。！4分钟3分钟一、出现断路，用测电笔判断例1．（2009杭州）如图1所示，闭合电键S后，发现电灯L不亮，且保险丝没有熔断。某同学用测电笔测试灯头的两根电线C、D，发现这两处都能使测电笔的氖管发光，再用测电笔测试火线A和零线B时，氖管在测火线A时能发光，在测零线B时不发光。那么可以判定故障是（）A．火线和零线短路B．电灯L短路C．电线AC段某处断路D．电线BD段某处断路6分钟点拨：家庭电路中的两根电线，一根是火线，另一根是零线，它们间的电压是220V。正常情况下，零线与大地之间电压为零（这便是“零线”名称的由来），火线与大地之间电压是220V，能使测电笔发光（这便是“火线”名称的由来）。题目中，测电笔在测试A、C、D时，氖管都发光，表明这三处都与大地间有电压。这说明C、D之间无电压，这就是灯泡虽然与火线联通，但不会发光的原因。我们也可以用排除法来判断：如果选A或B，火线和零线短路及电灯L短路，都会使电路中电流过大，造成保险丝没有熔断，二题目告诉我们保险丝没有熔断；若选C，AC段某处断路，会使C与火线脱离接触，就不会使测电笔的氖管发光。而BD段某处断路一方面造成灯泡断路而不能发光，另一方面使D点通过灯丝与火线联通，能使氖管发光。答案：D二、出现短路，用灯泡判断例2．（2009四川绵阳）灾后重建，小宇同学家的2分钟9分钟10分钟永久性住房已经建好。在全家搬进去之前，小宇同学准备检查生活用电线路是否有问题，他先断开所有用电器和总开关，然后将火线上的保险丝取下，换上一只额定电压为220V的灯泡，闭合总开关，发现灯泡正常发光。由此判断A．线路安装完全正确，因为灯泡正常发光B．线路安装不正确，电路中有短路C．线路安装不正确，电路中有断路D．仅由此不能判断线路是否有问题点拨：要明确，保险丝与用电器是串联连接的。将火线上的保险丝取下，换上的灯泡与电路中原来的用电器也是串联的。如果原来的电路没有问题，那么它们的总电压是220V，这个换上的灯泡因实际电压低于额定电压而不能正常发光；现在发现这个换上的灯泡正常发光，只能说明它的电压就是220V，也就是原来的用电器两端电压为零，即电路中有短路。8分钟答案：B三、线路故障，观察判断例3．（2009金华）近年来有许多重大火灾都是因线路故障造成的。线路故障的一个原因是线路连接处接触不良。当线路连接处接触不良时，与连接完好相比该处的阻值将增大，在该处消耗的电功率将(填“减小”或“增大”或“不变”)，会产生局部过热，引发火灾。线路故障的另一个原因是线路严重老化。由橡胶或塑料制成的导线线皮是用来绝缘的，但时间长了，线皮会老化变质，绝缘性能变差，甚至龟裂露出线芯，通电时产生火花或导线之间会发生短路。当导线之间发生短路时，导线中电流过(填“大”或“小”)，酿成火灾。点拨：当线路连接处接触不良时，与连接完好相比该处的阻值将增大，而整个电路的电流...
