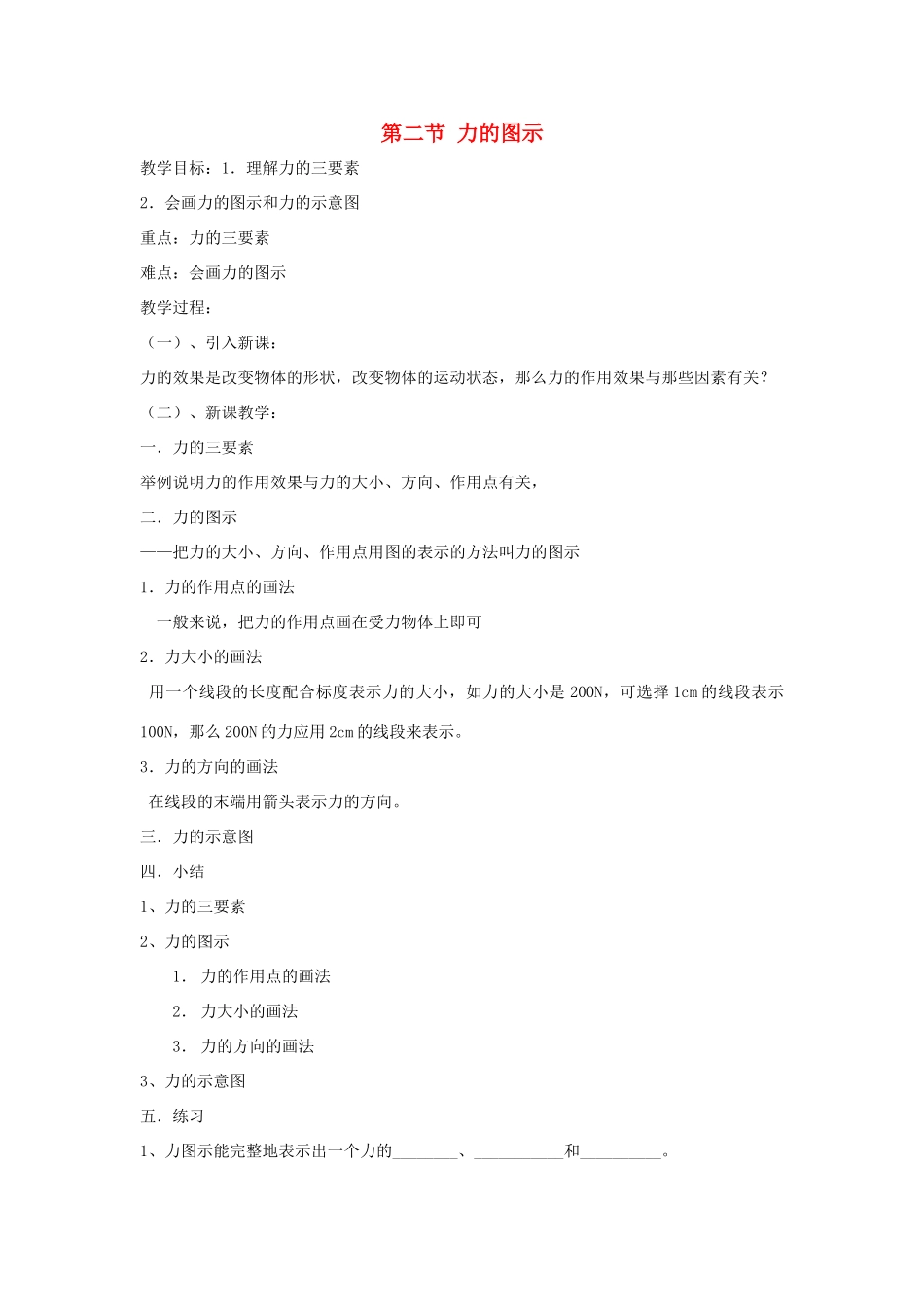

第二节力的图示教学目标：1．理解力的三要素2．会画力的图示和力的示意图重点：力的三要素难点：会画力的图示教学过程：（一）、引入新课：力的效果是改变物体的形状，改变物体的运动状态，那么力的作用效果与那些因素有关？（二）、新课教学：一．力的三要素举例说明力的作用效果与力的大小、方向、作用点有关，二．力的图示——把力的大小、方向、作用点用图的表示的方法叫力的图示1．力的作用点的画法一般来说，把力的作用点画在受力物体上即可2．力大小的画法用一个线段的长度配合标度表示力的大小，如力的大小是200N，可选择1cm的线段表示100N，那么200N的力应用2cm的线段来表示。3．力的方向的画法在线段的末端用箭头表示力的方向。三．力的示意图四．小结1、力的三要素2、力的图示1．力的作用点的画法2．力大小的画法3．力的方向的画法3、力的示意图五．练习1、力图示能完整地表示出一个力的________、___________和__________。2、一个物体受到竖直向上的拉力为50N，请画出力的图示。3、一个物体受到一个向右与水平方向成30°角的力，请画出力的图示。
