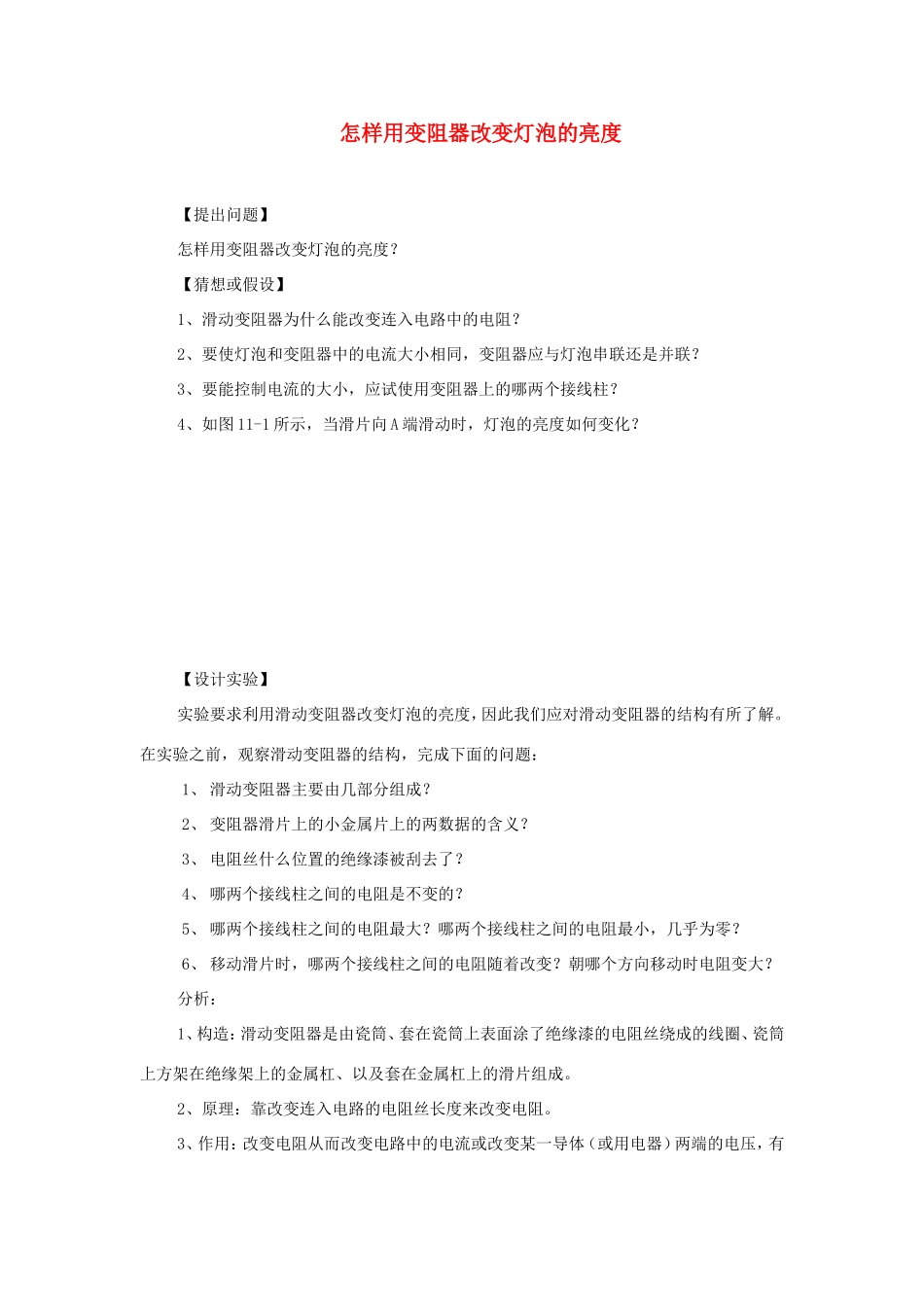

怎样用变阻器改变灯泡的亮度【提出问题】怎样用变阻器改变灯泡的亮度
【猜想或假设】1、滑动变阻器为什么能改变连入电路中的电阻
2、要使灯泡和变阻器中的电流大小相同，变阻器应与灯泡串联还是并联
3、要能控制电流的大小，应试使用变阻器上的哪两个接线柱
4、如图11-1所示，当滑片向A端滑动时，灯泡的亮度如何变化
【设计实验】实验要求利用滑动变阻器改变灯泡的亮度，因此我们应对滑动变阻器的结构有所了解
在实验之前，观察滑动变阻器的结构，完成下面的问题：1、滑动变阻器主要由几部分组成
2、变阻器滑片上的小金属片上的两数据的含义
3、电阻丝什么位置的绝缘漆被刮去了
4、哪两个接线柱之间的电阻是不变的
5、哪两个接线柱之间的电阻最大
哪两个接线柱之间的电阻最小，几乎为零
6、移动滑片时，哪两个接线柱之间的电阻随着改变
朝哪个方向移动时电阻变大
分析：1、构造：滑动变阻器是由瓷筒、套在瓷筒上表面涂了绝缘漆的电阻丝绕成的线圈、瓷筒上方架在绝缘架上的金属杠、以及套在金属杠上的滑片组成
2、原理：靠改变连入电路的电阻丝长度来改变电阻
3、作用：改变电阻从而改变电路中的电流或改变某一导体（或用电器）两端的电压，有时还起保护电路的作用
要使电路中灯泡的亮度发生变化，必须使电路中电流发生变化，所以实验时将滑动变阻器与灯泡串联在电路中
设计实验电路如图11-1所示
在实验时，按图11-1所示连接电路，在连接滑动变阻器时，应注意接线柱的正确选择
为了保护整个电路，在闭合开关前，应将滑动变阻器连入电路中的电阻调到最大
闭合开关后，观察灯泡的亮度，并在滑动滑片之前，应先预测灯泡的亮度变化，并通过实验结论总结出其判断的依据
所需器材：干电池两节、小灯泡、滑动变阻器、开关、导线若干【进行实验】1、观察滑动变阻器的结构
2、按电路图连接好电路，确定滑动变阻器所使用的接线柱后，移动滑片，使滑动变阻器连入电路中的电阻最大
