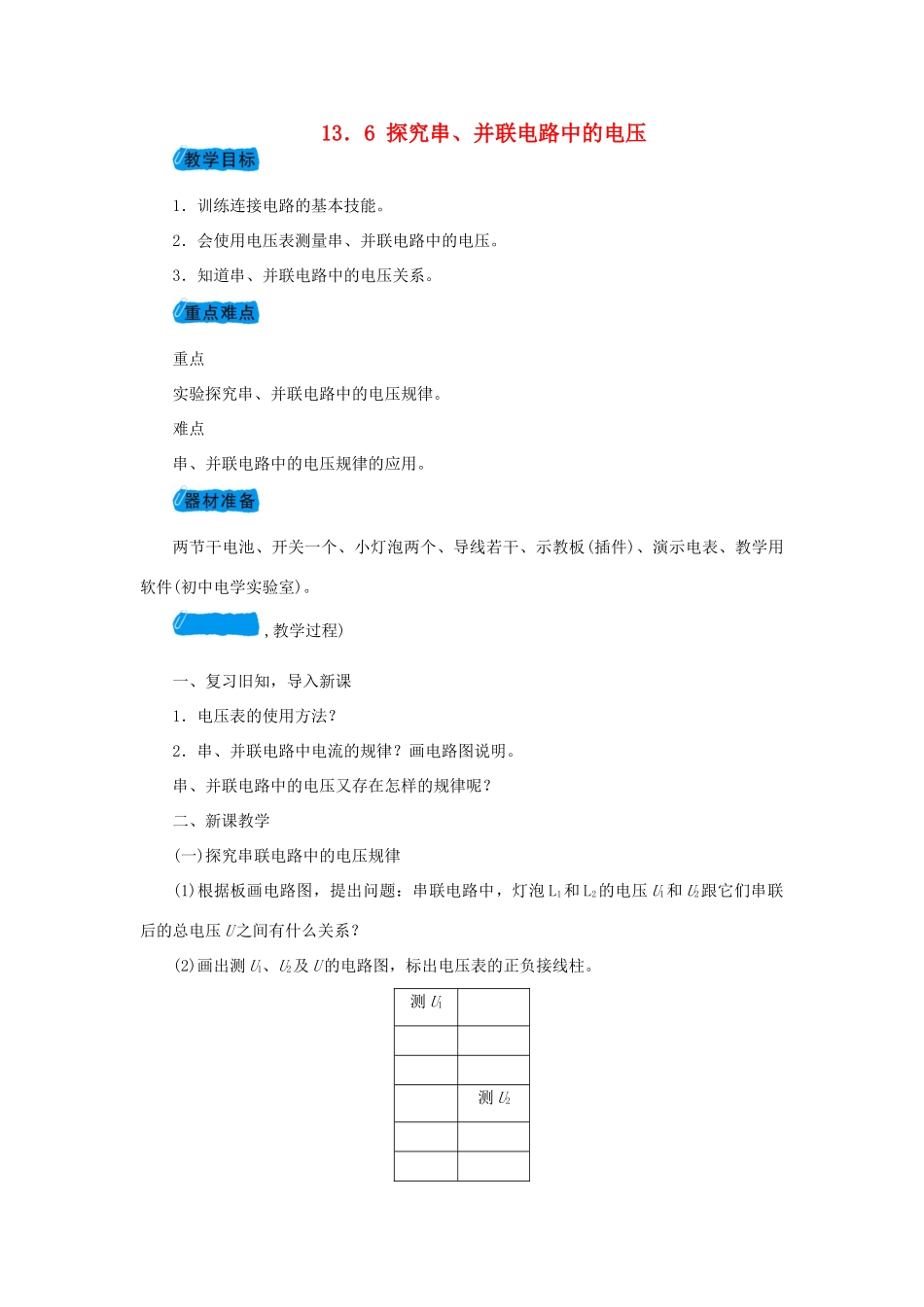

九年级物理上册 13.6探究串、并联电路中的电压教案 (新版)粤教沪版-(新版)粤教沪版初中九年级上册物理教案_第1页
1/3

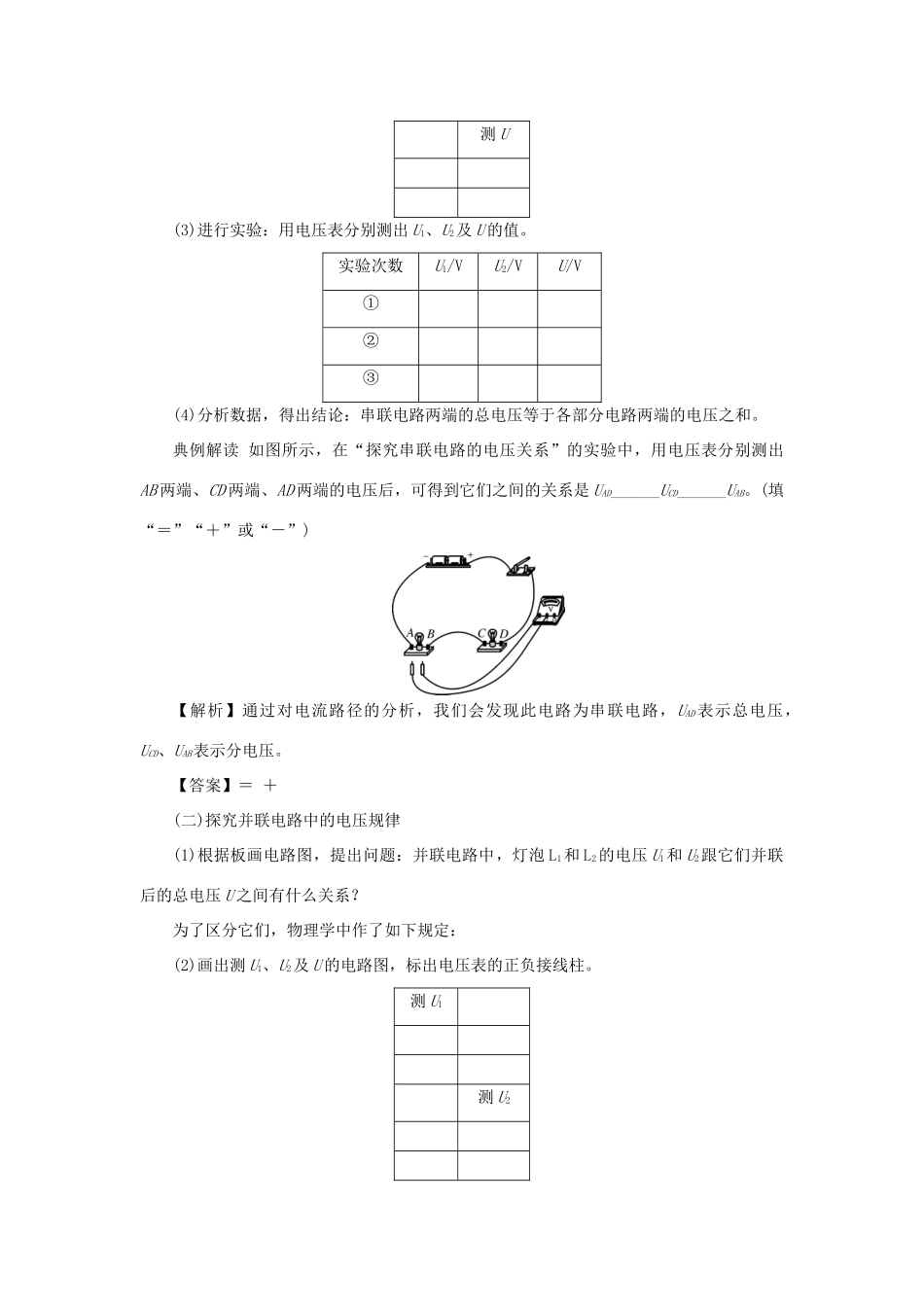

九年级物理上册 13.6探究串、并联电路中的电压教案 (新版)粤教沪版-(新版)粤教沪版初中九年级上册物理教案_第2页
2/3

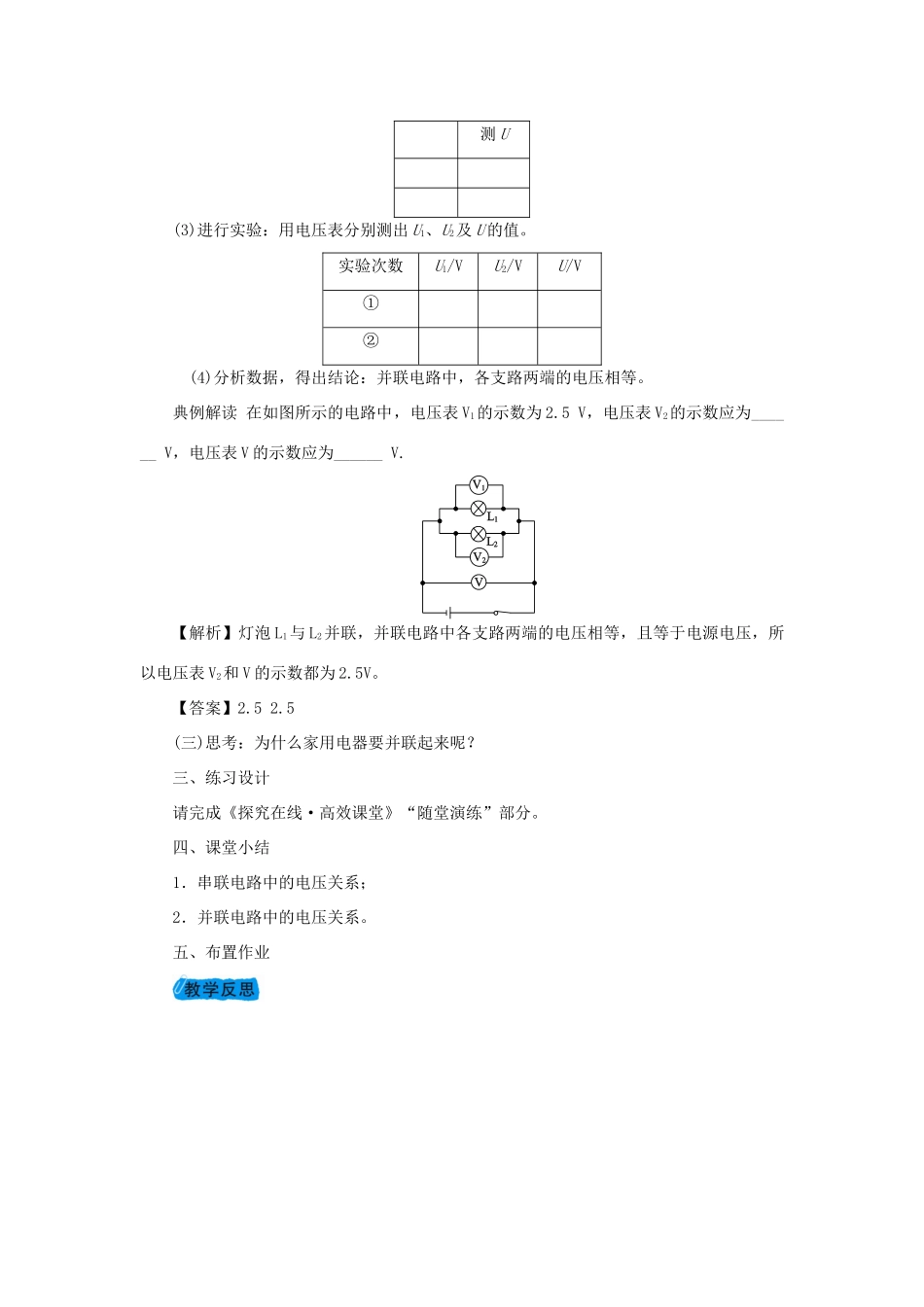

九年级物理上册 13.6探究串、并联电路中的电压教案 (新版)粤教沪版-(新版)粤教沪版初中九年级上册物理教案_第3页
3/3
13.6探究串、并联电路中的电压1.训练连接电路的基本技能。2.会使用电压表测量串、并联电路中的电压。3.知道串、并联电路中的电压关系。重点实验探究串、并联电路中的电压规律。难点串、并联电路中的电压规律的应用。两节干电池、开关一个、小灯泡两个、导线若干、示教板(插件)、演示电表、教学用软件(初中电学实验室)。,教学过程)一、复习旧知,导入新课1.电压表的使用方法?2.串、并联电路中电流的规律?画电路图说明。串、并联电路中的电压又存在怎样的规律呢?二、新课教学(一)探究串联电路中的电压规律(1)根据板画电路图,提出问题:串联电路中,灯泡L1和L2的电压U1和U2跟它们串联后的总电压U之间有什么关系?(2)画出测U1、U2及U的电路图,标出电压表的正负接线柱。测U1测U2测U(3)进行实验:用电压表分别测出U1、U2及U的值。实验次数U1/VU2/VU/V①②③(4)分析数据,得出结论:串联电路两端的总电压等于各部分电路两端的电压之和。典例解读如图所示,在“探究串联电路的电压关系”的实验中,用电压表分别测出AB两端、CD两端、AD两端的电压后,可得到它们之间的关系是UAD______UCD______UAB。(填“=”“+”或“-”)【解析】通过对电流路径的分析,我们会发现此电路为串联电路,UAD表示总电压,UCD、UAB表示分电压。【答案】=+(二)探究并联电路中的电压规律(1)根据板画电路图,提出问题:并联电路中,灯泡L1和L2的电压U1和U2跟它们并联后的总电压U之间有什么关系?为了区分它们,物理学中作了如下规定:(2)画出测U1、U2及U的电路图,标出电压表的正负接线柱。测U1测U2测U(3)进行实验:用电压表分别测出U1、U2及U的值。实验次数U1/VU2/VU/V①②(4)分析数据,得出结论:并联电路中,各支路两端的电压相等。典例解读在如图所示的电路中,电压表V1的示数为2.5V,电压表V2的示数应为______V,电压表V的示数应为______V.【解析】灯泡L1与L2并联,并联电路中各支路两端的电压相等,且等于电源电压,所以电压表V2和V的示数都为2.5V。【答案】2.52.5(三)思考:为什么家用电器要并联起来呢?三、练习设计请完成《探究在线·高效课堂》“随堂演练”部分。四、课堂小结1.串联电路中的电压关系;2.并联电路中的电压关系。五、布置作业
