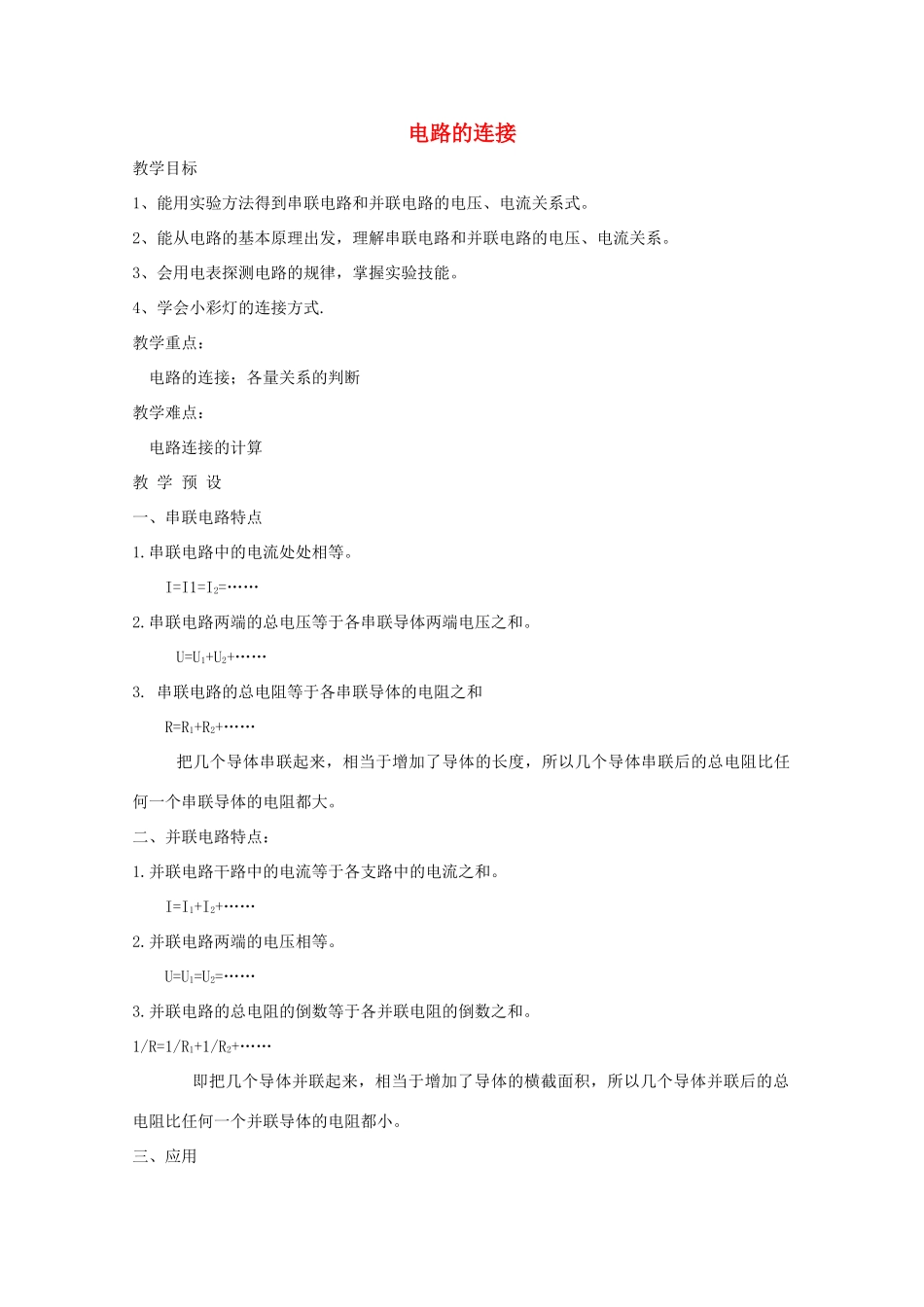

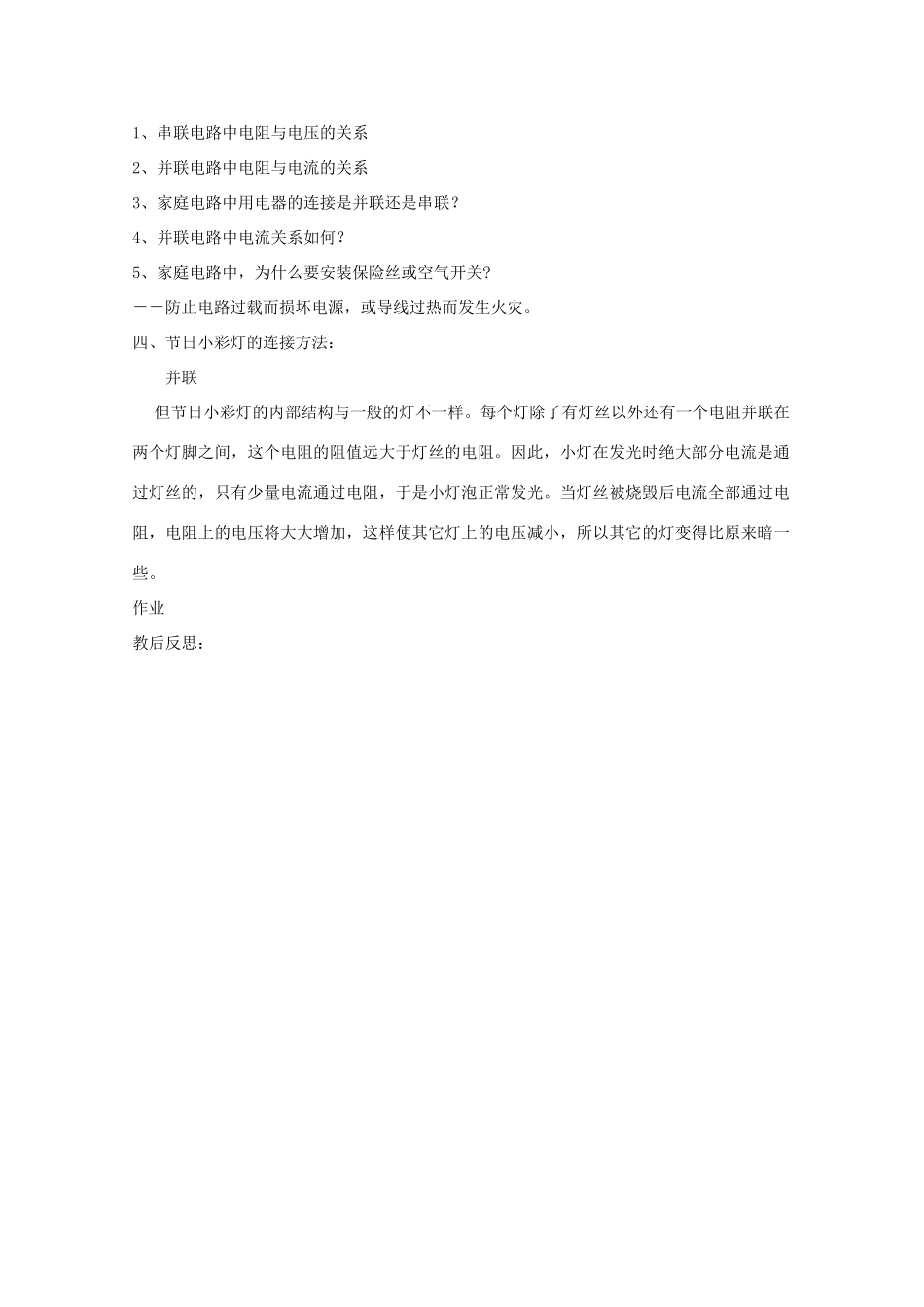

电路的连接教学目标1、能用实验方法得到串联电路和并联电路的电压、电流关系式。2、能从电路的基本原理出发,理解串联电路和并联电路的电压、电流关系。3、会用电表探测电路的规律,掌握实验技能。4、学会小彩灯的连接方式.教学重点:电路的连接;各量关系的判断教学难点:电路连接的计算教学预设一、串联电路特点1.串联电路中的电流处处相等。I=I1=I2=……2.串联电路两端的总电压等于各串联导体两端电压之和。U=U1+U2+……3.串联电路的总电阻等于各串联导体的电阻之和R=R1+R2+……把几个导体串联起来,相当于增加了导体的长度,所以几个导体串联后的总电阻比任何一个串联导体的电阻都大。二、并联电路特点:1.并联电路干路中的电流等于各支路中的电流之和。I=I1+I2+……2.并联电路两端的电压相等。U=U1=U2=……3.并联电路的总电阻的倒数等于各并联电阻的倒数之和。1/R=1/R1+1/R2+……即把几个导体并联起来,相当于增加了导体的横截面积,所以几个导体并联后的总电阻比任何一个并联导体的电阻都小。三、应用1、串联电路中电阻与电压的关系2、并联电路中电阻与电流的关系3、家庭电路中用电器的连接是并联还是串联?4、并联电路中电流关系如何?5、家庭电路中,为什么要安装保险丝或空气开关?--防止电路过载而损坏电源,或导线过热而发生火灾。四、节日小彩灯的连接方法:并联但节日小彩灯的内部结构与一般的灯不一样。每个灯除了有灯丝以外还有一个电阻并联在两个灯脚之间,这个电阻的阻值远大于灯丝的电阻。因此,小灯在发光时绝大部分电流是通过灯丝的,只有少量电流通过电阻,于是小灯泡正常发光。当灯丝被烧毁后电流全部通过电阻,电阻上的电压将大大增加,这样使其它灯上的电压减小,所以其它的灯变得比原来暗一些。作业教后反思:
