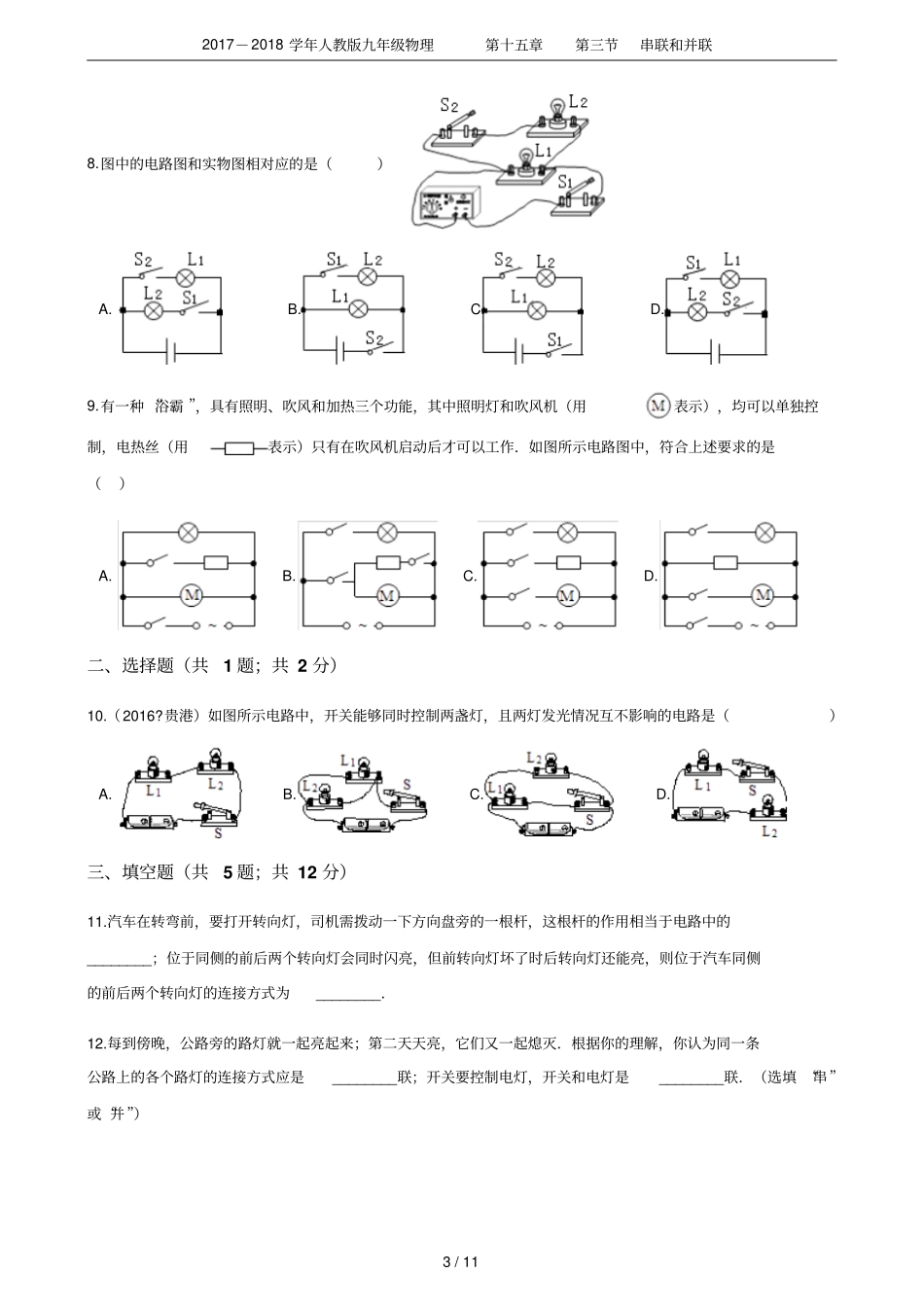

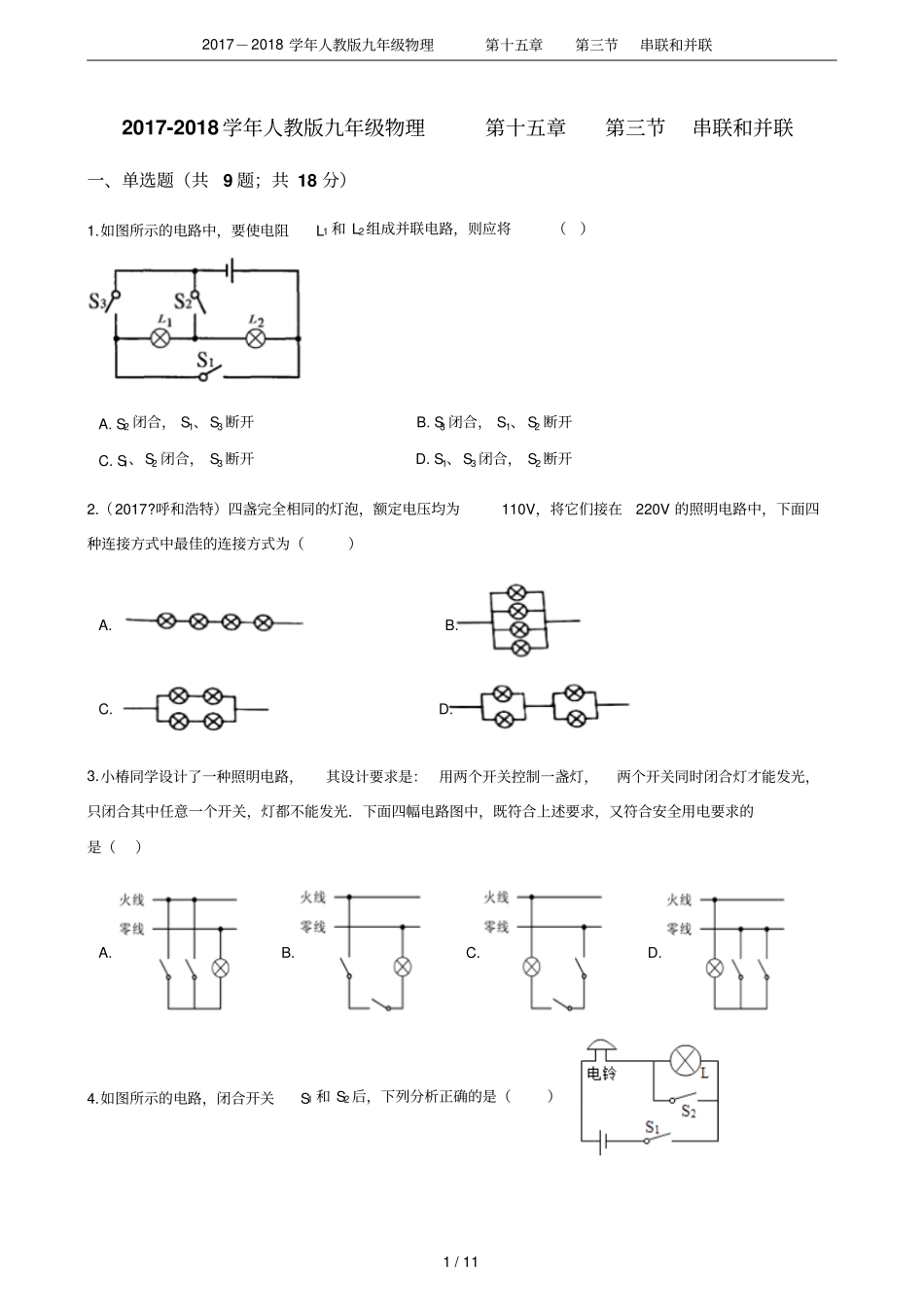

2017－2018学年人教版九年级物理第十五章第三节串联和并联1/112017-2018学年人教版九年级物理第十五章第三节串联和并联一、单选题（共9题；共18分）1.如图所示的电路中，要使电阻L1和L2组成并联电路，则应将（）A.S2闭合，S1、S3断开B.S3闭合，S1、S2断开C.S1、S2闭合，S3断开D.S1、S3闭合，S2断开2.（2017?呼和浩特）四盏完全相同的灯泡，额定电压均为110V，将它们接在220V的照明电路中，下面四种连接方式中最佳的连接方式为（）A.B.C.D.3.小椿同学设计了一种照明电路，其设计要求是：用两个开关控制一盏灯，两个开关同时闭合灯才能发光，只闭合其中任意一个开关，灯都不能发光．下面四幅电路图中，既符合上述要求，又符合安全用电要求的是（）A.B.C.D.4.如图所示的电路，闭合开关S1和S2后，下列分析正确的是（）2017－2018学年人教版九年级物理第十五章第三节串联和并联2/11A.小灯泡亮、电铃响B.小灯泡亮、电铃不响C.小灯泡不亮、电铃响D.小灯泡不亮、电铃不响5.电冰箱的压缩机（电动机）是由温控开关S1控制，冷藏室中的照明灯是由门控开关S2控制，压缩机和照明灯既能单独工作又能同时工作，下列电路中，符合上述特点的是（）A.B.C.D.6.下列图的四个电路中，与实物图相对应的是（）A.B.C.D.7.对如图所示电路，下列分析正确的是（）A.S1、S2闭合，S3断开时，R1与R2并联B.S1、S2闭合，S3断开时，电流表测通过R1的电流C.S2、S3闭合，S1断开时，电路中只有R2工作D.只闭合S2时，电压表测R1两端的电压2017－2018学年人教版九年级物理第十五章第三节串联和并联3/118.图中的电路图和实物图相对应的是（）A.B.C.D.9.有一种“浴霸”，具有照明、吹风和加热三个功能，其中照明灯和吹风机（用表示），均可以单独控制，电热丝（用表示）只有在吹风机启动后才可以工作．如图所示电路图中，符合上述要求的是（）A.B.C.D.二、选择题（共1题；共2分）10.（2016?贵港）如图所示电路中，开关能够同时控制两盏灯，且两灯发光情况互不影响的电路是（）A.B.C.D.三、填空题（共5题；共12分）11.汽车在转弯前，要打开转向灯，司机需拨动一下方向盘旁的一根杆，这根杆的作用相当于电路中的________；位于同侧的前后两个转向灯会同时闪亮，但前转向灯坏了时后转向灯还能亮，则位于汽车同侧的前后两个转向灯的连接方式为________．12.每到傍晚，公路旁的路灯就一起亮起来；第二天天亮，它们又一起熄灭．根据你的理解，你认为同一条公路上的各个路灯的连接方式应是________联；开关要控制电灯，开关和电灯是________联．（选填“串”或“并”）2017－2018学年人教版九年级物理第十五章第三节串联和并联4/1113.汽车在转弯时，位于同侧的前后两个转向灯会同时闪亮，但偶尔也有车在转弯时只亮前灯或后灯．则位于汽车同侧的前后两个转向灯的连接方式为________．要打开转向灯，司机要拨动一下方向盘旁的一根杆子，这根杆子的作用相当于电路中的________14.如图所示为定时爆炸装置示意图，虚线框内是其内部电路，当有电流通过起爆器时，便会引爆炸弹；a、b为暴露在外的两导线．拆弹专家应该剪掉________（选填“a”或“b”）导线才能不引爆炸弹；定时装置（图中未画出）相当于一开关，正常处于闭合状态，当到达设定时间时，开关打开，起爆器引爆，则定时装置应接在________（选填“CD”或“EF”）之间．15.如图所示，如果闭合开关S，断开开关S1、S2，则灯L1、L2________联；如果闭合开关S1、S2，断开开关S，则灯L1、L2构成________联，如果此时电流表的示数为I，通过L1的电流为I1，则通过L2的电流为________，I1的方向向________（选填“左”或“右”）．四、解答题（共1题；共5分）16.如图所示，在封闭盒子上表面有两个小灯泡和一个开关，它们的连线电路在盒子内，无法看到.已知闭合开关时两灯均亮，断开开关时，两灯均熄灭，这两个小灯泡是串联还是并联，请写出你的判断方法：五、作图题（共2题；共10分）17.将图中的L1、L2组成并联电路，开关S控制两盏灯．2017－2018学年人教版九年级物理第十五章第三节串联和并联5/1118.根据如图所示的实物连线图，在方框内画出对应的电路图．（要求连线要横平竖直，尽量使电路...
